基于单片机的红外人流量感应门系统设计（有完整资料）

资料查找方式：

特纳斯电子（电子校园网）：搜索下面编号即可

编号：

T2082310M

设计简介：

本设计是基于单片机的红外人流量感应门系统设计，主要实现以下功能：

通过红外传感器检测计算通过人数，如果感应到有人，液晶上计数加1。
通过RFID模块检测卡片，液晶上显示通过字样。3s左右后，继电器自动断开。表示刷卡成功，闸门打开，人员通过
没匹配过的RFID卡刷卡后，继电器不闭合，如果刷入没有写入系统卡蜂鸣器报警，且液晶上的显示不通过字符。
通过人体热释电传感器感知是否有人
通过按键设置添加，删除卡片，手动开关门

电源： 5V
传感器：红外传感器（TCRT5000）、RFID传感器（RFID-RC522）
显示屏：LCD1602
单片机：STM32F103C8T6
执行器：继电器，蜂鸣器
人机交互：独立按键

标签：STM32、OLED12864、TCRT5000、RFID-RC522

题目扩展：智能自动门系统、基于物联网的人流量感应门系统设计、基于stm32的自动感应门系统设计

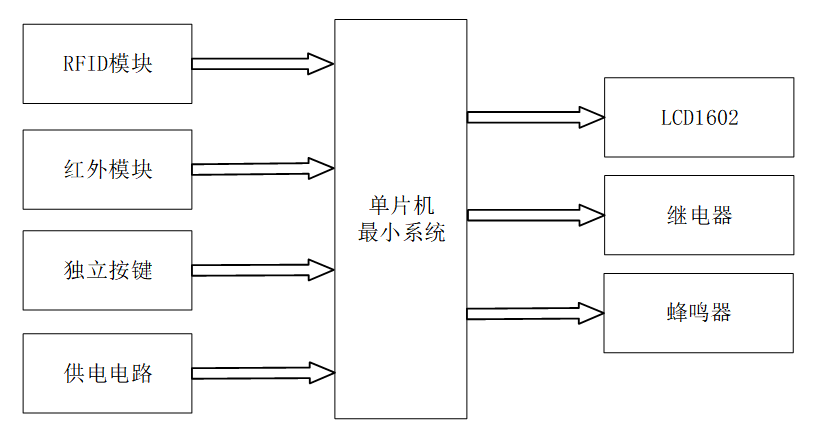

基于单片机的红外人流量感应门系统设计可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：

核心组件：STM32F103单片机：作为系统的控制中心，负责接收、处理输入数据，并控制输出设备。

输入部分：

1. RFID模块：识别用户刷卡信息，验证身份，实现门禁控制。
2. 红外模块：利用红外传感器检测人流，实现精确的人数统计。
3. 独立按键：提供用户交互接口，用于添加、注销卡片及设置系统参数。
4. 供电电路：为整个系统提供稳定、可靠的电源供应。

输出部分：

1. LCD1602显示屏：显示通过人数、系统状态等信息，提供直观的视觉反馈。
2. 继电器：模拟门的开关动作，根据系统指令控制门的开启与关闭。
3. 蜂鸣器：在异常情况下发出报警声音，提醒用户和管理者注意。

实物调试

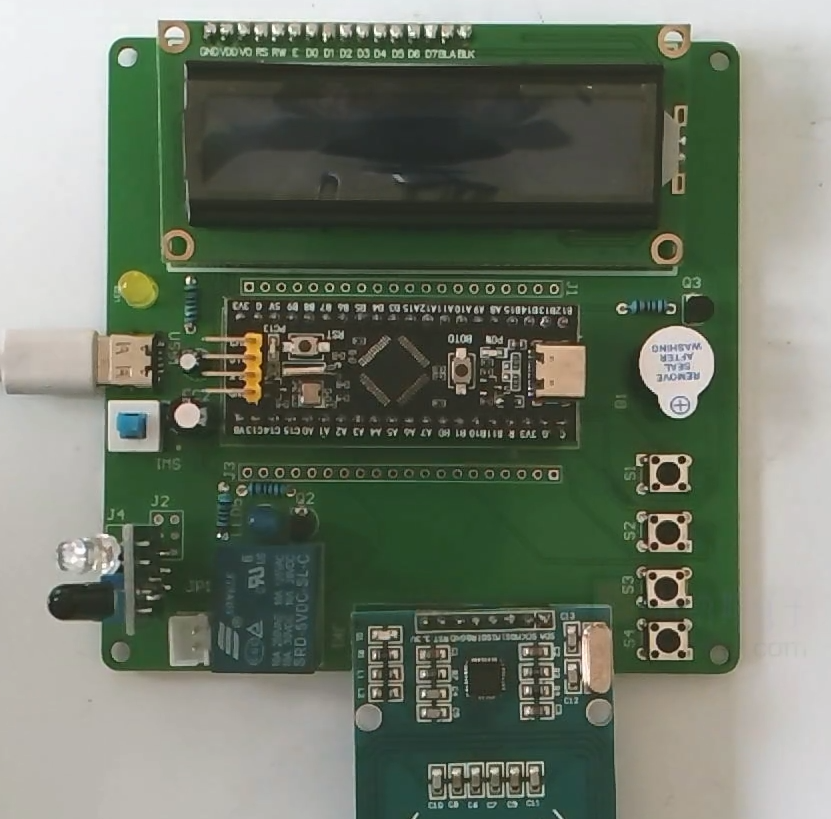

5.1 电路焊接总图

首先在AD中根据各个模块画出原理图，然后导出PCB进行连线，最后通过嘉立创进行打板。板子到手之后就是焊接过程，第一部分是电源模块，将电源接口、电源开关、1k电阻、两个电容进行滤波和一个指示灯依次焊接，焊接好之后插入Type-C电源，指示灯点亮，电源模块测试正常。第二部分是显示模块，排母焊接好后，将OLED显示屏插入排母。第三部分是单片机模块，本次课题使用的是STM32F103系列的单片机第三部分是单片机最小系统板，因为最小系统板已经引出了程序烧录接口和自带复位电路，所以只要焊接两个排母将单片机最小系统板插入排母。第四部分是红外传感器。第五部分是独立按键，直接焊接在板子上。第六部分是继电器，直接焊接在板子上。第七部分是RFID自动识别模块。第八部分为蜂鸣器模块。下图5-1为焊接完整实物图：

图5-1电路焊接总图

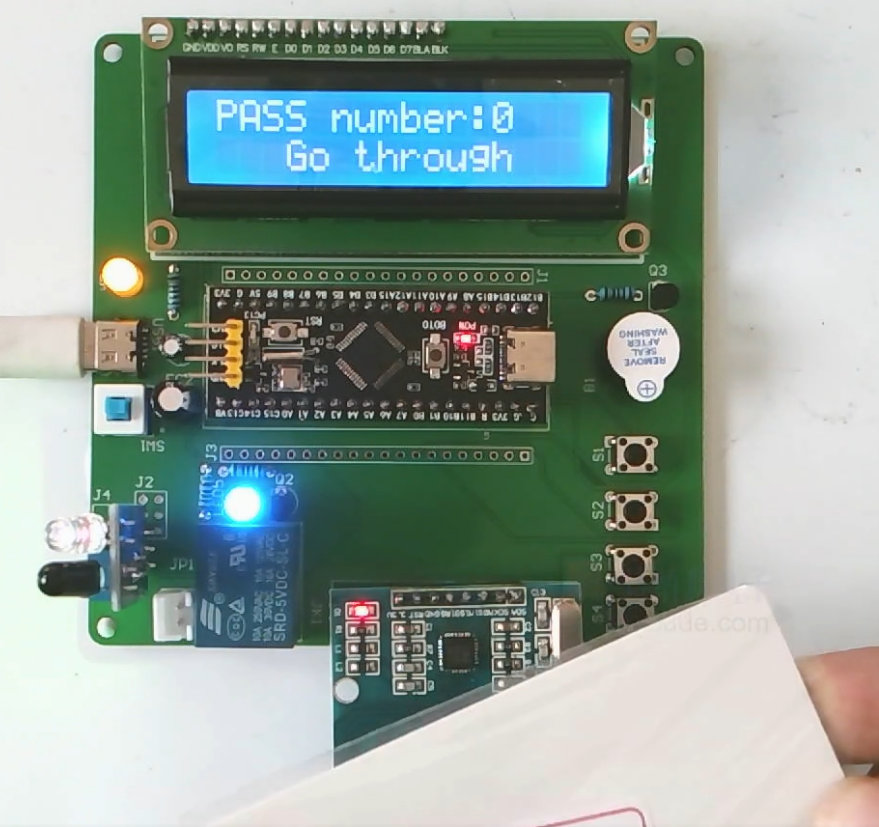

5.2持卡通过闸门

如图5-2所示，我们将卡片录入系统后，可以通过通过RFID卡过闸机。

图5-2持卡通过闸机图

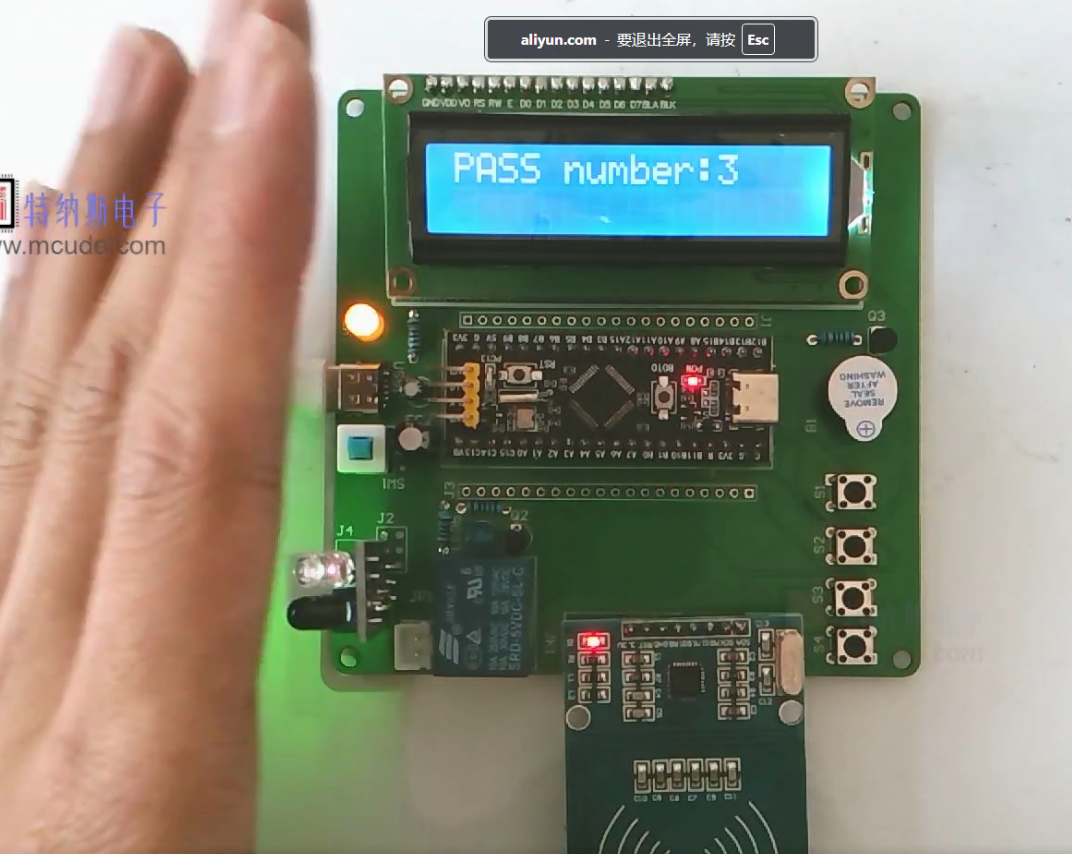

5.3 通过闸机计数实物测试

如图5-4所示，通过闸机时计数。

图5-4 通过闸机计数实物图

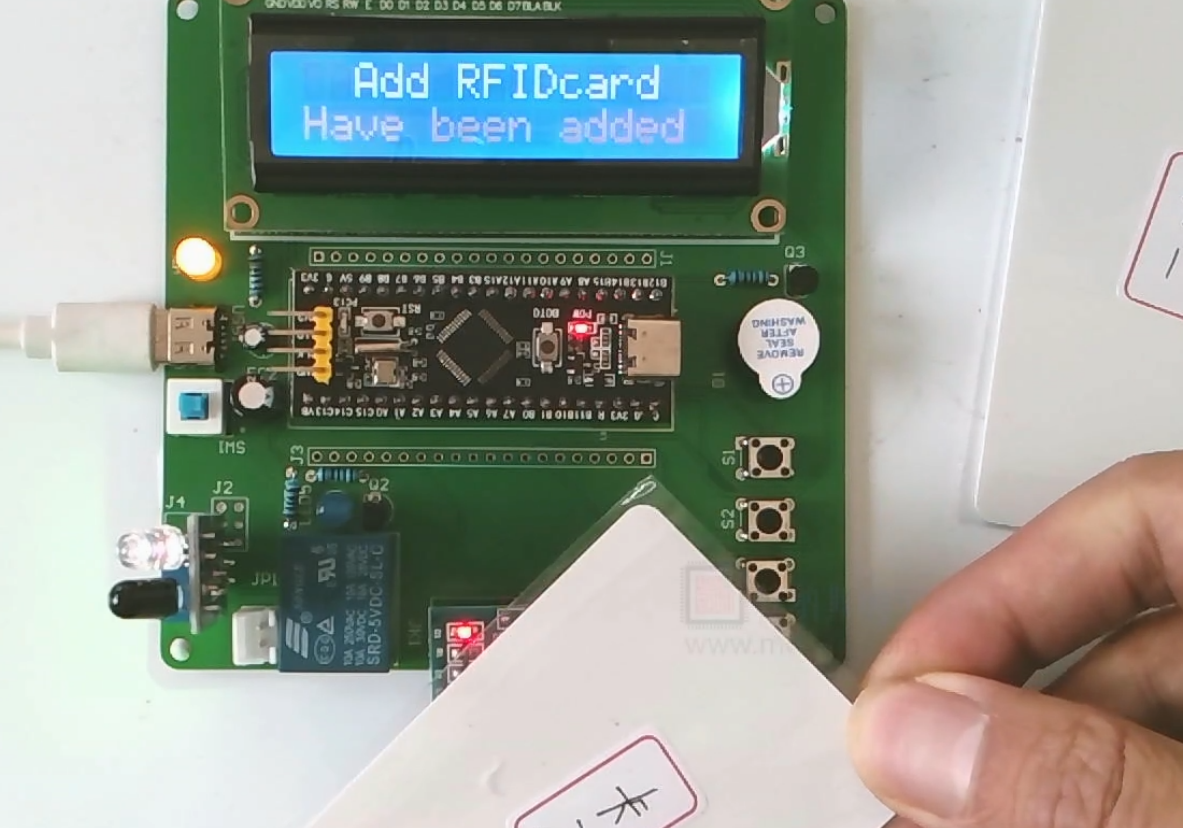

5.4添加卡片实物测试

如图5-5所示，我们按下一个按键切换到添加卡片界面，然后将要录入系统的卡片放进RFID上录入系统，蜂鸣器会滴的响一声。

图5-6添加卡片实物图

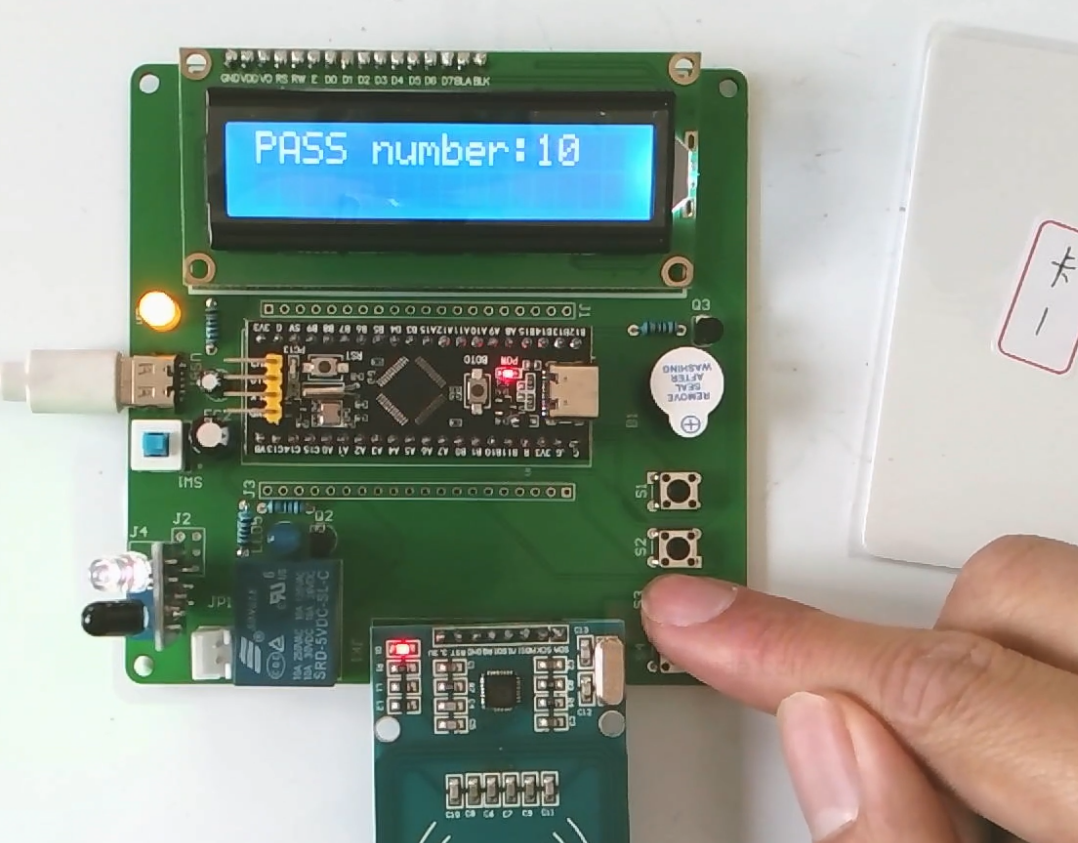

5.4 手动添加人数实物测试

如图5-7所示，我们按下第二个按键人数加一，然后按下第三个按键人数减一。

图5-7手动控制风扇实物图

仿真调试

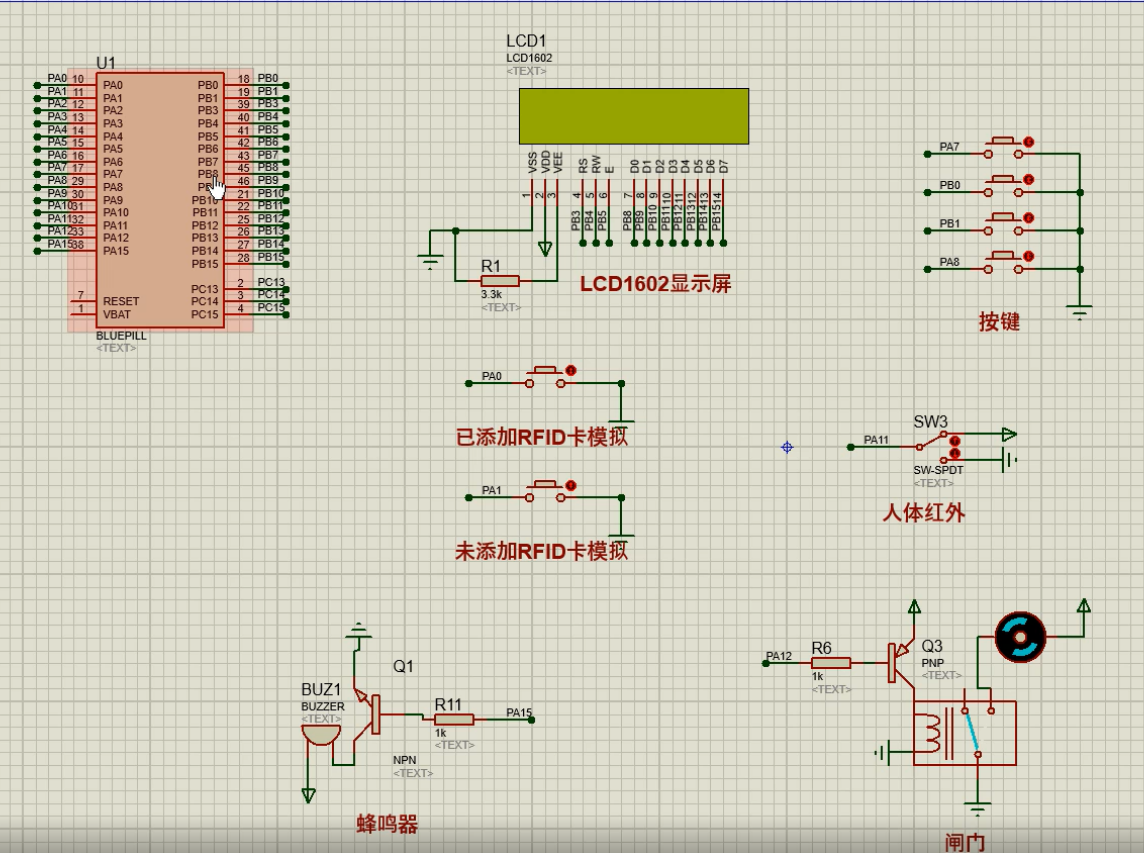

6.1仿真总体设计

仿真设计总体包括32单片机、OLED显示屏、四个按键、模拟添加卡与删除卡按键、模拟人体红外的开关、继电器和蜂鸣器。

图6-1 仿真设计总图

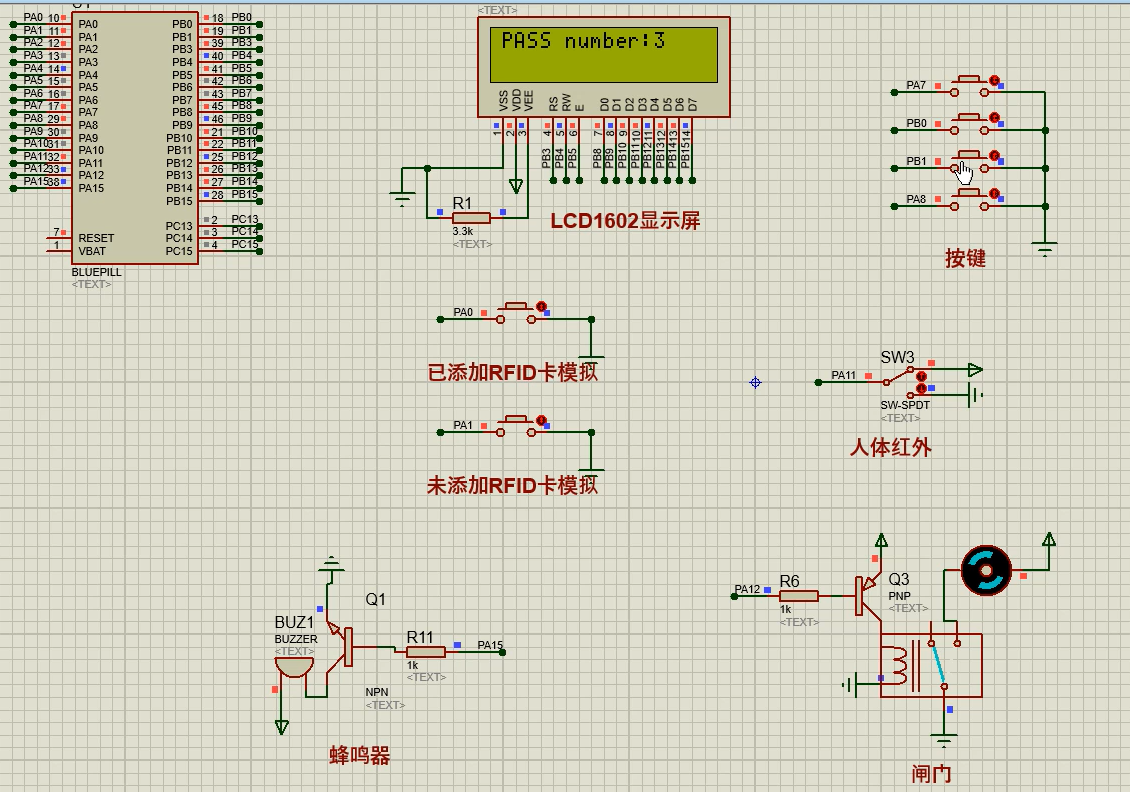

6.2手动添加人数仿真测试

如图6-2所示，我们按下第二个按键人数加一，然后按下第三个按键人数减一。

图6-2手动添加人数仿真图

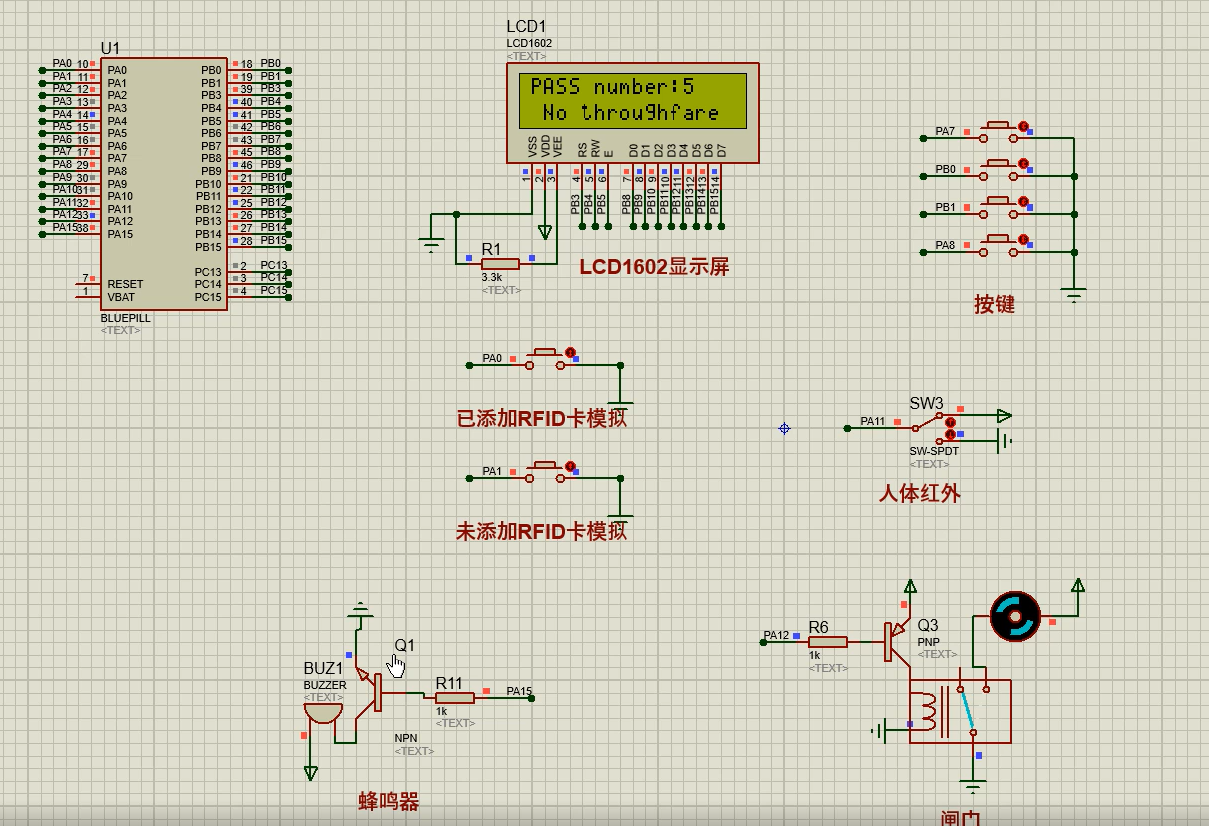

6.3 删除卡片通过仿真测试

如图6-4所示，若卡片未添加，显示“不能通过”，蜂鸣器报警。

图6-4删除卡片仿真图

设计说明书部分资料如下

设计摘要：

本文介绍了一种基于STM32F103单片机的红外人流感应门系统设计。该系统以STM32F103单片机为核心控制器，结合RFID模块、红外模块、独立按键、LCD1602显示屏、继电器和蜂鸣器等多个模块，实现了对人流的实时检测、计数和门控功能。系统设计分为中控部分、输入部分和输出部分。中控部分采用STM32F103单片机，负责数据处理和控制输出；输入部分包括RFID模块、红外模块、独立按键和供电电路，用于数据采集和系统供电；输出部分包括LCD1602显示屏、继电器和蜂鸣器，用于显示数据、控制门开关和报警。

系统通过RFID模块实现刷卡通过功能，红外模块实时检测人流并进行计数，独立按键用于管理员操作，LCD1602显示屏显示当前通过人数，继电器模拟门开关，蜂鸣器在非法刷卡或系统异常时发出警报。实验结果表明，该系统能够准确检测人流，实时显示通过人数，并有效控制门的开关，具有较高的实用性和可靠性。

关键词：STM32F103单片机；红外感应；RFID；人流计数；门控系统

字数：8000+

目录：

摘　要

ABSTRACT

1　引 言

1.1 选题背景及实际意义

1.2 国内外研究现状

1.3 课题主要内容

2　系统设计方案

2.1 系统整体方案

2.2 单片机的选择

2.3 电源方案的选择

2.4 显示方案的选择

3系统设计与分析

3.1 整体系统设计分析

3.2 主控电路设计

3.3 显示模块

4 系统程序设计

4.1 编程软件介绍

4.2 主程序流程设计

4.3 按键函数流程图

4.4 显示函数流程图

4.5处理函数流程图

5 实物调试

5.1 电路焊接总图

5.2持卡通过闸门

5.3 通过闸机计数实物测试

5.4添加卡片实物测试

5.4 手动添加人数实物测试

6 仿真调试

6.1仿真总体设计

6.2手动添加人数仿真测试

6.3 删除卡片通过仿真测试

结  论

参考文献

致  谢
