本文基于EDK2源码梳理UEFI五个阶段的主线逻辑，不是翻译spec。

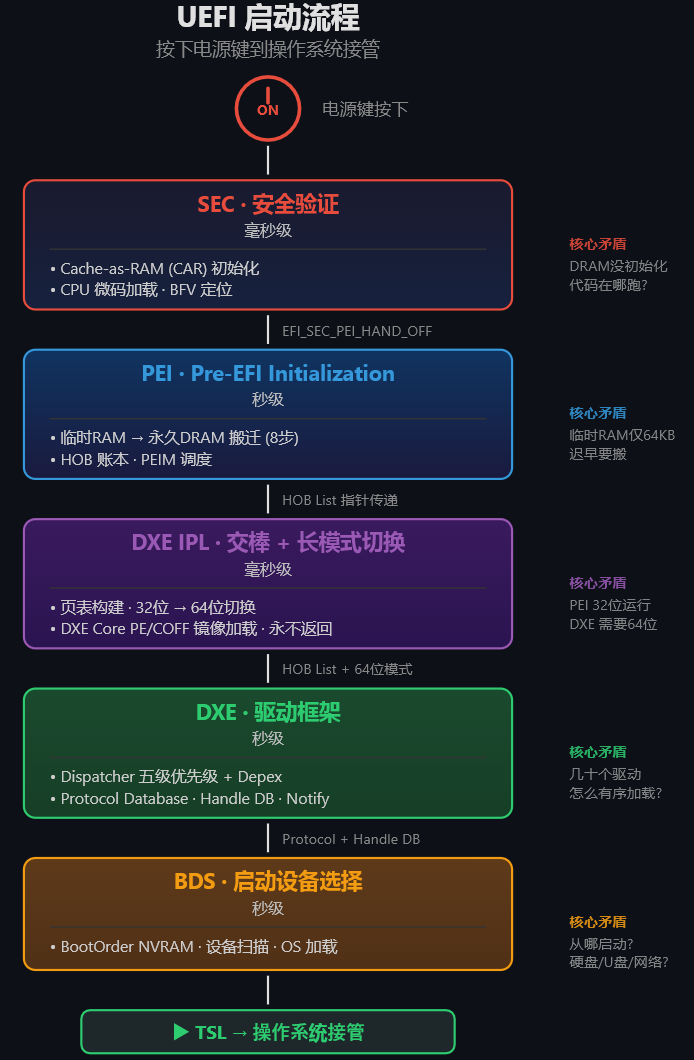

一张图看懂UEFI启动全流程

按下电源键后，到操作系统接管之前，UEFI固件经历五个阶段，每个阶段职责清晰、逐层递进：

每个阶段的核心任务可以一句话概括：

下面逐个拆。

一、SEC阶段——没有内存怎么办？

核心矛盾：DRAM没初始化，代码在哪跑？

CPU上电后，内存控制器还没配置，DDR还没训练，一根内存条都不能用。但CPU总要有个地方放Stack、放局部变量——C语言的第一行代码往哪写？

CPU开了个后门：Cache-as-RAM（CAR）。把L1/L2 Cache的某一片区域设为"不回写模式"，CPU就以为这片Cache是一块SRAM，直接在上面跑C代码。

; UefiCpuPkg/SecCore/Ia32/SecEntry.nasm 简化示意
    ; 1. 禁用MTRR
    mov     ecx, 0x2FF
    xor     edx, edx
    xor     eax, eax
    wrmsr

    ; 2. 设置CAR基地址和大小
    mov     ecx, CAR_BASE_MSR
    mov     edx, 0
    mov     eax, CAR_BASE_ADDR
    wrmsr

    ; 3. 设置MTRR为Write-Back但不eviction
    mov     ecx, CAR_MASK_MSR
    mov     edx, 0
    mov     eax, CAR_MASK_VALUE
    wrmsr

    ; 4. 重新启用MTRR
    mov     ecx, 0x2FF
    mov     edx, 0
    mov     eax, 0x800
    wrmsr

    ; 5. 设置Stack指针指向CAR
    mov     esp, CAR_STACK_TOP

    ; 6. 安全调用C函数
    call    SecCoreStartupWithStack

CAR大小平台差异巨大：老平台64KB，新平台可以开到1MB甚至更多。这决定了SEC阶段能干多少事。

SEC干的四件事

SEC最后调用SwitchStack，把控制权交给PEI Core，自己永不返回。

类比：SEC就像酒店前台的"临时寄存柜"——房间（DRAM）还没准备好，你先在寄存柜（CAR）里凑合，洗个脸换身衣服。等房间好了，前台把钥匙和寄存柜信息一起交给你。

二、PEI阶段——从临时内存搬到永久内存

核心矛盾：临时RAM只有64KB，迟早要搬

PEI Core在临时RAM上建好HOB列表（Hand-Off Block——“账本”），然后开始逐个dispatch PEIM。某个早期PEIM（通常是Memory Init PEIM）完成DRAM训练后，调用PeiInstallPeiMemory()注册永久内存。

但这个函数只是记下地址、设一个flag——不立刻搬。因为调用者此刻还在临时RAM的Stack上跑，你不能在自己脚底下拆地板。

// MdeModulePkg/Core/Pei/Memory/MemoryServices.c
EFI_STATUS EFIAPI PeiInstallPeiMemory (
  IN CONST EFI_PEI_SERVICES  **PeiServices,
  IN EFI_PHYSICAL_ADDRESS    MemoryBegin,
  IN UINT64                  MemoryLength
)
{
  // 只能调一次！
  if (PrivateData->PeiMemoryInstalled) {
    ASSERT (FALSE);
    return EFI_SUCCESS;
  }

  PrivateData->PhysicalMemoryBegin   = MemoryBegin;
  PrivateData->PhysicalMemoryLength  = MemoryLength;
  PrivateData->FreePhysicalMemoryTop = MemoryBegin + MemoryLength;

  // 设flag，告诉Dispatcher"该搬家了"
  PrivateData->SwitchStackSignal = TRUE;
  return EFI_SUCCESS;
}

搬家8步

Dispatcher在下一个PEIM执行完毕后检查flag，调用PeiCheckAndSwitchStack()完成搬迁：

1. 预留新Stack — 从永久内存底部分配
2. 计算偏移量 — 新旧Stack顶的差值，正负方向取决于平台
3. Heap搬迁 — CopyMem整个临时RAM Heap到永久内存，包括HOB列表
4. Stack搬迁 — CopyMem旧Stack内容到新Stack，包括返回地址和局部变量
5. 迁移Memory Pages — 早期AllocatePages分配的内存页也要搬
6. 修正所有指针 — HOB指针、PPI数据库、FV Handle、Memory Allocation HOB逐一修正偏移
7. Shadow PeiCore — 把PEI Core从Flash拷到永久内存执行，XIP变内存执行
8. 切换Stack重入PeiCore — 旧Stack永不返回，新PeiCore在永久内存上重新开始

类比：搬家后纸笔记的所有"东西在第3号寄存柜"都得改成"东西在301房第2个柜子"。漏改一条就找不到东西了。在固件里，漏改一个指针，机器就死了。

第二次进PeiCore后，安装gEfiPeiMemoryDiscoveredPpiGuid，通知所有等内存的PEIM可以干活了。最终PEI Core找到gEfiDxeIplPpiGuid，把HOB列表交给DXE IPL。

三、DXE IPL——PEI到DXE的"交棒人"

核心矛盾：PEI在32位跑，DXE要64位

DXE IPL本身是一个PEIM，由PEI Dispatcher在最后阶段调度。它的Depex依赖gEfiPeiMemoryDiscoveredPpiGuid——永久内存可用后才跑。

// MdeModulePkg/Core/DxeIplPeim/DxeIpl.c
EFI_STATUS EFIAPI PeimInitializeDxeIpl (
  IN       EFI_PEI_FILE_HANDLE  FileHandle,
  IN CONST EFI_PEI_SERVICES     **PeiServices
  )
{
  // 获取启动模式
  PeiServicesGetBootMode (&BootMode);

  // 切换到64位长模式 + 加载DXE Core
  Status = HandOffToDxeCore (PeiServices);

  // 不应该返回。返回了说明交棒失败。
  ASSERT_EFI_ERROR (Status);
  CpuDeadLoop ();
  return Status;
}

三件事

① 获取HOB List — 不拷贝，只传指针

SEC → EFI_SEC_PEI_HAND_OFF.HobList → PEI Core
PEI Core → PeiServices->HobList → DxeIpl
DxeIpl → HANDOFF_TO_DXE.HobList → DXE Core

全程只有指针在传递，没有数据拷贝。HOB List是PEI在永久内存里建好的，DXE直接用。

② 加载DXE Core镜像

从FV HOB找到DXE Firmware Volume，在里面搜索EFI_FV_FILETYPE_DXE_CORE，用PE/COFF加载器加载到内存。DXE Core本质上是一个PE32+可执行文件——和Windows加载.dll是同一套逻辑。

③ 32位→64位长模式切换

; UefiCpuPkg/CpuDxe/Ia32/Paging.nasm 简化示意
    ; 1. 设置CR3 = 页表基址（PML4）
    mov     eax, [esp+16]
    mov     cr3, eax

    ; 2. 启用PAE
    mov     eax, cr4
    bts     eax, 5
    mov     cr4, eax

    ; 3. 设置EFER.LME = 1（Long Mode Enable）
    mov     ecx, 0xC0000080
    rdmsr
    bts     eax, 8
    wrmsr

    ; 4. 启用分页（CR0.PG = 1）
    mov     eax, cr0
    bts     eax, 31
    mov     cr0, eax
    ; ——此刻CPU在64位兼容模式——

    ; 5. 远跳转到64位代码段
    jmp     0x28:LongModeEntry

页表构建是最大的坑：必须覆盖HOB List所在的所有物理内存段。如果HOB List建在4GB以上（比如channel B插了内存而channel A没插），而BuildPageTablesIa32Pae只映射了低4GB——切模式后立刻触发#PF，CPU原地去世。

四、DXE阶段——驱动框架的三把火

核心矛盾：怎么让几十个驱动有序加载、互相找到？

DXE Core烧三把火：Dispatcher（调度驱动）、Protocol Database（驱动间通信）、Handle Database（设备身份管理）。

Dispatcher：五级优先级 + Depex

DXE Dispatcher不是"谁的Depex先满足谁先跑"。它有五级优先级：

#define DXE_DRIVER_PRIORITY_PLATFORM_PROCESSOR   0x03000000  // 最早：CPU/芯片组初始化
#define DXE_DRIVER_PRIORITY_PLATFORM_CHIPSET     0x03010000
#define DXE_DRIVER_PRIORITY_BUS                  0x03020000  // 总线驱动
#define DXE_DRIVER_PRIORITY_DEVICE               0x03030000  // 设备驱动
#define DXE_DRIVER_PRIORITY_PLATFORM_APPLICATION  0x03040000 // 最晚：应用层

每个驱动的Depex是Protocol GUID的布尔表达式：

// USB键盘驱动的Depex
AND
  gEfiUsbIoProtocolGuid          // 必须有USB IO
  gEfiSimpleTextInputProtocolGuid  // 且已有输入设备
END

Dispatcher多轮扫描：第一轮跑优先级最高且Depex满足的，装了新Protocol后，第二轮可能有更多驱动Depex满足了，继续跑……直到没有新的驱动可以调度。

Protocol Database：双向索引

全局 Handle List
  └─ Handle #1 [PCI Root Bridge]
  │    └─ Protocol → gEfiPciHostBridgeResourceAllocationProtocolGuid
  │    └─ Protocol → gEfiDevicePathProtocolGuid
  └─ Handle #2 [SATA Controller]
       └─ Protocol → gEfiPciIoProtocolGuid
       └─ Protocol → gEfiDevicePathProtocolGuid

全局 Protocol Entry List（按GUID索引）
  └─ gEfiDevicePathProtocolGuid → Handle #1, Handle #2
  └─ gEfiPciIoProtocolGuid → Handle #2

双向索引：从Handle能找到它装了什么Protocol；从Protocol GUID能找到所有装了它的Handle。

Notify机制：异步依赖的解法

驱动A需要Protocol X，但Protocol X由驱动B提供，而B还没跑。A调用RegisterProtocolNotify注册一个Event。当B调用InstallProtocolInterface安装Protocol X时，A的Event被Signal，A被唤醒。

// 驱动A：等待Protocol X
gBS->RegisterProtocolNotify (&gProtocolXGuid, Event, &Registration);
gBS->WaitForEvent (1, &Event, &Index);  // 阻塞等待
gBS->LocateProtocol (&gProtocolXGuid, Registration, &Interface);  // 获取

类比：Protocol Database是公司的"内部黄页"。安装Protocol是"挂牌营业"，LocateProtocol是"翻黄页找服务"，RegisterProtocolNotify是"订阅通知——XX部门成立了好告诉我"。

PEI vs DXE 对比

五、BDS阶段——"按F2进BIOS"的背后

核心矛盾：怎么决定从哪启动？

BDS不靠写死代码判断启动顺序，而是靠UEFI NVRAM变量：

• BootOrder：UINT16数组，存放启动选项编号的优先级
• Boot####：每个启动选项的详细信息（设备路径、描述、属性）

BootOrder: [0x0000, 0x0001, 0x0002]

Boot0000: {
  Description: "Windows Boot Manager",
  DevicePath: PciRoot(0x0)/Pci(0x1F,0x2)/Sata(0x0)/HD(3,GPT,...)/\\EFI\\Microsoft\\Boot\\bootmgfw.efi
}
Boot0001: {
  Description: "USB HDD: SanDisk Ultra",
  DevicePath: PciRoot(0x0)/Pci(0x1D,0x0)/USB(0x0)/HD(1,MBR,...)/\\EFI\\BOOT\\BOOTX64.EFI
}

BDS干的三件事

① 扫描启动设备

// 扫描所有SimpleFileSystem设备（硬盘、U盘、CD-ROM）
gBS->LocateHandleBuffer (ByProtocol, &gEfiSimpleFileSystemProtocolGuid, ...);

// 扫描PXE网络启动设备
gBS->LocateHandleBuffer (ByProtocol, &gEfiPxeBaseCodeProtocolGuid, ...);

// 扫描HTTP启动设备
BdsHttpBootSupport ();

② 按BootOrder尝试启动

for (Index = 0; Index < BootOrderCount; Index++) {
    OptionNumber = BootOrder[Index];
    // 读Boot####变量
    // 解析DevicePath
    // 加载EFI程序
    Status = BdsBootByOption (BootOption);
    if (Status == EFI_SUCCESS) break;  // 启动成功就不再试下一个
}

③ 处理超时和热键

• BootCurrent变量记录当前正在尝试的选项
• PlatformBootTimeOut控制菜单显示超时
• 用户按F2/F12/Del进入BIOS Setup或Boot Menu

类比：BDS就像酒店前台问你"从哪个门出去"——正门（硬盘）、侧门（U盘）、后门（网络）。你提前在前台登记了优先级（NVRAM变量），前台按顺序帮你开门。

六、五个阶段的"交棒"关系

UEFI启动的核心设计思想是严格分层、单向交棒：

SEC ──交棒──▶ PEI ──交棒──▶ DXE IPL ──交棒──▶ DXE ──交棒──▶ BDS ──交棒──▶ OS
  │              │               │               │              │
  │ EFI_SEC_     │ HOB List     │ HOB List      │ Protocol     │ BootOption
  │ PEI_HAND_OFF │ PPI Database │ DXE Core入口  │ Handle DB    │ DevicePath
  │              │              │ 64位模式      │              │
  └──────────────┴──────────────┴───────────────┴──────────────┘

每层交棒的数据结构不同，但原则一致：只传指针和数据结构，不传执行状态。上一层跑完就"死掉"（不再返回），下一层拿到的是一个干净的环境 + 一份"家底清单"。

这个设计和PCIe枚举、ACPI表构建、SMM通信缓冲区等场景的设计原则一脉相承：在资源受限的早期阶段，所有操作都要可逆、可迁移。
