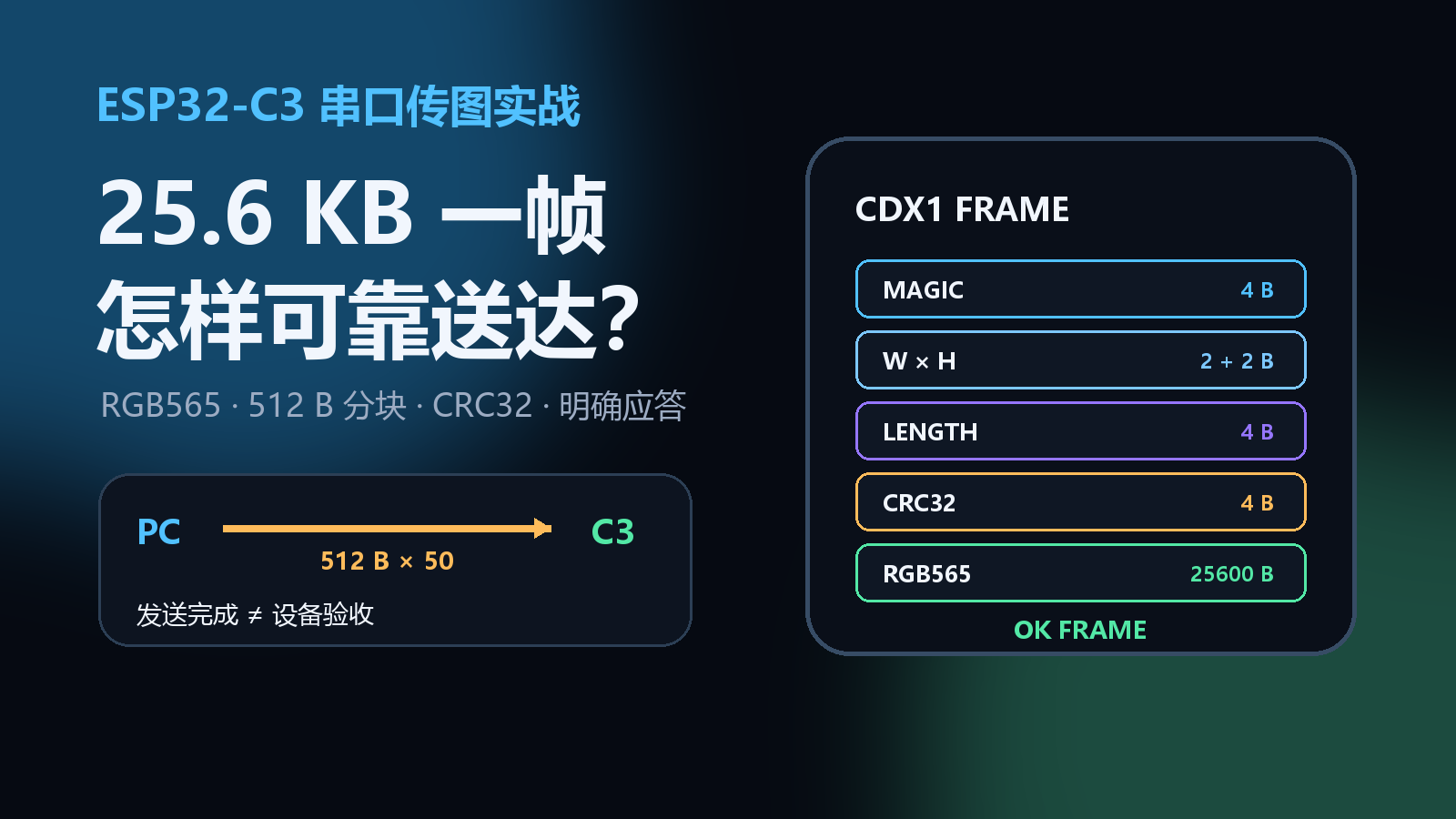

ESP32-C3 串口传输 RGB565 图像：25.6KB 分块、CRC32 与应答机制实战

在 PC 上调用一次 serial.write()，返回成功，能不能说明 ESP32-C3 已经收到完整图像？

不能。

一次 160×80 的 RGB565 画面有 25,600 字节。数据从 Python 经过操作系统、USB CDC 和芯片接收缓冲区，最后才进入应用程序。发送端没有报错，只能说明数据交给了本机驱动，不能证明接收端已经收全，更不能证明内容没有错位。

本文不讨论复杂 UI，只解决一个具体问题：怎样把一帧 RGB565 图像可靠地传给 ESP32-C3，并得到可以验证的接收结果。

实际方案使用：

• 160×80、RGB565，小端像素数据；
• 921600 baud；
• 16 字节自描述帧头；
• Payload 每次写入 512 字节，块间暂停 1 ms；
• ESP32-C3 使用状态机接收；
• CRC32 校验整帧；
• 成功返回 OK FRAME，失败返回明确错误。

完整终端项目、屏幕接线和中文分页可参考上一篇：用 ESP32-C3 + ST7735S 做一个 160×80 Codex 桌面终端。本文专门展开其中的串口传图链路。

一、先算清楚一帧到底有多大

RGB565 用 16 bit 表示一个像素，也就是 2 字节：

160 × 80 × 2 = 25,600 字节

固件中的定义如下：

constexpr uint16_t SCREEN_WIDTH = 160;
constexpr uint16_t SCREEN_HEIGHT = 80;
constexpr uint32_t FRAME_PIXELS = SCREEN_WIDTH * SCREEN_HEIGHT;
constexpr uint32_t FRAME_BYTES = FRAME_PIXELS * sizeof(uint16_t);
constexpr uint32_t SERIAL_BAUD = 921600;

uint16_t frameBuffer[FRAME_PIXELS];

frameBuffer 本身占用 25,600 字节 RAM。协议、串口缓冲区和显示库还会继续消耗内存，所以换到分辨率更高的屏幕时，不能只修改宽高常量，必须重新评估内存。

若暂时忽略 USB 和协议开销，常见的 8N1 串口每字节通常需要约 10 bit。25,600 字节在 921600 baud 下的理论线上时间约为：

25600 × 10 ÷ 921600 ≈ 0.278 秒

这是理想下限，不是最终刷新帧率。Python 调度、USB 数据包、分块间隔、CRC 计算和 LCD SPI 刷新都会增加耗时。

二、为什么不能只发裸像素

假设直接连续发送 25,600 字节，接收端会遇到三个问题：

1. 不知道这一帧从哪个字节开始；
2. 不知道目标宽高和预期长度；
3. 不知道数据是否完整、是否被截断或错位。

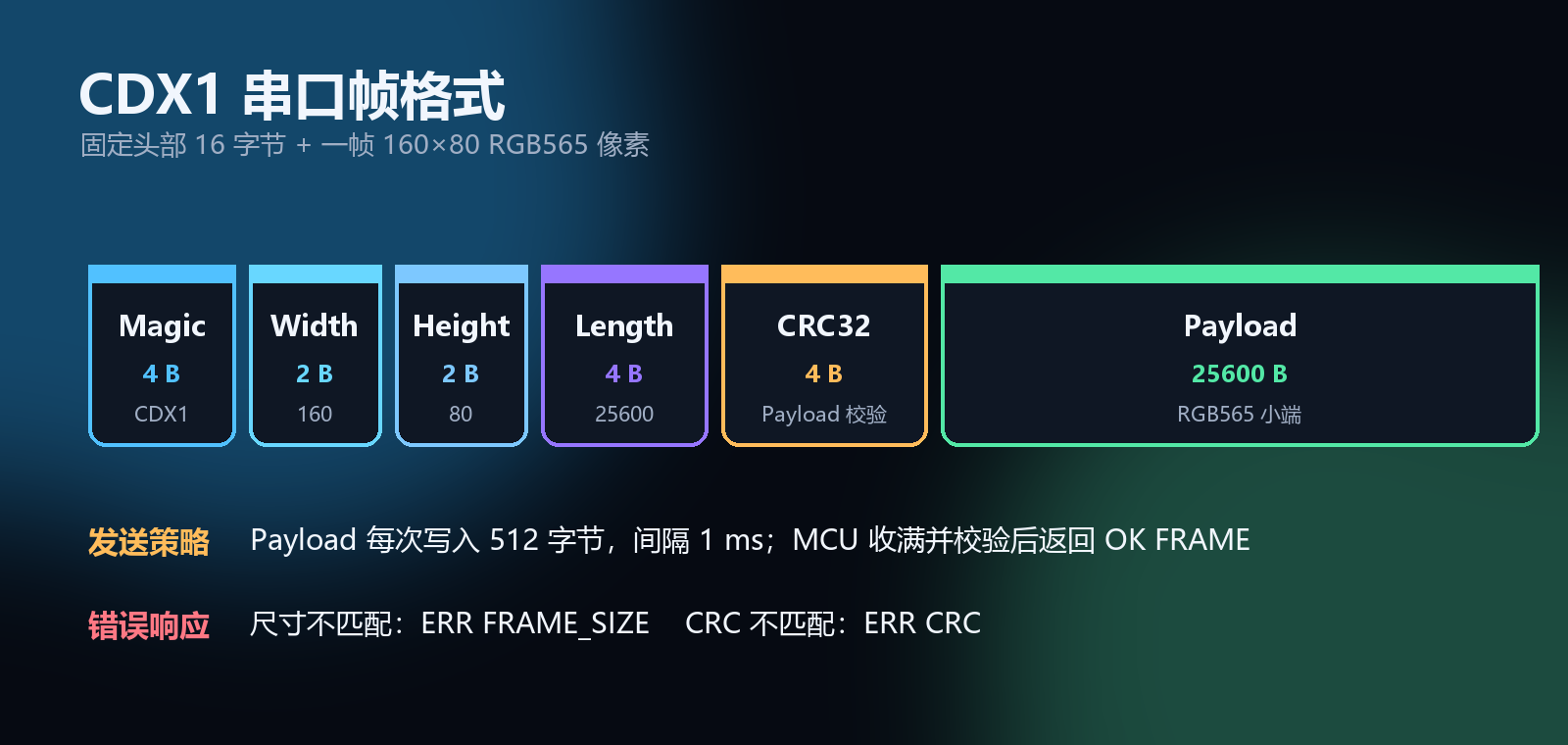

所以帧头至少要解决“同步、描述、校验”三件事。本文使用 CDX1 帧格式：

帧头共 16 字节，整帧为 25,616 字节。Magic 不负责安全认证，它的作用是让接收状态机在字节流中重新找到帧边界。

三、PC 端：把图片转成 RGB565 小端数据

下面的转换代码读取 RGB888 像素，将 R、G、B 分别压缩为 5、6、5 bit：

import struct

WIDTH = 160
HEIGHT = 80


def rgb565_bytes(image):
    image = image.convert("RGB")
    output = bytearray(WIDTH * HEIGHT * 2)
    offset = 0

    for red, green, blue in image.getdata():
        color = ((red & 0xF8) << 8) | ((green & 0xFC) << 3) | (blue >> 3)
        output[offset:offset + 2] = struct.pack("<H", color)
        offset += 2

    return bytes(output)

这里的 "<H" 表示 16 bit 无符号整数、小端编码。它必须和 ESP32-C3 端写入 uint16_t frameBuffer[] 的方式一致。

如果红蓝颜色颠倒，不要第一时间修改 CRC 或串口协议。优先检查三件事：

• RGB565 的通道位移是否正确；
• 主机与 MCU 对 16 bit 像素的字节序是否一致；
• 显示库是否启用了额外的 byte swap。

四、PC 端：打包帧头并控制写入节奏

Python 标准库 zlib.crc32() 可直接计算 Payload 的 CRC32：

import struct
import time
import zlib

FRAME_MAGIC = b"CDX1"


def send_page(port, image):
    payload = rgb565_bytes(image)
    header = FRAME_MAGIC + struct.pack(
        "<HHII",
        WIDTH,
        HEIGHT,
        len(payload),
        zlib.crc32(payload),
    )

    port.write(header)

    for offset in range(0, len(payload), 512):
        port.write(payload[offset:offset + 512])
        time.sleep(0.001)

    port.flush()

25,600 恰好可以分成 50 个 512 字节写入块。

这里有一个容易混淆的点：512 字节不是新的应用层数据包。 每块没有额外序号、长度和 CRC，接收端看到的仍是一条连续 Payload。分块的目的只是限制单次 write() 的规模，为 USB CDC、驱动和 MCU 接收任务留出调度空间。

如果链路以后需要丢包重传、乱序恢复或者跨网络传输，就应设计真正的分片协议，为每片增加帧号、片号、长度和独立校验。本文的 USB 串口点对点场景没有这个需求。

五、ESP32-C3：先给接收缓冲区留出空间

初始化串口时，将接收缓冲区设为略大于一帧：

void setup() {
  Serial.setRxBufferSize(FRAME_BYTES + 128);
  Serial.begin(SERIAL_BAUD);
  delay(250);

  Serial.println("CODEX_POCKET READY 160x80");
}

这一步与 PC 端分块并不冲突：

• 大接收缓冲区用于吸收主机和 MCU 调度速度的短时差异；
• 512 字节写入块用于降低一次大写入造成的突发压力；
• 状态机负责从任意串口读取粒度中还原完整帧。

不要假设一次 Serial.available() 就能拿到 512 字节，更不要假设它会一次返回完整帧。串口是字节流，应用层必须允许任意粒度到达。

六、用三个状态恢复完整帧

接收端只需要三个状态：

enum class ReceiveState : uint8_t {
  FindMagic,
  ReadHeader,
  ReadPayload,
};

1. FindMagic：寻找帧起点

逐字节匹配 CDX1。如果串口刚打开时混有启动日志，或者上一帧中途被打断，接收器仍能继续扫描并重新同步。

case ReceiveState::FindMagic:
  if (value == magic[magicMatched]) {
    ++magicMatched;
    if (magicMatched == sizeof(magic)) {
      receiveState = ReceiveState::ReadHeader;
      headerUsed = 0;
    }
  } else {
    magicMatched = value == magic[0] ? 1 : 0;
  }
  break;

2. ReadHeader：先拒绝不可能的尺寸

Magic 之后还有 12 字节参数区。宽、高或 Payload 长度不符合当前屏幕时，立即拒绝，不让错误长度写进帧缓冲区：

const uint16_t width = readLe16(header);
const uint16_t height = readLe16(header + 2);
const uint32_t length = readLe32(header + 4);
expectedCrc = readLe32(header + 8);

if (width != SCREEN_WIDTH ||
    height != SCREEN_HEIGHT ||
    length != FRAME_BYTES) {
  Serial.println("ERR FRAME_SIZE");
  resetReceiver();
  break;
}

长度检查不仅是协议正确性问题，也是内存安全边界。必须在进入 ReadPayload 前完成。

3. ReadPayload：收满后再校验和显示

case ReceiveState::ReadPayload:
  reinterpret_cast<uint8_t *>(frameBuffer)[payloadUsed++] = value;

  if (payloadUsed == FRAME_BYTES) {
    const uint32_t actualCrc = crc32(
        reinterpret_cast<const uint8_t *>(frameBuffer), FRAME_BYTES);

    if (actualCrc == expectedCrc) {
      display.drawRGBBitmap(0, 0, frameBuffer, SCREEN_WIDTH, SCREEN_HEIGHT);
      Serial.println("OK FRAME");
    } else {
      Serial.println("ERR CRC");
    }

    resetReceiver();
  }
  break;

关键顺序是：收满 → 校验 → 刷屏 → 应答。CRC 错误时保留上一帧画面，不把损坏数据展示出来。

固件的 CRC32 使用反射多项式 0xEDB88320，初值为 0xFFFFFFFF，最终按位取反，与 Python 的 zlib.crc32(payload) 结果一致。

七、必须让接收端说“我收到了”

发送端应在写完一帧后等待接收结果：

deadline = time.monotonic() + 3.0

while time.monotonic() < deadline:
    line = port.readline().decode("utf-8", "replace").strip()
    if not line:
        continue

    if line == "OK FRAME":
        print("设备已接收并校验完整帧")
        break
    if line in ("ERR CRC", "ERR FRAME_SIZE"):
        raise RuntimeError("设备拒绝该帧：" + line)
else:
    raise TimeoutError("未收到设备确认")

这三个结果的含义很清楚：

• OK FRAME：宽高、长度、CRC 全部通过，并已调用刷屏；
• ERR FRAME_SIZE：帧头与固件预期不一致；
• ERR CRC：收到了预期长度，但内容校验失败；
• 超时：设备可能未运行对应固件、串口选错、端口被占用、链路中断，或固件根本没有读完一帧。

注意：OK FRAME 证明的是“应用层完整接收并执行了显示调用”。屏幕方向、颜色、接线和实际可见效果，仍需观察实体屏幕确认。

八、四类常见故障怎么定位

1. Python 报 PermissionError 或 Access is denied

大概率是同一个 COM 口已经被串口监视器、常驻桥接程序或另一个 Python 进程打开。Windows 下串口通常不能被两个进程同时独占。

先关闭占用者，再重试。不要因为设备管理器里还能看到 COM 口，就判断端口一定可打开。

2. 能发送，但一直等不到 OK FRAME

按下面顺序检查：

1. MCU 是否打印过 CODEX_POCKET READY 160x80；
2. PC 和 MCU 是否都使用 921600 baud；
3. 帧头是否为 CDX1，字段是否全部为小端；
4. ARDUINO_USB_CDC_ON_BOOT 等原生 USB CDC 配置是否正确；
5. 是否误连了另一个 CH340 串口，而不是目标 ESP32-C3。

3. 返回 ERR FRAME_SIZE

直接打印 PC 端的 WIDTH、HEIGHT 和 len(payload)。本文正确值应为：

WIDTH  = 160
HEIGHT = 80
LENGTH = 25600

最常见原因是图片尺寸没有先转换为 160×80，或者 RGB 数据仍是每像素 3 字节。

4. 返回 ERR CRC

先保存发送端 Payload，并分别打印两端 CRC。若帧头正确但 CRC 不同，重点检查：

• 计算 CRC 的对象是否都只包含 Payload；
• zlib.crc32() 的结果是否按无符号 32 bit 打包；
• 发送过程中是否还有调试文本混入同一二进制通道；
• MCU 是否越界写入或提前重置了接收状态。

九、如何验证，不要只看“程序没报错”

建议把验证分成三层：

第一层：纯软件检查

• 生成图片尺寸必须是 160×80；
• len(rgb565_bytes(image)) 必须是 25,600；
• 帧头固定为 16 字节；
• 宽高、长度、CRC 的小端解包结果正确。

第二层：传输闭环

• ESP32-C3 返回 OK FRAME；
• 故意修改宽高能得到 ERR FRAME_SIZE；
• 故意翻转一个 Payload 字节能得到 ERR CRC；
• 拔插设备或中断一帧后，下一帧能够依靠 Magic 重新同步。

第三层：实体屏幕

• 图像方向正确；
• 红、绿、蓝颜色没有互换；
• 四条边都没有裁切或偏移；
• 连续刷新时没有撕裂、花屏或上一帧残留。

只有三层都通过，才能说整条传图链路真正可用。

十、这套设计还能怎样扩展

当前协议追求最小可用。如果要用于更复杂的桌面副屏，可以继续增加：

• 帧序号：识别重复帧和统计丢帧；
• 命令类型：区分整帧、局部刷新、亮度控制和设备信息；
• 超时复位：Payload 中断后自动回到 FindMagic；
• 双缓冲：接收下一帧时保持上一帧稳定显示；
• 局部矩形：只发送变化区域，减少带宽和刷新时间；
• 速率统计：记录发送耗时、校验耗时与 LCD 刷新耗时。

无论怎样扩展，都建议保留三个原则：

1. 帧头必须能界定边界和长度；
2. 数据完整性必须由接收端校验；
3. 发送端必须等待接收端的明确应答。

总结

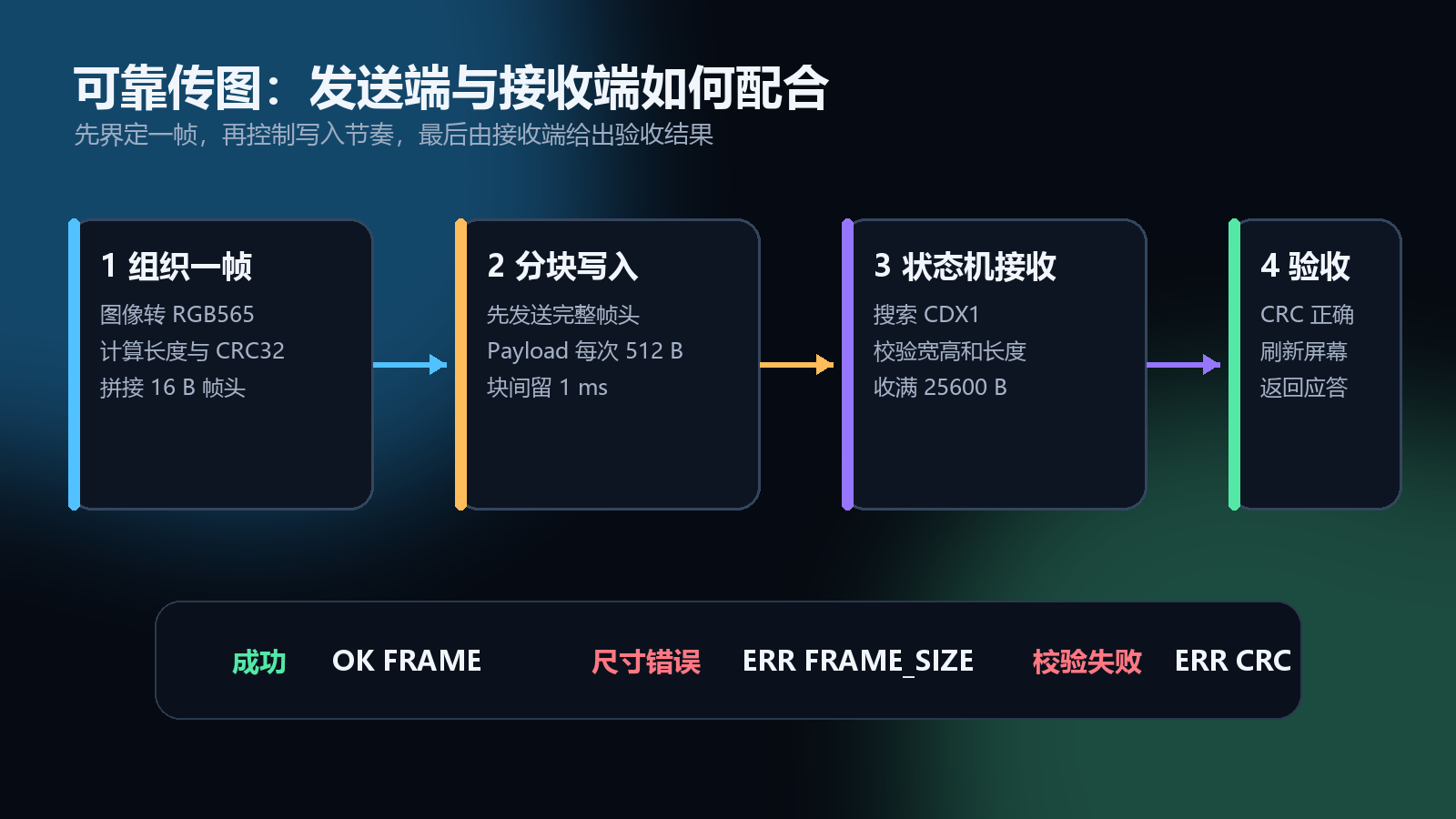

25.6KB 看起来不大，但它已经足以暴露 USB 串口传输中的缓冲、同步和确认问题。可靠链路不是把 write() 调通就结束，而是形成完整闭环：

图片转 RGB565
→ 帧头描述尺寸、长度和 CRC32
→ Payload 以 512 字节节奏写入
→ ESP32-C3 状态机收满整帧
→ 校验通过后刷新屏幕
→ 返回 OK FRAME

只要把“发送成功”和“设备验收成功”分开看，串口传图的多数偶发花屏、半帧和无响应问题都会更容易定位。
