51单片机新手入门指北|知识梳理硬件篇

一、指北第一章：核心知识点图谱——构建我的51知识体系（硬件）
（本系列文章会在我后续学习过程中不断完善~）

引言

1. 笔者身份：通信工程大一学生，通信领域萌新一枚，自身经验不足，不足以给出深刻建议，故称作指北
2. 写作目的：希望记录自己的学习经历与成长，与更多的大佬交流，同时用直白易懂的语言，学生学习者的视角，给想要入门的同学一点点浅显建议~

1.初识硬件：最小系统与核心概念

1.1什么是单片机

单片机就是一台超微型、高度集成的“电脑”，被封装在一颗芯片里。

1.2单片机的最小系统

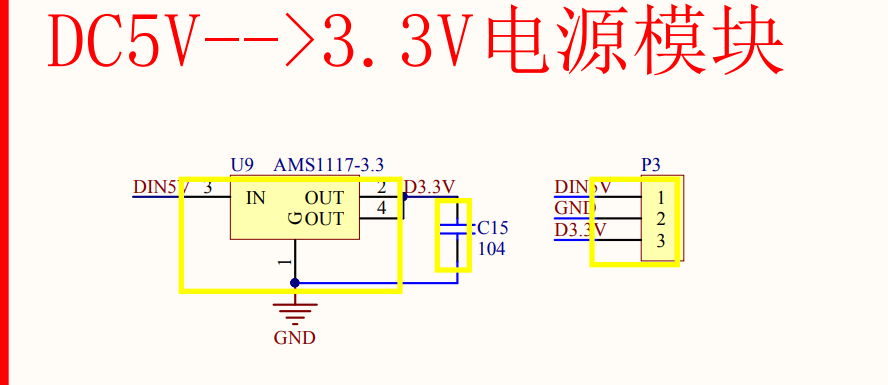

电源电路

作用：为单片机提供+5V的稳定工作电压
核心元件：

• 稳压芯片：将高于5V的电压降压稳压
• 输入和输出电容：用于滤波和去耦，消除噪声，保持电压稳定


复位电路

按动按钮将rst的引脚拉高，同时给电容充电，松开手后，电容通过电阻放电，产生下降脉冲,完成复位

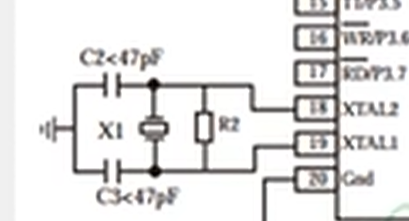

时钟电路

单片机上电后，产生丰富的电噪声，通过XTAL2引脚输出，加到并联谐振回路上
符合晶振频率的信号被筛选出来，通过XTAL1送入内部放大器进行放大
放大后又由XTAL2引脚输出，不断筛选出更纯的正频信号

程序下载电路

stc单片机通过串口进行程序下载，可用软件stc-isp实现
stc-isp官网
注意：选好芯片型号；下载瞬间，需先断电，点击下载按钮，再上电

1.3通用输入输出口

STC89C52有4个8位的GPIO口：P0, P1, P2, P3。每个口有8个引脚（如P1.0 ~ P1.7）

• 输出（Output）模式
  目的：用程序控制引脚输出高电平(1)或低电平(0)来驱动外部设备。
  1.驱动LED：必须串联限流电阻
  共阳极接法：LED正极接VCC，负极接IO口。IO=0时点亮
  共阴极接法：LED负极接GND，正极接IO口。IO=1时点亮
  2.驱动继电器/蜂鸣器：通常需要三极管进行电流放大，因为GPIO的直接驱动能力有限（通常<20mA）。
• 输入（Input）模式
  目的：读取外部电路施加到引脚上的电平状态（1或0）。
  1.读取按键：这是最经典的输入应用。
  低电平有效：按键一端接地，另一端接IO口。IO口内部上拉，平时读为1；按键按下时，引脚被拉低到0。
  2.数码管：
  静态显示：每个数码管的段选线都单独占用一个GPIO口。亮度高，程序简单，但占用IO多。
  动态显示：所有数码管的段选线并联在一起，由一组GPIO（如P0）控制；每个数码管的位选线由独立的GPIO控制。利用人眼视觉暂留效应，快速轮流点亮每个数码管。极大节省IO口，是必须掌握的技术。

2.理解时序：延时与中断

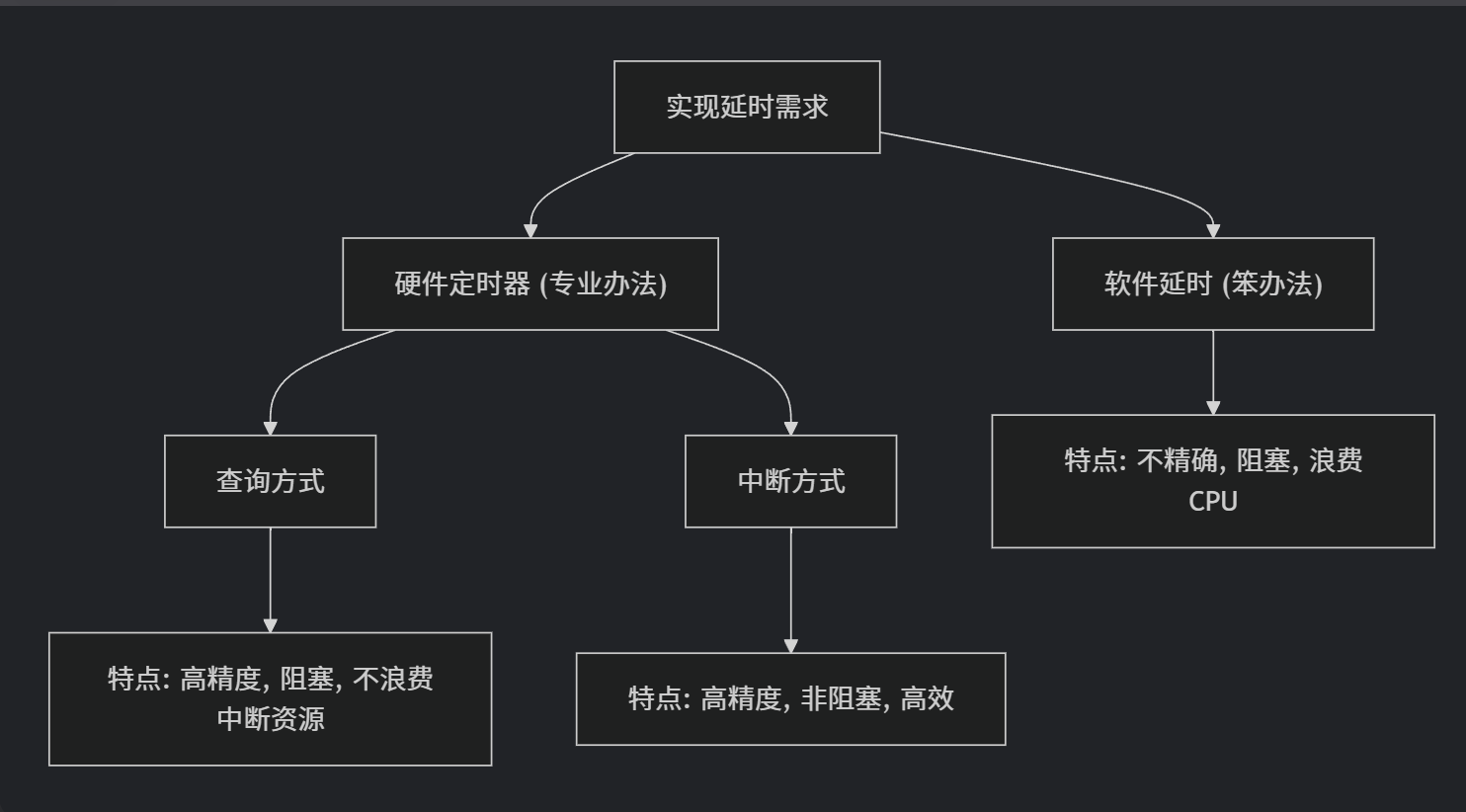

2.1延时

简单来说就是让单片机“什么都不做地”等待一段时间

2.1.1软件延时

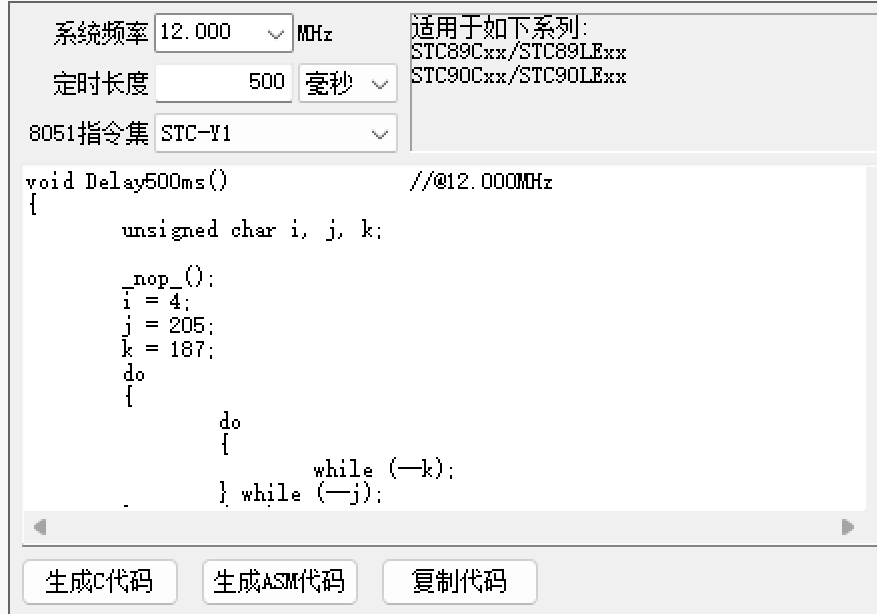

可使用stc-isp软件的软件延时计时器进行如下配置

2.1.1硬件延时（定时器延时）

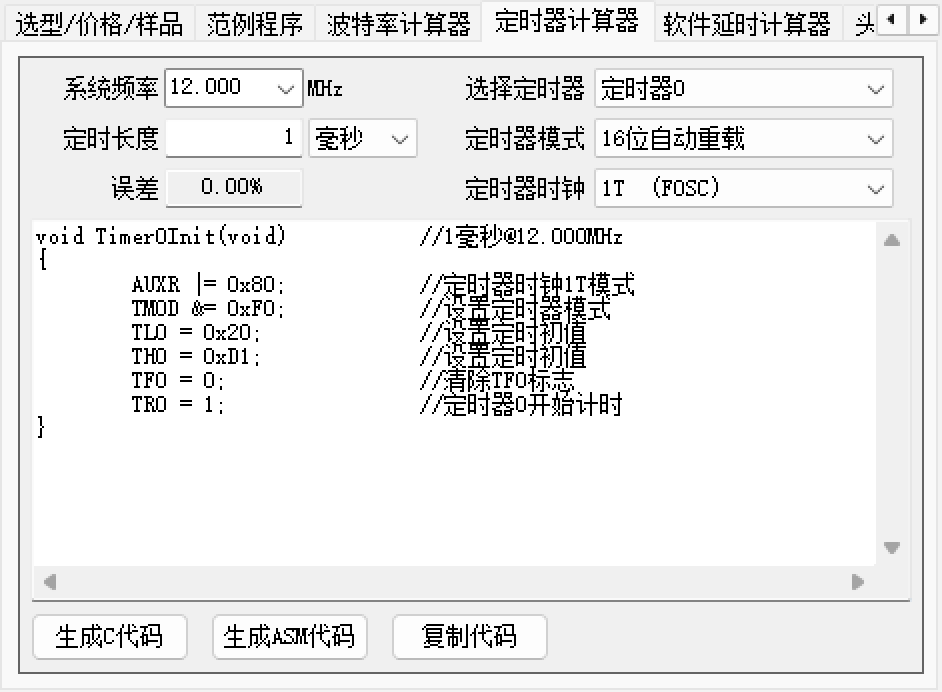

可使用stc-isp的定时器计算器进行如下配置

中断法与查询法将在《51单片机新手入门指北|知识梳理软件篇》中详细说明

2.2中断

对单片机来说，中断就是CPU暂停当前正在执行的程序，转去处理一个紧急事件，处理完再回来继续执行原程序的过程。

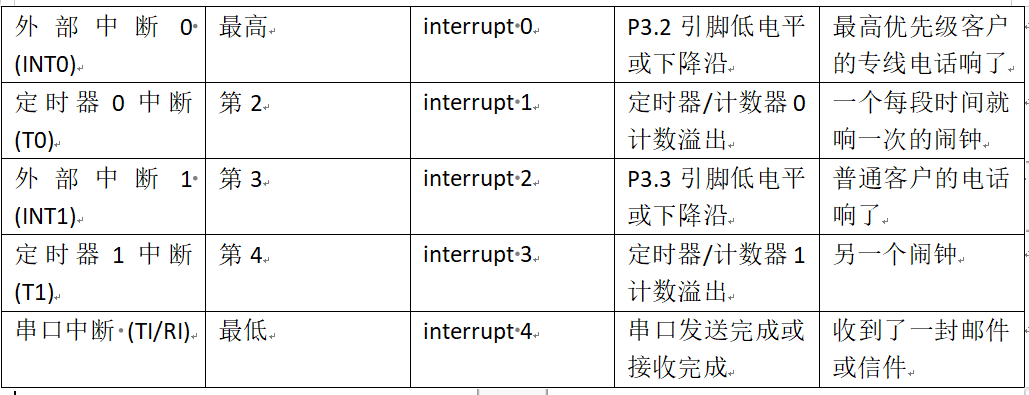

stc89c52的五个中断源及其中断号

下列置1表示中断允许
EA中断总开关
ES：串口中断允许
ET0/1：定时器0/1中断允许
EX0/1：外部中断0/1中断允许
~~
以上是笔者认为入门51单片机时需要了解的一些硬件相关内容，由于当时急于比赛，并没有很深入地进行学习，时间充裕的同学可以在b站上跟着江科大等博主系统学习：D
当然，本篇文章会随着笔者的学习不断完善与改进，感谢大家批评指正，代码相关请见《51单片机新手入门指北|知识梳理软件篇》
