prp协议原理解析

原创 已于 2024-03-25 11:36:10 修改 · 4.4k 阅读 · 29
于 2024-03-14 18:07:29 首次发布
文章详细介绍了PRP协议的工作原理，包括冗余路径的设置、报文发送和接收机制，以及其在工业以太网中的应用，强调了其提供高可靠性和快速故障切换的能力。

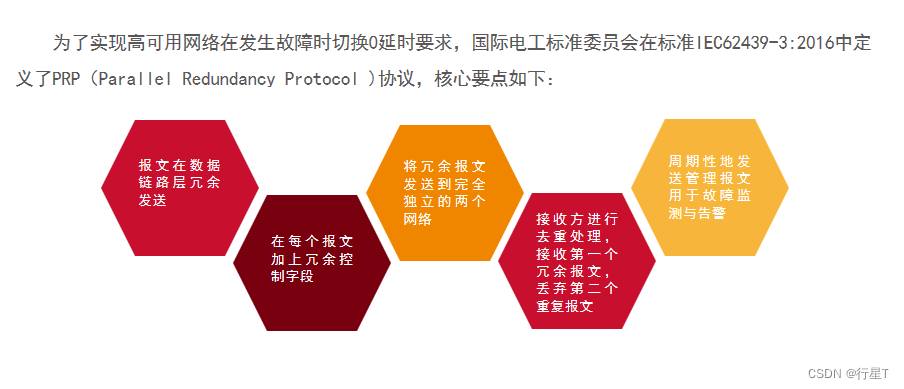

prp协议标准

在这里插入图片描述

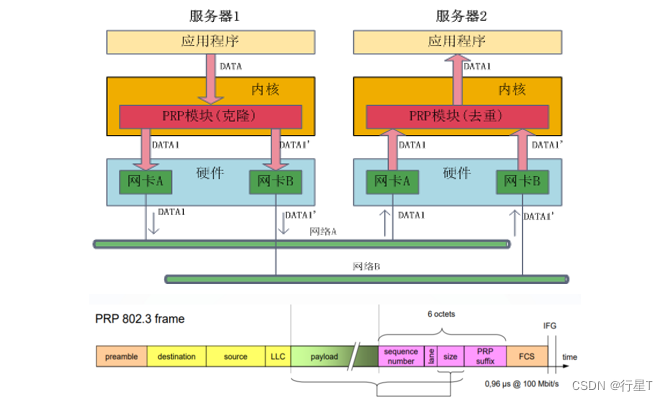

prp协议总体架构

在这里插入图片描述

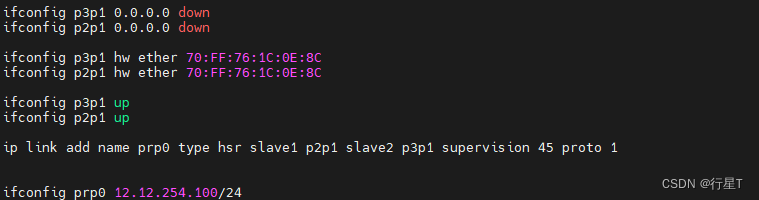

prp配置方法

insmod hsr.ko
在这里插入图片描述

prp初始化

在这里插入图片描述

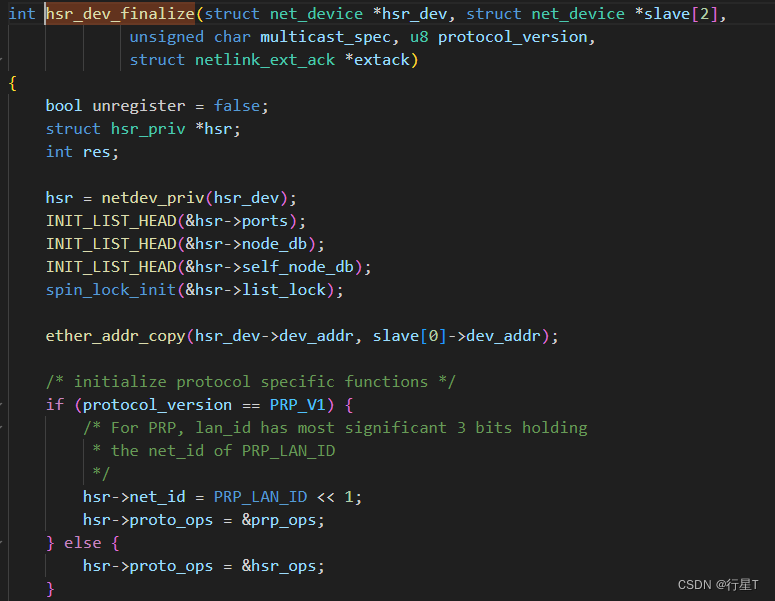

在调用ip link 创建虚拟网卡prp0时会最终进入hsr_dev_finalize函数，并根据指定的协议选择操作集函数此处为prp_ops。
在这里插入图片描述
此处即是将实际的物理网卡p3p1和物理网卡p2p1以及虚拟网卡prp0挂载到hsr->ports链表中。其中HSR_PT_SLAVE_A和HSR_PT_SLAVE_B代表网络网卡对应的struct hsr_port。HSR_PT_MASTER则代表虚拟网卡prp0对应的struct hsr_port。

标签
#linux
