用esp32点亮一颗LED灯

点亮LED灯

前言

这是我第一次进行系统的学习esp32开发板，我将在接下来的一段时间与各位分享我学习esp32的学习过程，与各位共勉，一起进步！
这是我买的开发板产品链接：esp32开发板（淘宝 ）

一、点亮一颗LED

物料清单：

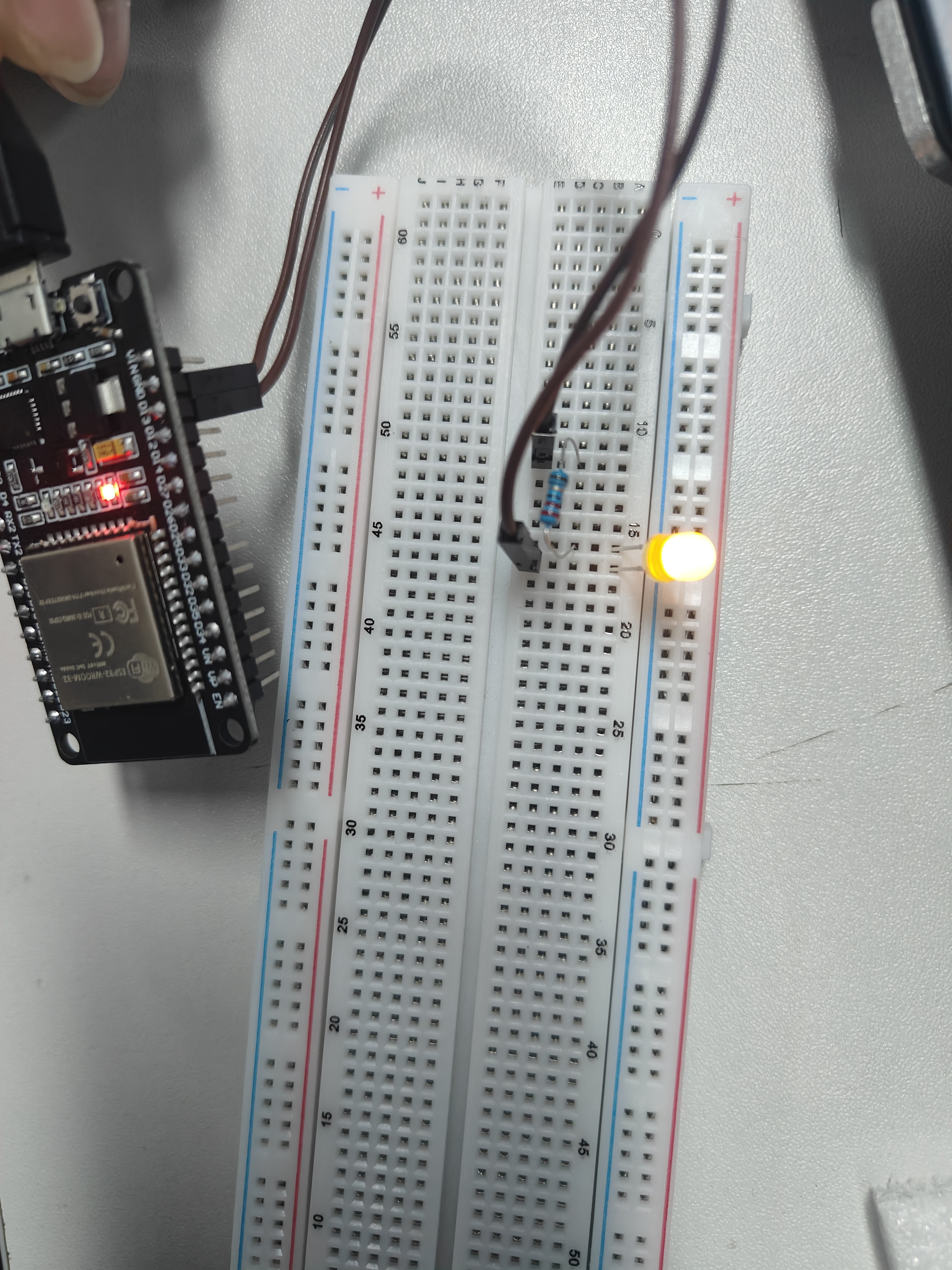

LED正极接D13，负极串联一个电阻并接GND，如下图：

注意！一定要接电阻，不然会因为电流过大烧毁LED灯。
要想点亮一颗LED灯，需要先将引脚（D13）设定为输出模式，然后赋值一个高电平。
以下是代码（VS code）：

#include <Arduino.h>

int led_pin = 13;

void setup() {
  pinMode(led_pin, OUTPUT);//将引脚设定为输出模式
  digitalWrite(led_pin, HIGH);//至高电平，点亮LED
}

void loop() {

}

烧录代码到开发板，就会看到电路中的LED灯被点亮。

二、实现LED灯的闪烁

要想实现LED灯的闪烁，只需要不断地给LED灯设置高电平和低电平并延时即可。需要注意的是，setup中代码只执行一次，loop中代码循环执行，因此，设置高电平和低电平的代码应在loop中执行。
以下是代码：

#include <Arduino.h>

int led_pin = 13;

void setup() {
  pinMode(led_pin, OUTPUT);
}

void loop() {
  digitalWrite(led_pin, HIGH);
  delay(1000);//延时1000ms
  digitalWrite(led_pin, LOW);
  delay(1000);
}

三、实现LED流水灯效果

物料清单：

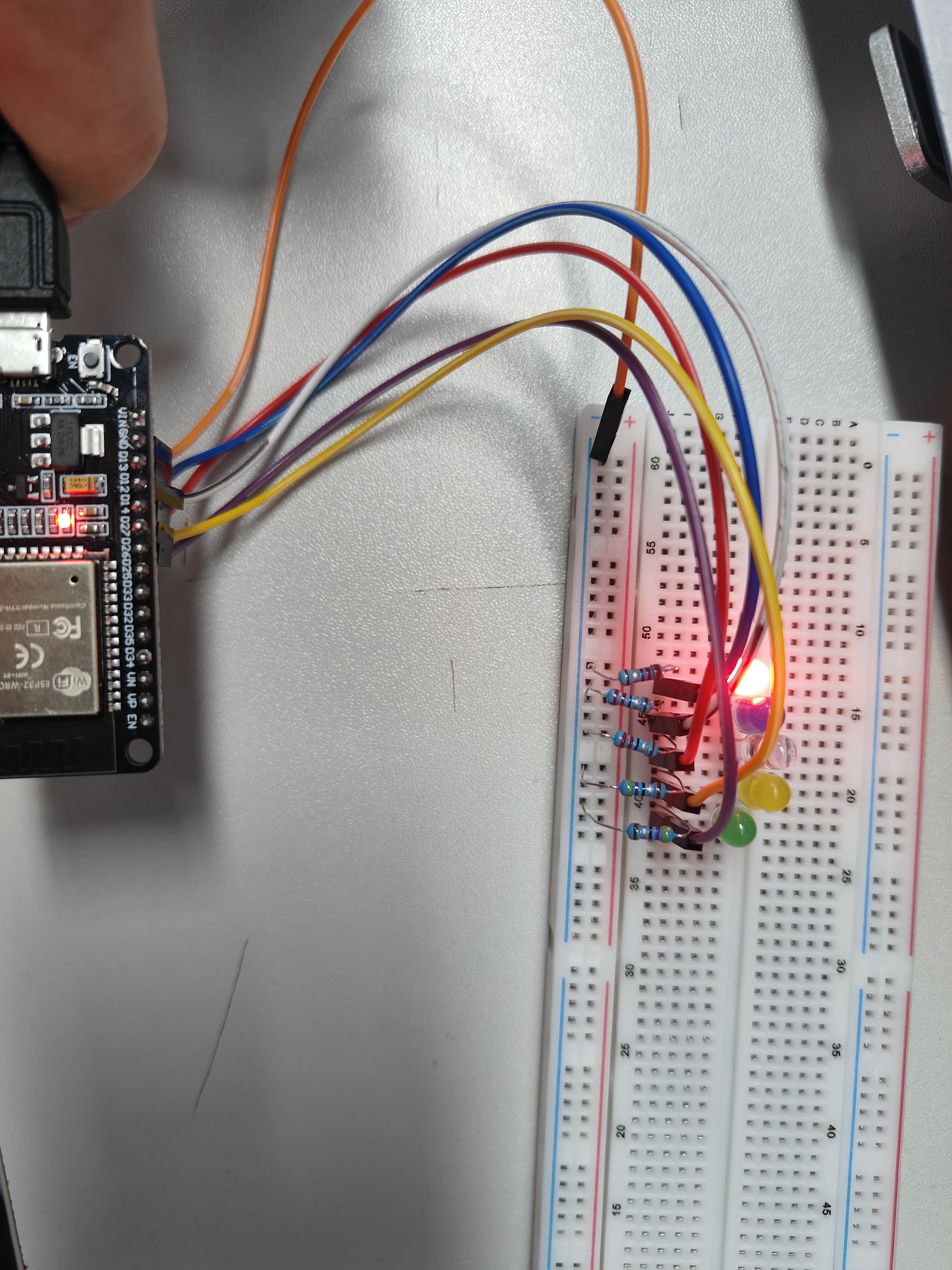

五个LED灯共用一个负极，如下图所示：

因为我们需要用到多个引脚，所以最好是把所有引脚放在一个数组中，然后遍历数组，代码如下：

#include <Arduino.h>

int led_pin[]={13,12,14,27,26};

void setup() {
  for(int i=0;i<5;i++){
    pinMode(led_pin[i], OUTPUT);
  }
}

void loop() {
  for(int i=0;i<5;i++){
    digitalWrite(led_pin[i], HIGH);
    delay(100);
    digitalWrite(led_pin[i], LOW);
    delay(100);
  }
}

四、按键控制LED灯的亮灭

物料清单：

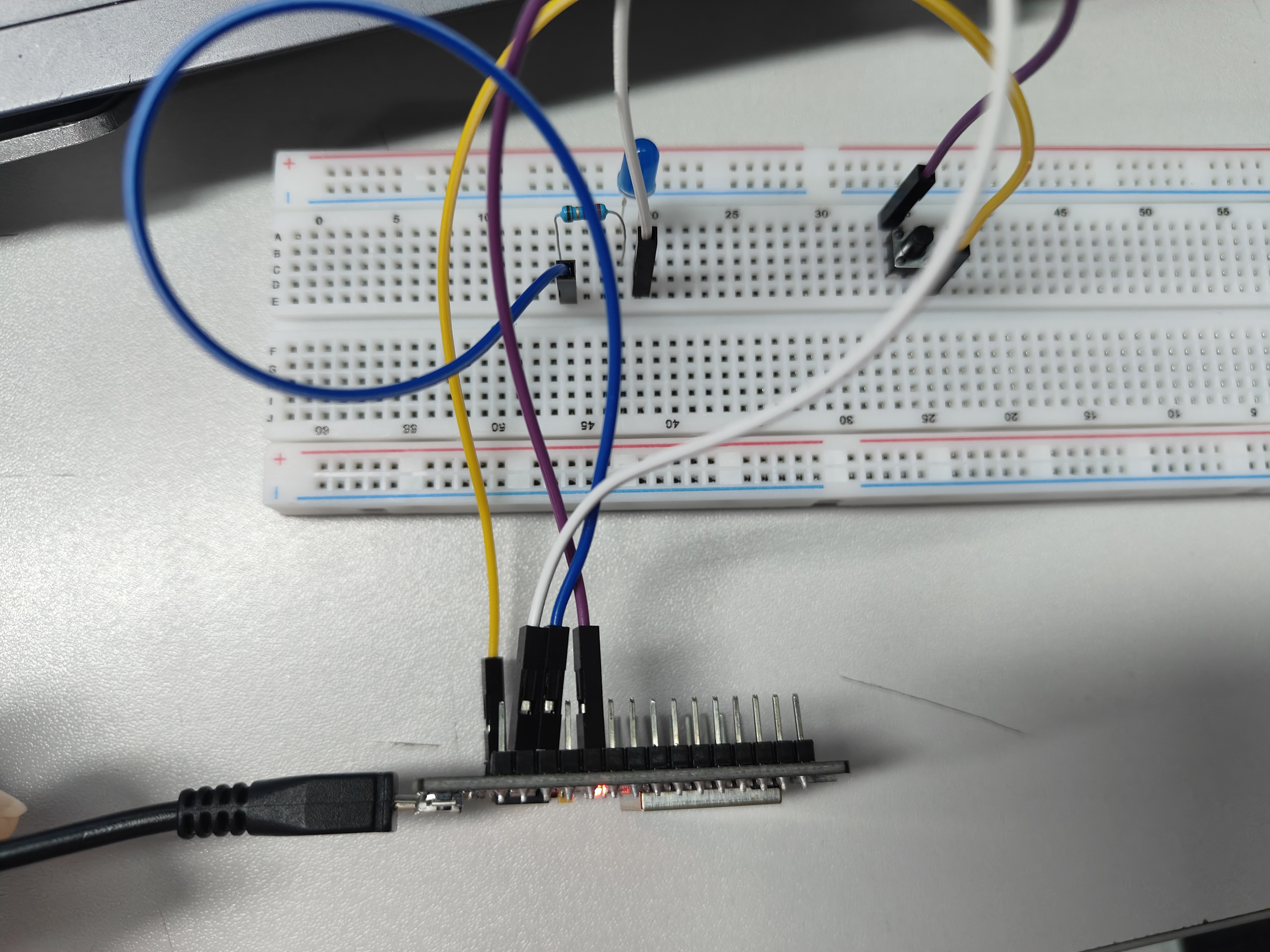

按键一端接D14，一端接3V3引脚，LED接D13，不要忘记正极连接电阻，连接方式如下：

在编写代码时，先定义两个引脚，再定义两个额外变量，INPUT_PULLDOWN用来设置引脚为下拉电阻，以确定初始电平状态；代码digitalWrite(pin_led, led_logic)中led_logic为0代表低电平LOW，代码如下：

#include <Arduino.h>
int pin_led=13;
int button_pin= 14;

int led_logic=0;
bool status=false;

void setup() {
  pinMode(pin_led, OUTPUT);
  pinMode(button_pin, INPUT_PULLDOWN);//pull down button
}

void loop() {
    if(digitalRead(button_pin)){
        delay(10);
     if(digitalRead(button_pin)&&!status)
     {
        led_logic=!led_logic;
       digitalWrite(pin_led, led_logic);
       status=!status;
     }
     else if(!digitalRead(button_pin)){
        status=false;
     }
    }
}

五、PWM呼吸灯

PWM（Pulse Width Modulation）通过调节输出不同频率、占空比的方波，以实现固定频率或平均电压输出，以我在学习51单片机时的理解就是设置一个一百的周期（时间非常短），让LED亮前50个周期，灭后50个周期，而1秒后非常多个一百的周期，这时肉眼看不到LED灯闪烁的变化，只会看到一个50%亮度的LED灯。
物料清单：

连接方式和标题一是一样的，不要忘记连接一个电阻哦。
用analongWrite(pin,value)函数控制亮度，pin:要写入的引脚，数据类型为int；value:占空比：介于0（始终关闭）和255（始终开启）之间，数据类型为int。
代码如下：

#include <Arduino.h>

#define led_pin 12

void setup() {
  pinMode(led_pin, OUTPUT);
}

void loop() {
   for(int i=0;i<256;i++)
   {
    analogWrite(led_pin, i);
    delay(3);
   }

   for(int i=255;i>=0;i--)
   {
    analogWrite(led_pin, i);
    delay(3);
   }
}

这就是本篇文章的全部内容，希望借此机会，督促自己学习esp32，我感觉esp32比51好玩还方便，相同的功能下esp32的代码更简洁。
