学习嵌入式硬件开发（四）：原理图与PCB设计入门 —— 从芯片到板子

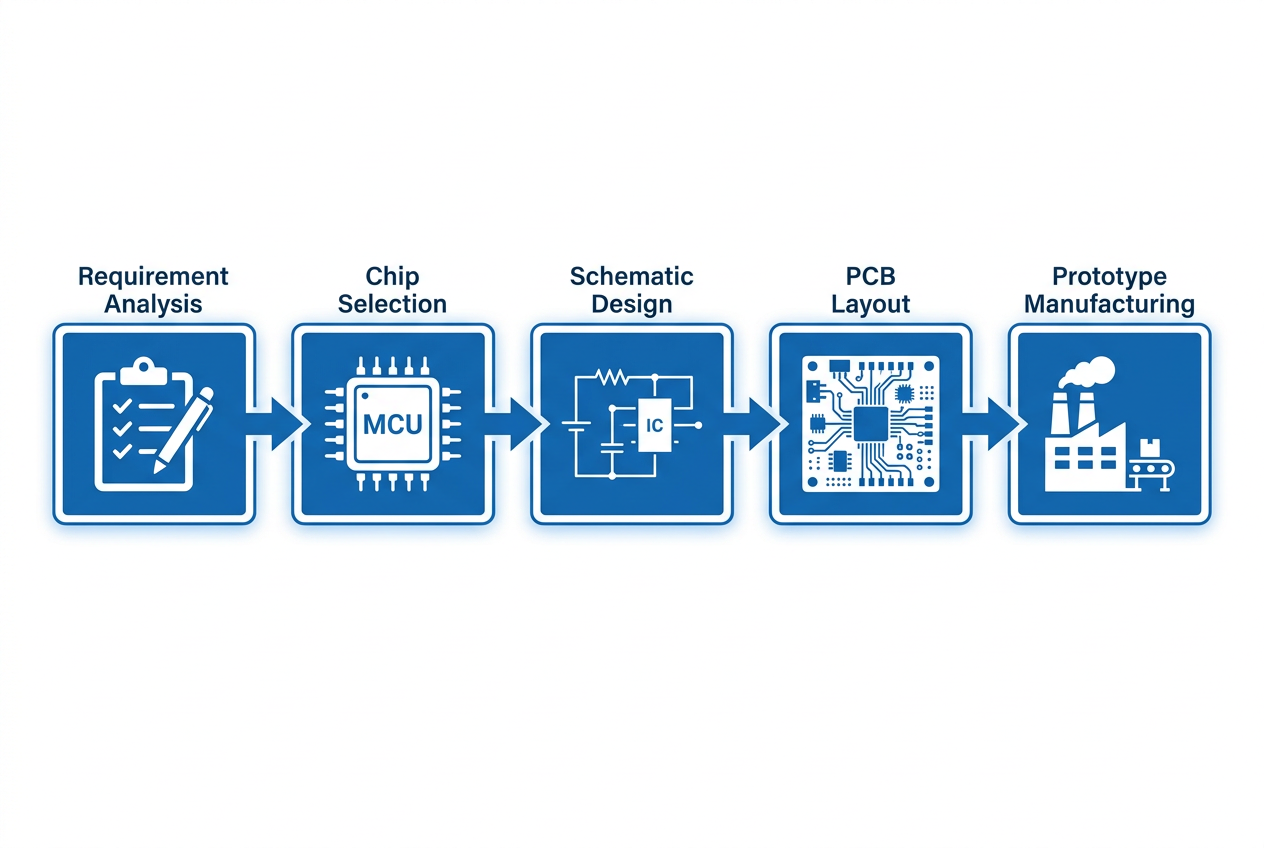

设计流程全景：从需求到板子的五个阶段

嵌入式硬件设计的完整链路，可以用五个阶段来概括：

1. 需求分析 → 确定功能列表、性能指标、成本预算
2. 芯片选型 → 主控MCU + 外围器件（传感器、通信模块、电源芯片）
3. 原理图设计 → 用EDA工具绘制所有元件的电气连接关系
4. PCB布局布线 → 将原理图转化为物理电路板，决定每个元件的实际位置和走线
5. 打样验证 → 制造样板、焊接调试、发现问题、迭代修改

本文以一款智能温湿度计为实战案例，手把手带你走完全流程。从一颗芯片到一个能用的板子，每一步都有真实数据和实操要点。我们选用的是嵌入式开发中最经典的组合：STM32F103C8T6 + DHT22温湿度传感器 + 0.96寸OLED显示屏。

芯片选型的五个维度

芯片选型不是"挑最贵的"或者"选最流行的"，而是要在性能、功耗、成本、生态、供货五个维度之间找到最优平衡点。以下是我们为智能温湿度计做的选型分析：

选型心得——"够用原则"：性能不是越高越好，而是"刚好够用 + 20%余量"。我们曾经为一个智能加湿器方案选型，最初用了STM32F407（168MHz），后来发现实际CPU占用率不到15%。换成F103后，BOM成本降低了12元，功耗减少了40%，而功能完全没有受影响。选型过度意味着成本上升、功耗增加、PCB面积浪费——在消费电子产品中，每省1元BOM成本，量产10万件就省下10万元。

国产替代的现实考量

2026年的MCU供应链已经相当成熟。ST的STM32F103C8T6虽然是行业标杆，但在交期紧张时，GD32F103C8T6可以做到Pin-to-Pin无缝替换。两者的差异主要在：GD32主频可到108MHz（超频），但Flash等待周期策略不同，部分时序敏感代码需要适配。我们的建议是：硬件设计时保留兼容焊盘，固件层面用宏定义区分。

原理图设计的三大关键电路

1. 电源电路——板子的"心脏"

电源电路是整个硬件系统中最容易被忽视、但出问题后果最严重的部分。一个不稳定的电源会导致ADC读数跳动、通信间歇性失败、MCU随机复位——这些问题极难排查，因为你很难把"偶发性Bug"和"电源纹波"联系起来。

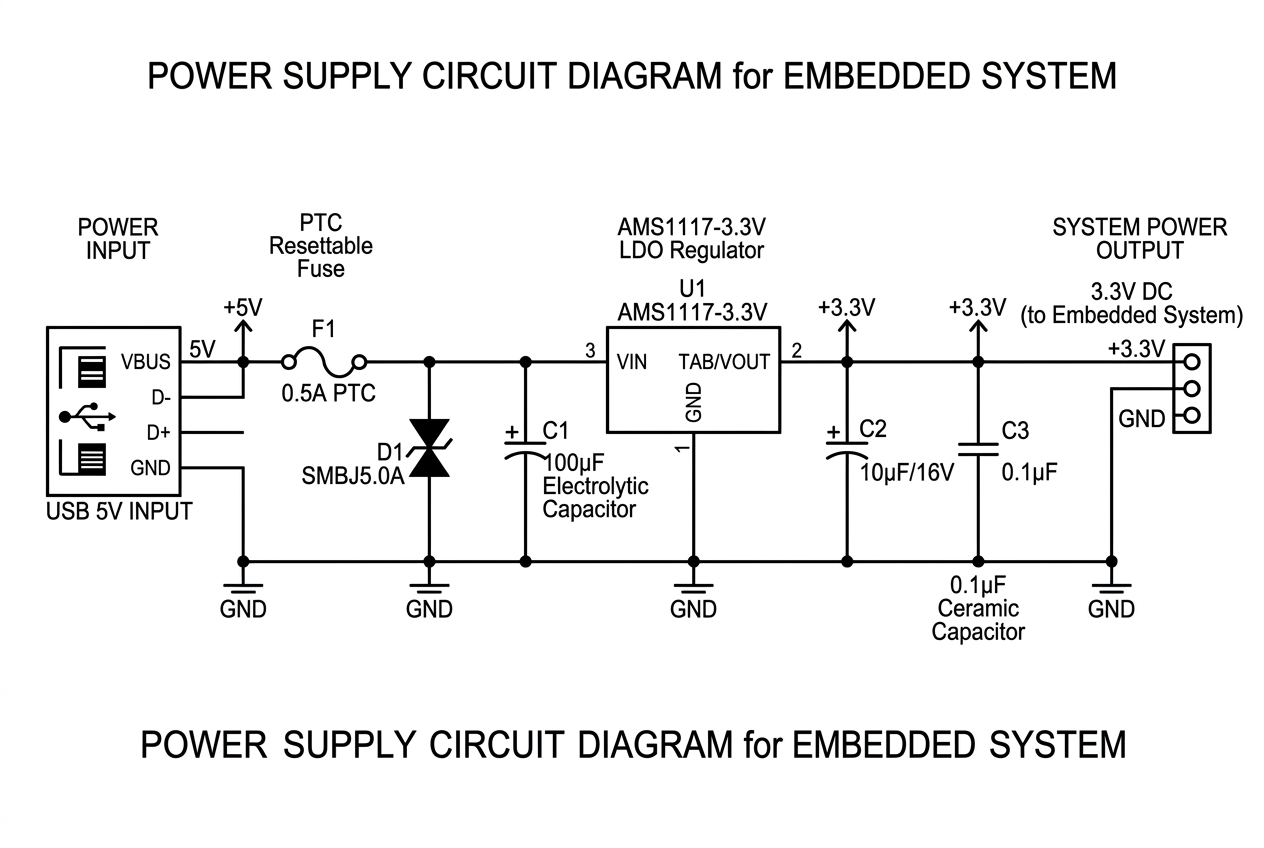

我们的电源链路设计如下：

USB 5V → [自恢复保险丝 500mA] → [TVS管 SMBJ5.0A] → [AMS1117-3.3V LDO] → 稳定3.3V输出
                                                  ↓
                              输入电容 100μF电解   输出电容 10μF钽 + 0.1μF陶瓷

AMS1117-3.3V 关键参数（来源：AMS1117 Datasheet）：

• 最大输出电流：1A（但800mA以上需要良好散热）
• 压差电压（Dropout）：典型值1.1V@800mA（即输入至少需要4.4V才能稳定输出3.3V）
• 输出电压精度：±2%（即3.234V~3.366V）
• 线性调整率：0.2%（输入电压变化对输出的影响极小）
• 负载调整率：0.4%（负载电流变化对输出的影响）

真实踩坑——为什么我的AMS1117冒烟了？
我们一个客户的第一版PCB，上电瞬间AMS1117直接冒烟烧毁。排查发现：输出端接了一个470μF大电容。上电瞬间，电容等效于短路，充电浪涌电流 I = C × dV/dt 可达数安培，远超AMS1117的电流限制，触发了芯片内部的热保护——但保护来不及响应，芯片已经烧了。

修正方案：输出端只用10μF钽电容 + 0.1μF陶瓷电容做高频去耦，大容量储能电容（100μF）放在输入端。输入端的大电容是"水库"（应对输入电压跌落），输出端只需要"高频滤波"——电容的位置比容量更重要。

2. 晶振电路——系统的心跳

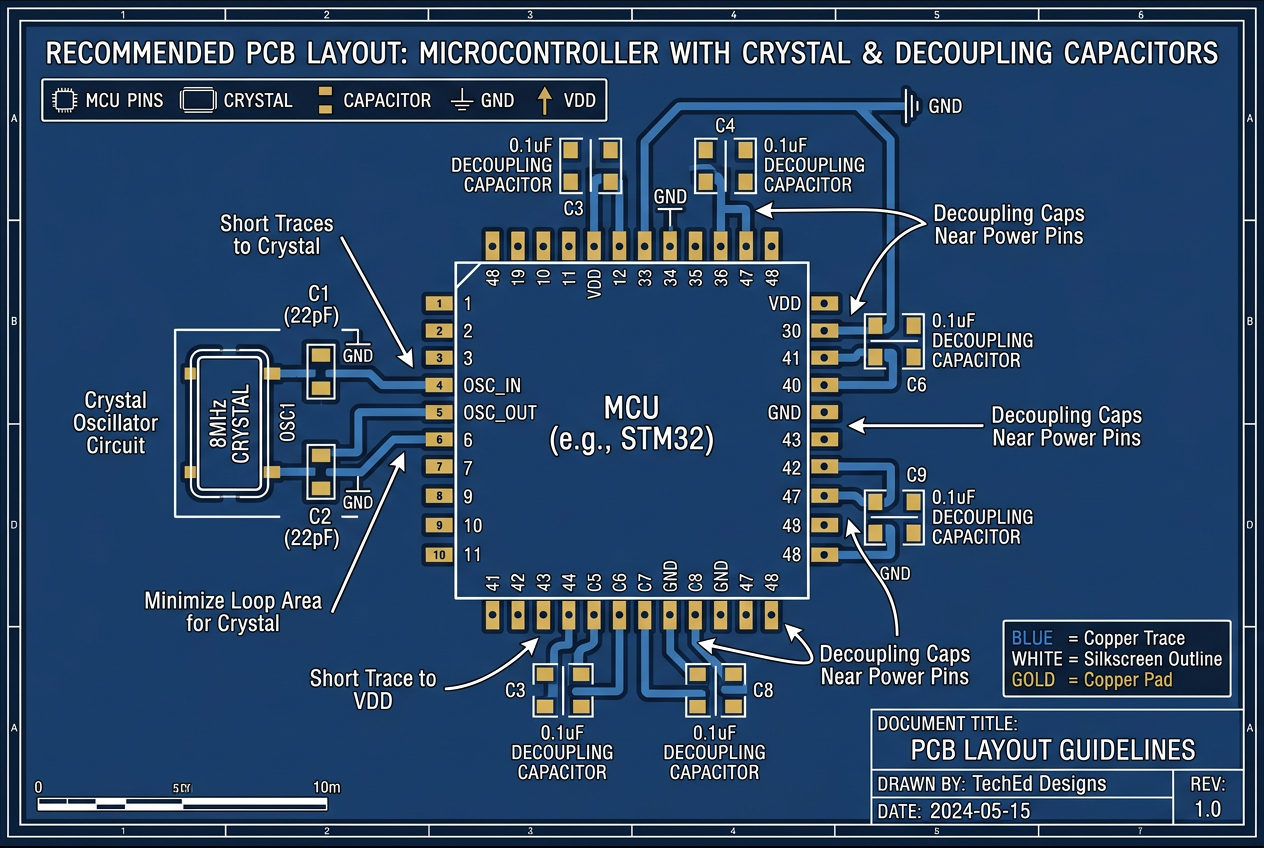

STM32F103C8T6使用8MHz外部高速晶振（HSE），通过内部PLL倍频到72MHz系统时钟。晶振电路看似只有三个元件（晶振 + 两个负载电容），但布局布线对起振的可靠性影响极大。

晶振电路设计要点：

• 负载电容计算：CL = (C1 × C2) / (C1 + C2) + Cstray。8MHz晶振通常标称负载电容12-20pF，我们选择两个22pF陶瓷电容（考虑PCB走线约5pF寄生电容后，等效负载约16pF）
• 走线要求：晶振和两个电容必须紧靠MCU的OSC_IN（PD0）和OSC_OUT（PD1）引脚，走线长度不超过10mm
• 地线包围：晶振电路周围用地线环绕（Guard Ring），隔离外部数字信号的干扰
• 禁止铺铜：晶振正下方的PCB各层禁止铺地铜——铜箔会增加寄生电容，改变晶振的负载特性，严重时导致不起振

血的教训——晶振不起振：我们第一版温湿度计样板，晶振下方铺了整块GND铜箔。结果10块样板中有3块晶振不起振，另外7块起振时间超过500ms（正常应在10ms内）。去掉晶振下方的铜箔后，全部正常起振。铜皮铺多了反而坏事——这在PCB设计中是个常见误区。

3. BOOT引脚——被遗忘的关键设计

STM32的启动模式由BOOT0和BOOT1两个引脚在上电复位时的电平决定：

绝大多数时间，BOOT0通过一个10KΩ下拉电阻接地，系统从Flash正常启动。当需要通过串口烧录程序时，用跳线帽将BOOT0接到3.3V，然后复位MCU即可进入ISP模式。

设计铁律：BOOT0引脚绝对不能悬空。悬空时引脚电平不确定，可能导致MCU随机进入ISP模式，表现为"程序烧进去但跑不起来"。我们见过太多新手在这个问题上折腾一整天——检查代码、检查电源、检查晶振，最后发现是BOOT0忘记接下拉电阻。

PCB布局的黄金法则

原理图是"逻辑正确"，PCB是"物理可靠"。一个好的PCB布局能让电路稳定工作，一个糟糕的布局则会让"原理上完美"的电路在实际中问题百出。

分区布局策略

按功能将PCB划分为四个区域，彼此之间用地线隔离：

┌─────────────────────────────────────┐
│  电源区（左上角）                     │
│  USB口 → 保险丝 → TVS → LDO → 电容   │
│  大电流走线，远离敏感信号             │
├────────────────┬────────────────────┤
│  MCU + 晶振    │  传感器接口区       │
│  （中心偏左）  │  DHT22 (I²C/单总线) │
│  去耦电容紧贴  │  OLED (I²C)         │
│  每个VDD引脚   │                     │
├────────────────┴────────────────────┤
│         显示屏接口区（底部）          │
│         0.96寸 OLED 排针             │
└─────────────────────────────────────┘

走线规则与数据

线宽不够的后果：1oz铜厚下，0.254mm线宽走500mA电流，温升可达20℃以上。这不仅仅是发热问题——铜的电阻温度系数约0.4%/℃，温度升高导致电阻增大，电阻增大又导致发热加剧，形成正反馈。严重时铜箔会烧断开路。所以电源线能粗就粗，不要吝啬铜皮。

去耦电容——PCB上最重要的0.1元元件

每颗STM32F103C8T6有5个VDD引脚（VDD_1到VDD_5），每个VDD引脚旁必须就近放置一颗0.1μF陶瓷电容到地，距离不超过5mm。

为什么需要去耦电容？MCU内部的数百万个晶体管以72MHz频率高速开关，每次开关都产生瞬时电流尖峰（di/dt可达数百mA/ns）。PCB走线有寄生电感（约1nH/mm），根据公式 V = L × di/dt，10mm走线在100mA/ns的电流变化下可产生1V的电压尖峰——足以让3.3V供电的MCU工作异常。

去耦电容充当"本地电荷仓库"，在晶体管开关瞬间就近提供电荷，避免电流从远处的电源芯片绕一大圈过来。0.1μF这个值的选择也有讲究：陶瓷电容的谐振频率通常在10-50MHz范围，恰好覆盖MCU的主要开关噪声频段。

覆铜策略

整板铺地铜（Ground Plane）是最简单有效的降低EMI的手段。地铜提供低阻抗回流路径，减小信号回路面积，降低电磁辐射。但需要注意：

• 顶层和底层都铺地铜，并通过大量过孔（Stitching Via）连接，形成完整的接地网络
• 晶振下方禁止铺铜（如前所述）
• 天线区域（如果有无线模块）下方所有层禁止铺铜
• 模拟地和数字地分开铺铜，在电源入口处单点汇接（用0Ω电阻或磁珠）

从原理图到Gerber文件：实操步骤

以KiCad 8为例（开源免费，功能对标Altium Designer），完整的设计流程：

1. 创建项目 → 新建工程，设置图纸尺寸（推荐A3，方便放置所有电路）
2. 绘制符号库 → 如果没有现成的元件符号，需要手动创建。STM32F103C8T6通常从网上下载官方库
3. 放置元件 → 将MCU、电源芯片、传感器、接插件等按功能分区放置
4. 连线 → 用网络标号（Net Label）连接各元件引脚。注意：电源网络统一用VCC、+3.3V等全局标号
5. ERC检查 → 电气规则检查，确保没有短路、开路、引脚悬空
6. 分配封装 → 给每个原理图符号绑定实际的PCB封装（Footprint），这是新手最容易出错的环节——封装引脚编号必须与原理图符号一致
7. 生成网表 → 导入PCB编辑器
8. PCB布局 → 按分区策略放置元件，先大后小，先固定接插件位置
9. 设置设计规则 → 线宽、间距、过孔大小（推荐过孔：0.6mm孔径/1.0mm外径）
10. 自动布线 + 手动调整 → KiCad的自动布线器可以处理80%的连线，关键信号（晶振、差分对）必须手动布线
11. DRC检查 → 设计规则检查，确保没有违规
12. 覆铜 → 顶层和底层铺GND铜
13. 生成Gerber文件 → 发给PCB厂家打样

打样的成本与选择

2026年，PCB打样的成本已经降到历史最低。以下是主流厂家的参考价格（10cm×10cm以内，5片，FR-4，1.6mm板厚，1oz铜厚）：

打样策略建议：嘉立创5元打样意味着你可以"试错式设计"——打一版发现Bug，修正后再打一版，成本几乎可以忽略。在智能小家电PCBA方案开发中，我们通常打样2-3版即可完成硬件验证。第一版验证功能逻辑，第二版优化布局和EMC，第三版做量产前的最终确认。整个硬件开发周期控制在4-6周。

实际踩坑：第一版板子最容易犯的5个错误

总结了我们在数十个PCBA项目中反复遇到的问题，按出现频率排序：

错误1：去耦电容距离MCU太远（出现率≈70%）

新手经常把去耦电容放在"方便焊接"的位置而不是"紧贴VDD引脚"。结果MCU工作不稳定，偶尔死机。排查时示波器一量，VDD引脚上有300mV的噪声纹波——正常的板子应该低于50mV。

错误2：BOOT0引脚悬空（出现率≈50%）

前面已经详细讲过。补充一点：即使加了10KΩ下拉电阻，如果电阻焊接不良（冷焊），效果等同于悬空。

错误3：电源走线太细（出现率≈40%）

用0.254mm走电源线，结果带负载后电压跌落严重。从AMS1117输出端到MCU的VDD引脚，如果走线电阻0.1Ω，100mA电流就产生10mV压降——看起来不大，但加上其他因素（连接器接触电阻、焊点电阻），总压降可能超过100mV，已经影响ADC精度。

错误4：忘记引出SWD调试接口（出现率≈35%）

SWD只需要4根线（VCC、GND、SWDIO、SWCLK），占PCB面积不到1cm²。但忘记引出的话，调试时只能通过串口ISP反复烧录，效率极低。我们的标准做法是：所有板子默认留4Pin 1.27mm间距的SWD排针焊盘。

错误5：丝印方向不一致（出现率≈30%）

这个问题不致命但很烦人——板子上有的元件丝印朝上、有的朝下、有的朝左。焊接时需要不停旋转板子。建议所有IC和极性元件的丝印统一朝向板子上方或左方，方便批量生产时的目检。

工具推荐

PCB设计检查清单（Checklist）

这是我们内部使用的PCB设计检查清单，每次提交打样前逐项核对：

1. ✅ 所有VDD引脚旁有0.1μF去耦电容，距离<5mm
2. ✅ BOOT0有10KΩ下拉电阻，BOOT1有10KΩ下拉（或接地）
3. ✅ SWD调试接口已引出（至少SWDIO + SWCLK + GND）
4. ✅ 电源线宽≥0.5mm（<500mA）或≥1.0mm（<1A）
5. ✅ 晶振紧靠MCU，下方无铺铜，周围有地线环绕
6. ✅ 所有IC的第1脚有明确标记（丝印圆点）
7. ✅ 电解电容/钽电容正负极丝印正确
8. ✅ 板子外形、安装孔位置与结构工程师确认
9. ✅ DRC检查无错误
10. ✅ Gerber文件已用在线查看器预览确认

本篇小结：原理图设计是"逻辑正确"，PCB设计是"物理可靠"。从芯片选型到布局布线，每一步都需要在性能和成本之间做权衡。本文用真实数据（AMS1117参数、线宽-温升对照、电容选型依据）和真实踩坑经验，帮你建立硬件设计的工程思维。下一篇我们将进入项目实战——手把手做一个完整的智能温控器，把前四篇的知识串联起来。
