LiNEA40が完全に持ち運び専用のキーボードとして便利だった
自作キーボードにまた手を出してしましました。今度も分割キーボード付きのキーボードですが、これまでとは違う観点で購入・使用したのでレビューがてら良かったことを書こうと思います。
分割キーボードが今話題
Cornixという完全無線のキーボードが発売されてから分割キーボードというのがかなり流行ってきたように思います（個人的な感想ですが）。かくいう自分もkeyballから分割キーボードに慣れきってしまい、とうとう一体型はなんのためにいるのかと一瞬思ってしまうぐらいになったこともあります（一体型も欲しいんですが、デスクに置き場がもうない）
そんな中で次のキーボードは何にしようかと悩んでいた時にたまたま頒布されること、しかもホワイトという欲しい色と知って即座に購入しました。
LiNEA40とは
詳しくは作者さんのnoteに書いています。keyballを始めとする分割キーボードにインスパイアされたオーソリニアの無線分割トラックボール＆エンコーダー付きのキーボードです。
LiNEA40のメリット
似たようなオーソリニアの分割キーボードだとmonographさんのconductorが有名かもしれません。持ってないのにそっちと比較するのもあれなので、純粋にメリットだけを書いていきます。
キーキャップが標準ピッチである
moNa2(欲しい)とか持ち運びに特化したキーボードはだいたい狭ピッチと呼ばれる少しせま目のものになっています。となるとセットでくっついてくるものか、一部販売されているものを除いて3Dプリンターを使わないとキーキャップについては自由度が減っていきます。LiNEA40は通常のキーボードよりかは選択肢が狭いとはいえ、市販のキーキャップを利用できるのがありがたいです。
個人的にはキーキャップの色を組み合わせて楽しみたい人なので正直助かっています。あとはミスタイプしがちなので、隣との感覚が狭まると打ち間違い増えるんじゃないかなってちょっと心配になるので標準サイズの安心感はありますね。
エンコーダーが親指側にある
roBa(黒も欲しい)やmoNa2は左手側の人差し指で回すような場所にありますが、LiNEA40は左手親指の位置にあります（設置場所によってすこしズレますが）。スクロールはかなりつかうので、想像以上に便利だと感じました。エンコーダーを使わない人ははんだ付けしなければキーとして利用できるという選択ができるのもいいですね。
超コンパクト
設計をつめているのもありますが、roBaよりもコンパクトです。手にしたことがないんですが、roBa ishとかならもっとコンパクトにできそうです。あっちは通常のキースイッチを使っているので違っていて当然なのですが。触ってみた感想とかは後述しますが、思っているよりもよかったです。
組み立ててみる
用意したもの
キット以外に用意したものは以下のものです。
XIAO BLE：秋葉原で購入するほうが安かったので、関東であれば秋月電子とかで買いましょう（今回初めて知った人）
キースイッチ：持ち運ぶので静音。軽めのだとこれしかなかったです。
キーキャップ
これはそこら辺にあったものを・・・・
組み立ててた時の写真で振り返る
ビルドログをとるつもりが夢中で撮り忘れたので一部だけ載せています。ビルドガイドが丁寧かつ動画もあるので困ったらそちらを！

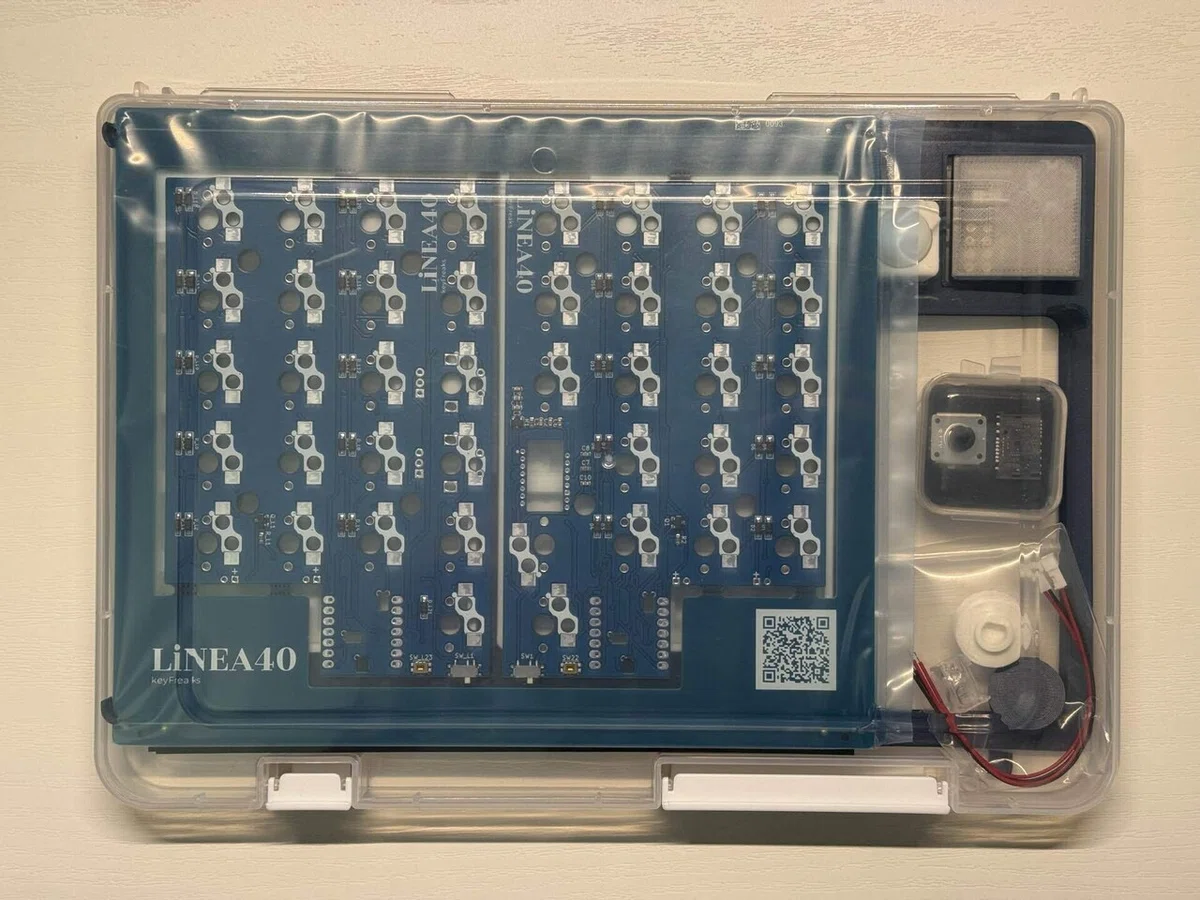

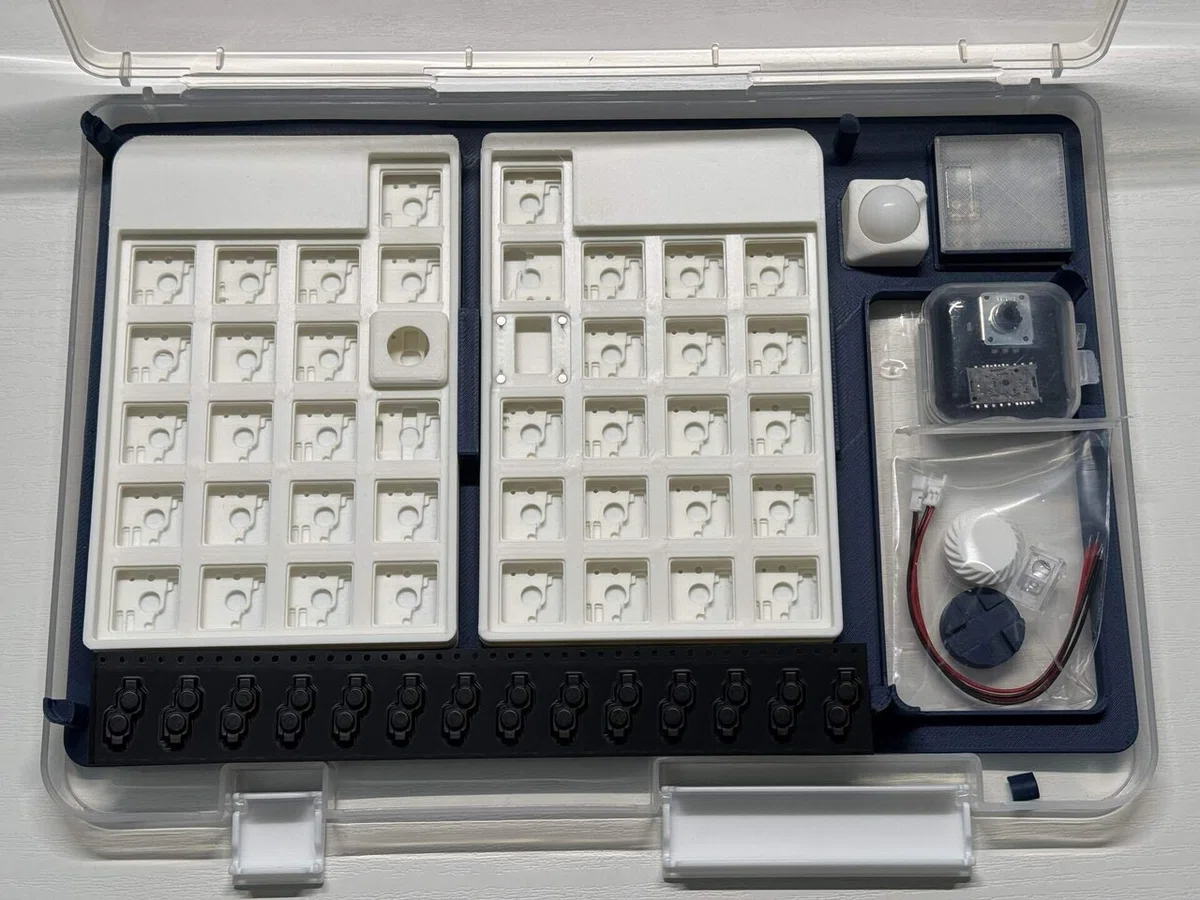

めっちゃコンパクトに収納されています。バラバラになりやすいパーツも綺麗にまとまっています。
開いたらこんな感じ。ここから取り出して組み立てていったので、パーツがなくなることがなくて助かりました。

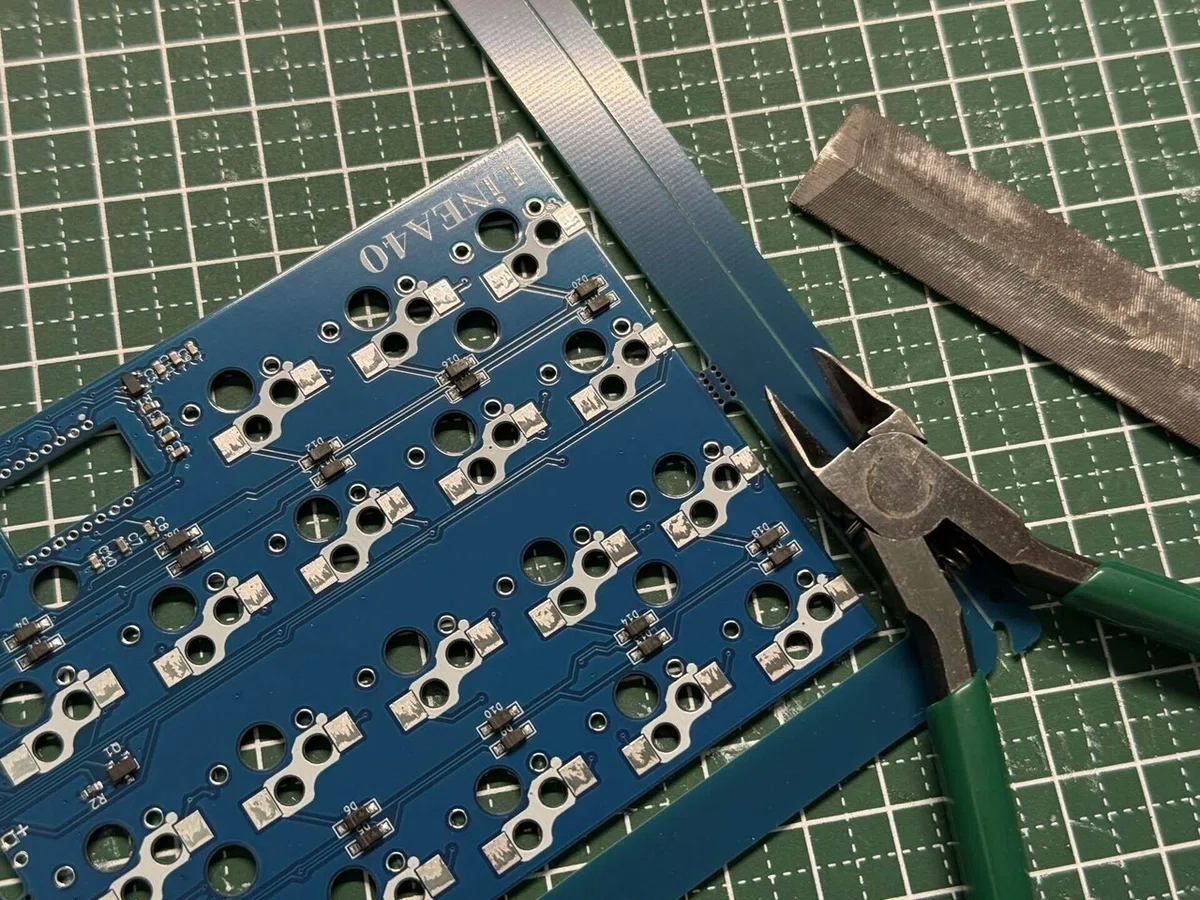

そういえばやったことないのが基板から切り取る作業。某ぷらばんチャンネルから、一回余裕を持って切り取ってから2度切りすればいいって学んでたのでさくっと。

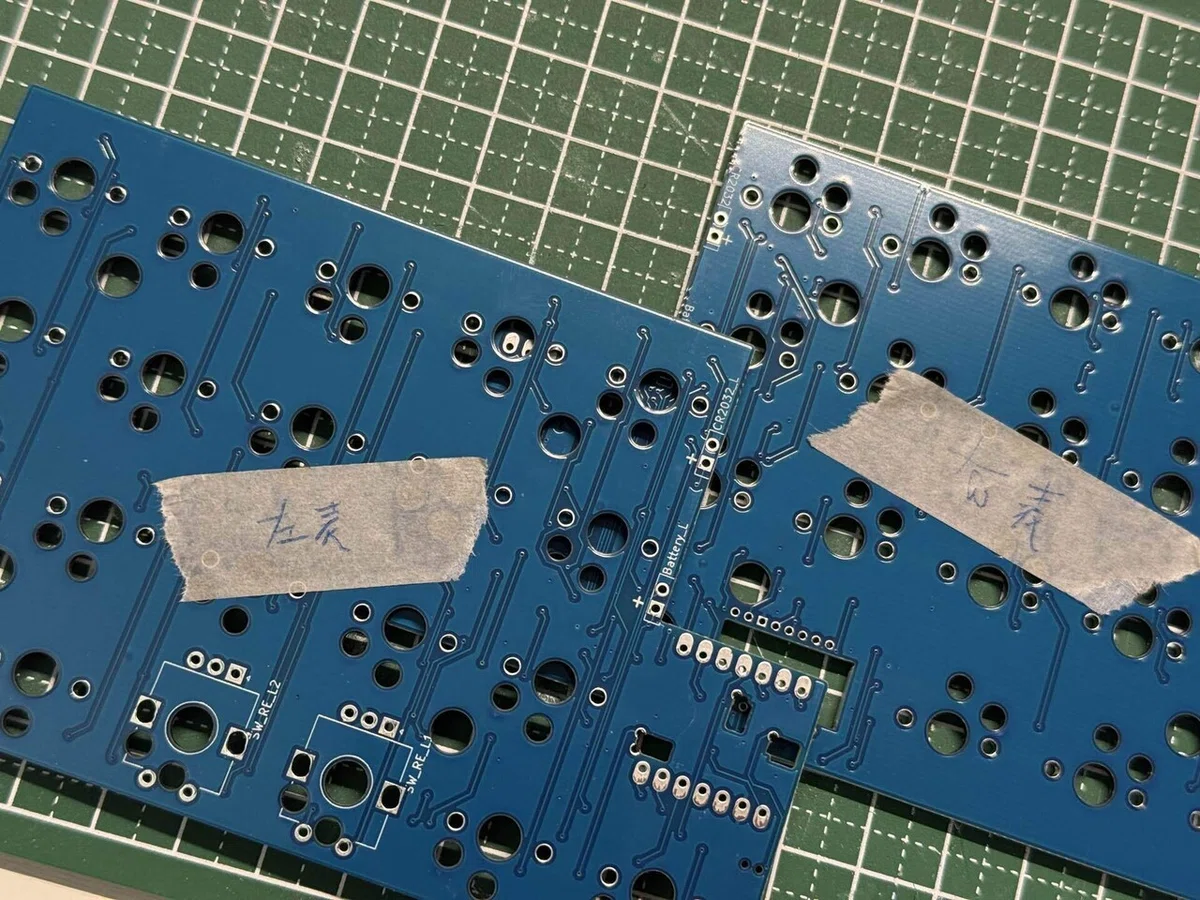

どっちがどっちかわからなくなるので、マスキングテープで簡単にいつも書いています。

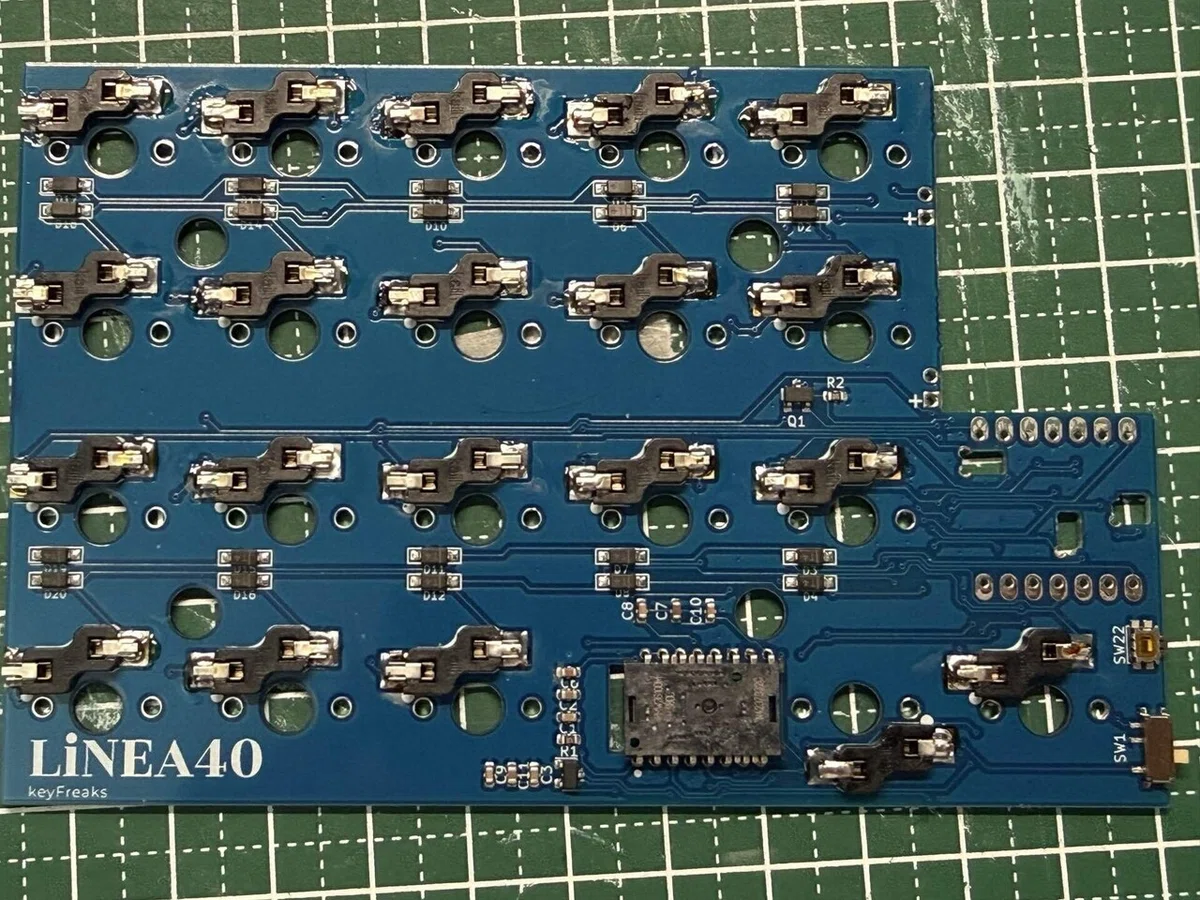

キースイッチソケットとトラックボールのセンサーをとりつけたところ。ダイオードが最初からついているのは楽ですね。

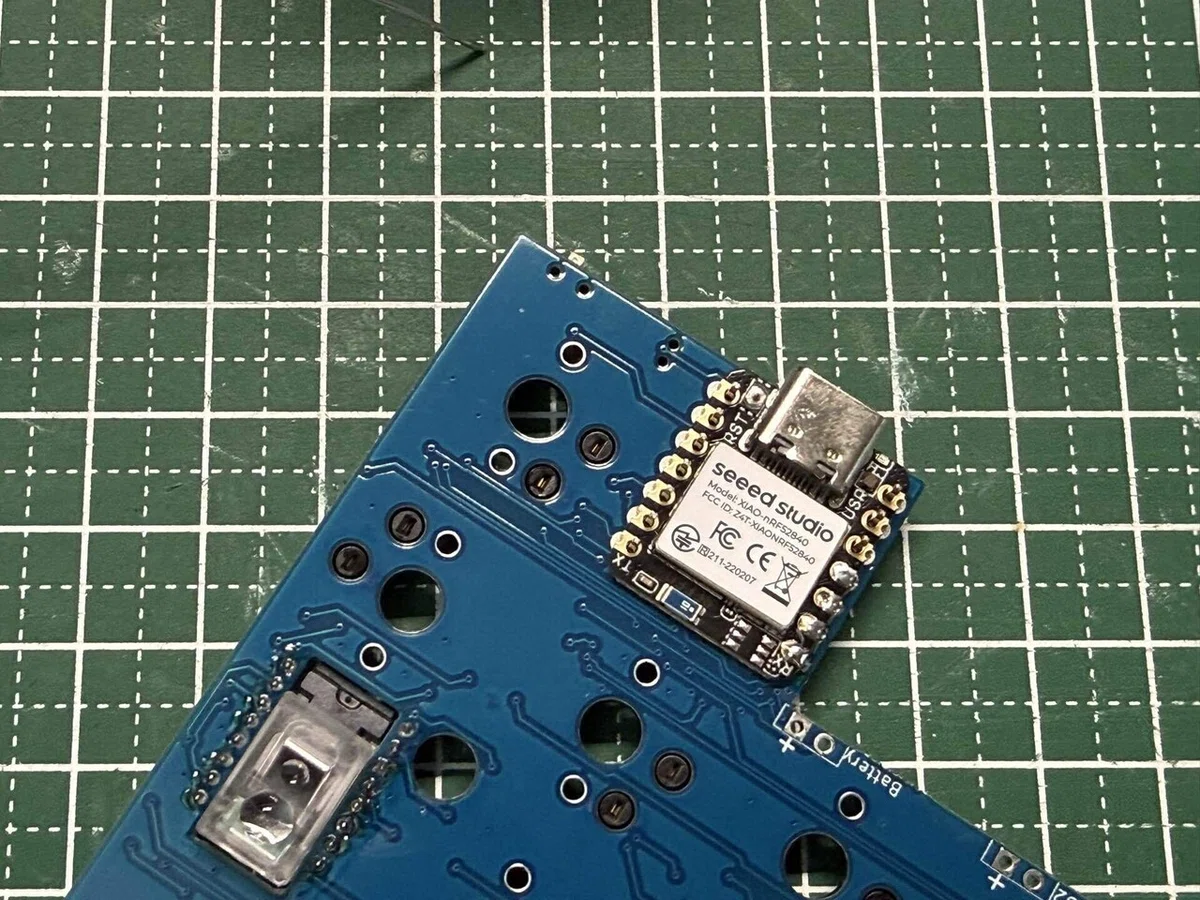

マイコンを取り付けたところ。roBaと同じような感じでのはんだ付けだったので、そこまで困ることはありませんでした。ロータリーエンコーダーはピンのみのはんだづけで動くので、あとで外そうと思えば外せるのでとりあえずという位置で決めておいて大丈夫です。

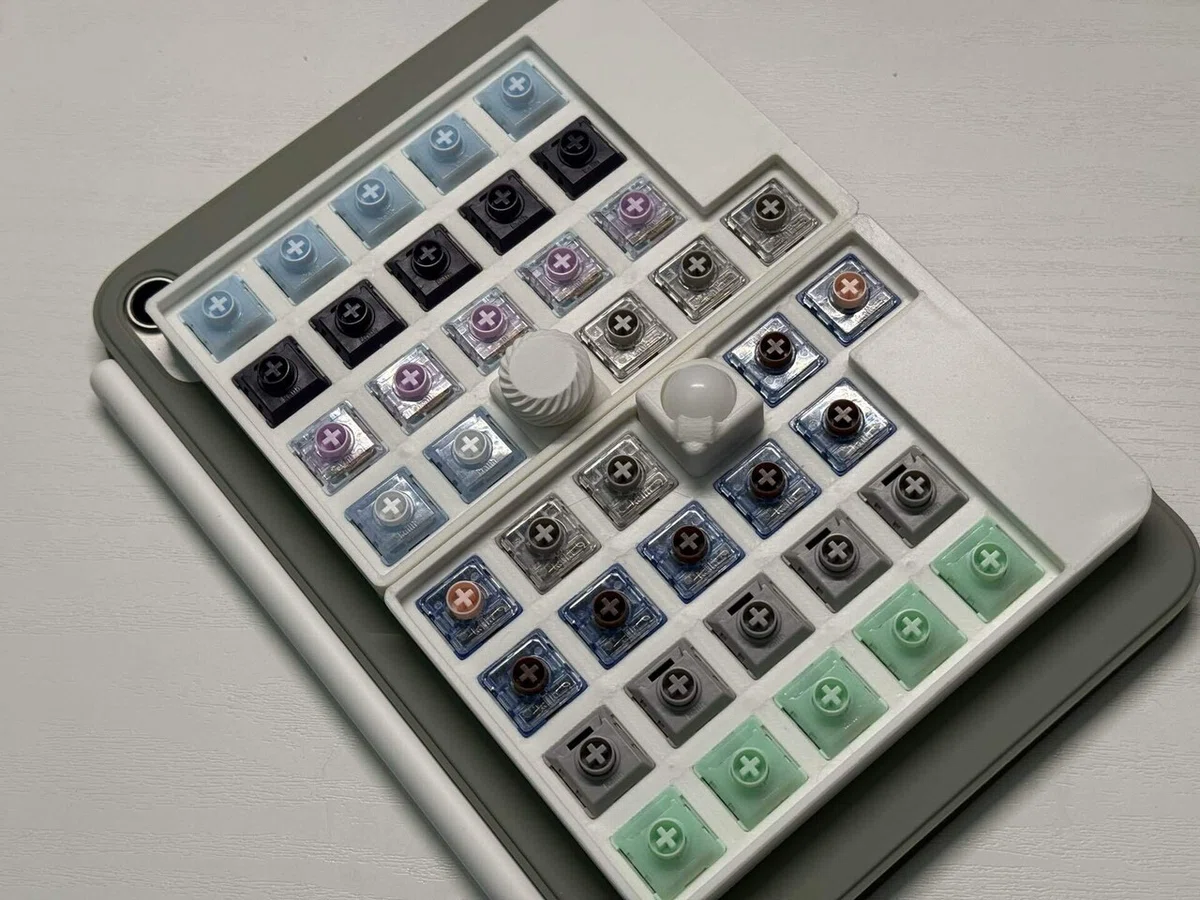

キースイッチが届くまでうちにあったいろんな色で入力テストをしていたところ。結局サイレントリニアに戻ることになりました。
製作時につまづいたこと
どっちもちゃんとビルドガイドに書いております。それでもつまづいたので、せっかくなので共有しようと思います。

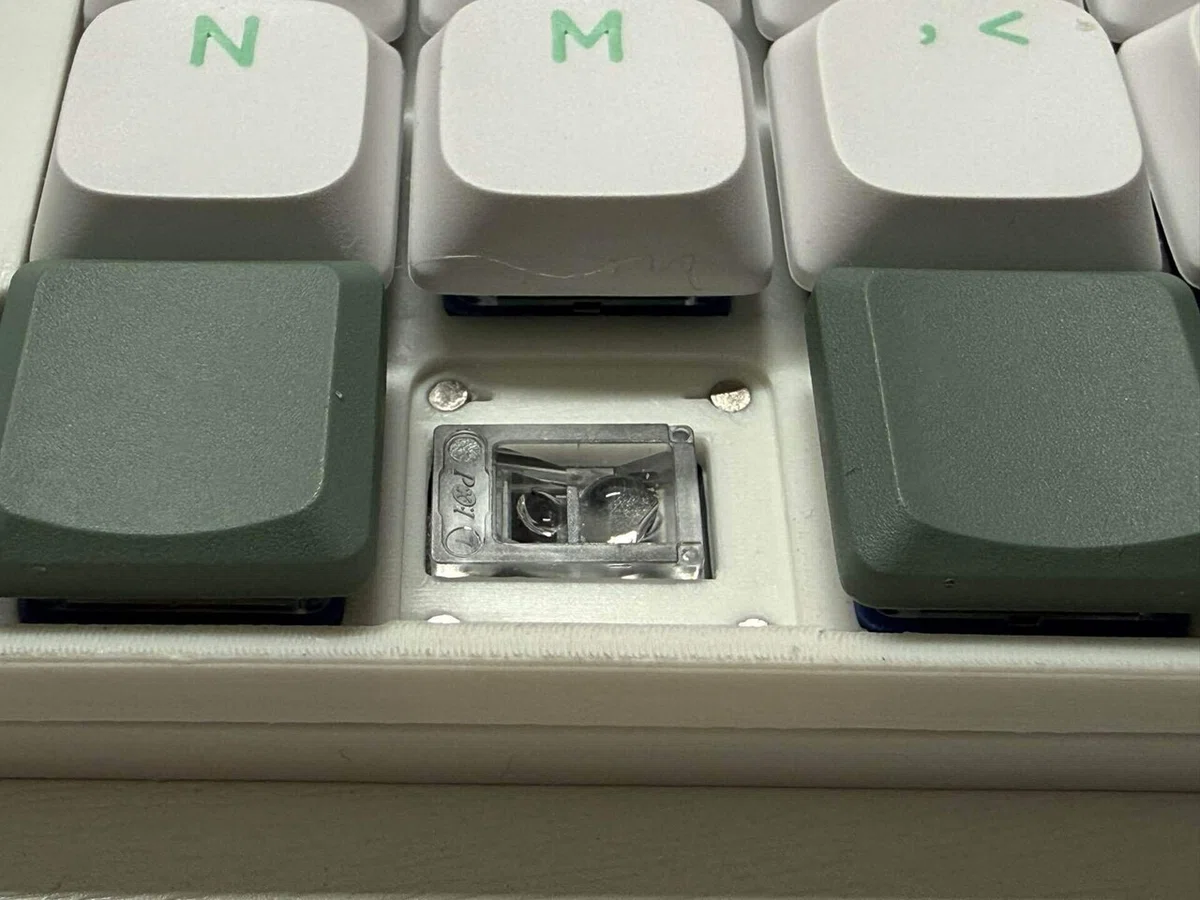

トラックボール用のレンズの位置
ビルドガイドには「しっかりと余分な分を熱で溶かすこと」というのもあり、ここはやったつもりでしたが、テストでは動きませんでした。
トラックボールを少し浮かすと動くので距離が問題なのかなと思い、押し込むようにして再度余分な分を溶かしてやると動きました。カタカタと動くようであれば気をつけないと本当にトラックボールが動かないです。

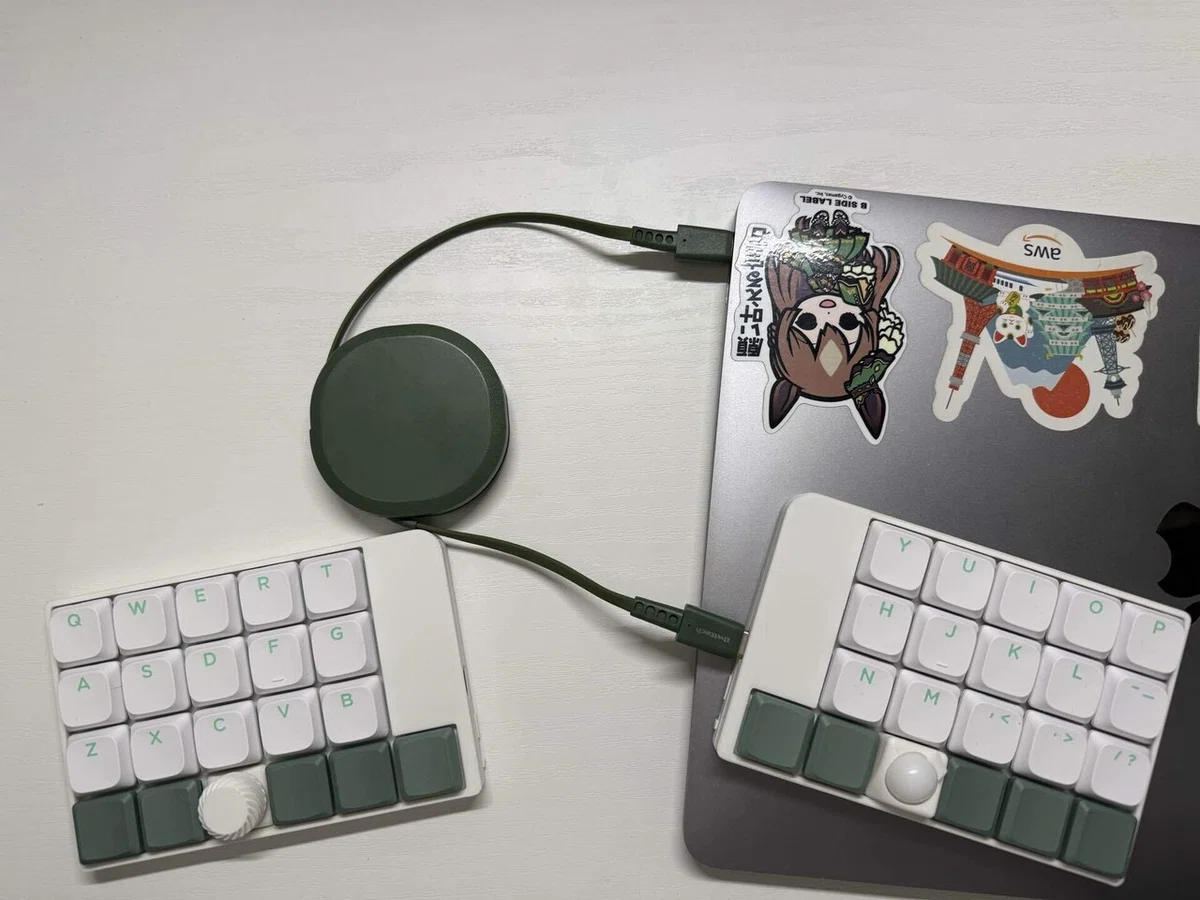

左手側のキーの入力テスト

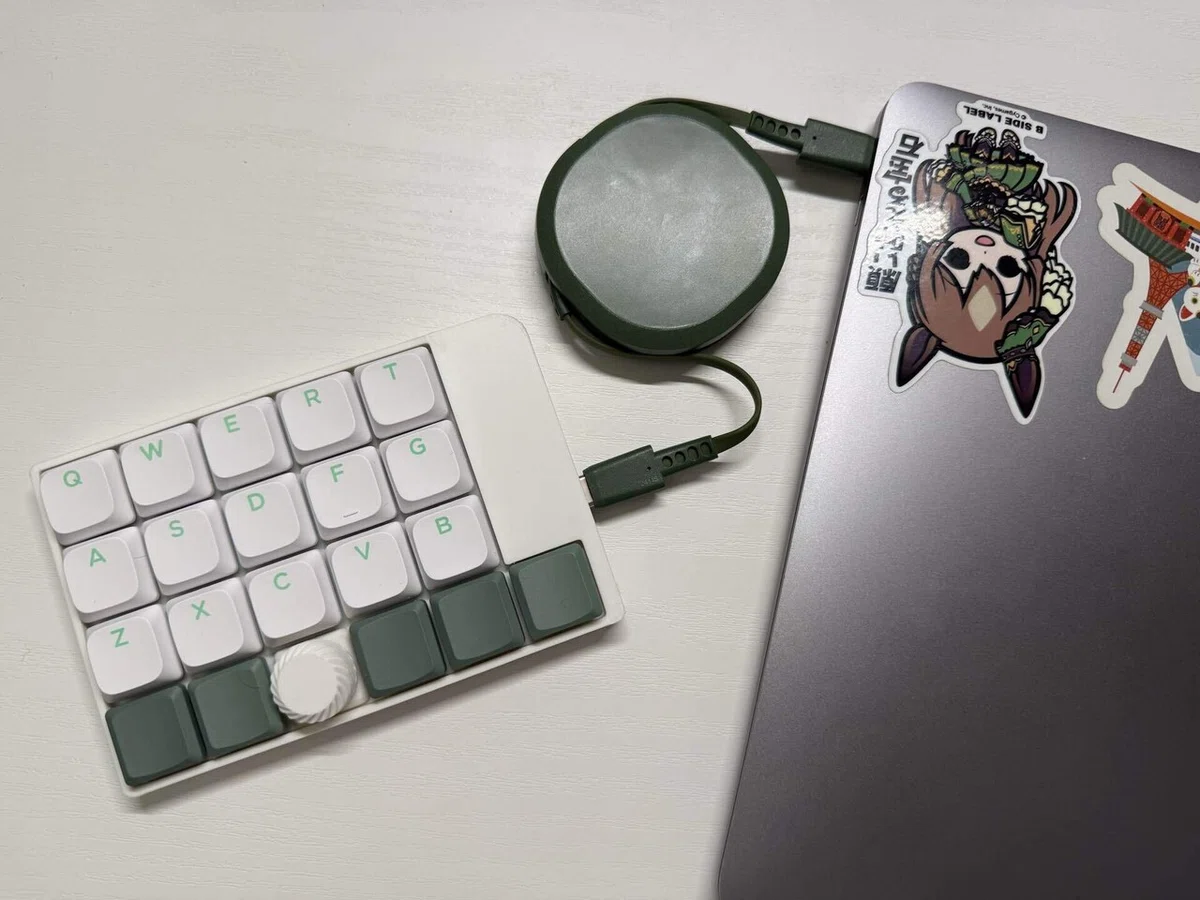

roBaとかと同じようにUSB-Cへ差し込んでテストしても全く動きませんでした。てっきりはんだ付けがおかしいのかとテスターを使いながら修正しましたが、特に問題なかったです。
改めて確認すると右の基板を使わないと全く反応しないということでした。よく読んでいれば気づくことでしたが、完全にスルーしていました。ここは改めてご注意を。（親側が左手側ではなく右手側というのも違う点でしたね）

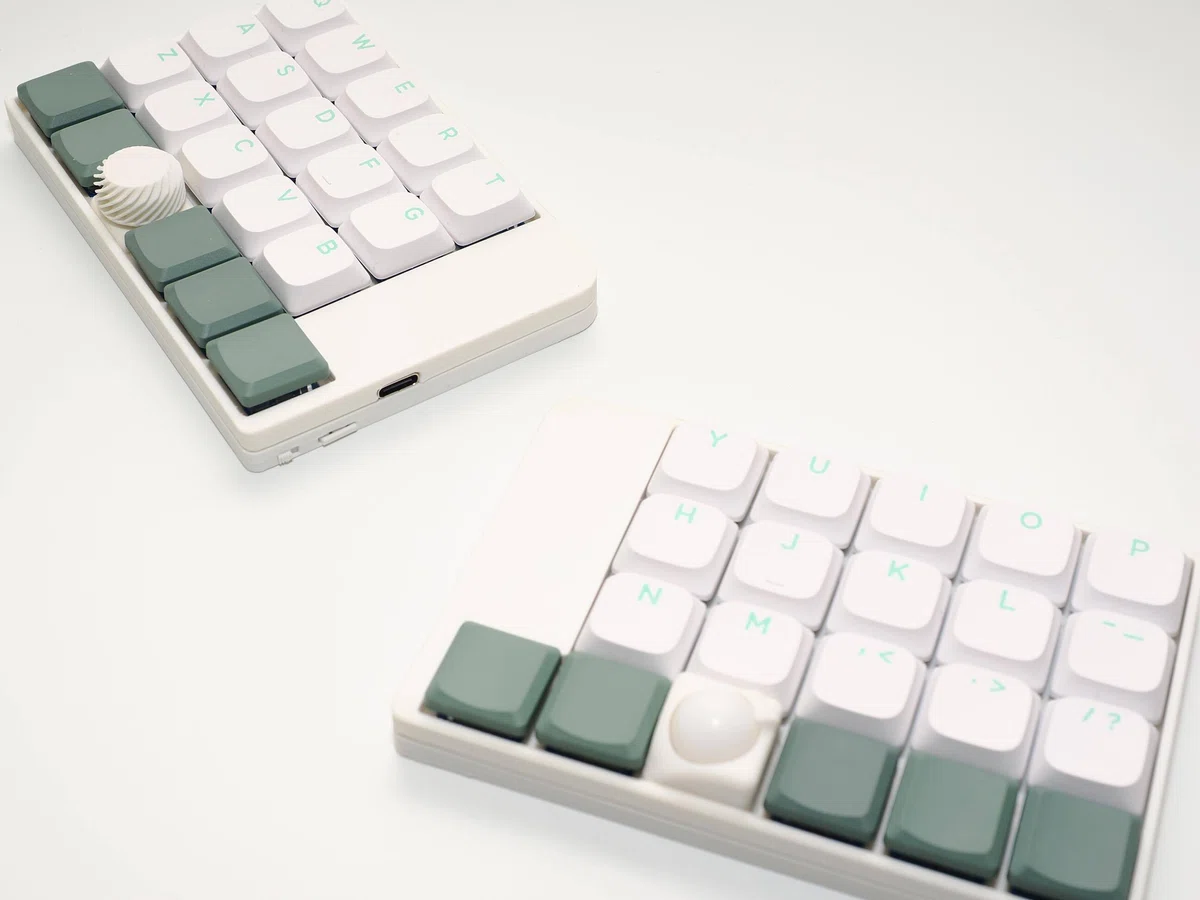

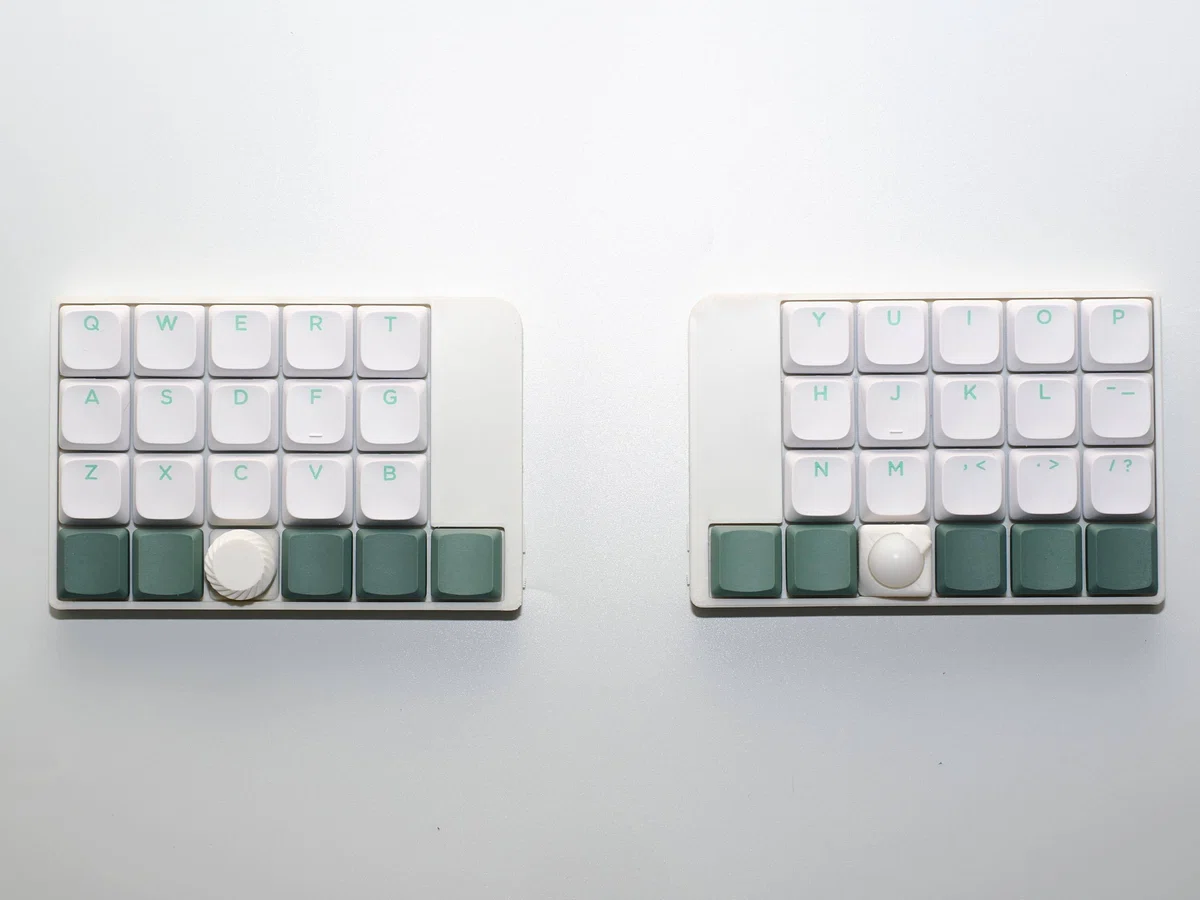

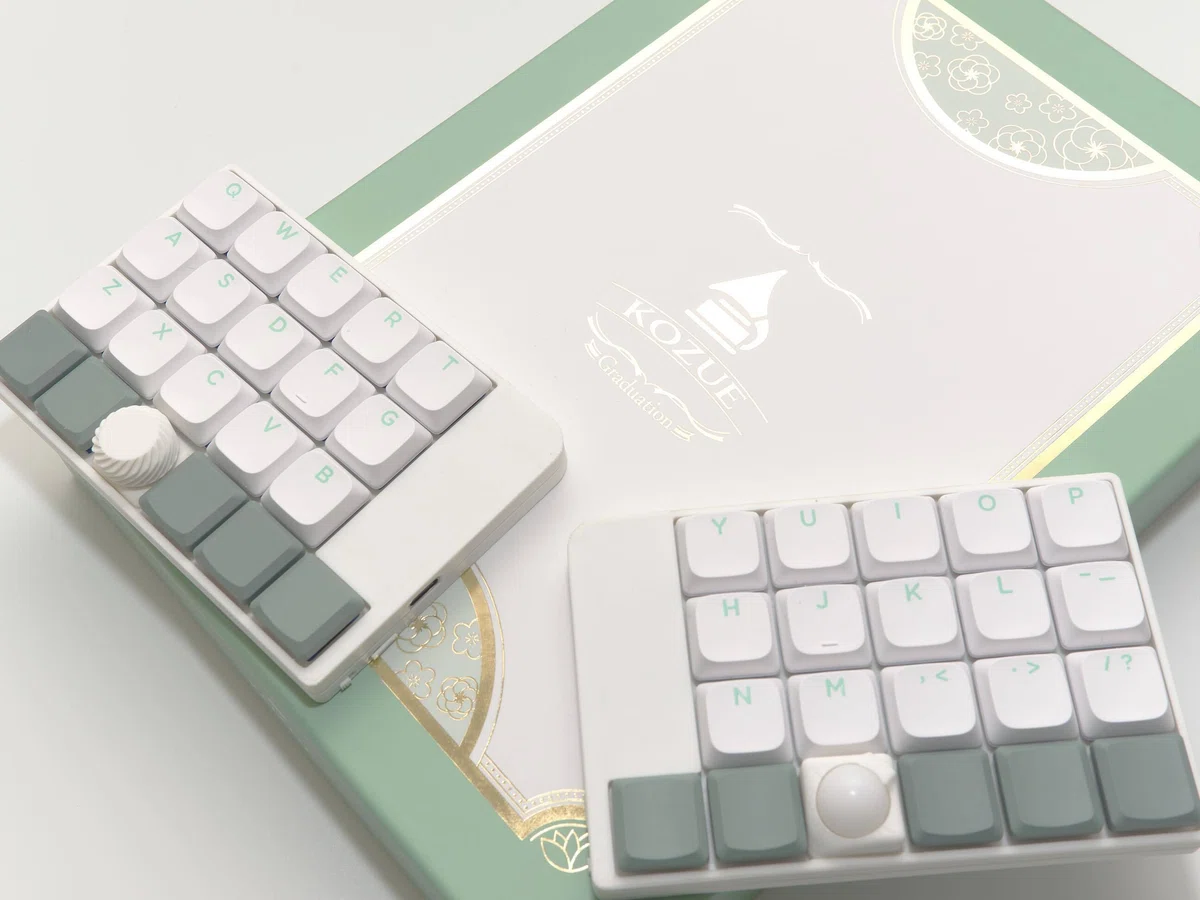

完成品がこちら
ロータリーエンコーダーはあえてこの位置にしました。keyball,roBaでこの左手親指の配置になれたので、そこを崩さないようにするにはこっちに寄せるしかなかったです。本来の位置であればロータリーエンコーダーをすぐに動かせるんですが、自分はクセで動かしまくりそうだったのでこれでよかったのかもしれません。
基本は白統一で、緑が好きなので随所に緑色になるようにキーキャップを揃えています。色のコンセプトは。。。。みればお察しかと（紫とか混ぜるにはキーキャップがなかったです。見つけたら差し替えるかも）
にしても本当に薄いっすね。完成したときは笑っちゃいました。

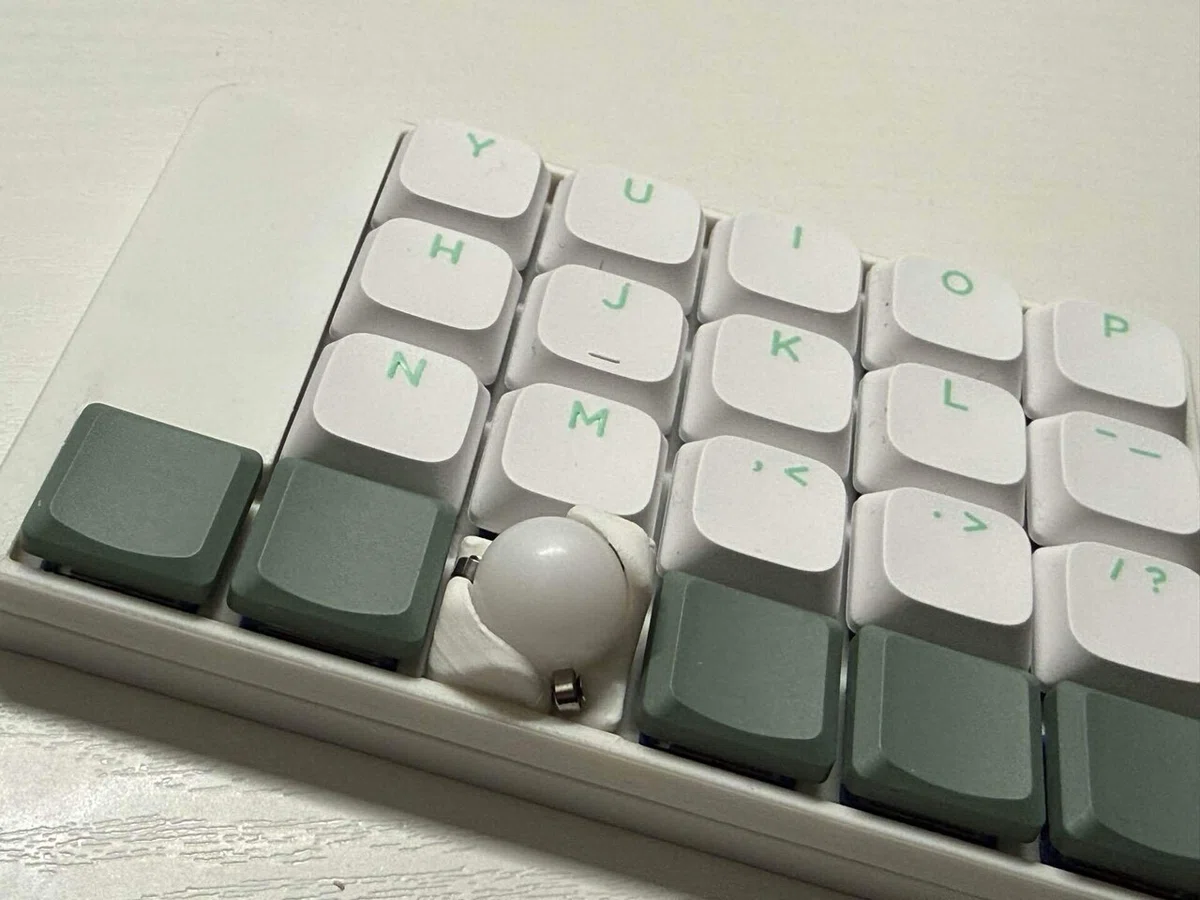

トラックボールは既存のものと、ごはんださんのベアリングのものを気分で使い分けてます。磁石で取り外しできるのも便利なところ。それでも外れづらいので落とすことはありませんね。
キーマップ
まだiPad用のが定まっていませんが、メインとして使うものはほぼこれでいかなと。

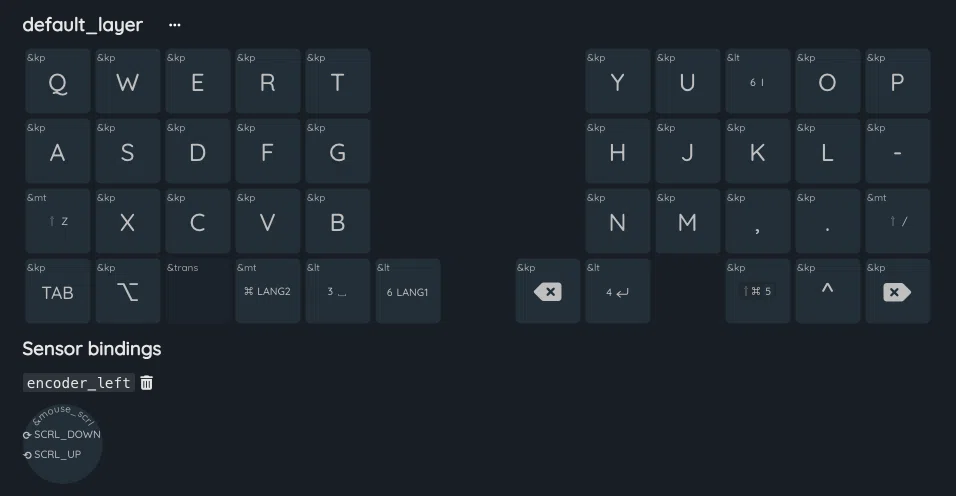

レイヤー0,1：デフォルト
各デバイスごとのデフォルトキーを配置。右手小指は伸ばし棒を有線するのは変わらず、;と’をどうするか問題で、記号レイヤーに入れることに。
一番下の行はkeyballとほぼ同じ配列にしています。
tabキーはコンボでも使えるようにしていますが、単体でもよく使うのでここにおいています。一方でMacだとCtrlをあまり使わないので右手側に配置しています。スクリーンショットは多用かつ押しミスのない場所に。
iPad用のレイヤーの違いはスクリーンショットの設定とロータリーエンコーダーの違いです。何をやっても回転の向きが変わらないので渋々こうしました。
レイヤー2：マウス
オートマウスレイヤーの動作をここで。基本はマウスのクリックしかいらないので特に何かあるわけではないです。

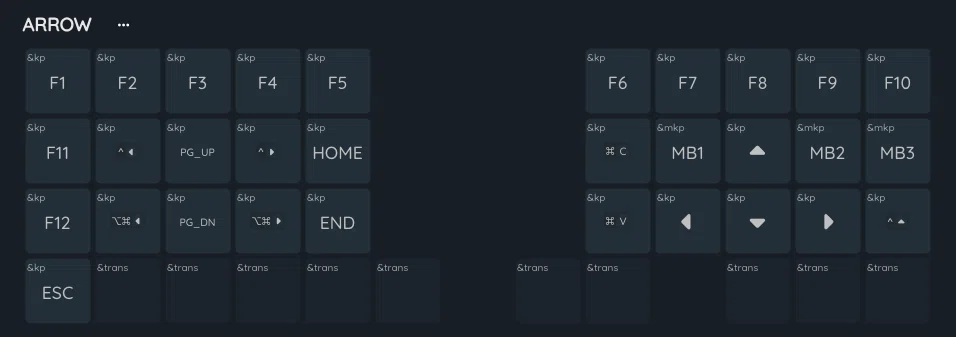

レイヤー3：矢印・移動
右手は矢印移動と一応のマウス操作＋よくつかうコピペをおいています。左手はウィンドウと仮想デスクトップの移動とわけて配置しており、余ったところにFnキーを配置してます。Escはコンボで済むことが多いんですが、まれに認識されないときがあるのでこちらにおいています。

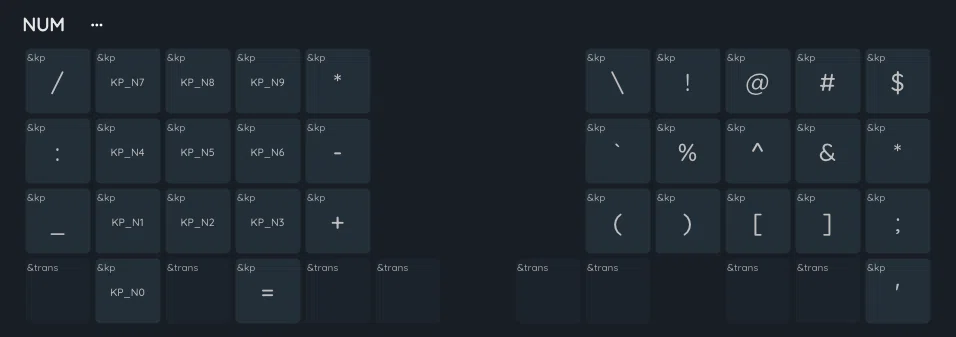

レイヤー4：数字・記号
左手は電卓とほぼ同じ配列にし、よく数字と一緒に使う記号をまとめておいています。ロータリーエンコーダーの場所はroBaでは「.」を配置していましたが、デフォルトレイヤーにあるのでそんなにこまることはありませんでした。
右手はホームポジションあたりから1-8までところにある記号をそのまま配置しています。その横にないと困るけどあまり使わないものを配置し、一番下には（）「」をセットでおいています。また、デフォルトレイヤーにはなかった;と'は右下においています。"を使うことがあまりないので（Python書くなら別だけど）一旦ここにおいています。

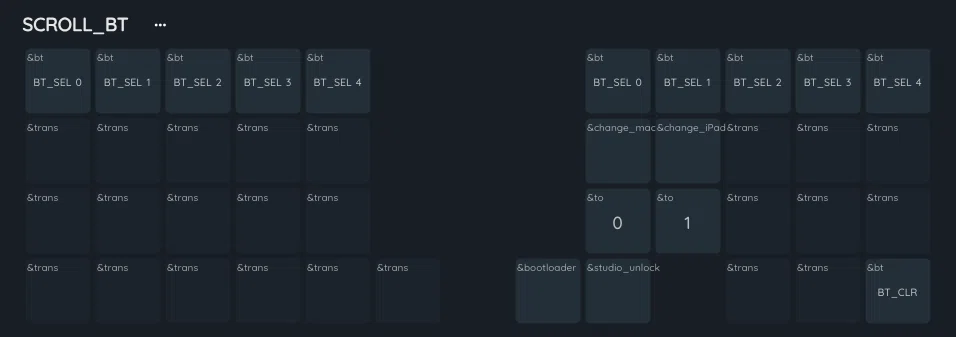

レイヤー6：Bluetooth設定
このへんはまだ途中です。実際に使っているのはMacとiPadの切り替えのマクロを設定しているぐらいです。もうちょっと何かをいれていいかも。
ほかの分割キーボードの使い分け
自宅：気分で使い分け
有線接続なのでkeyballを持ち運ぶことはなくなりました。Cerakeyという重ためのキーキャップを使っているので持ち運ぶには少し不便な状態となっております。家なら音が多少でても気にしなくてもOKなので、お気に入りのものを使っています。
仕事用：roBa
5つ分のキーマップを配置しているというのが一番大きいです。LiNEA40にしてもいいかなと買ったときは思ってましたが、役割を被せる必要もないですし、職場との往復で荷物をそこまで頑張って減らす必要がないと判断しました。あと34mmのトラックボールはやっぱり操作性が抜群にいいんです。
外での個人作業や旅行：LiNEA40
旅行にキーボードを持っていくのはこれまで躊躇していました。一方でMac単体で持って行くのも作業効率が下がるので結局頑張って持っていってました。今ならほぼ荷物にならずに持っていけるので迷うことなくこれを持っていきます。iPadとの組み合わせならもっとコンパクトですし、その場合はテキストワークとかにとどまるんですが、ブログとかであれば十分です。。
コンパクトでも便利さがすごい
初めてのオーソリニアで時々迷うこともありますが、案外このキー数でも使えるものです。定期的に出しているので、機会があれば狙ってみると良いと思います。
カラムスタッガードに慣れていたので操作性もそこまで違いがなく、コンパクトなのに指がちゃんとタイピングできていますし、小型のトラックボールも想像以上の動かしやすさです。親指にあるロータリーエンコーダーはキー数を減らしてでもここにいるべきなんだと、なんでいままでいなかったのかと言いたくなるほどの便利さです。
すでに２台目がほしいところですが、他の人のために我慢しておきます（）
この記事はLiNEA40で書きました
