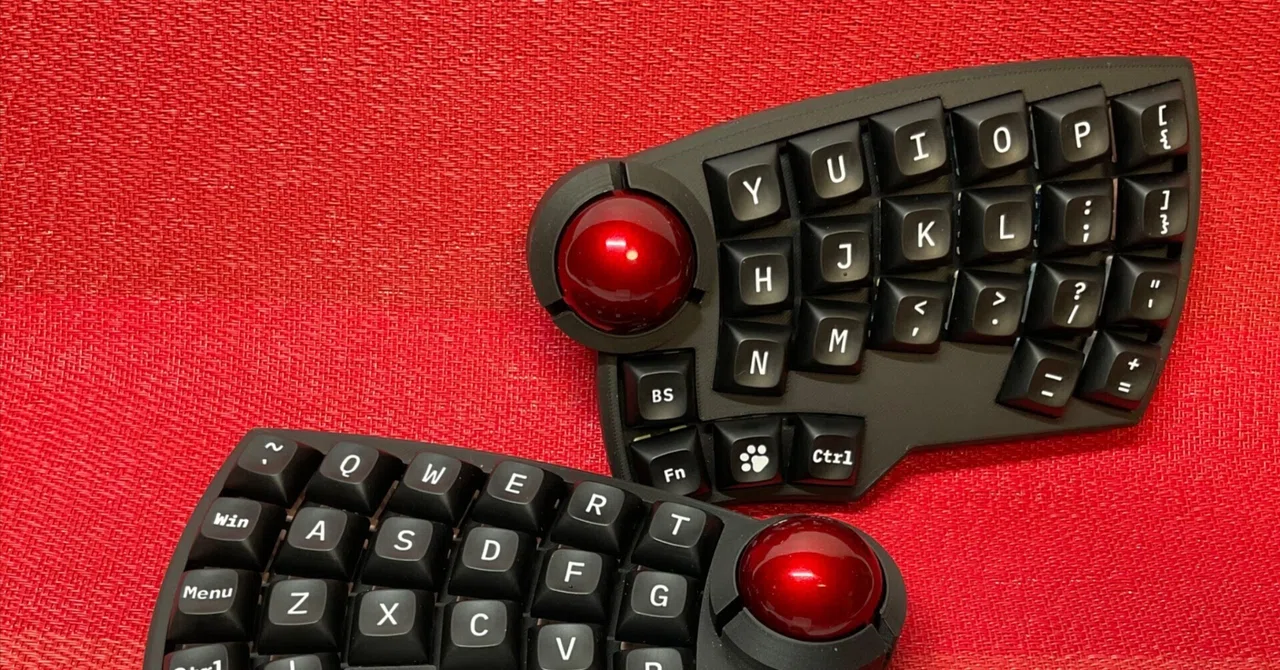

人差し指ダブルトラボの変則配列の分割キーボードを作った話 (後編)

この記事は後編です｡
前編はコチラです。

§5. 物理配列とキー数

配列は Lotus 配列 をベースに自分好みにすこしアレンジした配列にしました｡

Lortus配列は､キーボードの縦列が曲線を描く、蓮の花のような配列です｡

蓮の紫さんが考案された配列で紫さんからいただいたAkashaにハマったため、大好きです。

特徴として、肩幅感覚で分割キーボードを置くと、非常に打鍵しやすい配列です。（詳細は別記事書いたよ。）
個人的には､カラムスタッガードよりよい配列と感じています｡

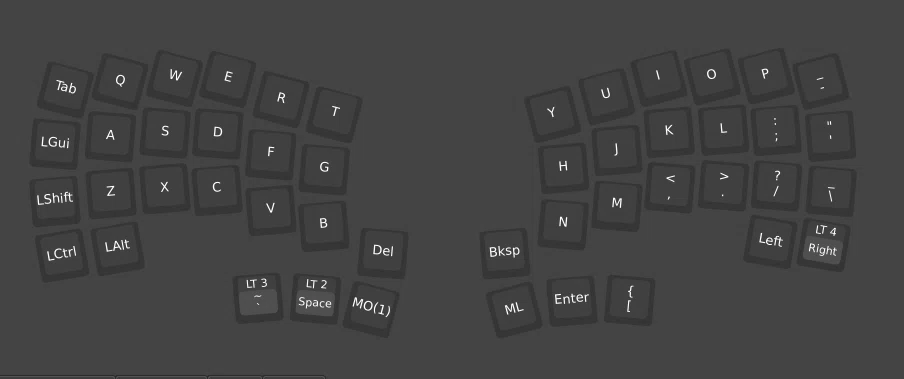

キー数については、私の好みと私の用途を考慮し､48としています｡

これは､紫さんの設計したLotus配列のキーボード、Akashaを参考に私好みに修正したものとなります｡

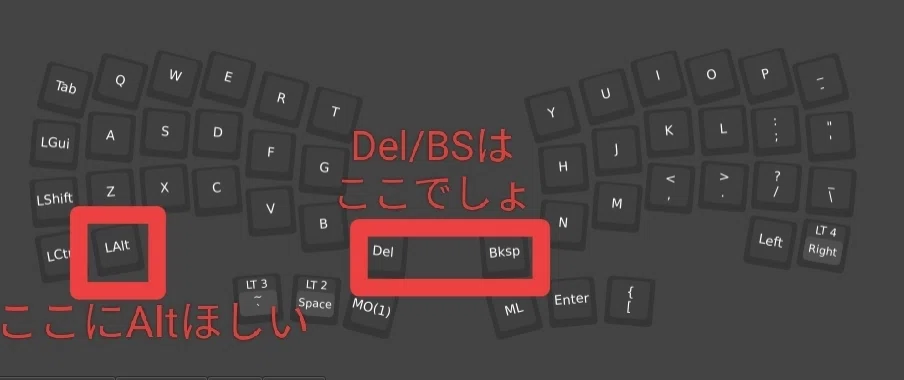

修正した目的としては

• Altキーのために左下に1キー追加

  • CADを使っている際､CtrだけでなくAltもほしい場面が頻発しました｡

  • そこでWin,Alt,Ctrを以下のように割り当てられるようにキーを追加しています。

• BS/Delをここに配置するのが好きなので､追加

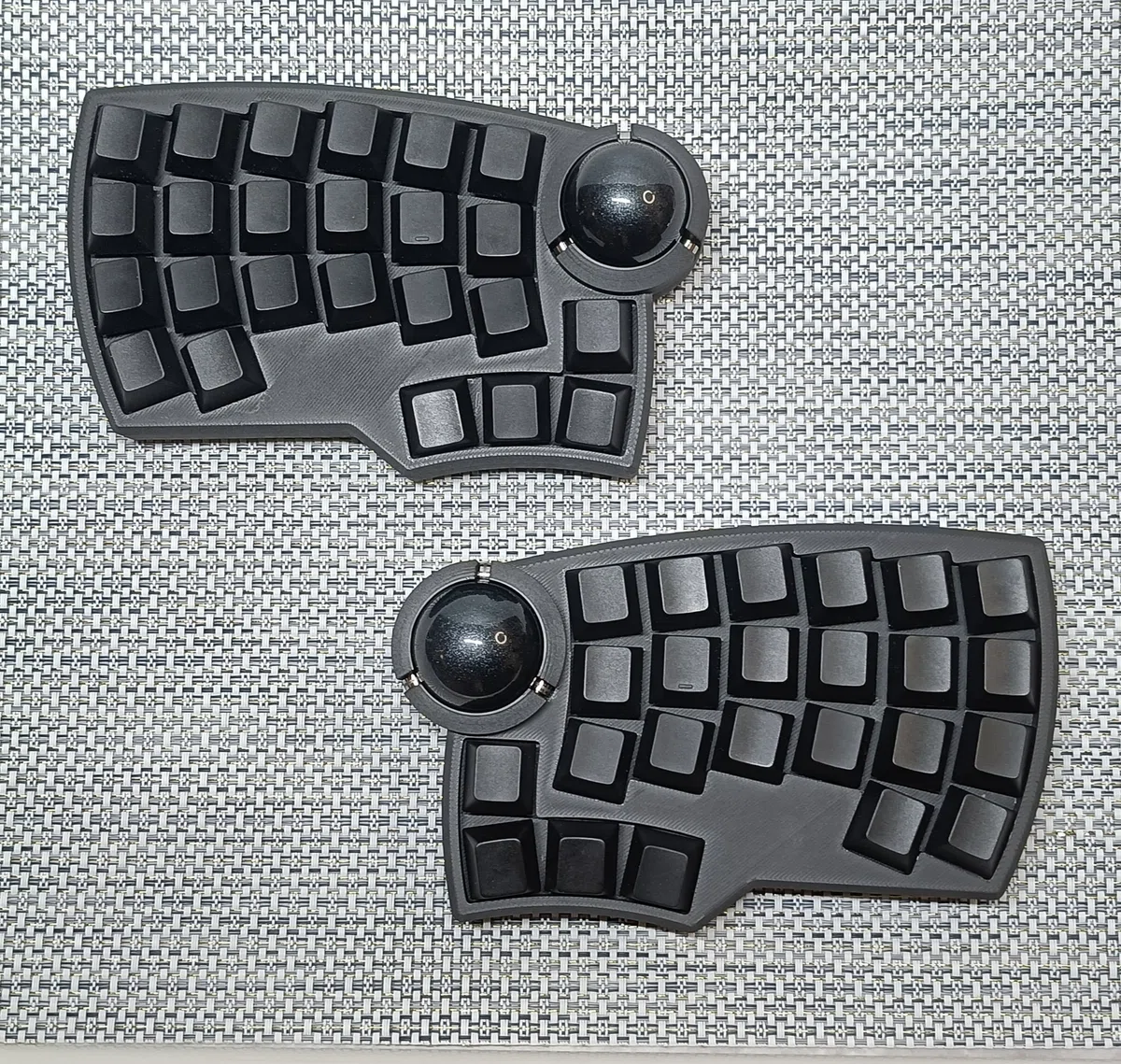

§6. ダブルトラックボールというロマン

ダブルトラボはロマンです!

ずっと一度はダブルトラボキーボードを設計したいとずっと思っていました｡

そこで､この機会に盛り込みました!

ダブルトラボにすることにより左右のデザインがシンメトリーになった部分も個人的に気に入っています｡(シンメトリー大好き派)

せっかくダブルトラボにしたので、ファームウェア側でもダブルトラボのメリットが出るように工夫しています。

まずはスクロール量を変えている点です。

右手側はスクロールキーを押すとスクロールでき、左手側は何も押さなくてもスクロールするように設定しています。

その際、キーコードによるスクロール量に対して､左トラックボールによるスクロール量を多くしています。

こいつがTwitterのダラダラ見するときに有用で、流し読みしたいときは左手トラボ、細かくスクロールしたいときは右手+スクロールキーでスクロールしています。

加えて､特定のレイヤーでは､左手のトラックボールで矢印キーを押せるようにしています｡

これにより､エクセル等の操作が格段にしやすくなりました｡

ファームウェアをいろいろ工夫することで､かなりダブルトラボのメリットを出せたので､結構いいファームができたなと思っています｡

§7. テント角とチルト角

Lotus配列であること､人差し指トラックボールがあることから､だいぶテント角とチルト角を調整しました｡

当初はテンティングのみ実施予定だったのですが、試作の結果チルト角が多少あったほうが､親指キーが打ちやすいと感じたので、LortusOrbでは多少チルトを設けています｡

すごい量の試作を作って､結果的にリストレストがなくても気持ちよく打鍵できる、いい感じの角度を設定できたと自負しています｡

§8. TRRS の位置と配線

左右分割でノートを中央に置く以上、  TRRS の位置 はかなり重要です。

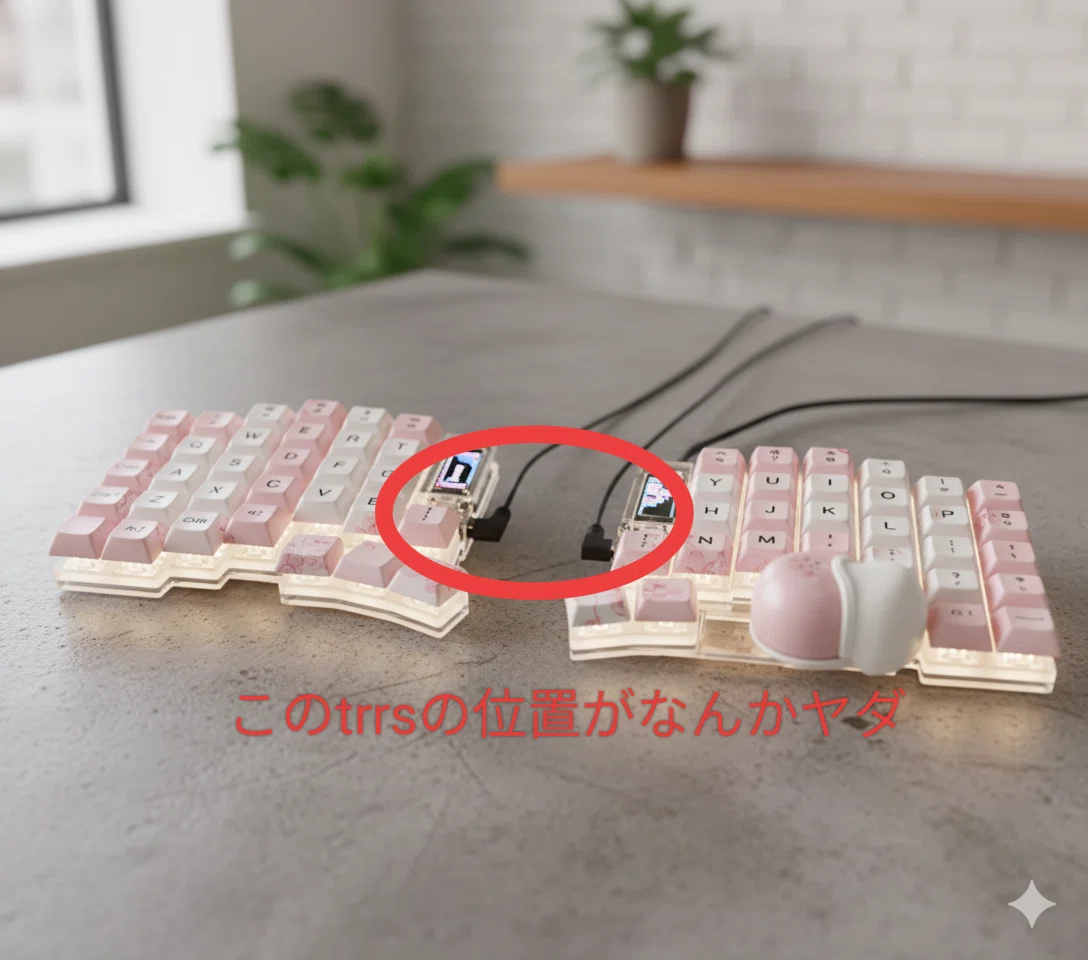

Keyballで個人的に合わない点としては､TRRSソケットの位置がここにある点です｡すごい邪魔｡

そこで私はTRRSケーブルを上部に配置しています｡

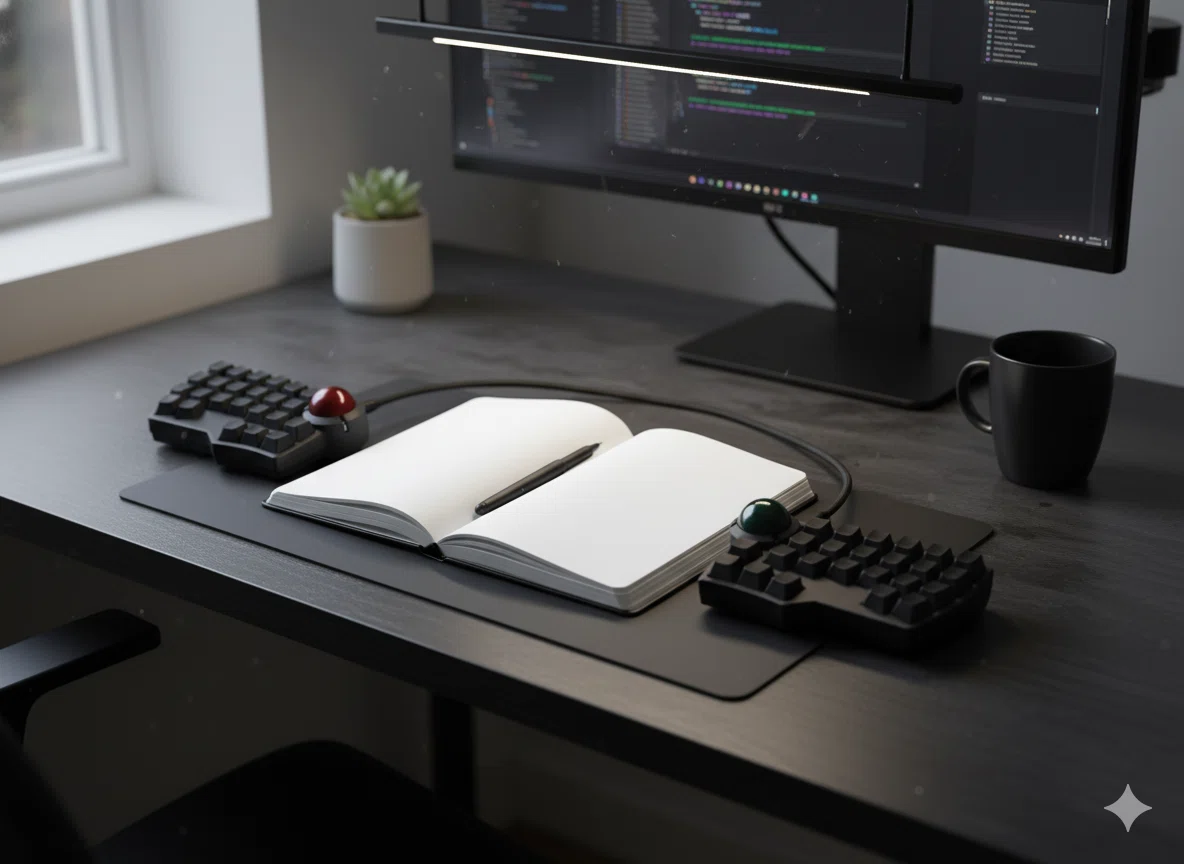

ここに配置すると、50cmストレートのTRRSケーブルを使うと､ちょうどA4サイズの紙が入ります！

かなり細かいこだわりですが､実際にはすごく使いやすくて､毎日ニマニマしてます!

なお、そのこだわりのせいでRP2040 Core-Aを採用し、pcba前提となってしまったので、試作代と技術ハードルが結構あがりました。。。（泣）

§9. デザインの話（一番苦労した…）

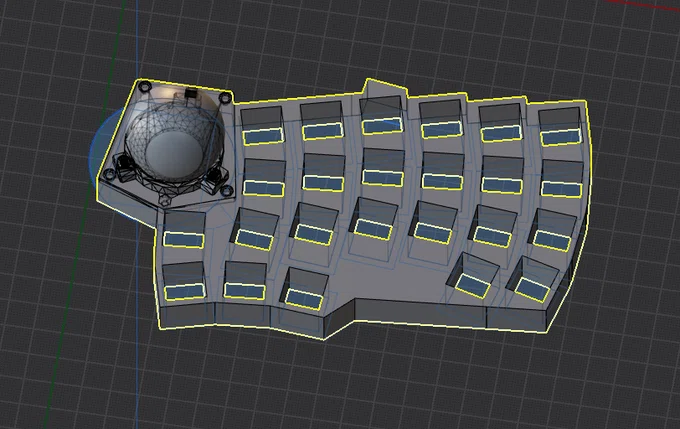

意外とケース外形のデザイン苦労しました｡

キーボードは基本、四角の集合体です。

そこに 円（トラックボール）を入れるのが、思っていた以上に難しかったです。

不用意に入れると四角と円が喧嘩してしまうデザインになっています｡

ここらへんでほかの人のデザインをいろいろ検討して取り込もうとして、苦労しました。

何度も作り直して、「これなら落ち着く」という形にたどり着きました。

正直、一番時間を使ったのは､ここかもしれません。

違和感のないデザインって難しいんですね｡

何気なく使っている日常品のデザインってすごいんだなぁとか改めて感じました｡

§10. やっと完成

こだわりをいろいろ詰め込みましたが、 日々の使用で「めっちゃいいやん……」と感じながら使っています。

ノートを書いて、  キーボードを打って、  トラックボールを転がして、またノートに戻る。

この往復に一切ストレスを感じません。

やっとEndgameにたどり着いた気がしています｡

最後に宣伝 頒布してるよ

LortusOrbは、boothで12月からゆるゆると頒布しております。

興味がある方は、スキをおすか入荷メールを登録してもらえると、やる気がでます。

個人頒布なので､トラブル対応のマージンを確保したく､ゆっくりとしたペースで頒布しておりますので､もし興味がある方はお待ちいただけると幸いです｡
次回は､1月末あたりに頒布予定です｡

この記事はLortusOrbを使って書きました!
