AST7476S（1 MSPS 12 位单端模数转换器）在星载遥测与传感采集链路中的应用研究

一、星载遥测模拟量采集的技术挑战

星上遥测与传感采集要把温度、压力、电流、电压等模拟量转换成数字量送回主控。这类链路的共同要求是：分辨率够（12 位起步）、速率与通道数匹配、功耗低（星上电力宝贵）、并能在 -55 ~ +125 ℃ 与辐射环境下长期工作。AST7476S 是国科安芯推出的低功耗 12 位模数转换器，基于逐次逼近寄存器（SAR）架构并带内部跟踪保持，单电源 2.7 V ~ 5.25 V，直接用电源电压作为参考，输入范围 0 ~ VDD；串行接口兼容 SPI、QSPI、MICROWIRE 与常见 DSP 串口，SOT23-6 六脚封装。连续转换时典型功耗 4.5 mW@3 V / 11 mW@5 V，配合片选进入关断模式后可降至 3 ~ 5 µW 量级。

1.1 精度与线性度

遥测链路的误差会直接变成“看错数”，12 位下 1 LSB 已进入毫伏量级，积分非线性、微分非线性与偏移/增益误差都必须可控，并且不能出现缺失码。

1.2 速率与时钟预算

多路遥测需要轮流采样，单通道速率必须留足余量；更关键的是 SCLK 频率、转换周期与静默时间之间存在硬性预算关系，算错一步吞吐就上不去。

1.3 参考与电源噪声

该器件用电源电压兼作参考，电源一脏，转换结果就脏——这是此类架构最大的风险点，也是设计中最容易被忽视的一环。

1.4 功耗与占空比

星上电力紧张，非连续采样场景应能主动进入关断模式省电，而不是一直保持满功耗。

1.5 抗辐照与宽温

同属商业航天与核电场景，须满足 TID ≥ 100 krad、SEU/SEL ≥ 37 与 -55 ~ +125 ℃ 宽温。

二、AST7476S 电气性能与需求的匹配性

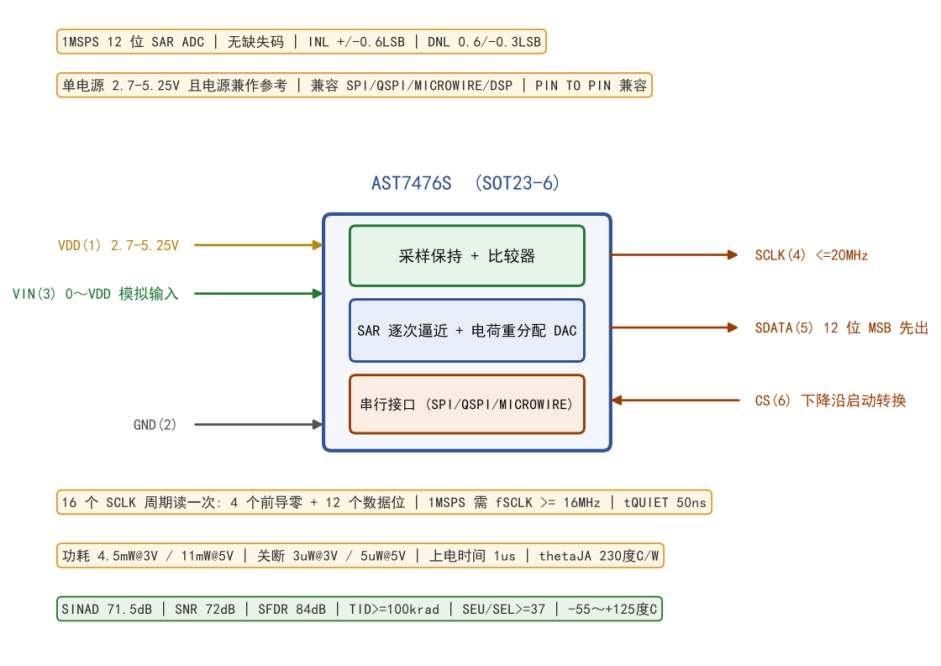

图：AST7476S架构

下表参数取自 AST7476S 数据手册，为后续匹配分析的事实基础。

2.1 静态精度匹配

12 位分辨率且无缺失码，INL ±0.6 LSB、DNL 0.6/-0.3 LSB（典型），偏移误差 ±1.2 LSB、增益误差 ±0.6 LSB、总未调整误差 TUE ±1.2 LSB。换算到实际电压：5 V 量程下 LSB = 5 V / 4096 = 1.22 mV，3 V 量程下 LSB = 3 V / 4096 = 0.73 mV；TUE ±1.2 LSB 对应约 ±1.5 mV（5 V）或 ±0.9 mV（3 V）。对遥测量级（通常几十 mV 以上的变化）而言余量充足。

2.2 动态性能匹配

SINAD 71.5 dB、SNR 72 dB、THD -82 dB、SFDR 84 dB（fIN = 100 kHz，全温）。由 SINAD 换算有效位数：ENOB = (71.5 - 1.76) / 6.02 ≈ 11.6 位，说明 12 位架构在实际噪声与失真条件下可用位数约 11.6 位，账目清晰、便于推算系统误差预算。

2.3 速率与时钟预算匹配

吞吐率 1 MSPS，读一次转换固定 16 个 SCLK 周期（4 个前导零 + 12 个数据位，MSB 先行）。做周期预算：1 MSPS 对应 1000 ns；必须装下 16 / fSCLK 与静默时间 tQUIET 50 ns，即 16 / fSCLK ≤ 950 ns → fSCLK ≥ 16.84 MHz。手册给出 fSCLK 上限 20 MHz，此时 16 个周期仅 800 ns，还剩 150 ns 余量。因此推荐直接把 SCLK 跑到 20 MHz，而不是按“16 MHz 刚好够”的直觉配置——后者无法满足 1 MSPS。

2.4 接口匹配

兼容 SPI、QSPI、MICROWIRE 与多种常见 DSP 串行接口，三线（CS、SCLK、SDATA）即可工作：CS 下降沿启动转换并采样保持输入，第 13 个 SCLK 上升沿切回跟踪模式，第 16 个下降沿后或 CS 上升沿（以先到者为准）SDATA 回到三态。星上主控无需专用 ADC 接口，普通 SPI 外设即可驱动。

2.5 功耗与热匹配

连续转换时 4.5 mW@3 V / 11 mW@5 V（1 MSPS，全温；手册最大值 6 mW / 15 mW）。以 5 V 计单次转换能量约 11 mW / 1 MSPS = 11 nJ；关断模式下 3 µW@3 V、5 µW@5 V，相对连续模式下降约三个数量级。封装热阻 θJA = 230 ℃/W，11 mW 对应的温升仅约 11 mW × 230 ℃/W ≈ 2.5 ℃，几乎不需要散热设计。

2.6 源阻抗匹配

手册给出总谐波失真与源阻抗的关系曲线。按模拟输入电容 CINA = 36 pF 与跟踪/捕获时间 tTH = 400 ns 估算：要把 12 位建立误差压到 1/2 LSB 需约 ln(4096) ≈ 8.3 个时间常数，即 τ ≤ 400 ns / 8.3 ≈ 48 ns，对应源阻抗 R ≈ 48 ns / 36 pF ≈ 1.3 kΩ。因此源阻抗宜控制在 1 kΩ 量级以内（此为按手册参数做的工程估算，实际应以手册 THD-源阻抗曲线复核），最稳妥的做法是用运放直接驱动。

三、集成与架构对系统设计的优化作用

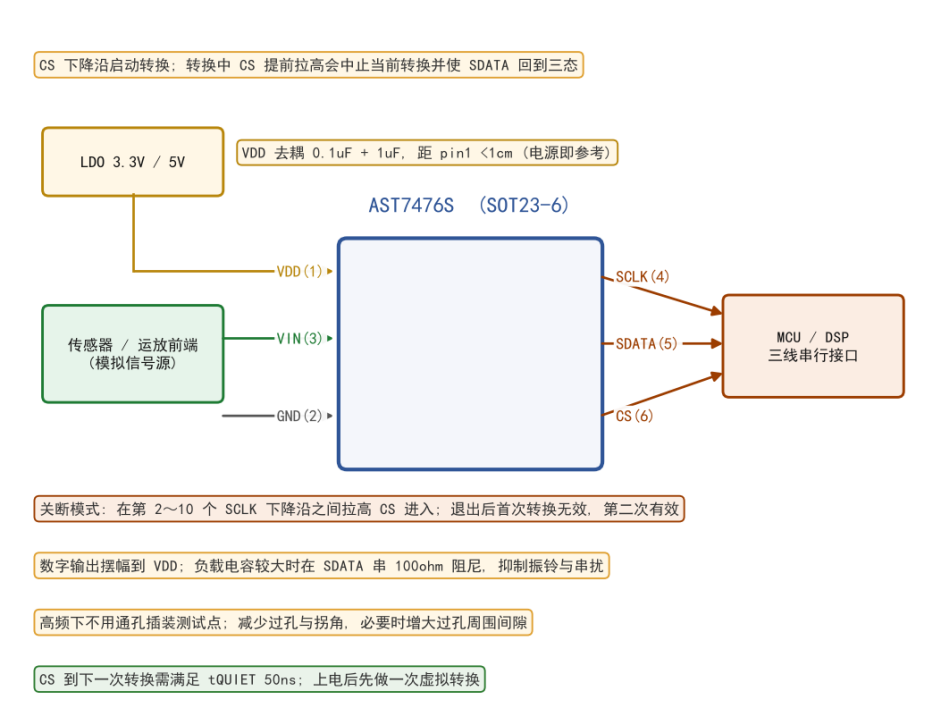

图：AST7476S应用

AST7476S 在系统层面的优化体现在三点。其一，省掉基准与外围：电源兼作参考，无需外部基准芯片；输入为 0 ~ VDD 单端，不必配差分驱动；SOT23-6 六脚、三线串行，星上每一路遥测都能就近布置，显著节省走线、连接器与板面积。其二，功耗随占空比伸缩：连续采样时 4.5 ~ 11 mW；非连续采样时可在第 2 ~ 10 个 SCLK 下降沿之间拉高 CS 进入关断模式，功耗降到 3 ~ 5 µW 量级——对星上按需采集的遥测通道非常关键，通过调节正常/关断时间的比例即可在吞吐与功耗间权衡。其三，时序确定、易做校验：一次转换固定 16 个 SCLK（4 前导零 + 12 数据位），CS 下降沿启动，主控软件可以精确预算采样周期，也便于对数据帧格式做解析与校验。

四、手册事实与设计建议对照

下表把数据手册给出的客观规格与本文给出的工程建议分开呈现，便于读者区分“手册保证什么”与“设计上该怎么做”。

五、抗辐射与可靠性保障

抗辐照与可靠性（手册事实）：AST7476S 为商业航天级产品，总电离剂量 TID ≥ 100 krad(Si)，SEU ≥ 37 MeV·cm²/mg（或 10⁻⁵ 次/器件·天）、单粒子闩锁 SEL ≥ 37 MeV·cm²/mg，工作温度范围 -55 ℃ ~ +125 ℃。作为国产自主可控器件，其晶圆制造与供应链均在境内，契合商业航天与核电等关键领域对供应安全的诉求。

在可靠性层面，AST7476S 单电源运行、无外部基准，删掉了一条外部器件失效路径；上电后先做一次虚拟转换、关断退出后第二次转换才有效，这类明确的状态机行为让主控软件可以确定性地管理采样流程，避免把无效数据当成真值使用。模拟输入端自带二极管钳位，配合 10 mA 电流限制要求，使其在传感器侧异常（如浪涌、断线）时更不容易被损坏。TID ≥ 100 krad、SEU/SEL ≥ 37 与 -55 ~ +125 ℃ 宽温，使它可以直接用于商业航天与核电等恶劣环境的遥测采集；HBM ±3500 V、CDM ±1500 V 的 ESD 等级也满足标准装配流程。

六、结论

综上，AST7476S 以“1 MSPS、12 位无缺失码、电源即参考”的特性，在星载遥测与传感采集中具备明确价值：它用一颗 SOT23-6 同时解决了精度、速率、功耗与占板面积四个约束，尤其适合通道数多、单路速率中等的分布式采集架构。从产业趋势看，商业航天与低轨星座的遥测点位数随平台复杂度快速上升，采集节点正从集中式向分布式演进，对“小体积、低功耗、抗辐照、接口通用”的 ADC 需求持续增长，此类国产器件将成为标准配套。工程落地时紧扣“VDD 干净、SCLK 给足、CS 别提前拉高、上电先试读一次”四条主线即可稳定发挥手册标称性能。
