0.9 Ω 单通道模拟开关 ASL3159S 的关键特性与设计要点

在卫星、核电与机器人这类系统里，信号链路上有一条不太起眼却极难处理的需求：当某一路支路断电时，它必须从整条共享总线上“彻底消失”。如果断电支路的开关仍存在漏电通路，它就会把共享节点拉低、把电流白白灌掉，甚至干扰其它正常支路的工作。与此同时，精密信号路由又要求开关自身尽可能“透明”——导通电阻要低到几乎量不出来，切换引入的失真与电荷台阶要小到不影响后级采样。ASL3159S 是国科安芯推出的单通道 SPDT 模拟开关，把这两项需求同时做进了一颗 SC70-6 芯片：典型导通电阻仅 0.9 Ω，−3dB 带宽 100 MHz，开启/关断时间 11 ns / 7 ns，5 V 下总谐波失真 0.005%，并在 V+ = 0 时提供断电隔离。本文从需求、参数、结构与外围设计四个层面展开。

一、低导通电阻与断电隔离为什么同样重要

先说导通电阻。模拟开关串在信号路径上，它的电阻会与后级阻抗形成分压，直接变成增益误差；更麻烦的是这个电阻随信号电压变化，于是误差变成非线性。把导通电阻从 3 Ω 级降到 0.9 Ω 级，带来的不只是“少了 2 Ω”这么简单——它让开关在系统精度预算里的分量从“必须核算”降到“近乎可忽略”。以 600 Ω 负载为例，0.9 Ω 引入的分压误差只有约 0.15%。

再说断电隔离。冗余与热备份系统里，备份支路通常处于断电状态。如果断电后开关内部的 ESD 二极管或寄生通路仍与共享总线相连，备份支路就会变成一个漏电支路：它把总线电压往低拉、把信号能量白白消耗，严重时还会让总线电压偏离正常工作点。断电隔离的作用，就是在 V+ = 0 时让 NO、NC、COM 三个端口对电源与地都呈高阻，使这条支路在电气上真正“离线”。手册给出的断电漏电指标为不超过 10 µA，这是可以放心接在共享总线上的量级。

这两项能力合在一起，决定了 ASL3159S 的定位：它不是通用型的多路开关，而是精密信号路由与冗余支路切换场景下的“透明开关”。

二、ASL3159S 的关键参数与性能边界

照例先把手册的关键指标列成表，再逐条解读它的设计含义。

导通电阻与一致性。0.9 Ω 的典型导通电阻配合 0.05 Ω 的通道间匹配和 0.24 Ω 的平坦度，意味着开关对信号的“形状”干扰很小。对 600 Ω 负载来说，0.9 Ω 造成的分压误差约 0.15%；如果后级是高阻输入（10 kΩ 以上），误差降到 0.009% 量级，几乎可以不计。

失真与电荷注入。5 V 供电、600 Ω 负载下 THD 仅 0.005%，非常适合音频与精密信号的无失真通过。但要注意手册给出的其余工作点：3.3 V 时 THD 为 0.03%、1.8 V 时升至 0.35%，低压场合必须重新核对失真预算。电荷注入方面，5 V 下为 22 pC，按手册测试条件 CL = 1 nF 折算，会在负载上形成约 22 mV 的切换台阶——这是后级采样开始前必须等待或吸收的量。

切换速度与带宽。tON 11 ns、tOFF 7 ns，配合 9 ns 的先断后合时间，使这颗器件既能做快速切换，又不会在切换过程中短接两路信号。100 MHz 的 −3dB 带宽覆盖了绝大多数精密模拟信号与中速数字信号的频段。

隔离与串扰。关断隔离与串扰在 1 MHz 下均为 −64 dB，比双路型号好出约 20 dB 量级，这对多路精密信号共存的环境是明显的优势——未被选中的通道几乎不会“说话”。

控制与功耗。控制输入可承受 5.5 V 且兼容 1.8 V 逻辑，意味着无论主控是 1.8 V、3.3 V 还是 5 V 都可以直接驱动，省掉一级电平转换。静态电流不超过 1 µA，常开通道的功耗可以忽略。

三、内部结构与通电、断电两种状态

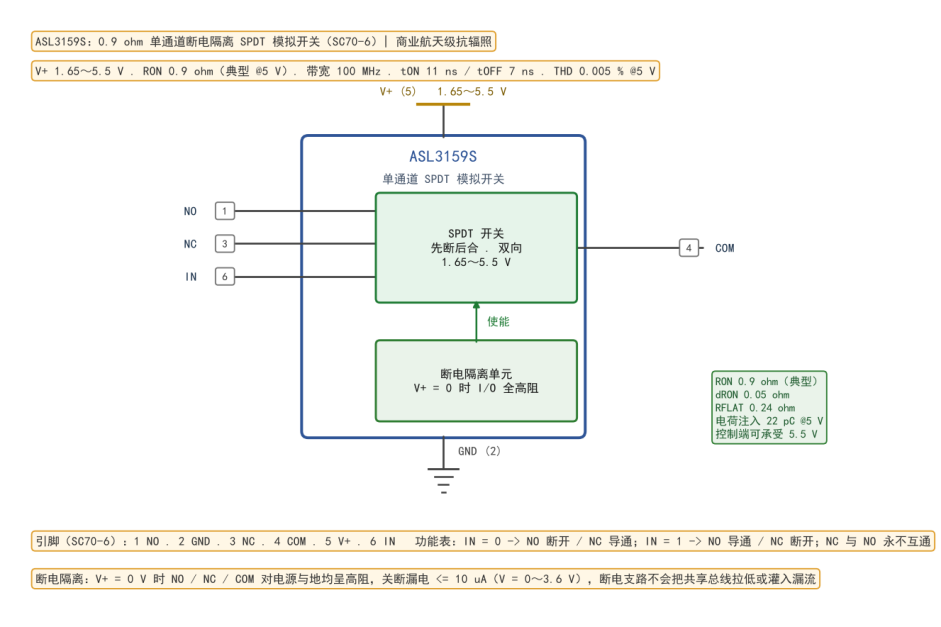

图：ASL3159S 内部结构与引脚定义（SC70-6，含断电隔离单元）

ASL3159S 内部由一只 CMOS 传输门与一个断电隔离单元构成。通电状态下，传输门按控制脚逻辑动作：IN 为低时 COM 接到 NC，IN 为高时 COM 接到 NO，两路永不互通，切换过程先断后合。由于传输门由 NMOS 与 PMOS 互补并联，导通电阻在整个 0 ~ V+ 范围内都保持平坦，信号也因此可以双向流动。

断电状态是这颗器件区别于常规模拟开关的关键。当 V+ 降到 0 V 时，断电隔离单元会使 NO、NC、COM 三个端口同时进入高阻状态，切断了可能存在的漏电通路。手册明确给出该状态下的漏电不超过 10 µA（测试电压范围 0 ~ 3.6 V）。SC70-6 的六只引脚定义清晰：1 脚 NO、2 脚 GND、3 脚 NC、4 脚 COM、5 脚 V+、6 脚 IN。

四、外围设计要点与信号保真

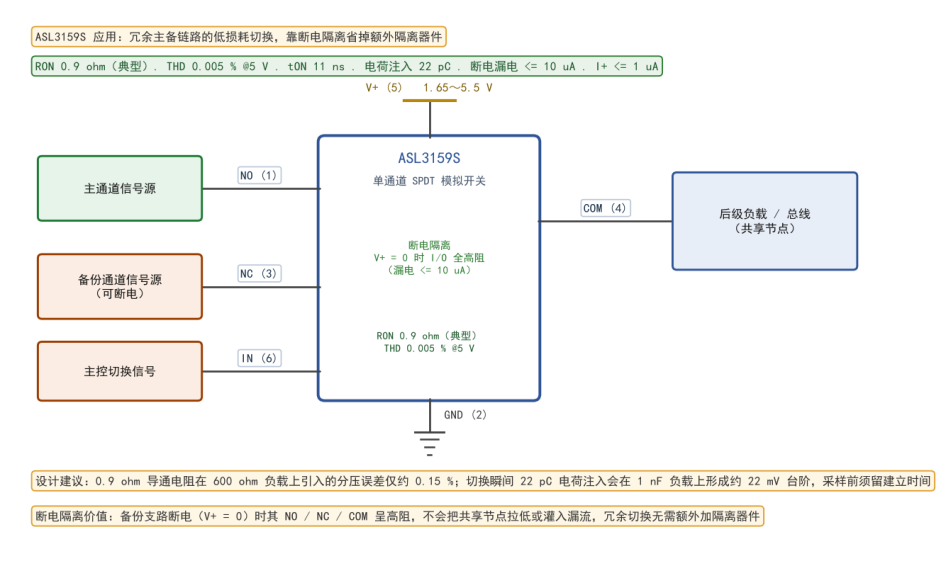

图：ASL3159S 典型应用：冗余主备链路的低损耗切换与断电隔离

第一，让开关尽可能“透明”。0.9 Ω 的导通电阻已经很低，但若要进一步压低其影响，应让后级阻抗远高于它。后级为 600 Ω 时误差约 0.15%，为 10 kΩ 时降到 0.009% —— 设计时把这两档都算一遍，就能判断这颗开关是否需要进入误差预算。

第二，给电荷注入留出建立时间。切换瞬间 22 pC 的注入电荷会在负载电容上形成台阶。若负载为 1 nF，台阶约 22 mV；若负载更小，台阶更高。对高分辨率采样系统，应在切换后等待数个 RC 时间常数再启动转换，或在前端加一级小 RC 网络吸收这份电荷。

第三，断电隔离要落到系统设计里。冗余切换的核心诉求是“备份支路断电后不影响主路”。接入时要确认：备份支路的 V+ 与共享总线的电压范围都在手册的断电漏电测试范围内（0 ~ 3.6 V），超出范围应重新评估漏电行为。

第四，去耦与控制线。V+ 与 GND 之间就近放 0.1 µF 陶瓷电容；控制输入虽可承受 5.5 V，但长线仍建议串小电阻抑制振铃，避免陡边沿通过寄生电容耦合进模拟路径。

五、典型应用场景与选型依据

冗余主备链路切换：主通道与备份通道经 NO/NC 接入，COM 接共享节点或后级负载。备份支路断电时靠断电隔离自动“隐身”，省掉额外的隔离器件与继电器。

精密信号与音频路径：0.005% 的 THD 与 0.9 Ω 的导通电阻，使它适合做需要高保真的模拟信号路由、滤波网络切换与增益档位切换。

便携设备的信号门控：1.65 V 的最低工作电压与微安级静态电流，适合电池供电系统。

星载与核电信号采集：−55 ℃ ~ +125 ℃ 的宽温范围与商业航天级抗辐照能力，使其可直接用于星上遥测与核电仪控的信号通道切换。

机器人关节传感与电源域切换：低导通电阻带来的低压降，对电池供电的机器人系统意味着更少的能量浪费。

六、选型对比与注意事项

同产品线内的 ASL3157S 与 ASL3159S 是两种取舍：前者双通道、120 MHz、RON 3.0 Ω；后者单通道、100 MHz、RON 0.9 Ω 并带断电隔离。选型逻辑可以简化为一句话——需要两路同时切换或更宽带宽选 ASL3157S，需要极低导通电阻或断电隔离选 ASL3159S。

另外两点提醒：手册中 ±200 mA 连续、±400 mA 峰值属于绝对最大额定值，是损坏边界而非工作条件；断电隔离的漏电指标是在 0 ~ 3.6 V 的端口电压下给出的，若系统共享节点的电压范围超出该区间，应先用实测确认漏电行为再放行。

七、总结

ASL3159S 把“0.9 Ω 极低导通电阻、100 MHz 带宽、0.005% 失真、断电隔离”四项能力压缩进一颗 SC70-6：它让开关在精密信号路径里接近透明，又让断电的备份支路在电气上真正离线。设计时的三个关键词是——后级阻抗与 0.9 Ω 的比例、22 pC 电荷注入带来的 22 mV 台阶、以及断电隔离所适用的端口电压范围。

抗辐照与可靠性（手册事实）：该器件为商业航天级产品，总电离剂量 TID ≥ 100 krad(Si)；单粒子翻转 SEU ≥ 37 MeV·cm²/mg（或 10⁻⁵ 次/器件·天）、单粒子闩锁 SEL ≥ 37 MeV·cm²/mg；工作温度范围 −55 ℃ ~ +125 ℃。作为国产自主可控器件，其晶圆制造与封测均可在境内完成，契合商业航天、核电等关键领域对供应安全的要求。
