ASO622S（双通道低电压、低功耗、轨到轨输入/输出 CMOS 运算放大器）在星载传感器信号调理与有源滤波链路中的应用研究

一、商业航天星载传感器信号调理与有源滤波的技术挑战

星载电子设备的模拟前端里，运算放大器承担着最基础也最难做好的角色：把温度、压力、光电、电流等传感器输出的微弱电压先缓冲、再滤波、后送进 ADC。这中间有三个绕不开的矛盾——信号幅度小但动态范围要够大、滤波要准但功耗要省、单板电源可能是 1.8 V 也可能是 5 V。ASO622S 是国科安芯推出的双通道 CMOS 运算放大器：轨到轨输入与输出，增益带宽积 6.5 MHz、压摆率 2.9 V/µs、相位裕度 64°，单位增益稳定；单路静态电流仅 700 µA（5.5 V 时最大 1000 µA），短路输出电流达 ±70 mA。电源支持单电源 2.5 V ~ 5.5 V（双电源 ±1.25 V ~ ±2.75 V），SOP8 封装，工作温度 -55 ℃ ~ +125 ℃，属商业航天级抗辐照产品。

1.1 微弱信号与动态范围

传感器输出往往只占 ADC 量程的一小段。若运放输入或输出摆幅距电源轨还有几百毫伏，这段量程就被白白浪费，等效分辨率随之下降。星上电源电压本来就低，量程浪费的代价更大。

1.2 速度与功耗的矛盾

有源滤波器需要足够的环路增益来保证截止频率与 Q 值准确，这就意味着运放要有带宽余量；而星上电力紧张，常驻模拟通道又不能功耗过高。二者在通用器件上往往互相牵制。

1.3 高阻源与偏置电流

光电二极管、pH 电极一类高内阻传感器的源阻抗可达 MΩ 量级。此时运放输入偏置电流会直接在源阻抗上产生误差电压；偏置电流若还随温度漂移，误差就更难补偿。

1.4 单双电源与上电保护

星上既有单电源轨也有 ±1.25 V ~ ±2.75 V 的双电源轨，器件要能同时适应；输入端还必须能承受传感器侧异常（浪涌、断线）而不被损坏。

1.5 抗辐照与宽温

商业航天与核电电子须承受空间辐射与 -55 ~ +125 ℃ 宽温，地面工业级器件在此环境下易失效或漂移超限。

二、ASO622S 电气性能与需求的匹配性

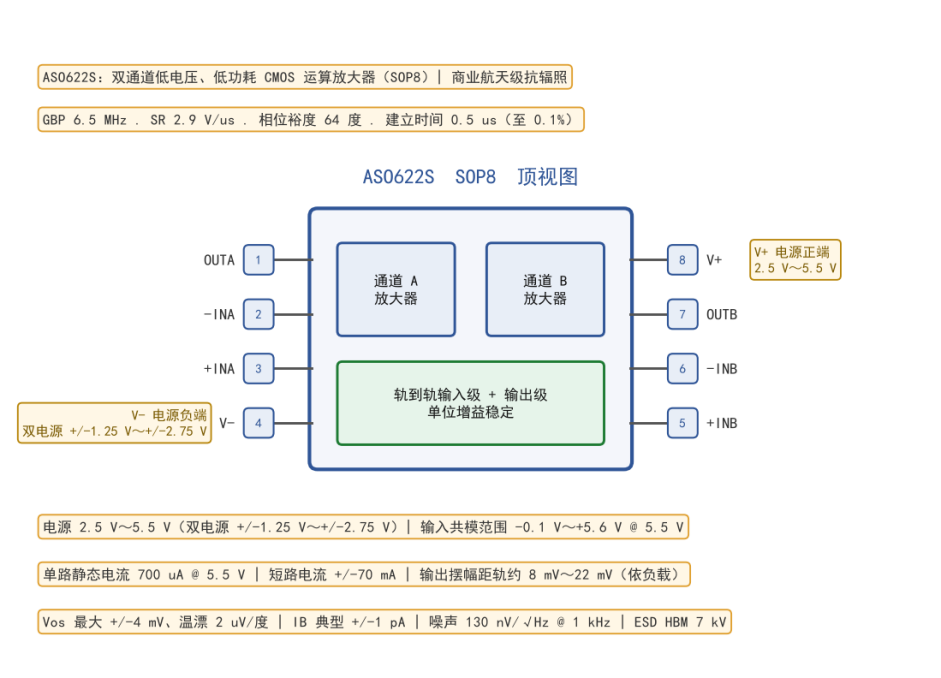

图：ASO622S架构

下表参数取自 ASO622S 数据手册，为后续匹配分析的事实基础。

2.1 带宽与滤波需求匹配

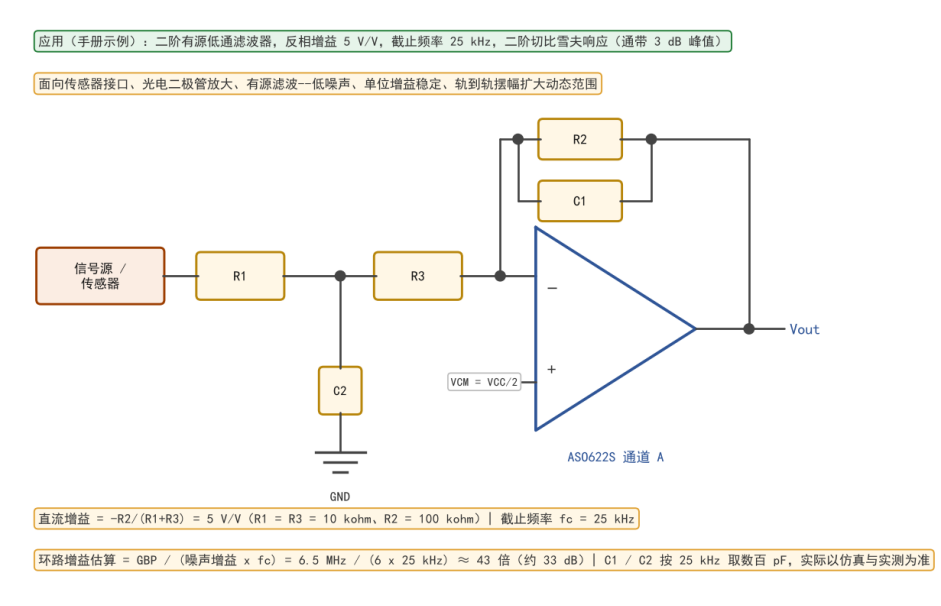

手册应用示例是一组二阶低通滤波器：反相增益 5 V/V、截止频率 25 kHz。按反相结构估算噪声增益 NG = 1 + R2/(R1+R3) = 1 + 5 = 6，则截止频率处的环路增益约为GBP /（NG × fc）= 6.5 MHz /（6 × 25 kHz）≈ 43 倍（约 33 dB），足以把截止频率与 Q 值稳稳锁住。对中低速的传感器调理通道而言，6.5 MHz 的带宽余量相当充裕。

2.2 压摆率与信号摆幅匹配

手册压摆率 SR = 2.9 V/µs。以 25 kHz、5 Vpp 的正弦信号为例，其最大变化率为2π × 25 kHz × 2.5 V ≈ 0.39 V/µs，仅为压摆率上限的约 13%，说明该器件在整个信号周期内都不会进入压摆受限状态，波形不会因转换速率不足而失真。建立时间 0.5 µs（至 0.1%）相对 25 kHz 的 40 µs 周期只占 1.25%，留有充分裕量。

2.3 输入偏置与高阻传感匹配

输入偏置电流典型 ±1 pA（最大 ±10 pA），输入失调电流典型 ±1 pA。对 1 MΩ 内阻的光电二极管前置放大，1 pA 偏置仅产生约 1 µV 的误差电压，几乎不构成影响；配合轨到轨输入范围（-0.1 V ~ +5.6 V @ 5.5 V），可把传感器信号完整地交给后级处理。

2.4 输出摆幅与负载驱动匹配

轨到轨输出在 RL = 10 kΩ 时距电源轨约 12 ~ 17 mV、RL = 2 kΩ 时约 8 ~ 22 mV（手册给出区间）。以 5 V 量程、12 位分辨率换算，1 LSB = 5 V / 4096 = 1.22 mV，即输出摆幅的“损失”约 10 LSB；若换成常见非轨到轨器件（通常损失数百毫伏），代价将高达上百 LSB。同时 ±70 mA 的短路电流意味着它能直接驱动一定容量的线缆或后级 RC 负载。

2.5 电源域匹配

单电源 2.5 V ~ 5.5 V、双电源 ±1.25 V ~ ±2.75 V，覆盖星上常见的 5 V 模拟轨、3.3 V 数字混合轨以及 ±2.5 V 传统双电源设计；绝对最大电源电压 6.5 V，为电源瞬态留出了余量。两种供电方式只需决定 V- 接 GND 还是负轨，PCB 布局不必改动。

2.6 功耗与热匹配

单路静态电流 700 µA @ 5.5 V（最大 1000 µA），双通道合计约 1.4 mA，在 5.5 V 下约 7.7 mW。SOP8 的热阻 θJA = 158 ℃/W，对应自热温升仅约 7.7 mW × 158 ℃/W ≈ 1.2 ℃，几乎可以忽略，这使其在密闭星载机箱内也不会成为热设计负担。

三、集成与架构对系统设计的优化作用

图：ASO622S应用

ASO622S 把“双通道 + 轨到轨 + 低功耗”做进一颗 SOP8，在系统层面带来三点优化。其一，一颗顶两路：双通道独立放大器可分别承担“缓冲 + 滤波”两级，或同时处理两路传感器，省掉一颗封装与配套的旁路电容，板级面积与物料数量同步下降。其二，量程不再浪费：轨到轨输入（-0.1 V ~ +5.6 V @5.5 V）与轨到轨输出（距轨仅 8 ~ 22 mV）把可用动态范围几乎完全交给信号本身。以 5 V、12 位系统计，输出端损失仅约 10 LSB，而常见非轨到轨器件动辄损失上百 LSB——等效分辨率差距立现。其三，驱动能力富余：±70 mA 的短路输出电流意味着它不仅能驱动 ADC 输入，还能直接带动一定容量的线缆或后级 RC 网络，为系统集成留出余地；而 700 µA/通道的静态电流又让这份驱动能力不必以功耗为代价。

四、手册事实与设计建议对照

下表把数据手册给出的客观规格与本文给出的工程建议分开呈现，便于读者区分“手册保证什么”与“设计上该怎么做”。

五、抗辐射与可靠性保障

抗辐照与可靠性（手册事实）：ASO622S 为商业航天级产品，总电离剂量 TID ≥ 100 krad(Si)，SEU ≥ 37 MeV·cm²/mg（或 10⁻⁵ 次/器件·天）、单粒子闩锁 SEL ≥ 37 MeV·cm²/mg，工作温度范围 -55 ℃ ~ +125 ℃。作为国产自主可控器件，其晶圆制造与供应链均在境内，契合商业航天与核电等关键领域对供应安全的诉求。

在可靠性层面，ASO622S 的输入端自带二极管钳位到电源轨，配合手册要求的 10 mA 限流，使其在传感器侧异常（浪涌、断线感应）时不易被损坏；轨到轨输入输出把动态范围交还给信号，减少了因摆幅不足而被迫提高增益带来的噪声放大。TID ≥ 100 krad、SEU/SEL ≥ 37 与 -55 ~ +125 ℃ 宽温使其可直接用于商业航天与核电站环境；ESD 方面 HBM 7 kV、CDM 2 kV，也为人工装配与在轨维护留出了操作余量。低至 700 µA/通道的静态电流配合 1.2 ℃ 量级的自热温升，则从根本上降低了长期工作的热应力。

六、结论

综上，ASO622S 以“6.5 MHz 带宽、2.9 V/µs 压摆率、单路仅 700 µA”的特性，在星载传感器信号调理与有源滤波链路中具备明确价值：它用一颗 SOP8 同时解决了动态范围、速度功耗比与双通道集成三件事。从产业趋势看，低轨星座与商业航天正进入规模化部署阶段，星上传感器数量激增、模拟前端通道数随之上升，对“轨到轨、低功耗、双通道、抗辐照”的通用运放需求持续增长，此类国产器件将成为标准配套。工程落地时紧扣“VDD 干净、输入别贴轨、负载别低于 2 kΩ、双电源注意 V- 上电顺序”四条主线，即可稳定发挥手册标称性能。
