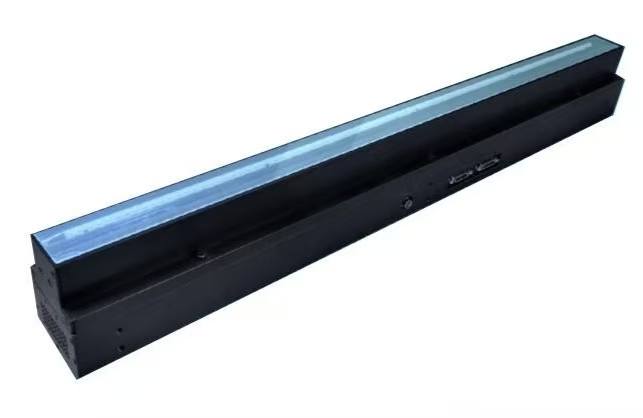

CIS线扫相机选型指南：阿瑞斯智能设备助力工业检测精准高效

在工业自动化与智能制造快速发展的今天，机器视觉检测已成为提升产品质量、降低人工成本的关键技术。作为国内领先的CIS扫描相机与嵌入式视觉系统解决方案供应商，江苏阿瑞斯智能设备有限公司凭借自主研发的CIS线扫相机系列产品，正在为PCB、卷材薄膜、包装印刷等多个行业提供高性能的视觉检测方案。

为什么选择CIS线扫相机？

相比传统线扫相机，阿瑞斯CIS线扫相机具有以下显著优势：

1.精度高：最高分辨率可达2400dpi，检测精度达10μm级别

2.速度快：最高行频可达128kHz，满足高速产线需求

3.结构紧凑：集成微镜头阵列与光源，安装占用空间小

4.成本优势：国产化方案，可根据检测幅面灵活选型

5.抗干扰能力强：接触式成像，无畸变，图像质量稳定

核心产品与技术亮点

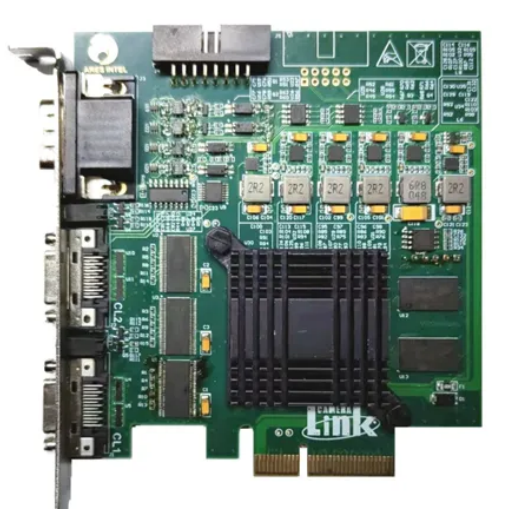

阿瑞斯Camera Link图像采集卡

作为相机系统的核心配套产品，阿瑞斯Camera Link采集卡采用工业级PCI Express Gen 2.0标准，具备以下特性：

· 支持Base、Medium、Full及80位等多种Camera Link配置

· 最高运行频率达85MHz，带宽超过1.7GB/s

· 配备16GB DDR3缓存，满足高速图像采集需求

· 支持PoCL供电，简化布线

· 兼容Windows 7/10 32/64位系统

· 支持客户定制化FPGA算法集成

多接口方案选择

阿瑞斯提供网口方案与Camera Link方案两种传输方案，覆盖不同应用场景：

行业选型指导

PCB检测

PCB板检测是阿瑞斯线扫相机的核心应用场景之一，主要检测项目包括：

· 元件缺失与偏移

· 开路短路检测

· 线宽线径测量

· 字符识别与表面瑕疵

· 孔径大小与位置检测

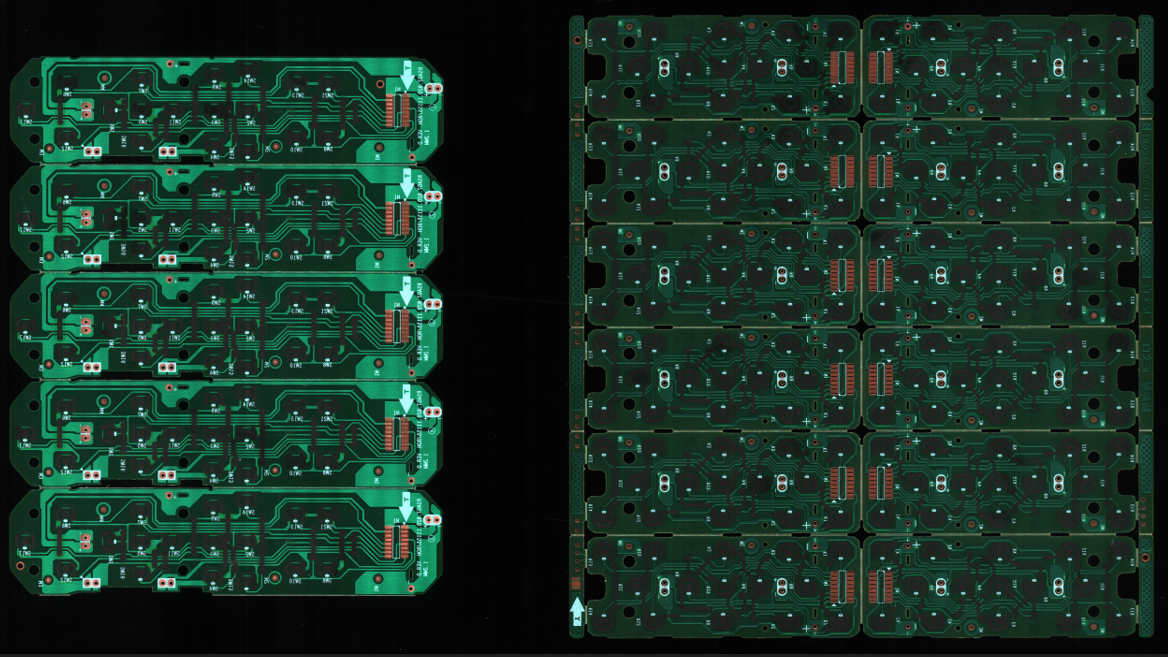

Ares实拍示例图1

选型建议：

· 宽幅：根据PCB板尺寸选择400mm-947mm

· 分辨率：推荐1200dpi或2400dpi

· 接口：推荐Camera Link接口，黑白图像

卷材薄膜检测

针对薄膜、卷材类材料的表面质量检测，检测项目涵盖：

· 气泡、裂纹、杂质

· 褶皱、起泡、漏光

· 宽度、长度、厚度误差

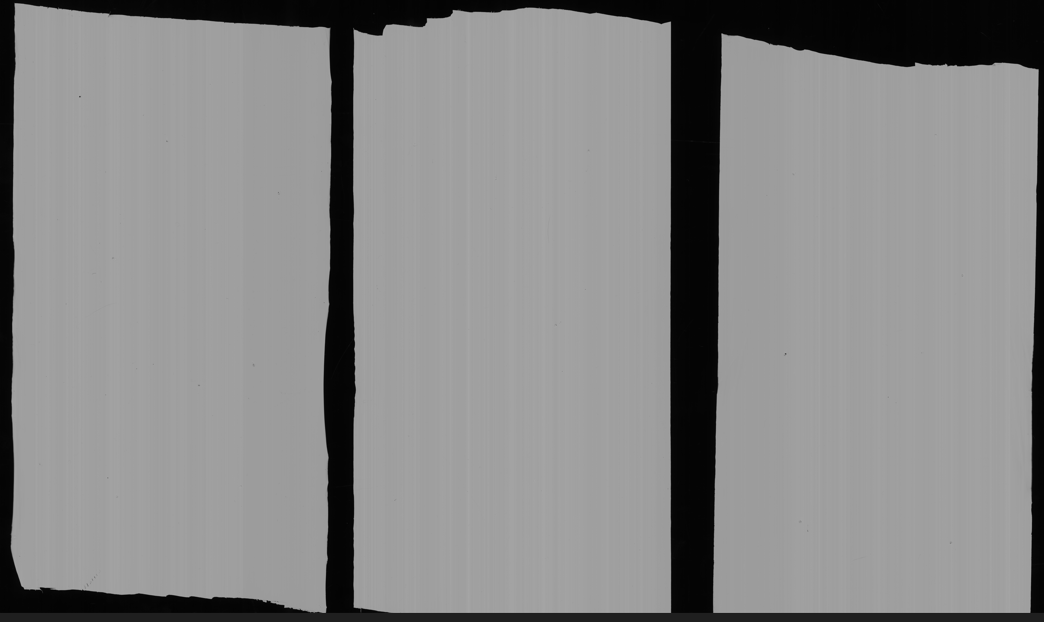

Ares实拍示例图2

选型建议：

· 宽幅：推荐1米以上型号

· 分辨率：1200dpi以上

· 排列方式：表面检测采用一字型排列，测宽采用品字型排列

包装印刷检测

适用于布匹、包装盒、印刷品的质量管控：

· 颜色准确性检测

· 字符缺失与漏印

· 二维码、条形码识别

· 纹路与划痕检测

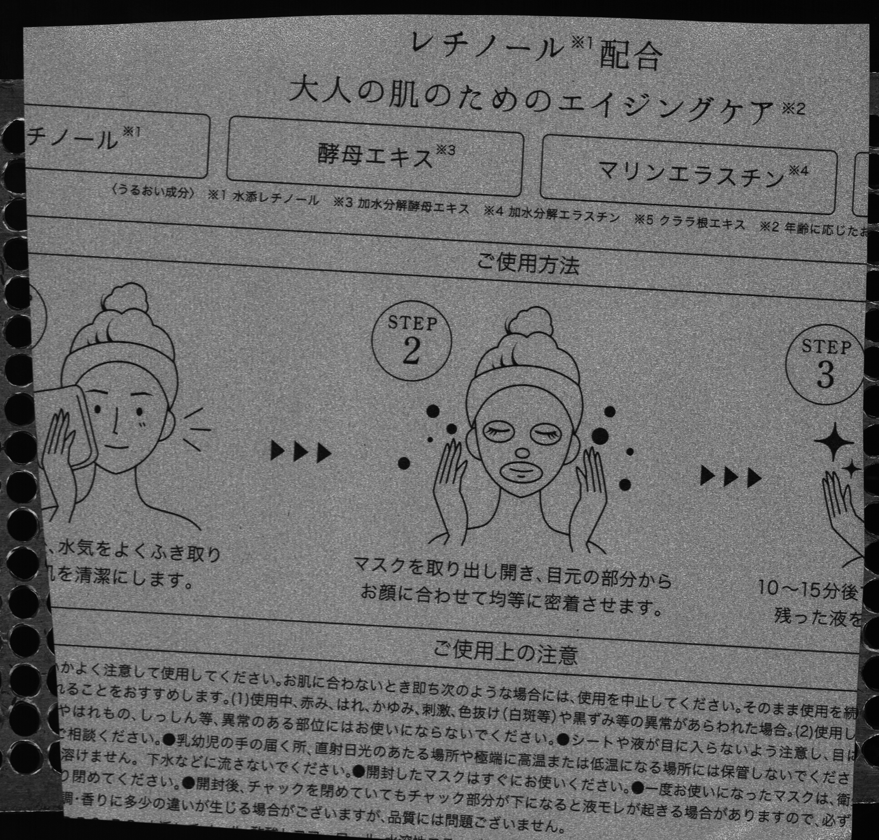

Ares实拍示例图3

选型建议：

· 宽幅：800mm以下

· 分辨率：600dpi或1200dpi

· 接口：需彩色图像时推荐Camera Link接口

其他应用领域

阿瑞斯CIS线扫相机还可广泛应用于：

· 玻璃检测

· 瓷砖表面检测

· 纺织品质量检测

· 金属表面检测

· 蜂窝陶瓷检测

常见问题解答

Q1：CIS线扫相机需要哪些硬件准备？

A：需要准备阿瑞斯宽幅线扫相机、电源线、数据线（CCL/CamLink线选配）、采集卡（选配），以及配置Win7/Win10系统、内存40GB以上、预留PCIe插槽的工控机。

Q2：外部触发如何设置？

A：可通过Shaft Encoder Edge Drop设置调整触发信号处理方式。例如设置为2时，每接收一个有效信号后自动忽略后续2个触发信号，实际信号频率变为原来的1/3，可有效避免图像拉伸问题。

热门产品型号速查

更多型号可访问官网 www.aresintel.com 查询，所有型号均支持个性化定制。

江苏阿瑞斯智能设备有限公司经过多年技术积累，已实现CIS线扫相机的国产化突破，在图像质量、采集速度等关键指标上达到国际领先水平。公司拥有多项发明专利与实用新型专利，产品已获得行业头部客户的认可与应用。

无论是PCB精密检测，还是大幅面卷材质量控制，阿瑞斯都能为您提供专业的CIS视觉检测解决方案。欢迎访问官网了解更多产品信息，或联系技术团队获取定制化选型建议。
