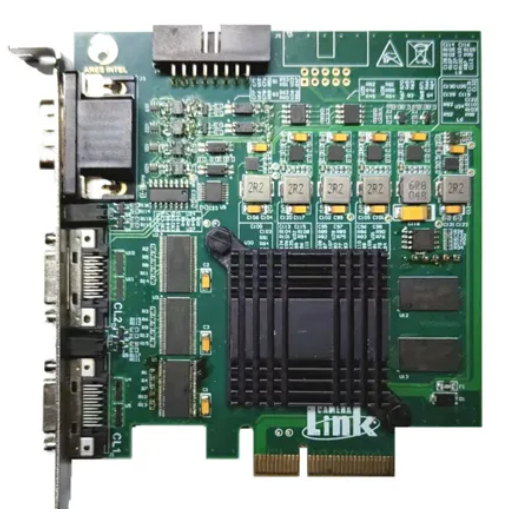

阿瑞斯Camera Link图像采集卡：工业视觉采集领域的差异化技术标杆

在高端工业视觉检测（尤其是CIS线扫相机应用场景）中，图像采集卡作为图像数据的核心传输与预处理枢纽，其性能、兼容性、可扩展性及工业级稳定性直接决定了整套视觉系统的检测精度、运行效率与长期可靠性。当前市场中多数通用型Camera Link采集卡仅停留在“标准协议兼容”的基础层面，而阿瑞斯Camera Link图像采集卡以底层定制化设计、全场景性能优化与国产化技术优势，构建了区别于传统品牌的核心竞争力，为高速、高分辨率、高定制化需求的工业视觉场景提供了专属解决方案。

一、协议与相机适配：打破标准局限，覆盖全场景定制化需求

传统采集卡普遍仅支持标准Camera Link协议的固定配置，面对非标准定制相机、特殊Tap/PIXEL格式时，往往存在适配困难、兼容性差的问题，甚至需要额外硬件改造或更换设备。阿瑞斯采集卡从底层架构出发，实现了全维度的适配能力突破：

1.全协议兼容+非标准扩展

原生兼容Camera Link 2.0全版本标准，支持Base/双Base/Medium/Full/80位全模式相机，覆盖市面绝大多数工业面阵、线扫相机；同时提供专属扩展功能包，支持非标准Camera Link标准的PIXEL/TAP配置，可针对客户定制化相机的特殊参数进行专属适配开发，无需额外修改相机固件或更换采集卡硬件。

2.灵活的Tap配置定制能力

原生支持8/10/12位单色、24位彩色相机的Camera Link Tap配置，且Tap配置支持二次开发定制，可适配特殊Tap分配逻辑的定制相机，完美解决传统采集卡“标准配置无法适配定制设备”的痛点。

3.定制化相机开发支持

提供从硬件到软件的完整适配方案，支持客户定制相机的专属开发，可根据相机的特殊时序、传输协议、触发逻辑进行底层适配，为特殊场景的定制化视觉系统提供了灵活的扩展空间。

二、性能与架构设计：工业级场景的真稳定与高效率

多数采集卡的性能仅停留在“纸面参数”，在长线缆传输、高带宽持续采集、多设备同步等工业真实场景中，常出现丢帧、数据失真、CPU负载过高的问题。阿瑞斯采集卡针对工业场景的真实痛点，进行了全链路性能优化：

1.高带宽高速传输架构

采用半长PCI EXPRESS GEN 2.0 ×4标准接口，充分利用PCIe 2.0 ×4的带宽优势，可提供高达1.7GB/s的传输带宽，支持Camera Link 85MHz高速传输速率，轻松应对CIS线扫相机的高分辨率、高行频图像采集需求；同时支持长线缆传输优化，在高带宽场景下仍能保障信号稳定，减少传输损耗导致的图像失真与丢包。

2.硬件级缓存与负载优化

搭载16GB DDR3高速缓存，可在产线突发数据峰值、主机CPU负载过高时，实现图像数据的临时缓冲，避免因主机处理延迟导致的丢帧问题；

主控采用XILINX KINTEX 7 XC7K325T工业级FPGA，通过实时图像处理算法优化，可最小化CPU使用率，大幅缩短主机应用程序的处理时间，让主机算力集中用于检测算法而非数据接收。

3.多设备同步与多通道采集能力

支持多个板卡之间的同步采集，可同时采集多个线扫相机的图像；内置强大的信号处理模块，可用于外部事件同步和状态指示，支持外部触发信号的直接接入，无需额外的信号转换模块，适配工业产线的多工位、多相机同步检测需求。

三、工业级细节设计：针对产线场景的全链路优化

工业视觉场景的痛点往往藏在细节中，传统采集卡常因供电不稳定、信号兼容性差、接口防护不足，导致产线运行故障。阿瑞斯采集卡针对这些痛点，进行了针对性的工业级设计：

1.集成化PoCL供电支持

原生支持PoCL（Power over Camera Link）供电标准，PoCL Base模式提供8W供电、Medium/Full模式提供12W稳定供电，可直接为相机提供电源，无需额外配备相机电源模块，减少产线布线复杂度与故障点；同时提供+12V输出@350mA、+5V输出@100mA辅助供电，可满足外部辅助设备的供电需求。

2.高兼容性信号控制模块

配备4通道光电隔离通用输入，兼容5V、12V、24VDC工业级信号，可直接对接产线的PLC触发信号、传感器信号，无需额外的信号隔离转换模块，大幅降低系统集成成本与调试难度；同时内置上电复位保险丝，可有效避免电源浪涌对设备造成的损坏，提升长期运行稳定性。

3.紧凑工业级硬件设计

采用单槽紧凑型结构，半长PCIe板卡设计，尺寸仅为10cm×11.2cm，适配绝大多数工业主机的机箱空间；接口采用Camera-2×SDR标准连接器，搭配GP1/0-DH60-27、GP10-16针脚插座，兼顾兼容性与连接稳定性，适配工业现场复杂的电磁环境。

四、软件与生态支持：降低开发门槛，适配国产化应用

传统进口采集卡常存在驱动兼容性差、开发文档不全、技术响应慢等问题，而阿瑞斯采集卡提供了全栈式的国产化软件生态支持：

1.全系统兼容驱动支持

提供Win7 32/64位、Win10 32/64位全系列系统的稳定驱动，无需额外适配系统补丁，可快速对接工业主机；同时支持PCI Express Rev1.1a或更高版本（推荐Rev2.0）的插槽，适配主流工业主机的硬件平台。

2.低门槛开发生态

提供用户友好的SDK与完整开发文档，支持C/C++进行应用程序开发，可快速对接Halcon、OpenCV、VisionPro等主流视觉开发库；同时支持客户定制化FPGA算法集成开发，可将自研预处理算法嵌入采集卡硬件，实现图像数据的硬件级预处理，进一步降低主机负载。

3.国产化技术服务保障

区别于进口品牌的代理服务模式，阿瑞斯提供本地化技术支持，从前期的相机适配调试、系统集成方案设计，到后期的定制化开发、故障排查，均可提供快速响应的技术服务；同时硬件核心方案为国产化自主可控，供货稳定无断供风险，避免进口品牌的供应链波动问题。

五、差异化价值总结：不止是采集卡，更是定制化视觉系统的核心枢纽

在锂电薄膜缺陷检测、光伏硅片检测、半导体晶圆检测等高速高分辨率CIS线扫应用场景中，阿瑞斯Camera Link图像采集卡以定制化适配能力、工业级稳定性能、全链路细节优化与国产化服务保障，打破了传统通用采集卡的局限，为高端工业视觉系统提供了更可靠、更灵活、更可控的采集解决方案。
