CIS线扫相机在卷材薄膜行业的应用

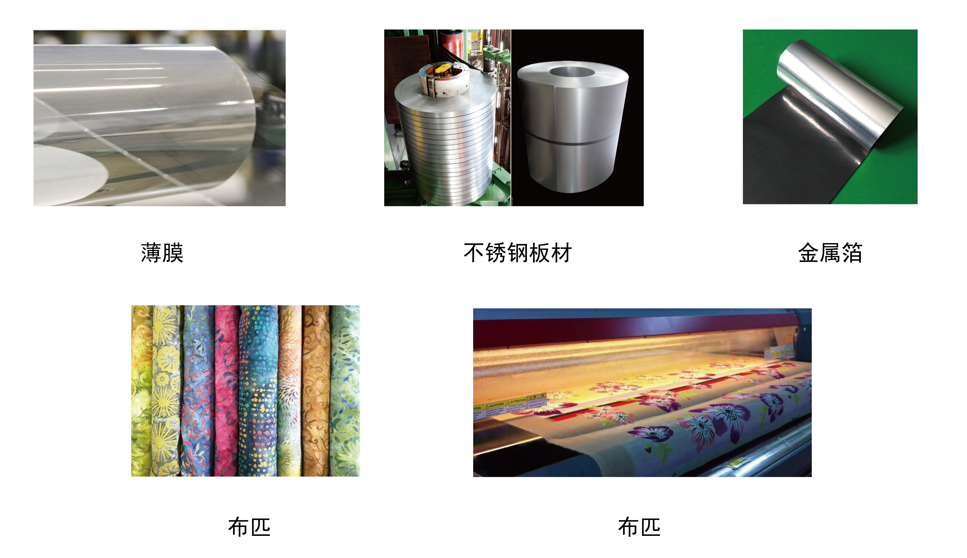

在包装材料、新能源电池隔膜、光学薄膜、建筑防水卷材等众多领域，卷材薄膜的质量控制直接关系到终端产品的性能与安全。薄膜生产通常具有幅面宽、速度快、缺陷微小、连续生产等特点，传统人工抽检不仅效率低下，还容易漏检微米级的孔洞、划痕等致命缺陷。CIS线扫相机以其高分辨率、高速采集、无缝拼接和结构紧凑等优势，正在成为卷材薄膜在线表面缺陷检测与测宽的首选方案。

卷材薄膜行业的检测痛点

卷材薄膜类产品（如PE膜、PET膜、锂电池隔膜、光学保护膜、防水卷材等）在生产过程中可能引入多种缺陷，主要分为表面缺陷和尺寸偏差两大类：

表面缺陷：

1.孔洞、针孔

2.划痕、擦伤

3.脏物、黑点、晶点

4.气泡、鱼眼

5.褶皱、翘曲、条纹

6.涂层不均、漏涂

尺寸偏差：

1.宽度超差

2.长度计量误差

3.厚度不均

4.边缘不齐（荷叶边）

这些缺陷往往需要在线高速检测，且薄膜幅面可达1米至2米以上，对检测系统的宽幅采集能力、高分辨率、高速传输和无畸变成像提出了严苛挑战。

CIS线扫相机的技术优势

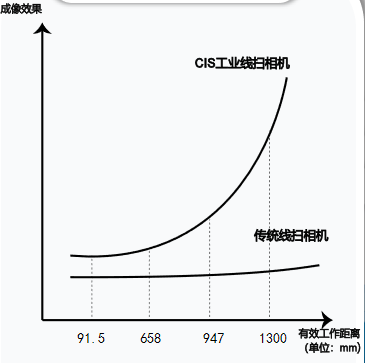

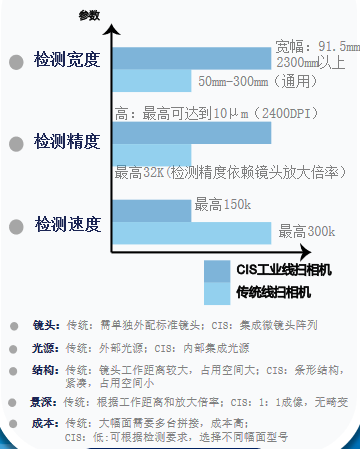

阿瑞斯CIS线扫相机采用接触式图像传感器技术，相比传统线扫相机方案，在卷材薄膜检测中具备独特优势：

阿瑞斯CIS线扫相机在卷材薄膜中的典型应用

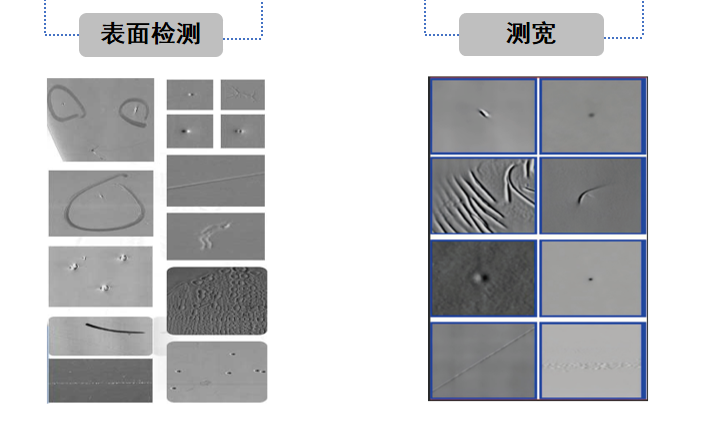

1、表面缺陷在线检测

针对孔洞、划痕、脏物、鱼眼等缺陷，采用1200dpi或2400dpi高分辨率CIS相机，可清晰捕捉微米级瑕疵。相机沿卷材宽度方向一字排列，通过编码器外部触发，实现与产线速度同步的无畸变扫描。自带的白色LED光源可穿透或反射薄膜表面，使缺陷与背景形成明显对比。

推荐检测配置：

表面检测：一字型排列

分辨率：≥1200dpi

光谱：黑白（薄膜检测通常不需要颜色信息）

光源：选用带光源的相机型号

2、宽幅尺寸检测

对于需要精确控制宽度的薄膜产品，可采用品字型排列的多台CIS相机，实现全幅宽覆盖和在线测宽。通过边缘提取算法，实时计算薄膜宽度，误差可控制在±0.1mm以内，同时可检测边缘破损和荷叶边等缺陷。

推荐检测配置：

测宽：品字型排列，确保边缘精确成像

分辨率：1200dpi以上

相机幅宽：根据薄膜最大宽度选择1米以上型号

3、薄膜均匀性检测

利用CIS相机连续采集的图像，通过灰度分析可检测涂层均匀性、厚度变异（需结合透射光或专用光源）等，及时发现工艺波动。

卷材薄膜行业选型指导

基于阿瑞斯丰富的宽幅产品线，我们为卷材薄膜用户提供如下选型建议：

确定扫描宽幅

薄膜一般较大，推荐使用有效宽度1米以上的相机，确保一次扫描覆盖整个幅面。

确定检测精度

一般外观缺陷检测：推荐1200dpi，兼顾精度与行频

高精度微小缺陷（如电池隔膜针孔）：推荐2400dpi

选择接口与硬件

高速产线：推荐Camlink接口（Full/80bti/Dual Base），确保大数据量稳定传输

对传输距离和布线有要求：可选CoaXPress接口方案（CXP-12),单缆传输距离达40米

配套阿瑞斯Camlink采集卡或主流品牌采集卡，确保数据完整性

系统集成要点

搭建一套完整的卷材薄膜在线检测系统，除CIS线扫相机外，还需关注以下要点：

运动同步：必须采用高精度旋转编码器提供行触发信号，确保图像无拉伸/压缩。设置合适的Shaft Encoder Edge Drop值，避免超频。

工控机配置：推荐Win10 64位，内存40GB以上，配备PCIe*4/*8/*16插槽。

采集卡选择：阿瑞斯相机兼容Dalsa、ETK等主流品牌，可用阿瑞斯自研采集卡实现更高性价比。

光源优化：CIS相机集成白色LED光源，对于透明或高反光薄膜，可定制光源角度或加装偏振片。

安装支架：需设计稳定的走膜平台和相机固定架，确保工作距离一致并允许微调

客户价值与效果

采用阿瑞斯CIS线扫相机方案，卷材薄膜制造商可实现：

• 缺陷零漏检：微米级孔洞、划痕实时报警，杜绝批量质量事故
• 产能提升：在线检测替代离线抽检，减少停机复卷时间
• 精准测宽：闭环控制宽度公差，降低原料浪费
• 智能决策：缺陷数据统计可追溯，指导工艺优化

从包装薄膜到新能源材料，卷材薄膜的质量标准日益严苛。阿瑞斯CIS线扫相机以国产化核心技术、宽幅高分辨率成像能力和灵活定制化服务，为薄膜行业提供与进口品牌同等，甚至更优的视觉检测方案，帮助客户实现智能制造和质量升级。欢迎访问官网www.aresintel.com ，获取一对一选型指导和现场测试支持。
