5天掌握CST Studio Suite电磁仿真入门指南：从零到实战

引言：为什么选择CST Studio Suite？

CST Studio Suite作为全球领先的3D电磁仿真软件，广泛应用于天线设计、5G通信、电磁兼容（EMC）等领域。无论是高校科研还是工业界的产品开发，掌握CST已成为电磁工程师的核心技能。本文为初学者设计了一套5天的系统学习计划，通过每日核心任务与实践案例，帮助您快速建立仿真能力框架，并逐步积累个人“模型库”。

第一天：熟悉界面与基础建模

学习目标

掌握软件界面操作逻辑，完成几何体创建与布尔运算，建立第一个基础模型库。

核心知识点

· 界面布局（图1）

· 左侧：项目管理器（Project Tree）

· 中央：3D工作区（Workspace）

· 顶部：功能区工具栏（Home/Modeling/Simulation）

· 几何建模基础

· 基础几何体：立方体（Brick）、圆柱体（Cylinder）、球体（Sphere）

· 布尔运算：加法（Add）、减法（Subtract）、交集（Intersect）

· 材料与边界设置

· 材料库调用（如PEC、铜、空气）

· 边界条件定义（如开放边界、对称面）

实践任务

· 基础模型创建

· 创建立方体（10×10×10 mm³）与圆柱体（直径5 mm，高度20 mm）

· 使用布尔运算制作带孔结构

· 材料分配练习

· 为立方体分配铜材质，圆柱体分配空气材质

· 保存模型库

· 命名保存为basic_shapes.cst、boolean_operations.cst

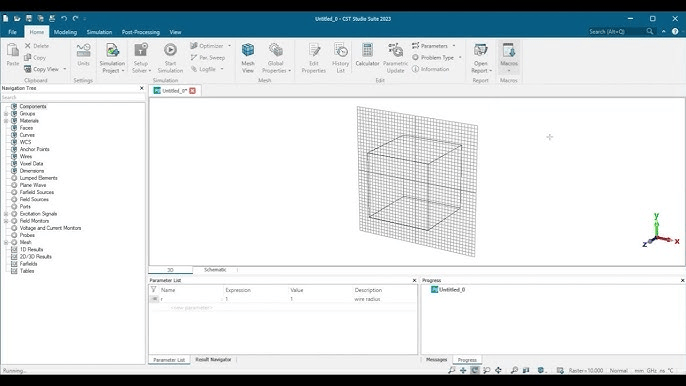

图1：CST界面布局示意图

第二天：仿真设置与S参数分析

学习目标

掌握波导端口设置、网格划分与S参数提取方法。

核心知识点

· 求解器选择

· 时域求解器（Transient Solver）：适用于宽带分析

· 频域求解器（Frequency Domain Solver）：适用于窄带高精度

· 端口与激励

· 波导端口（Waveguide Port）：设置位置与模式（如TE10）

· 离散端口（Discrete Port）：用于天线馈电

· 网格生成

· 自动网格划分策略

· 局部网格细化技巧

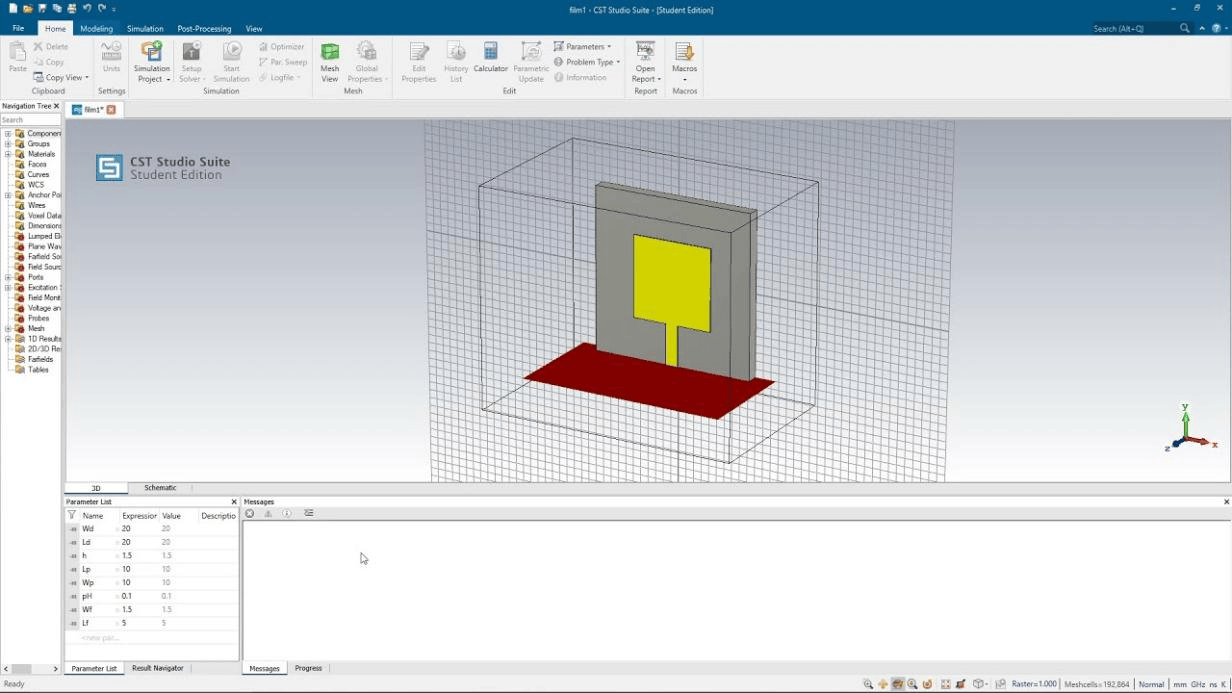

图2：CST网格划分

实践任务

· 波导仿真案例

· 创建矩形波导（尺寸：22.86×10.16 mm，长度50 mm）

· 两端添加波导端口，设置频率范围8-12 GHz

· 运行仿真与结果分析

· 查看S11（反射系数）与S21（传输系数）曲线

· 理解回波损耗（Return Loss）与插入损耗（Insertion Loss）

· 保存模型库

· 命名保存为waveguide_simulation.cst

第三天：参数优化与场分布可视化

学习目标

掌握参数化建模、优化算法应用与电磁场可视化技巧。

核心知识点

· 参数化设计

· 定义变量（如天线长度L=λ/2）

· 公式驱动建模（如L=3e8/(2*f0*sqrt(εr))）

· 优化器配置

· 目标函数：最小化S11@2.4 GHz

· 优化算法：遗传算法（Genetic Algorithm）、牛顿法（Newton Method）

· 场分布分析

· 近场监视器（E/H场分布）

· 表面电流密度（Surface Current）

实践任务

· 偶极子天线优化

· 创建对称振子（初始长度29.8 mm）

· 设置参数dipole_length=L，频率范围2-3 GHz

· 优化流程

· 启动优化器，设定目标为S11最小值

· 观察迭代过程与最终优化结果（图4）

· 场可视化

· 添加E场监视器，查看驻波分布

· 保存为optimized_dipole.cst

第四天：多物理场耦合与高级后处理

学习目标

掌握热-电磁耦合分析与复杂结果导出技巧。

核心知识点

· 多物理场接口

· 热分析模块：温度对材料参数的影响

· 结构力学耦合：热膨胀引起的形变

· 后处理工具

· 远场方向图（Radiation Pattern）

· 功率流密度（Poynting Vector）动画

· 数据导出

· 导出S参数为Touchstone文件（.s2p）

· 生成报告模板（Report Template）

实践任务

· 基站天线热分析

· 在偶极子模型中添加铜损耗

· 启用热求解器，计算温度分布

· 结果导出

· 导出S21数据用于电路仿真（如ADS）

· 制作含场分布图的PDF报告

第五天：综合项目实战与模型库构建

学习目标

完成滤波器设计全流程，整合前四天知识。

实践任务

· 带通滤波器设计

· 参考CST自带案例（Bandpass_Filter.cst）

· 参数化谐振器间距与耦合缝尺寸

· 优化与验证

· 设置优化目标：中心频率2.4 GHz，带宽100 MHz

· 导出优化后模型为optimized_filter.cst

· 个人模型库整理

· 按类别归档：基础模型、天线、滤波器、EMC案例

总结：从入门到进阶的路径

通过5天的系统学习，您已掌握：

· CST界面操作与建模技巧

· 仿真流程配置与结果分析

· 参数优化与多物理场协同

· 个人模型库的构建方法

下一步建议：

· 参与CST官方在线研讨会（Webinar）

· 尝试5G毫米波天线阵列仿真（参考案例mmWave_Array.cst）

· 探索AI驱动的自动化优化功能

电磁仿真的核心在于“做中学”，持续积累模型库与实战经验，您将逐步成为领域专家！
