200 SMART 接线图

1

可编程控制器

C7 288-1SR20-MINI

CPU   SR20，220VAC供电，12输入/8继电器输出 ，不可扩展EM模块可扩展SB模块，带网口，不可插SD卡

2

可编程控制器

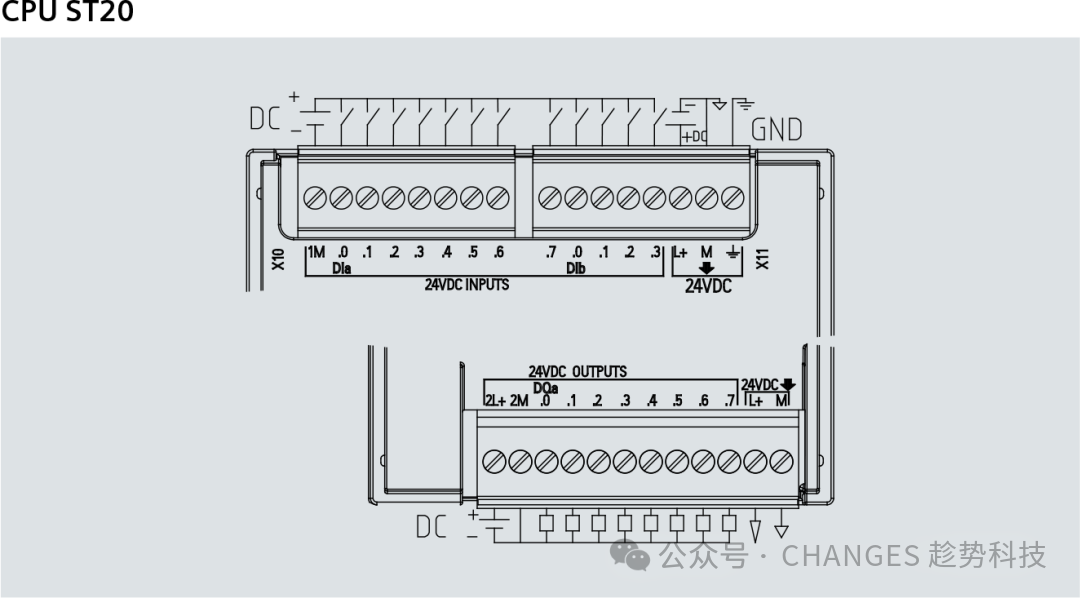

C7 288-1ST20-0AA0

CPU   ST20，24VDC供电，12输入/8晶体管输出 ，可扩展，带网口，可插SD卡

3

可编程控制器

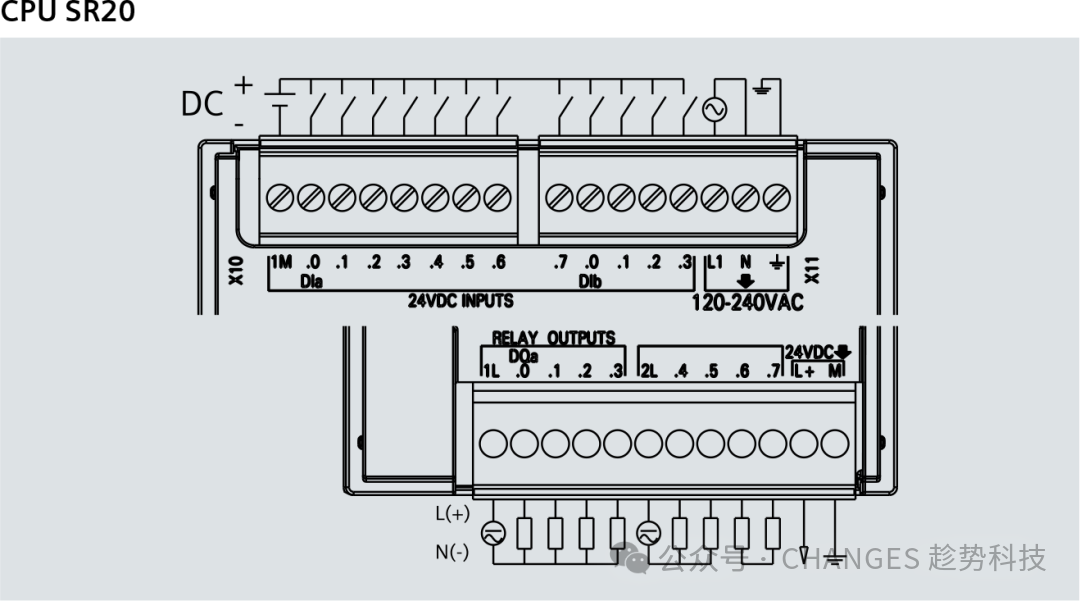

C7 288-1SR20-0AA0

CPU   SR20，220VAC供电，12输入/8继电器输出 ，可扩展，带网口，可插SD卡

4

可编程控制器

C7 288-1ST20P-0AA0

CPU   ST20，24VDC供电，12输入/8晶体管输出 ，可扩展，带网口，可插SD卡,自带模拟量2入1出 (AI2*11Bit/AQ1*12Bit)

5

可编程控制器

C7 288-1SR20P-0AA0

CPU   SR20，220VAC供电，12输入/8继电器输出 ，可扩展，带网口，可插SD卡，自带模拟量2入1出 (AI2*16Bit/AQ1*12Bit)

6

可编程控制器

C7 288-1ST20XP-0AA0

CPU   ST20，24VDC供电，12输入/8晶体管输出 ，可扩展，带网口，可插SD卡,自带模拟量4入2出 (AI4*11Bit/AQ2*12Bit)

7

可编程控制器

C7 288-1SR20XP-0AA0

CPU   SR20，220VAC供电，12输入/8继电器输出 ，可扩展，带网口，可插SD卡，自带模拟量4入2出 (AI4*16Bit/AQ2*12Bit)

8

可编程控制器

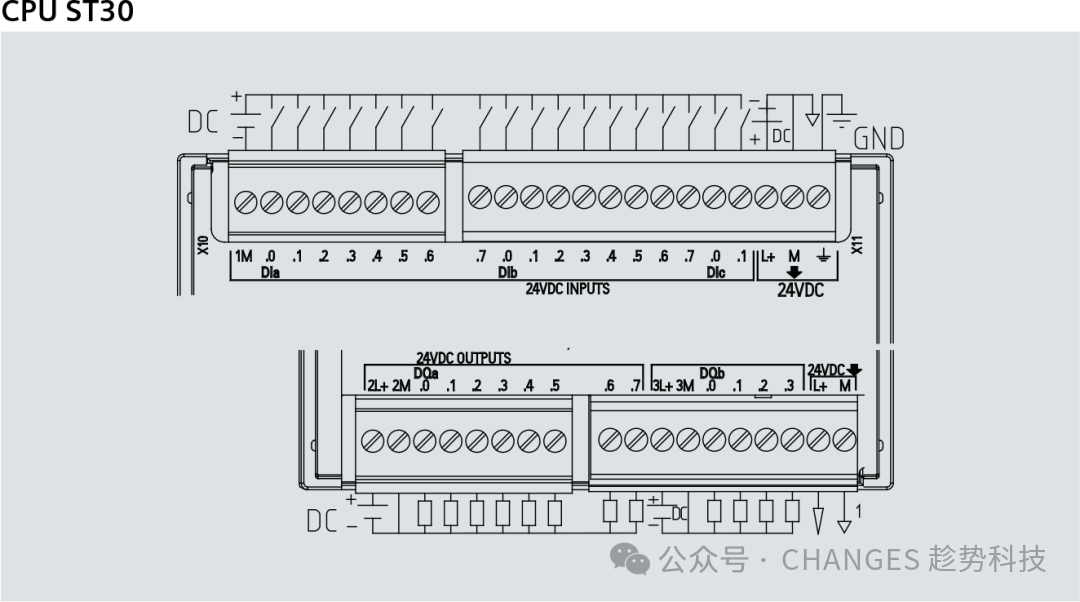

C7 288-1ST30-0AA0

CPU   ST30，24VDC供电，18输入/12晶体管输出 ，可扩展，带网口，可插SD卡

9

可编程控制器

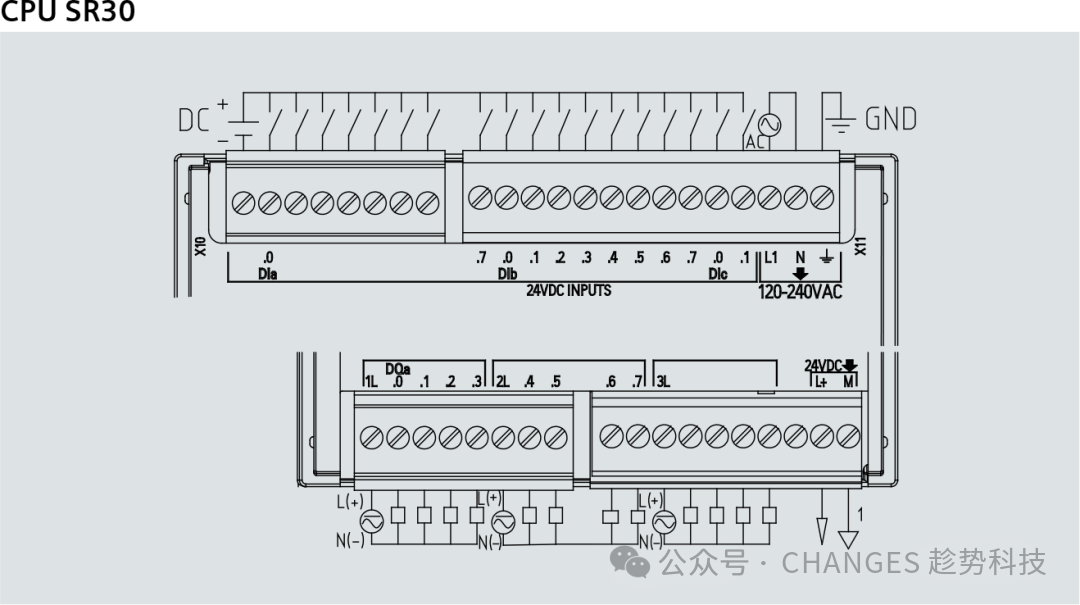

C7 288-1SR30-0AA0

CPU   SR30，220VAC供电，18输入/12继电器输出 ，可扩展，带网口，可插SD卡

10

可编程控制器

C7 288-1ST30XP-0AA0

CPU   ST30，24VDC供电，18输入/12晶体管输出 ，可扩展，带网口，可插SD卡,自带模拟量4入2出 (AI4*11Bit/AQ2*12Bit)

11

可编程控制器

C7 288-1SR30XP-0AA0

CPU   SR30，220VAC供电，18输入/12继电器输出 ，可扩展，带网口，可插SD卡,自带模拟量4入2出 (AI4*16Bit/AQ2*12Bit)

12

可编程控制器

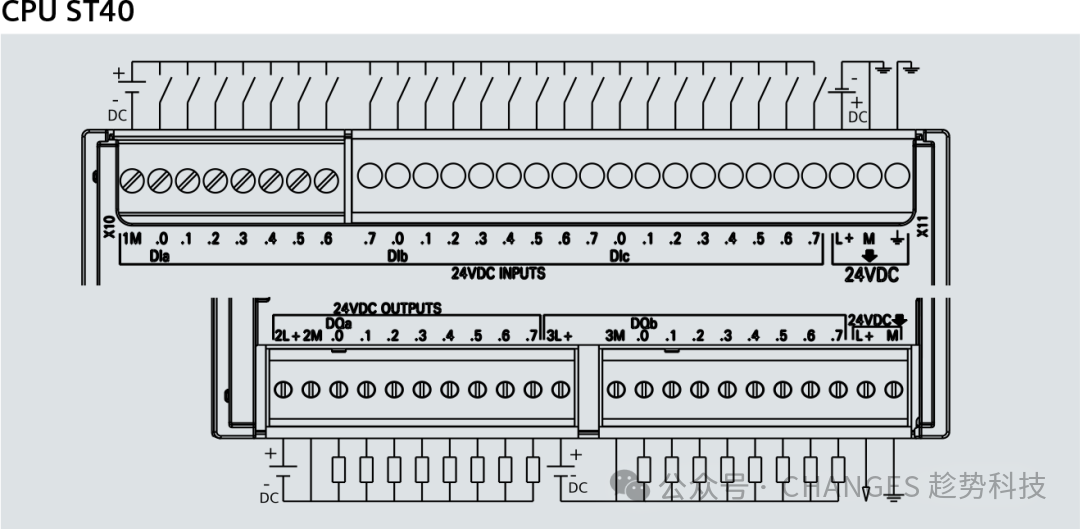

C7 288-1ST40-0AA0

CPU   ST40，24VDC供电，24输入/16晶体管输出 ，可扩展，带网口，可插SD卡

13

可编程控制器

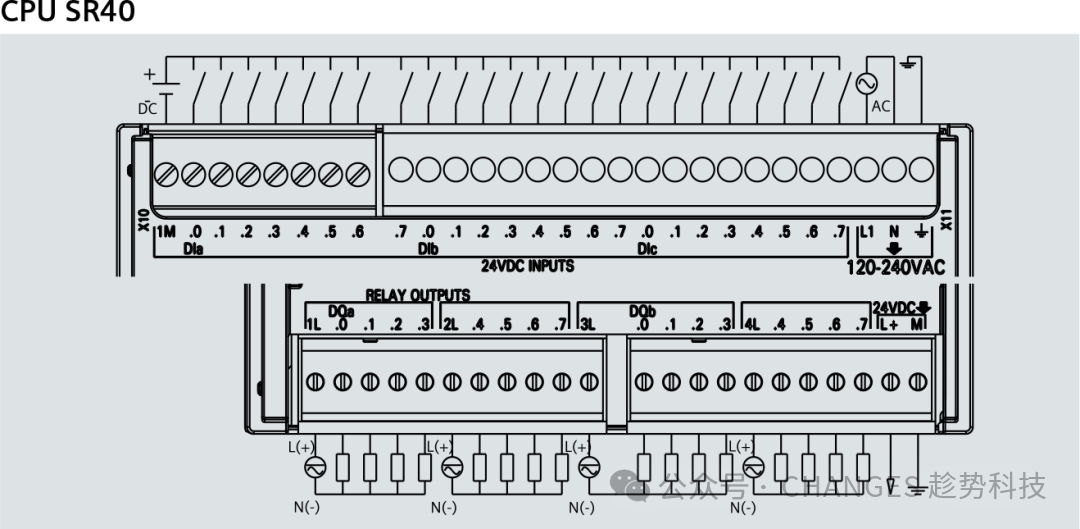

C7 288-1SR40-0AA0

CPU   SR40，220VAC供电，24输入/16继电器输出 ，可扩展，带网口，可插SD卡

14

可编程控制器

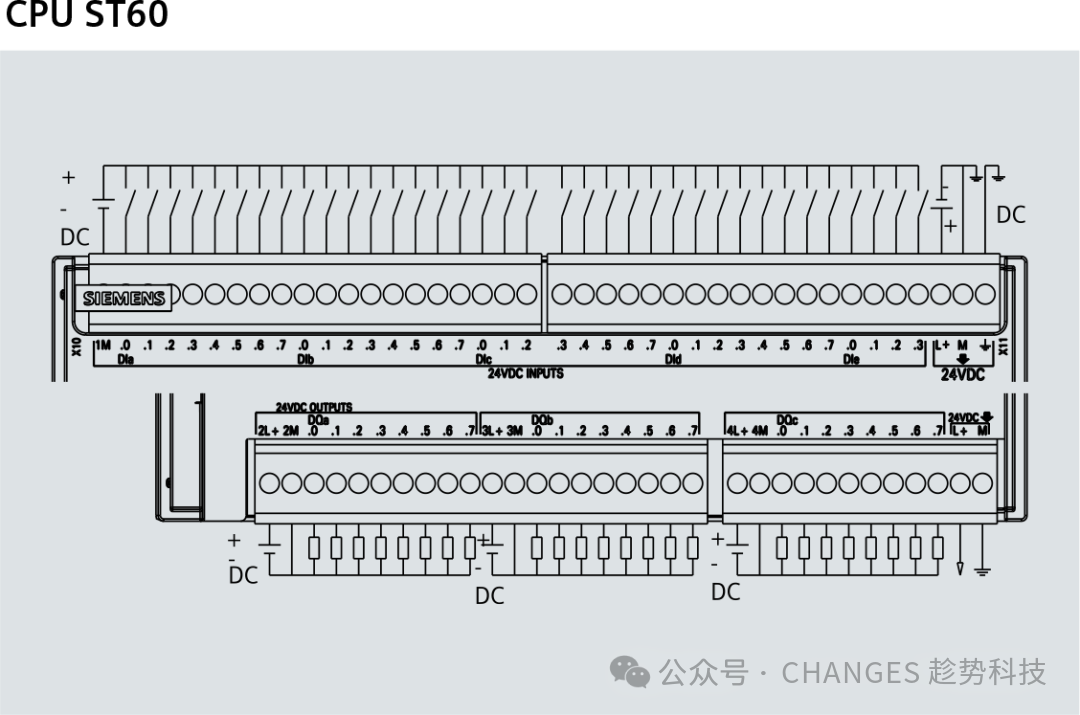

C7 288-1ST60-0AA0

CPU   ST60，24VDC供电，36输入/24晶体管输出 ，可扩展，带网口，可插SD卡

15

可编程控制器

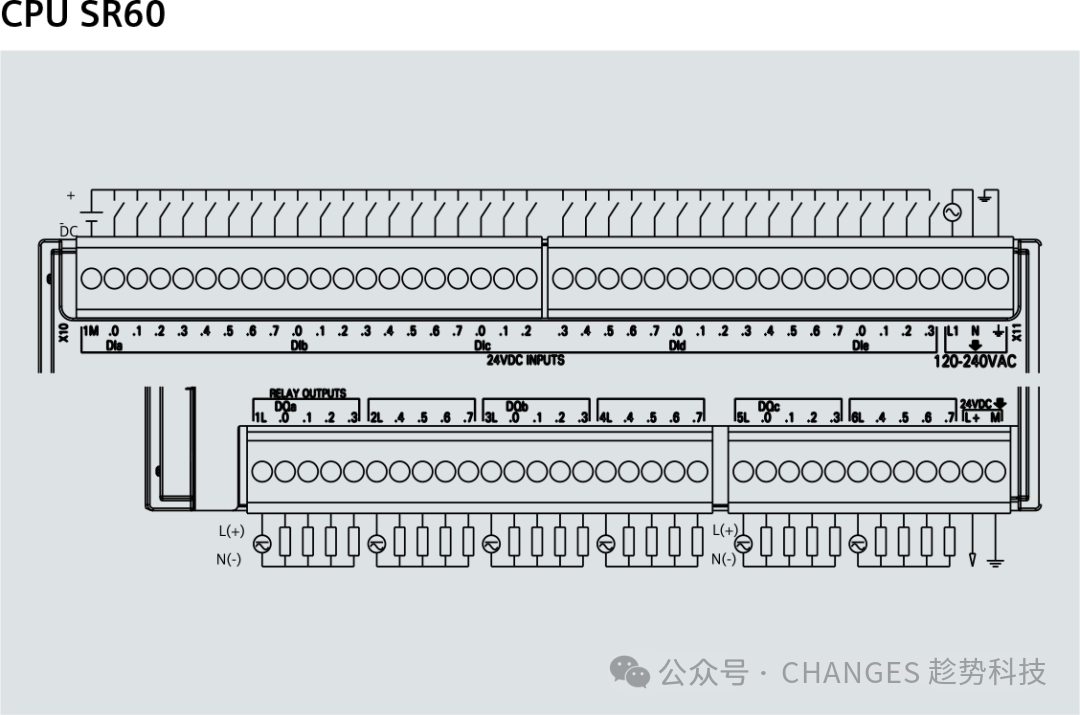

C7 288-1SR60-0AA0

CPU   SR60，220VAC供电，36输入/24继电器输出 ，可扩展，带网口，可插SD卡

16

数字量扩展模块

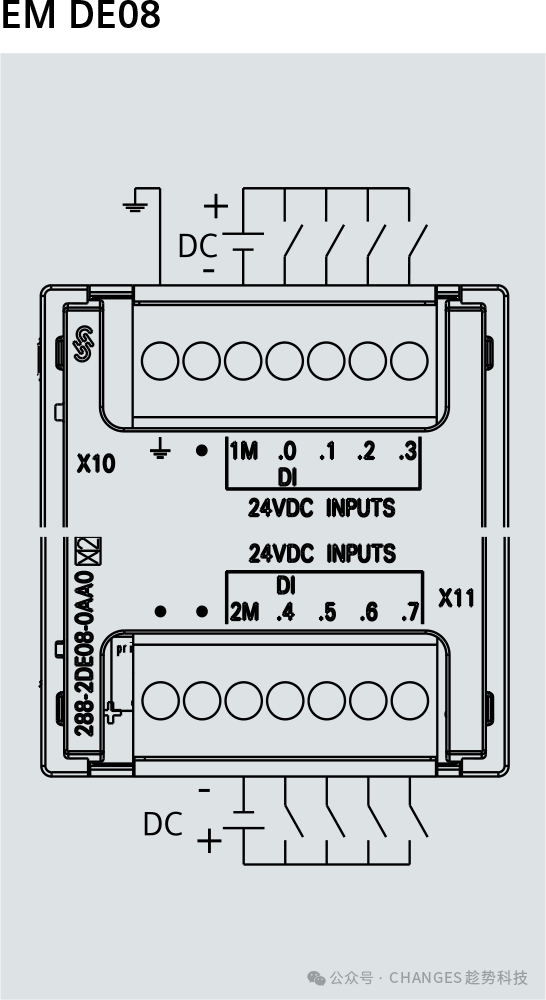

C7 288-2DE08-0AA0

EM   DE08 数字量输入模块，8DI，24VDC

17

数字量扩展模块

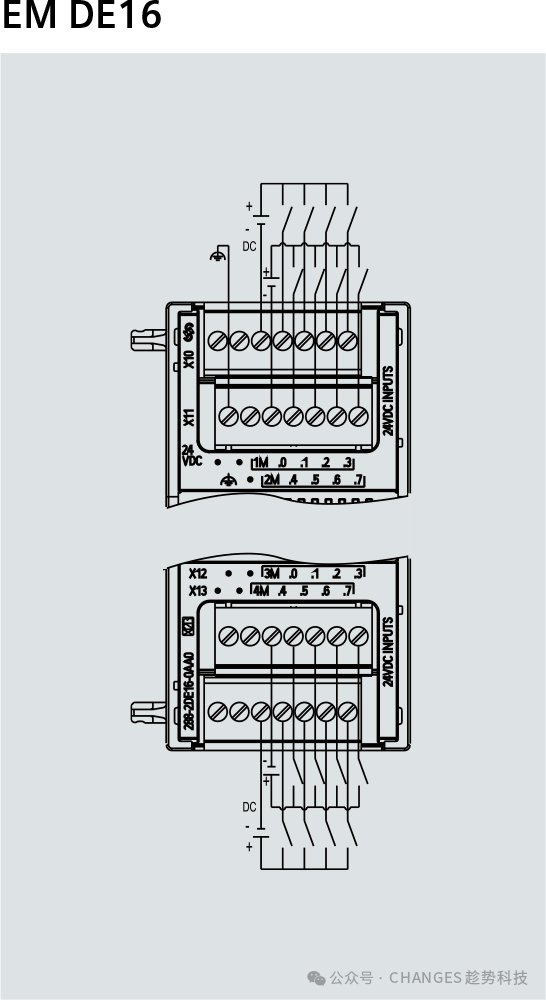

C7 288-2DE16-0AA0

EM   DE16 数字量输入模块，16DI，24VDC

18

数字量扩展模块

C7 288-2DE32-0AA0

EM   DE32 数字量输入模块，32DI，24VDC

19

数字量扩展模块

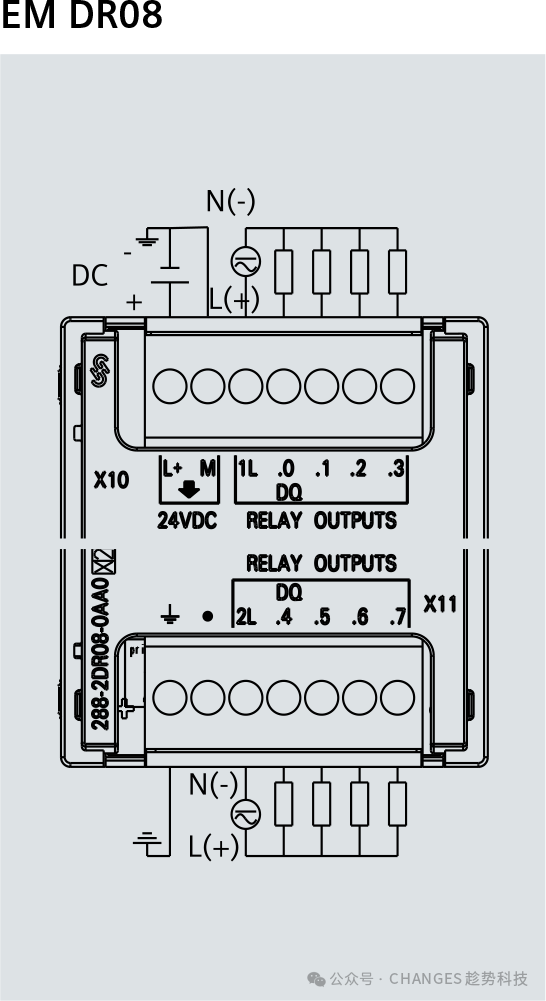

C7 288-2DR08-0AA0

EM   DR08 数字量输出模块，8DO，继电器

20

数字量扩展模块

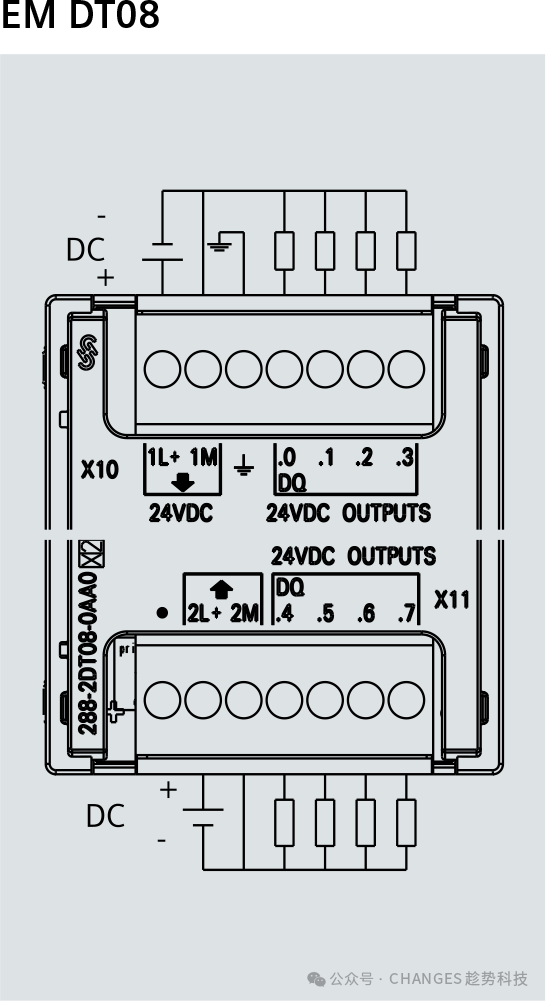

C7 288-2DT08-0AA0

EM   DT08 数字量输出模块，8DO，24VDC

21

数字量扩展模块

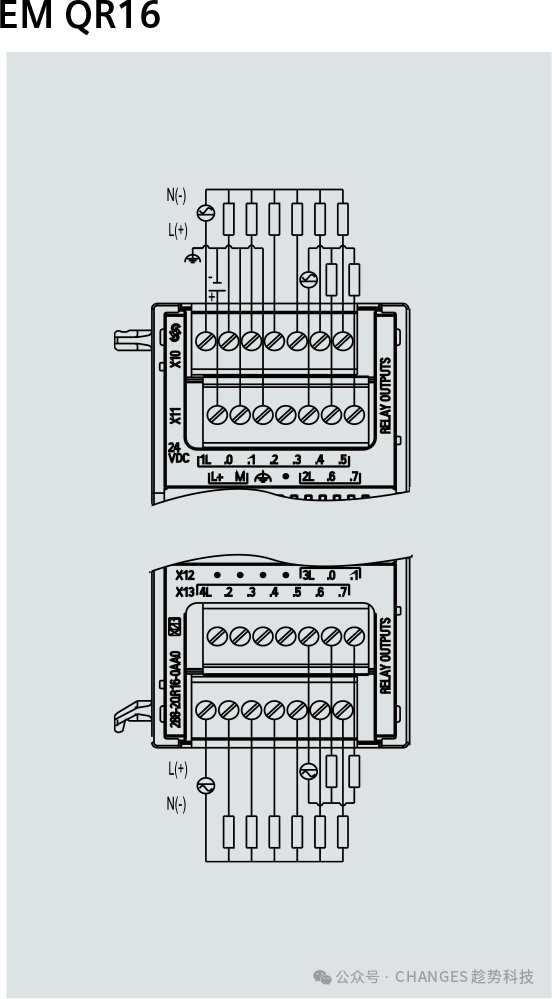

C7 288-2QR16-0AA0

EM   QR16 数字量输出模块，16DO，继电器

22

数字量扩展模块

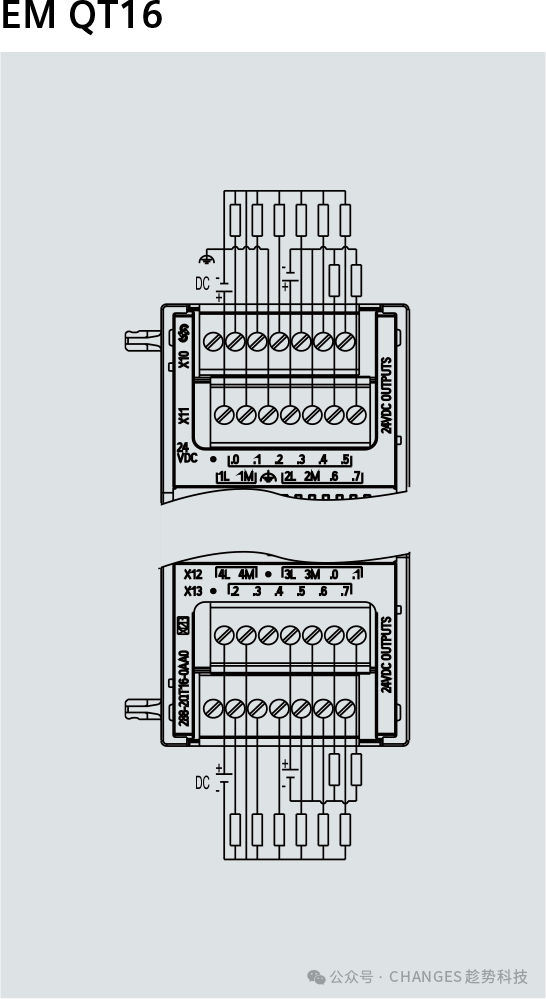

C7 288-2QT16-0AA0

EM   QT16 数字量输出模块，16DO，24VDC

23

数字量扩展模块

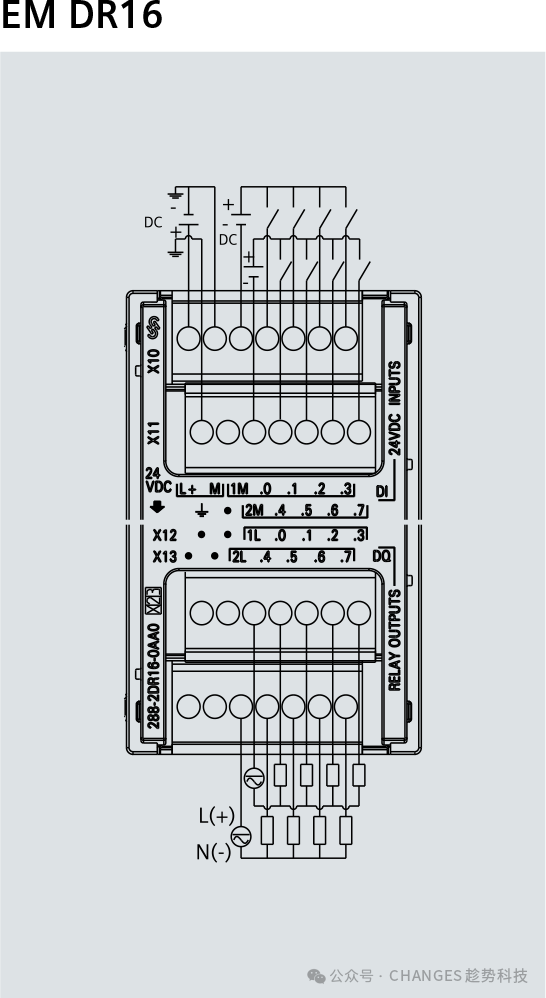

C7 288-2DR16-0AA0

EM   DR16 数字量输入/输出模块，8DI/8DO，继电器

24

数字量扩展模块

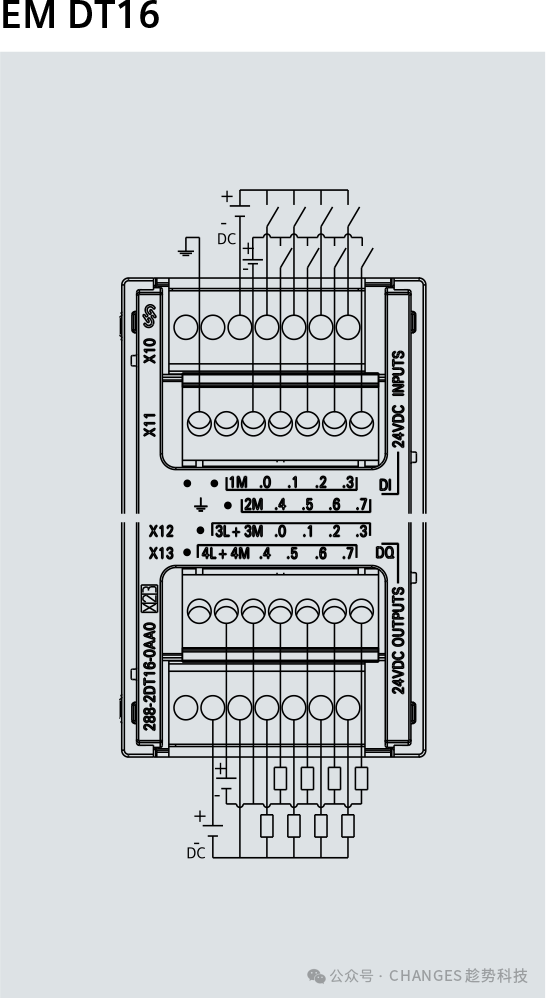

C7 288-2DT16-0AA0

EM   DT16 数字量输入/输出模块，8DI/8DO，24VDC

25

数字量扩展模块

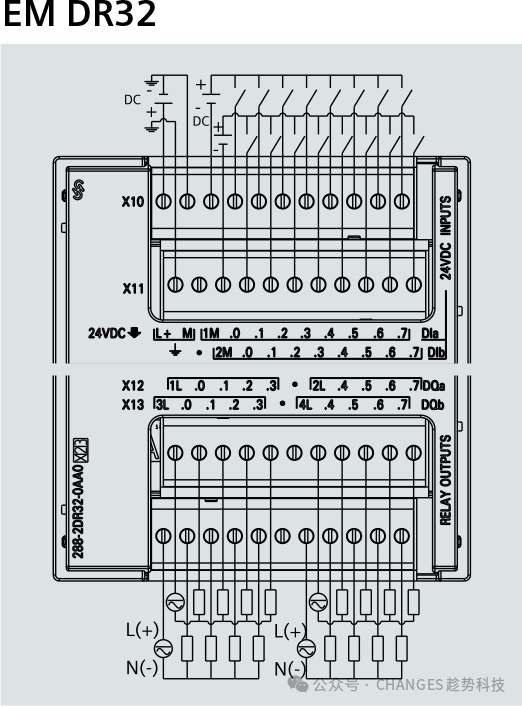

C7 288-2DR32-0AA0

EM   DR32 数字量输入/输出模块，16DI/16DO，继电器

26

数字量扩展模块

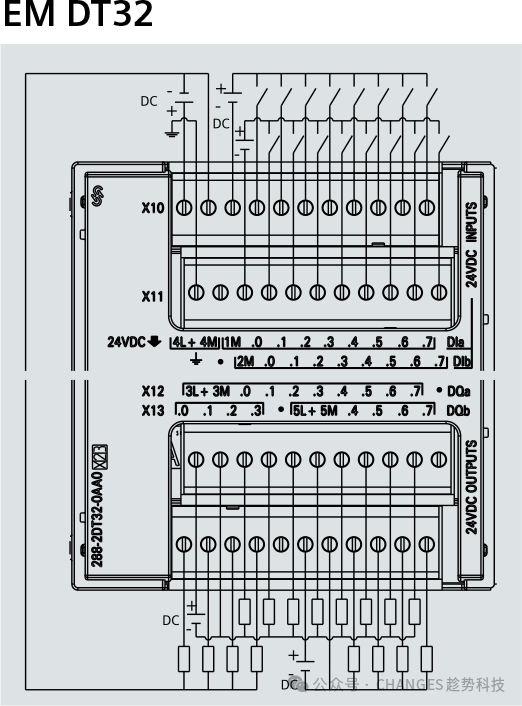

C7 288-2DT32-0AA0

EM   DT32 数字量输入/输出模块，16DI/16DO，24VDC

27

模拟量扩展模块

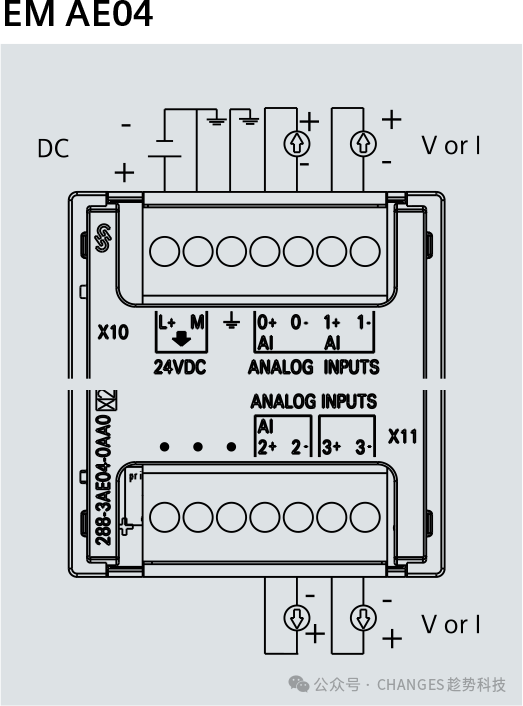

C7 288-3AE04-0AA0

EM   AE04 模拟量输入模块，4AI*16Bit

28

模拟量扩展模块

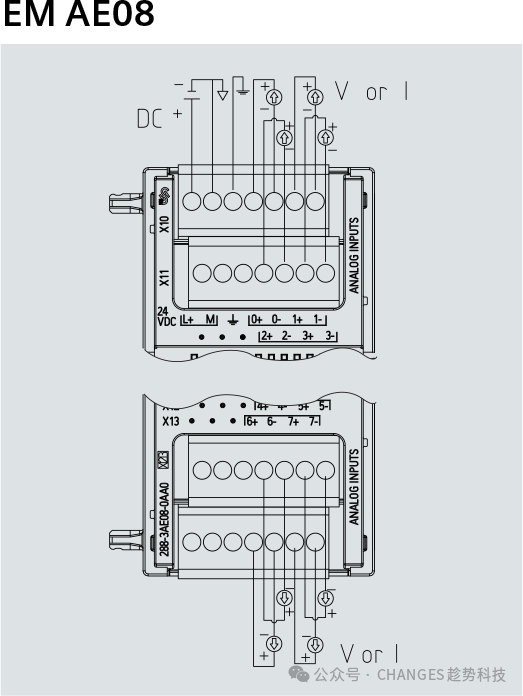

C7 288-3AE08-0AA0

EM   AE08 模拟量输入模块，8AI*16Bit

29

模拟量扩展模块

C7 288-3AE16-0AA0

EM   AE16 模拟量输入模块，16AI*12Bit

30

模拟量扩展模块

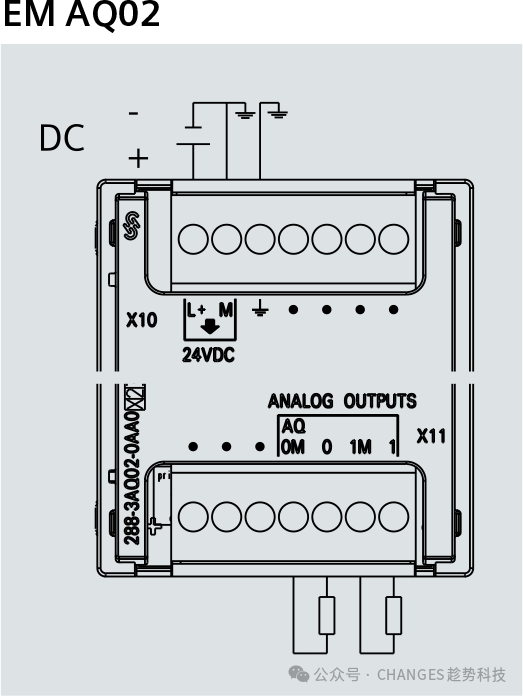

C7 288-3AQ02-0AA0

EM   AQ02 模拟量输出模块，2AO*15Bit

31

模拟量扩展模块

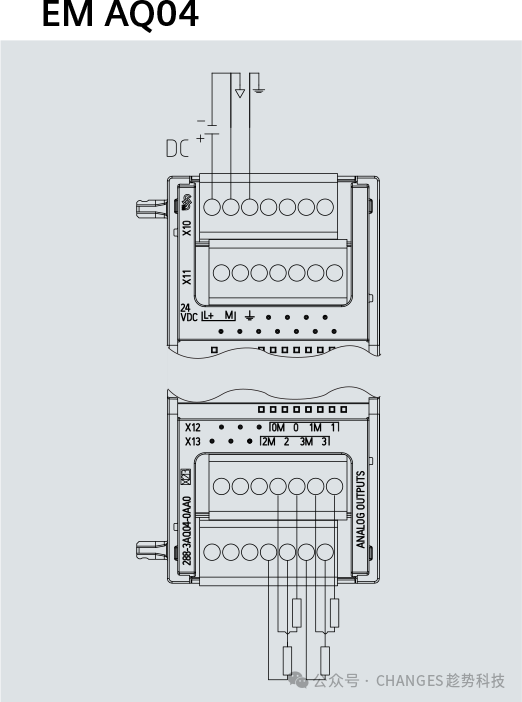

C7 288-3AQ04-0AA0

EM   AQ04 模拟量输出模块，4AO*15Bit

32

模拟量扩展模块

C7 288-3AQ08-0AA0

EM   AQ08 模拟量输出模块，8AO*12Bit,0-10V

33

模拟量扩展模块

C7 288-3AM03-0AA0

EM   AM03 模拟量输入/输出模块，2AI*16Bit/1AO*15Bit

34

模拟量扩展模块

C7 288-3AM06-0AA0

EM   AM06 模拟量输入/输出模块，4AI*16Bit/2AO*15Bit

35

模拟量扩展模块

C7 288-3AM12-0AA0

EM   AM12 模拟量输入/输出模块，8AI*12Bit,±10v，0-20ma/4AO*12Bit,0-10V,0-20ma

36

模拟量扩展模块

C7 288-3AM16-0AA0

EM   AM16 模拟量输入/输出模块，8AI*12Bit,±10v，0-20ma/8AO*12Bit,0-10V,0-20ma

37

模拟量扩展模块

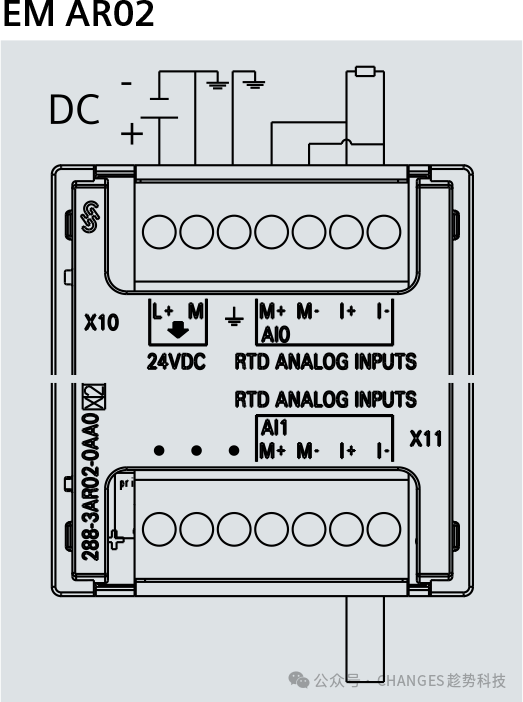

C7 288-3AR02-0AA0

EM   AR02 模拟量输入模块，2路热电阻 (AI2*RTD*16Bit)

38

模拟量扩展模块

C7 288-3AR04-0AA0

EM   AR04 模拟量输入模块，4路热电阻 (AI4*RTD*16Bit)

39

模拟量扩展模块

C7 288-3AR08-0AA0

EM   AR08 模拟量输入模块，AI8*RTD*16Bit

40

模拟量扩展模块

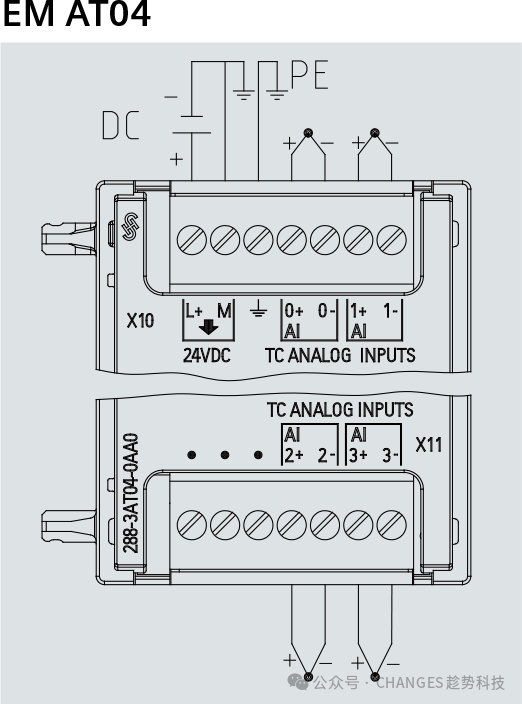

C7 288-3AT04-0AA0

EM   AT04 模拟量输入模块，4路热电偶 (AI4*TC*16Bit)

41

模拟量扩展模块

C7 288-3AT08-0AA0

EM   AT08 模拟量输入模块，AI8*TC*16Bit

42

模拟量扩展模块

C7 288-3AN08-0AA0

EM   AN08 8路NTC输入/10K 3950，AI8*NTC*16Bit

43

模拟量扩展模块

C7 288-3AN16-0AA0

EM   AN16 16路NTC输入/10K 3950，AI16*NTC*16Bit

44

远程IO模块

C7 155-1PN01-0AA0

PN从站模块，可带16个Smart系列扩展模块，支持ProfiNet转ModBus   RTU，可挂1个ModBus RTU 从站；支持1200和1500

45

远程IO模块

C7 155-1PN16-0AA0

PN从站模块，可带16个Smart系列扩展模块，支持ProfiNet转ModBus   RTU，可挂16个ModBus RTU 从站；支持1200和1500

46

称重模块

C7 288-AW231-0AA0

WP231称重模块，4DI/1AO/1网口/1RS485,支持ModBus   TCP和RTU

47

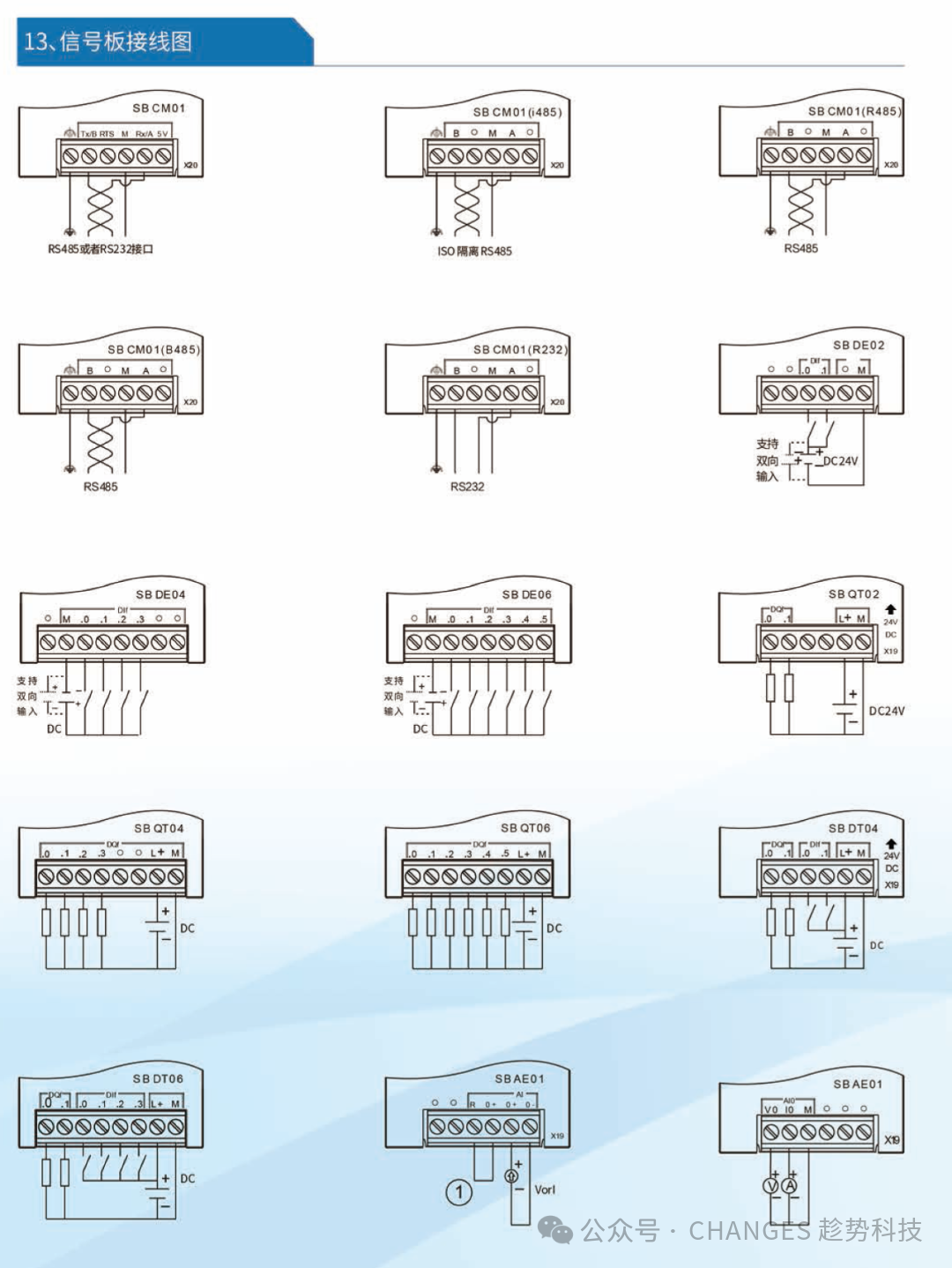

SB信号板

SB DE02

数字量输入 DI2 x 24VDC

48

SB信号板

SB DE06

数字量输入 DI6 x 24VDC

49

SB信号板

SB QT02

数字量输出 DQ2 x 24VDC   0.5A

50

SB信号板

SB QT04

数字量输出 DQ4 x 24VDC   0.5A

51

SB信号板

SB QT06

数字量输出 DQ6 x 24VDC   0.5A

52

SB信号板

SB DT04

数字量输入/输出 DI2 x   24VDC/DQ2 x 24VDC 0.5A

53

SB信号板

SB DT06

数字量输入/输出 DI4 x   24VDC/DQ2 x 24VDC 0.5A

54

SB信号板

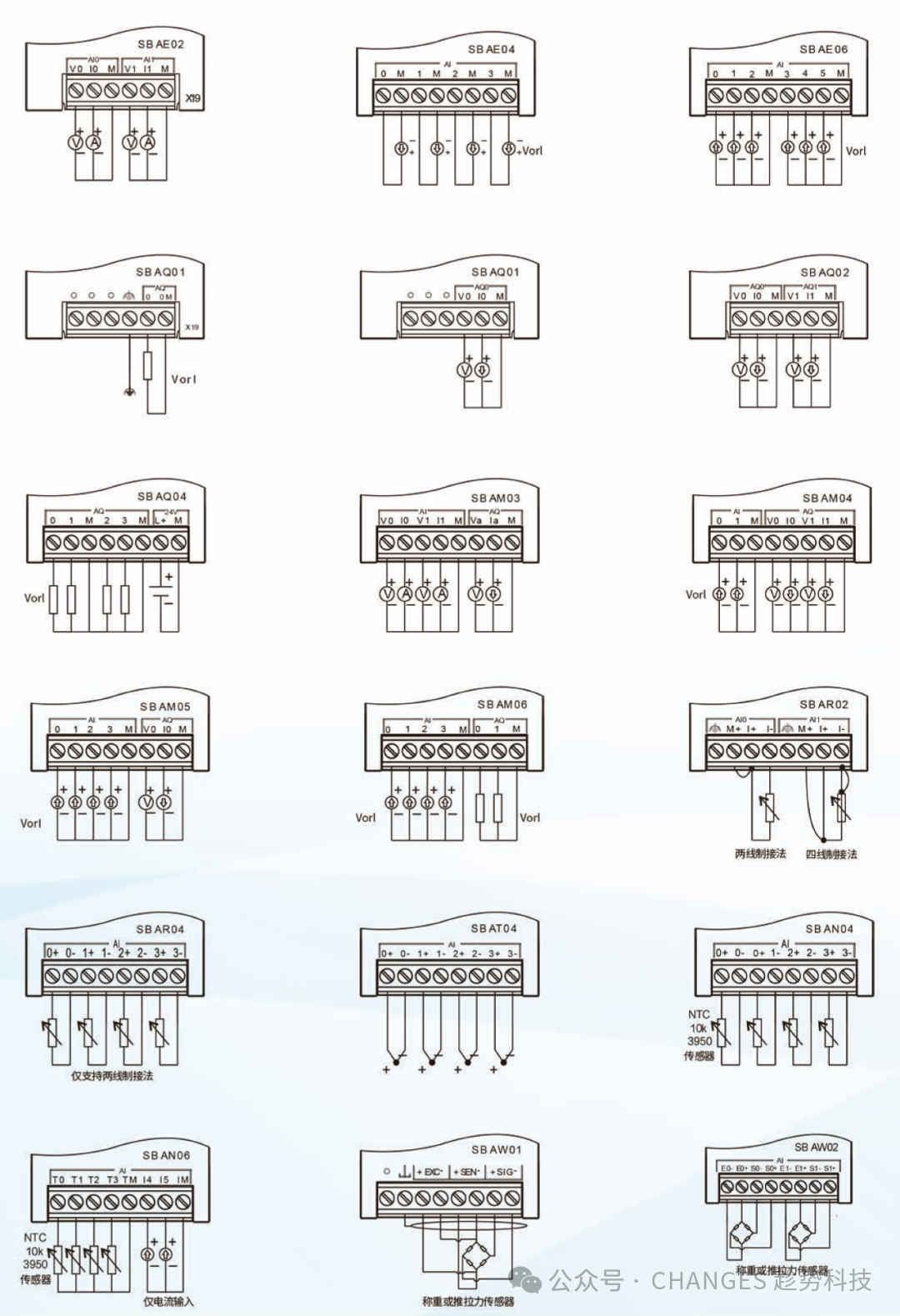

SB AE02

模拟量输入   AI2*11Bit，±10VDC/0-20mA

55

SB信号板

SB AE04

模拟量输入   AI4*11Bit，±10VDC/0-20mA

56

SB信号板

SB AE06

模拟量输入   AI6*11Bit，±10VDC/0-20mA

57

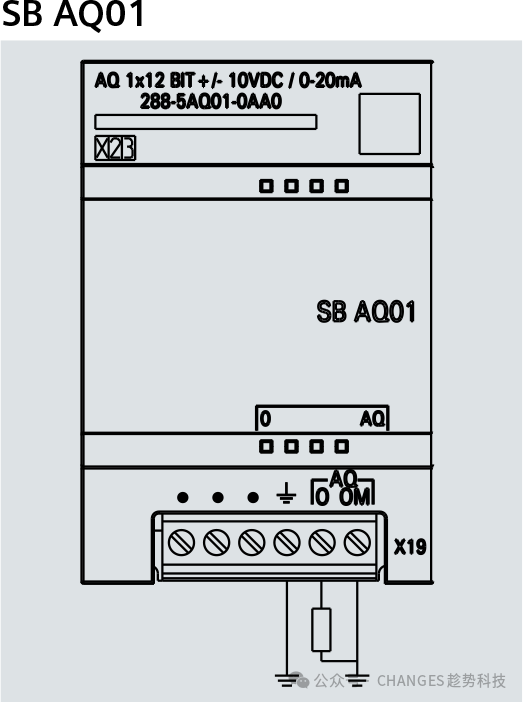

SB信号板

SB AQ02

模拟量输出   AQ2*12Bit，0-10VDC/0-20mA

58

SB信号板

SB AQ04

模拟量输出   AQ4*12Bit，0-10VDC/0-20mA

59

SB信号板

SB AM03

模拟量输入/输出   AI2*11Bit，AQ1*12Bit

60

SB信号板

SB AM06

模拟量输入/输出   AI4*11Bit，AQ2*12Bit

61

SB信号板

SB AR02

模拟量输入 AI2*RTD*16Bit

62

SB信号板

SB AR04

模拟量输入 AI4*RTD*16Bit

63

SB信号板

SB AT04

模拟量输入 AI4*TC*16Bit

64

SB信号板

SB AN04

4路NTC/10k温度采集（AI4*NTC*16Bit）

65

SB信号板

SB AN06

6路NTC/10k温度采集（AI6*NTC*16Bit）

66

SB信号板

SB AW01

1路称重采集

67

SB信号板

SB EN06

4路NTC/10k温度采集/2通道电流输入（AI4*NTC*16Bit/AI2*11Bit）

68

SB信号板

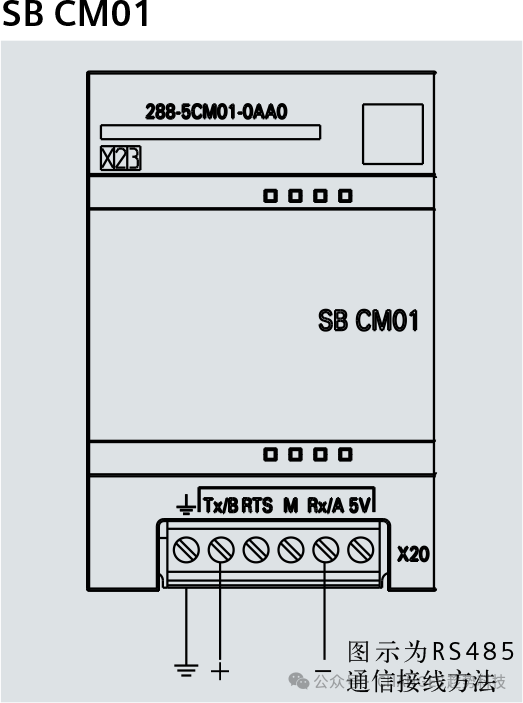

SB CM01

通信模组  RS485/RS232

69

SB信号板

SB CM01-R232

通信模组  R232

70

SB信号板

SB CM01-R485

通信模组  R485

71

SB信号板

SB CM01-i485

通信模组  R485带隔离
