300 PLC 接线图

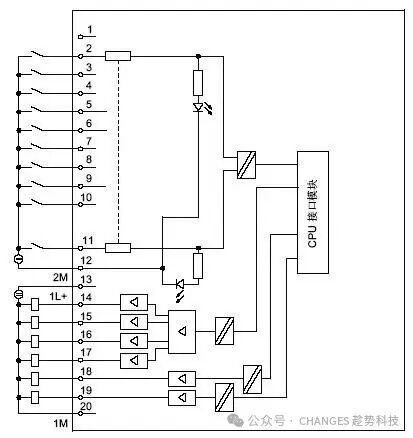

CPU

CPU312C

最多可以连接2路24V增量式、源型编码器


注意:右侧仅是接线示意图,未使用的接线端子(如6、7)可以不接线。

CPU 312C 连接器的针脚分配:

编号名称计数和测量模式下含义编号名称计数和测量模式下含义
1未使用11DI+1.1未使用
2DI+0.0通道 0:轨迹 A/脉冲122M外壳接地
3DI+0.1通道 0:轨迹B /方向131L+输出的 24-V 电源
4DI+0.2通道 0:硬件门14DO+0.0通道 0:输出
5DI+0.3通道 1:轨迹 A/脉冲15DO+0.1通道 1:输出
6DI+0.4通道 1:轨迹 B/方向16DO+0.2未使用
7DI+0.5通道 1:硬件门17DO+0.3未使用
8DI+0.6通道 0:锁存器(仅在计数模式下)18DO+0.4未使用
9DI+0.7通道1:锁存器(仅在计数模式下)19DO+0.5未使用
10DI+1.0未使用201 M外壳接地

CPU313C和CPU313C-2

最多可以连接3路24V增量式、源型编码器

CPU313C有两个连接器(X1 和 X2)其中CPU313C的X1(左)用于模拟量输入输出通道,所以端子定义这里不再冗述,X2用于(右)高速计数通道接线。

CPU313C-2(DP或PtP)没有模拟量输入通道,所以只有一组X2输入端子


注意:上图只是示意图,请参考针脚分配表格中的定义,未使用的端子(如29、30)可以不接线。

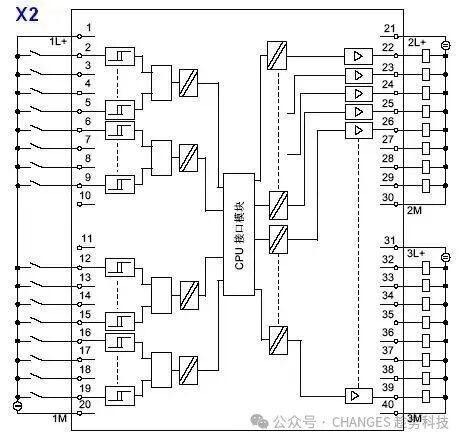

CPU 313C(连接器 X2)的针脚分配:

编号名称计数和测量模式下含义编号名称计数和测量模式下含义
11 L+输入的 24-V 电源212L+输出的 24-V 电源
2DI+0.0通道 0:轨迹 A/脉冲22DO+0.0通道 0:输出
3DI+0.1通道 0:轨迹 B/方向23DO+0.1通道 1:输出
4DI+0.2通道 0:硬件门24DO+0.2通道 2:输出
5DI+0.3通道 1:轨迹 A/脉冲25DO+0.3未使用
6DI+0.4通道 1:轨迹 B/方向26DO+0.4未使用
7DI+0.5通道 0:硬件门27DO+0.5未使用
8DI+0.6通道 2:轨迹 A/脉冲28DO+0.6未使用
9DI+0.7通道 2:轨迹 B/方向29DO+0.7未使用
10-未使用302 M外壳接地
11-未使用313L+输出的 24-V 电源
12DI+1.0通道 2:硬件门32DO+1 .0未使用
13DI+1.1未使用33DO+1.1未使用
14DI+1.2未使用34DO+1.2未使用
15DI+1.3未使用35DO+1 .3未使用
16DI+1.4通道 0:锁存器36DO+1.4未使用
17DI+1.5通道 1:锁存器37DO+1 .5未使用
18DI+1.6通道2:锁存器38DO+1 .6未使用
19DI+1.7未使用39DO+1 .7未使用
201 M外壳接地403 M外壳接地

CPU314C-2

最多可以连接4路24V增量式、源型编码器

其中X1(左)用于模拟量输入输出通道,所以端子定义这里不再冗述,X2(右)用于高速计数通道接线。

接线示意图请参考CPU313C部分。

CPU314C-2 DP/PtP(连接器 X2)的针脚分配:

编号名称计数和测量模式下含义编号名称计数和测量模式下含义
11L+输入的 24-V 电源212L+输出的 24-V 电源
2DI+0.0通道 0:轨迹 A/脉冲22DO+0.0通道 0:输出
3DI+0.1通道 0:轨迹 B/方向23DO+0.1通道 1:输出
4DI+0.2通道 0:硬件门24DO+0.2通道 2:输出
5DI+0.3通道 1:轨迹 A/脉冲25DO+0.3通道 3:输出
6DI+0.4通道 1:轨迹 B/方向26DO+0.4未使用
7DI+0.5通道 1:硬件门27DO+0.5未使用
8DI+0.6通道 2:轨迹 A/脉冲28DO+0.6未使用
9DI+0.7通道 2:轨迹 B/方向29DO+0.7未使用
10-未使用302 M外壳接地
11-未使用313L+输出的 24-V 电源
12DI+1.0通道 2:硬件门32DO+1.0未使用
13DI+1.1通道 3:轨迹 A/脉冲33DO+1.1未使用
14DI+1.2通道 3:轨迹 B/方向34DO+1.2未使用
15DI+1.3通道 3:硬件门35DO+1.3未使用
16DI+1.4通道 0:锁存器(仅在计数模式下)36DO+1.4未使用
17DI+1.5通道 1:锁存器(仅在计数模式下)37DO+1.5未使用
18DI+1.6通道 2:锁存器(仅在计数模式下)38DO+1.6未使用
19DI+1.7通道 3:锁存器(仅在计数模式下)39DO+1.7未使用
201 M外壳接地403M外壳接地

扩展模块

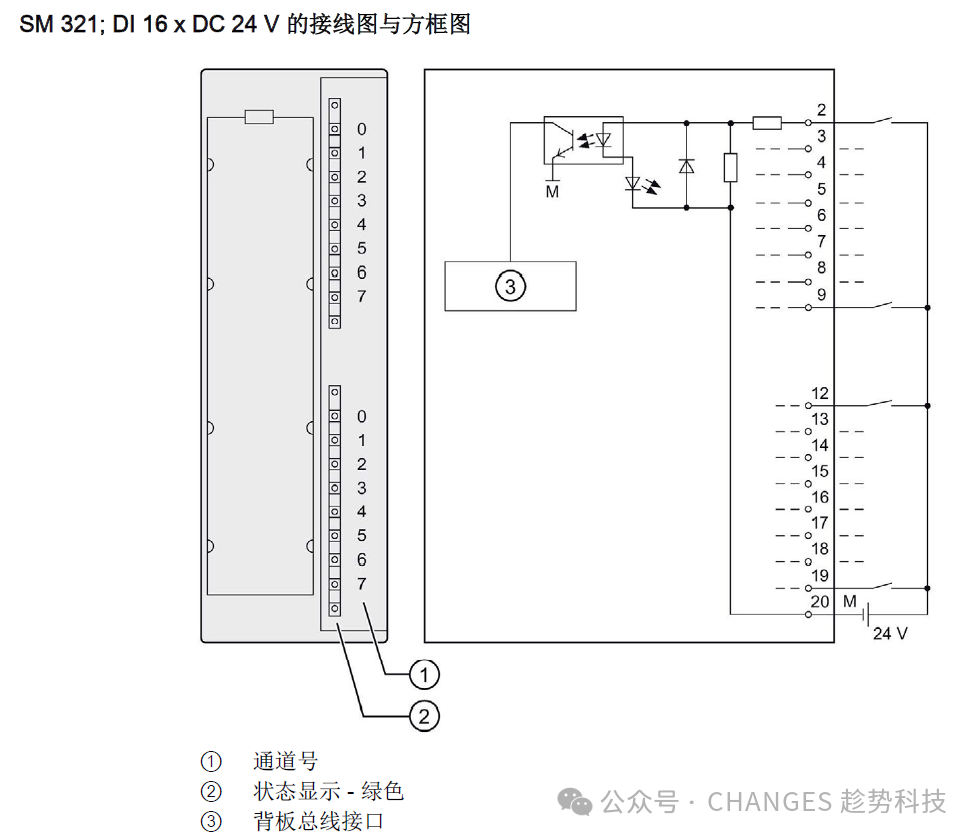

SM321 DI16 X 24VDC

C7 331-1BH02-0AA0

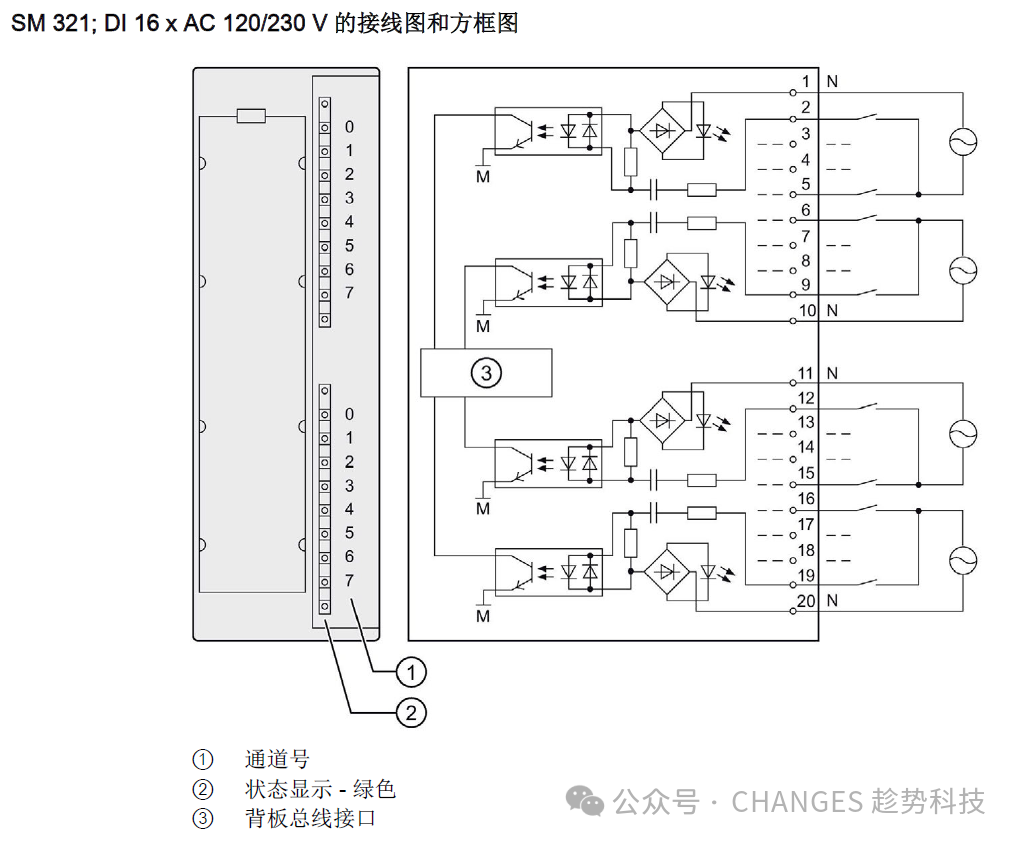

SM321 DI16 X 120/230VAC

C7 321-1FH00-0AA0

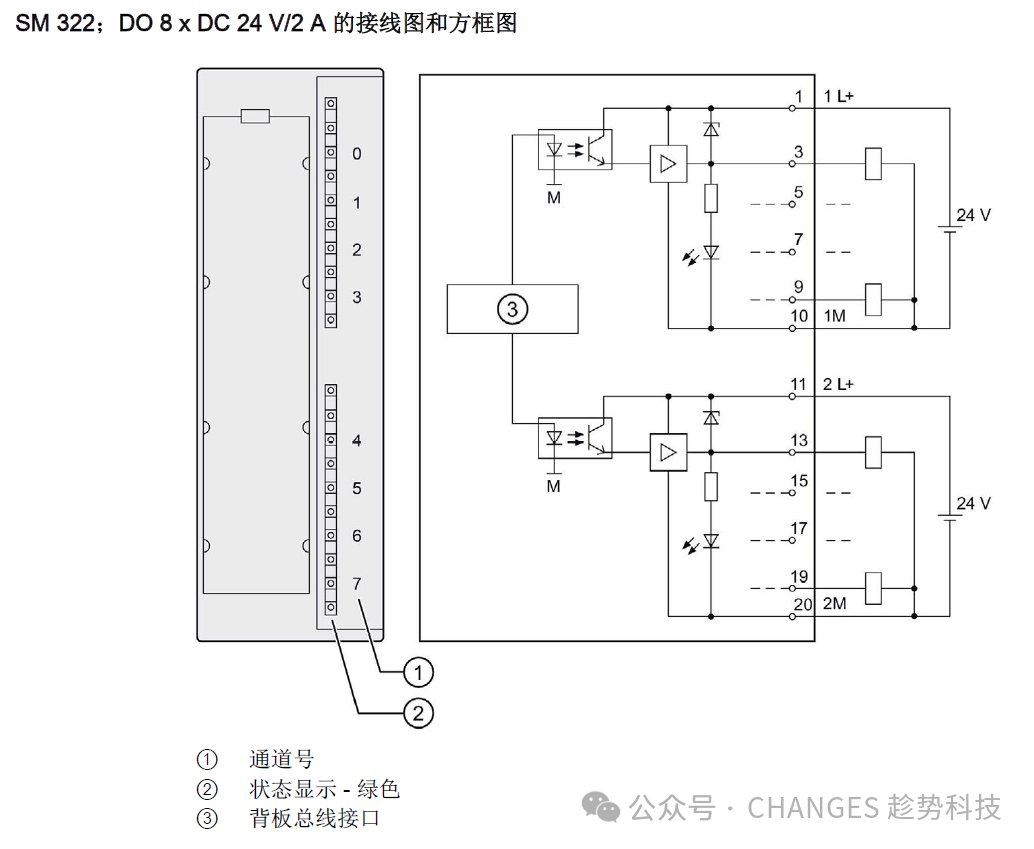

SM322 DO8 X 24VDC 2A

C7 322-1BF01-0AA0


SM322 DO16 X 24VDC 0.5A

C7 322-1BH01-0AA0


SM322 DO32 X 24VDC 0.5A

C7 322-1BL00-0AA0

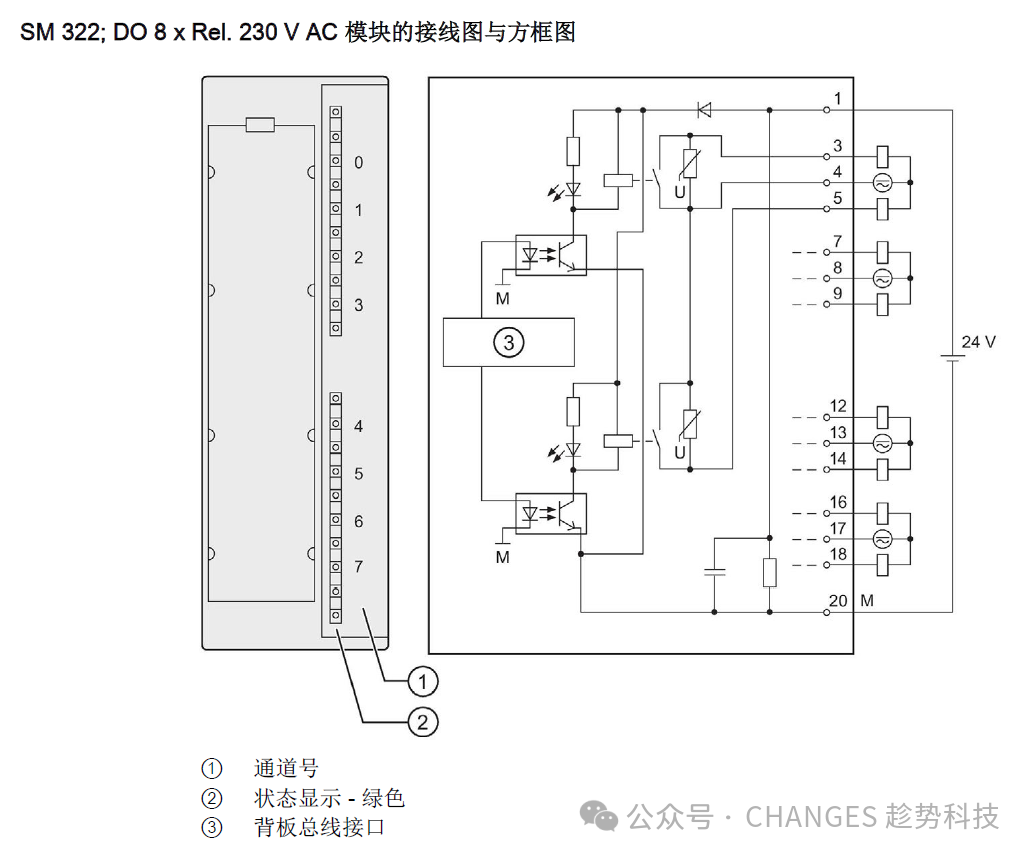

SM322 DO8 X RLY

C7 322-1HF01-0AA0

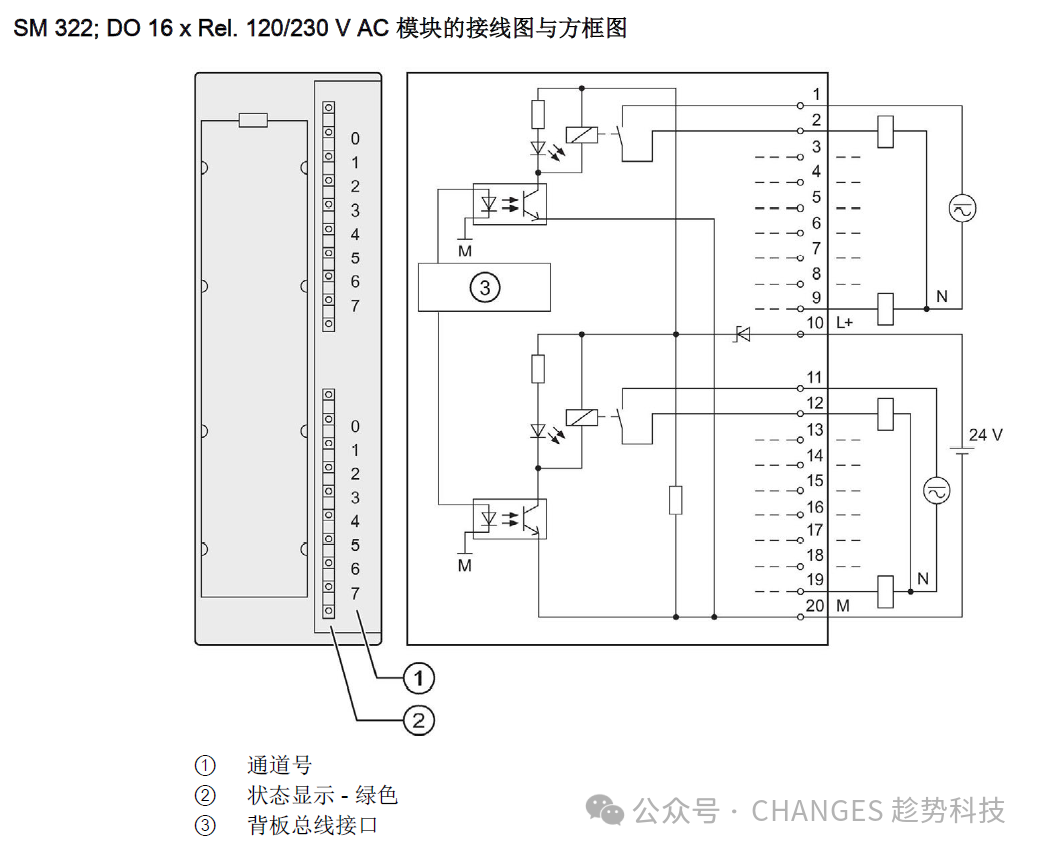

SM322 DO16 X RLY

C7 322-1HH01-0AA0

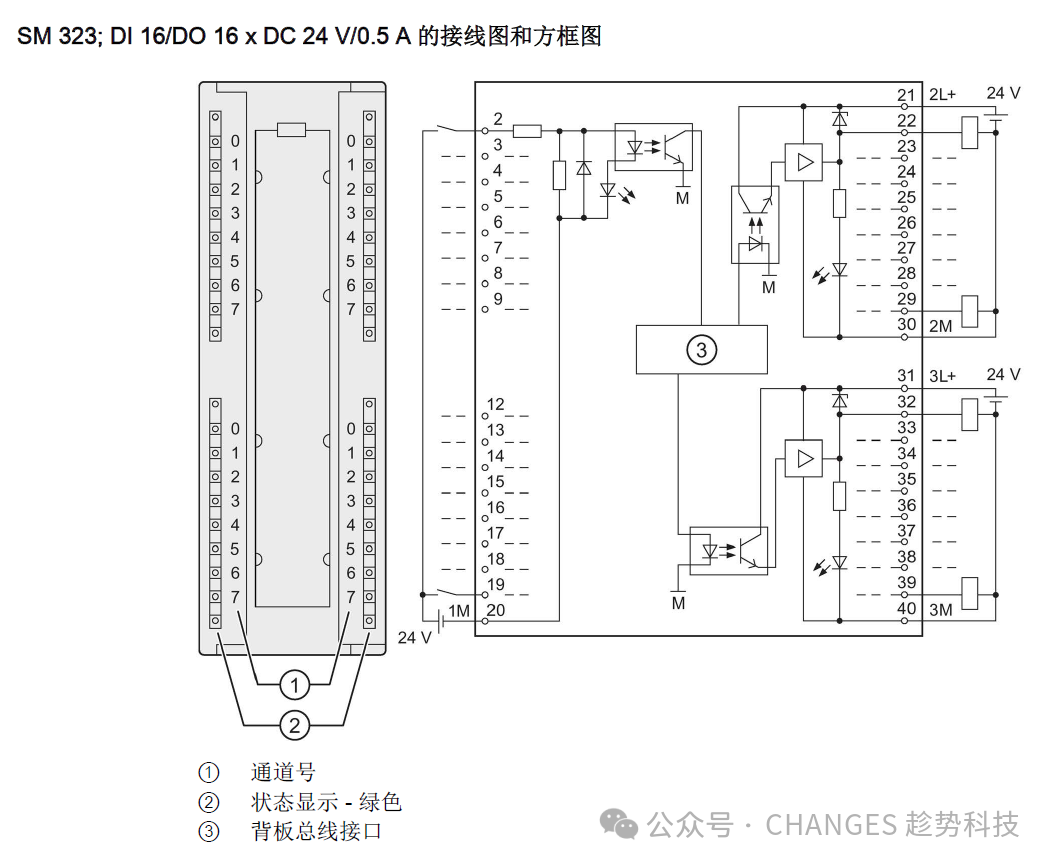

SM323 DI16/DO16 X 24VDC 0.5A

C7 323-1BL00-0AA0


C7 331-1KF02-0AB0 电压测量


C7 331-1KF02-0AB0 2线制、4线制电流测量

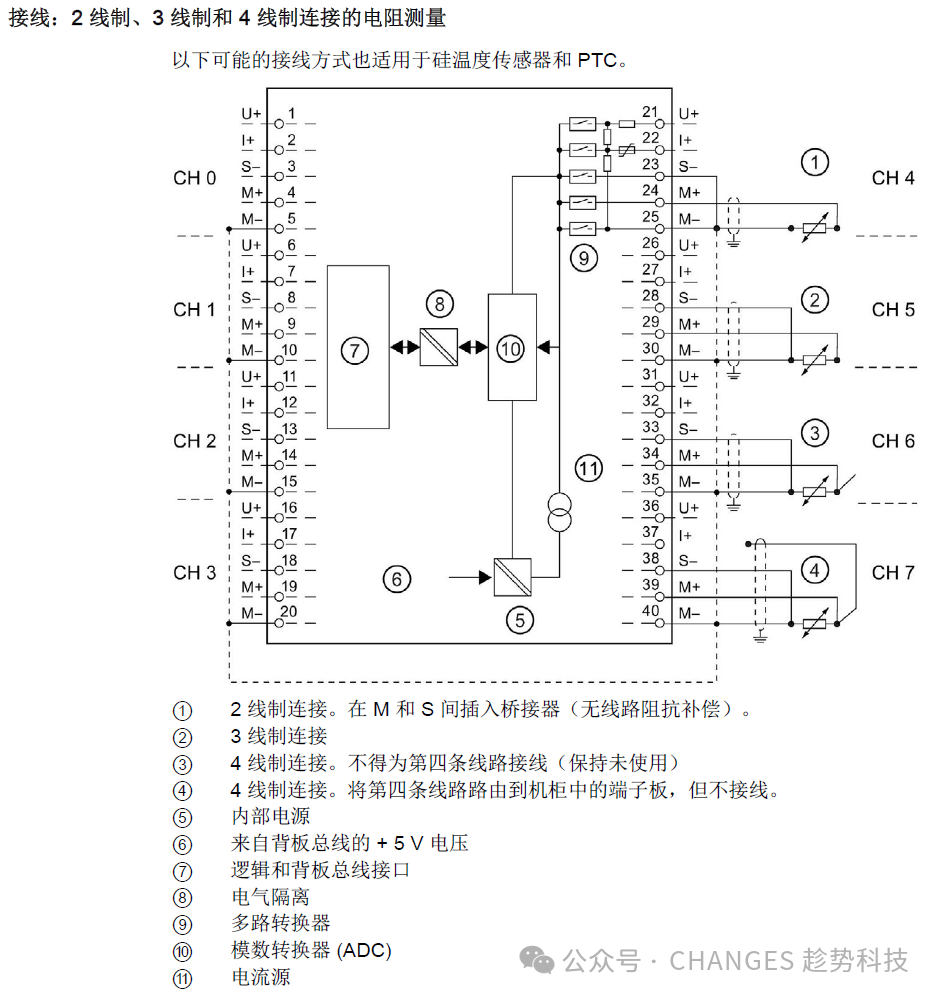

C7 331-1KF02-0AB0 2线制、3线制、4线制电阻测量

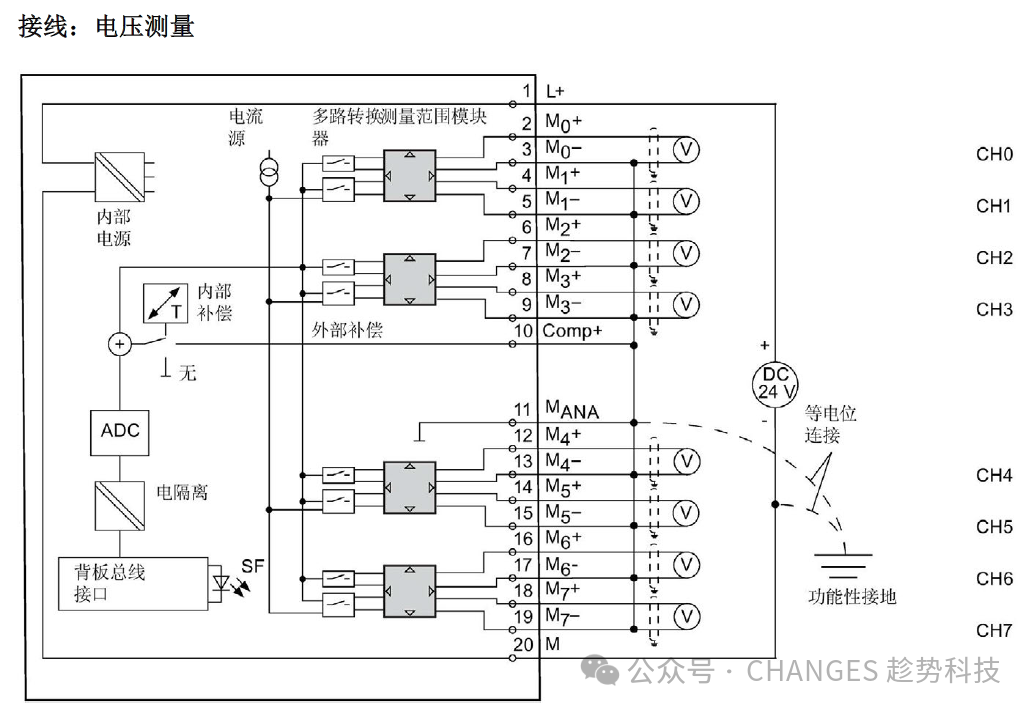

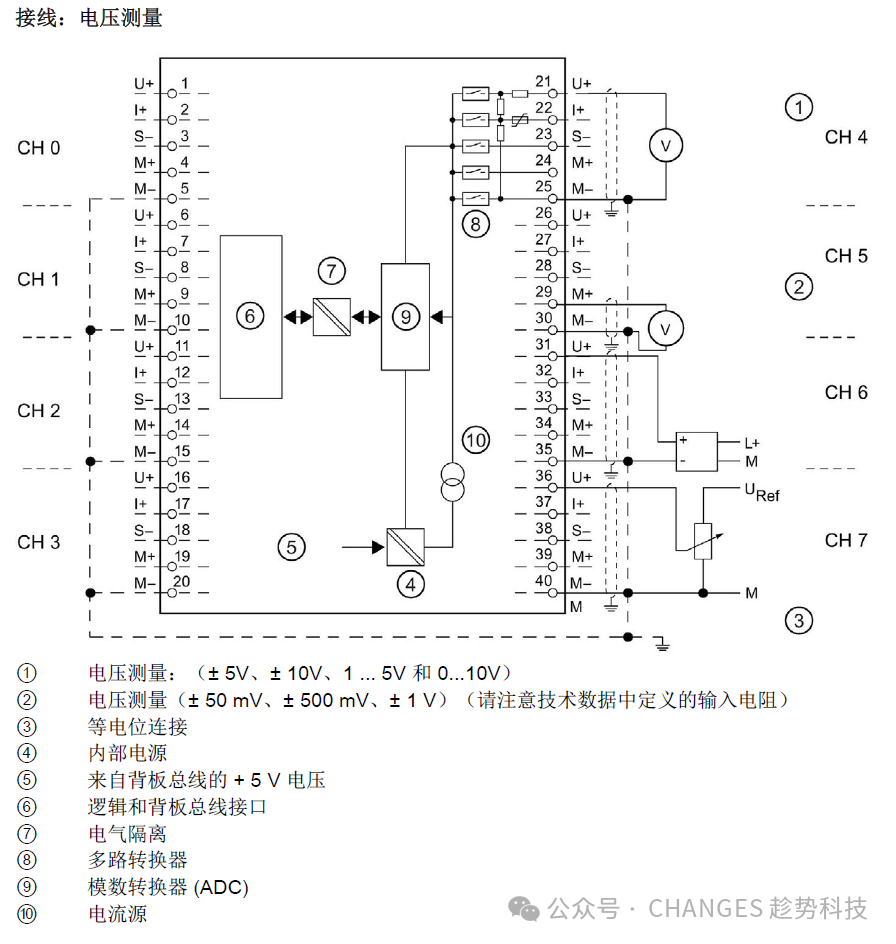

C7 331-7KF02-0AB0 电压测量接线

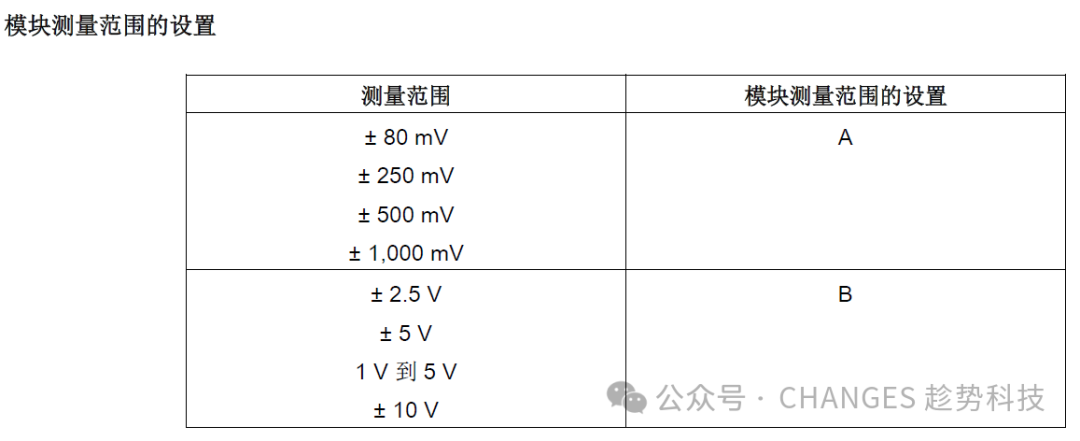

C7 331-7KF02-0AB0 电压测量模块位置

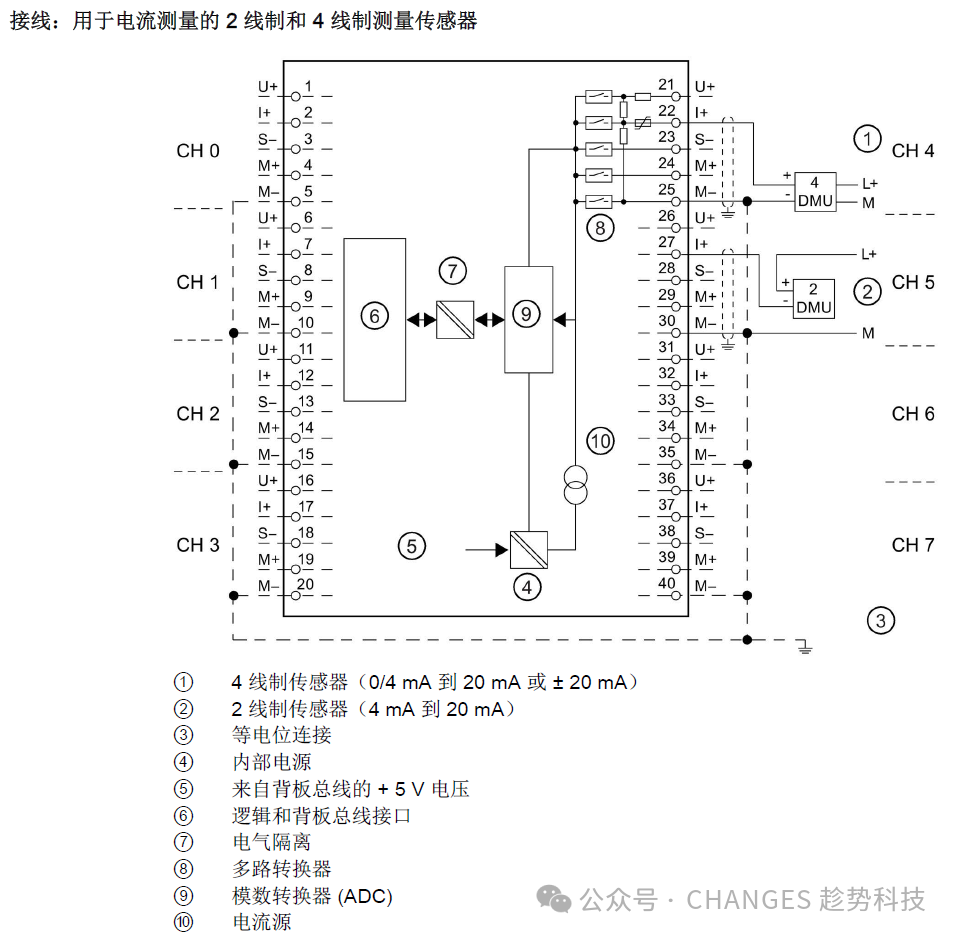

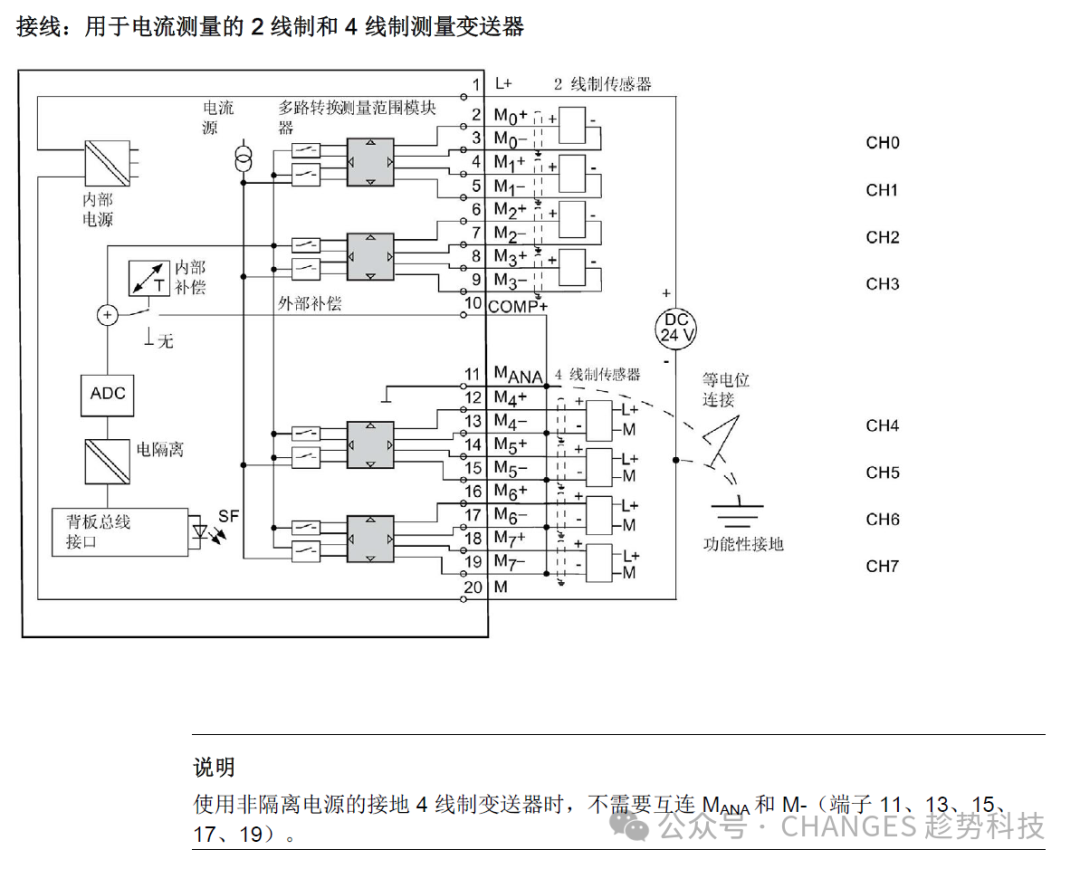

C7 331-7KF02-0AB0 2线制、4线制电流测量接线

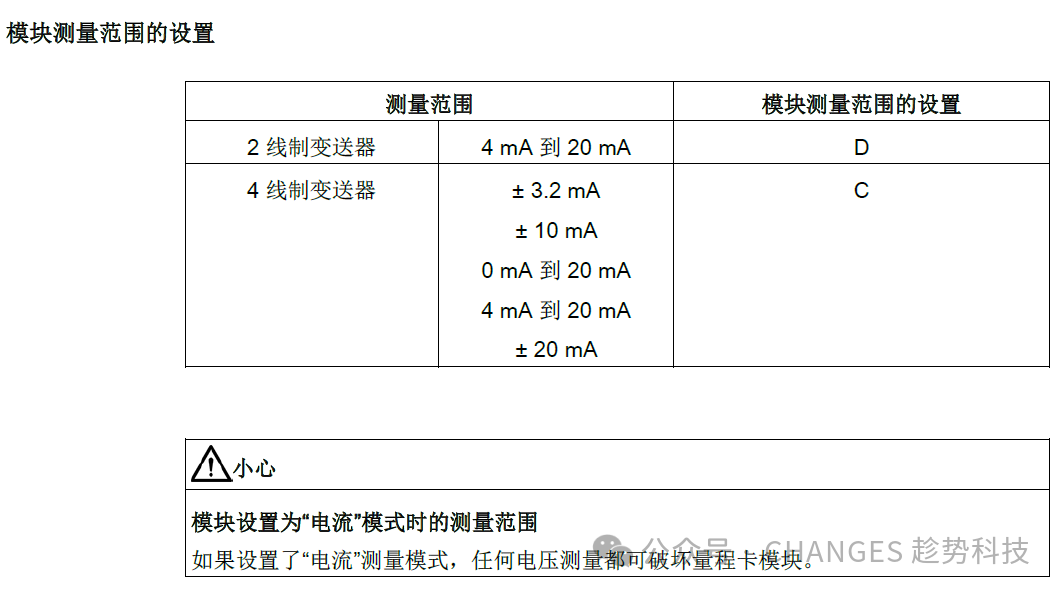

C7 331-7KF02-0AB0 电流测量模块位置


C7 331-7KF02-0AB0 2线制、3线制、4线制电阻测量


C7 331-7KF02-0AB0 电阻测量模块位置

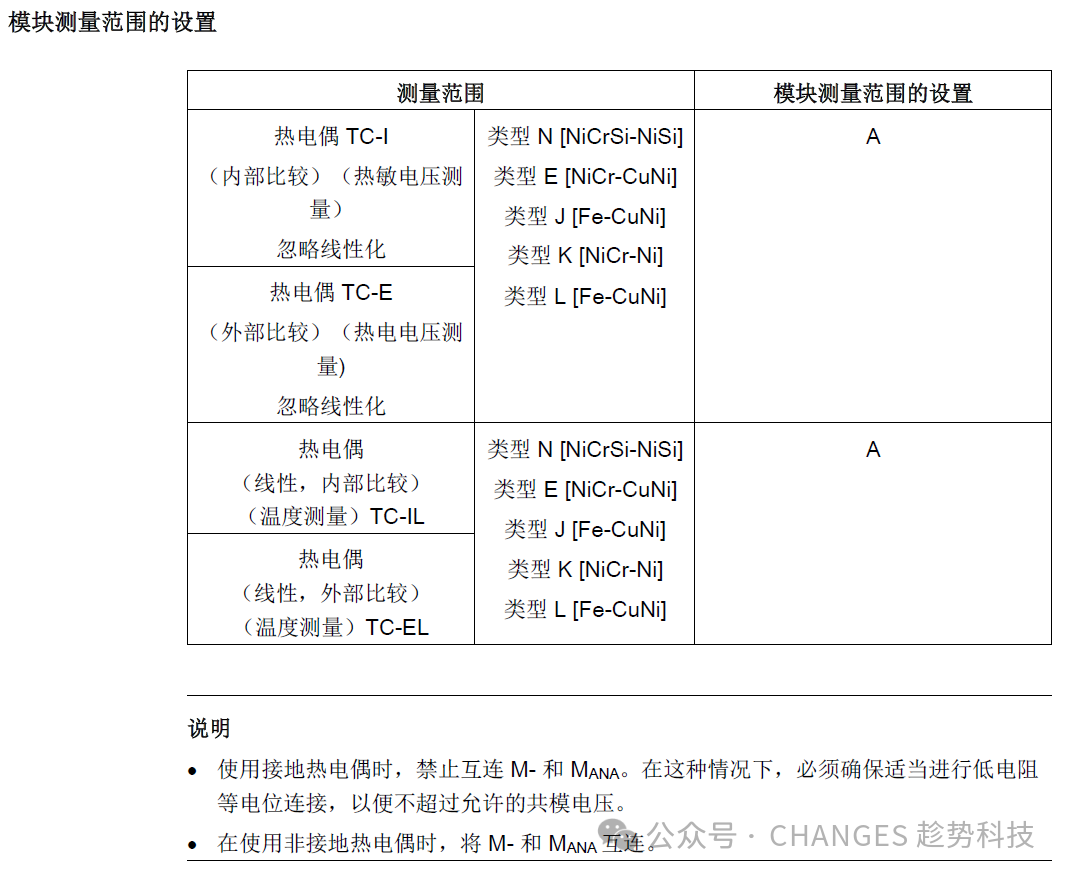

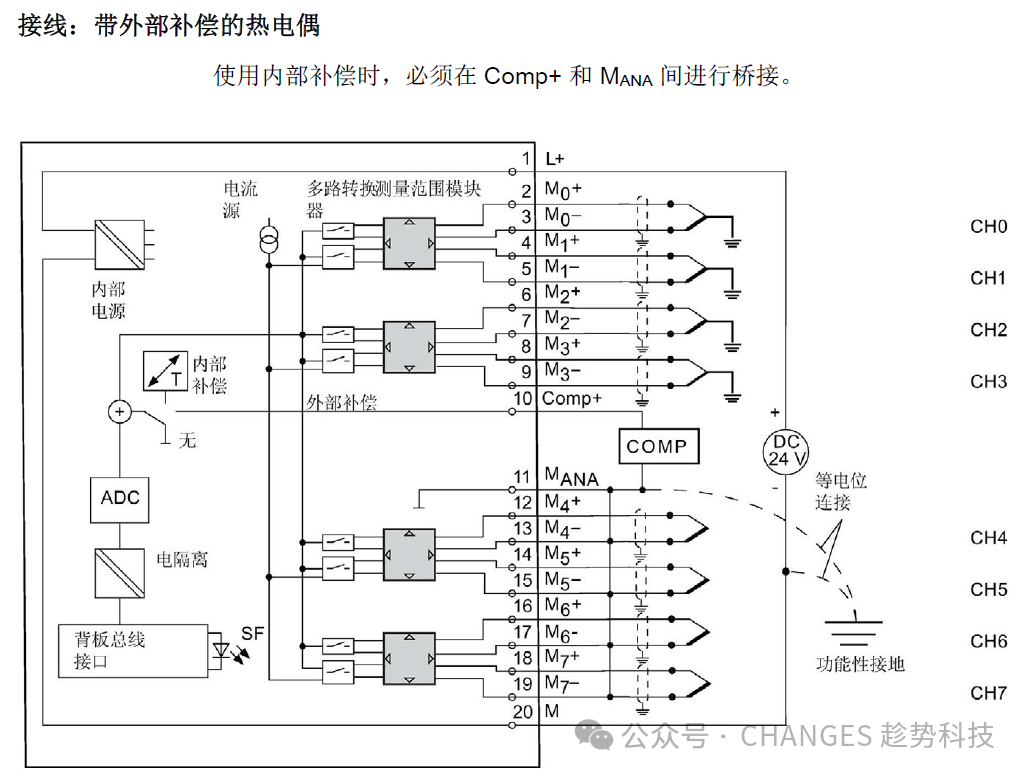

C7 331-7KF02-0AB0 热电偶测量


C7 331-7KF02-0AB0 热电偶测量模块位置

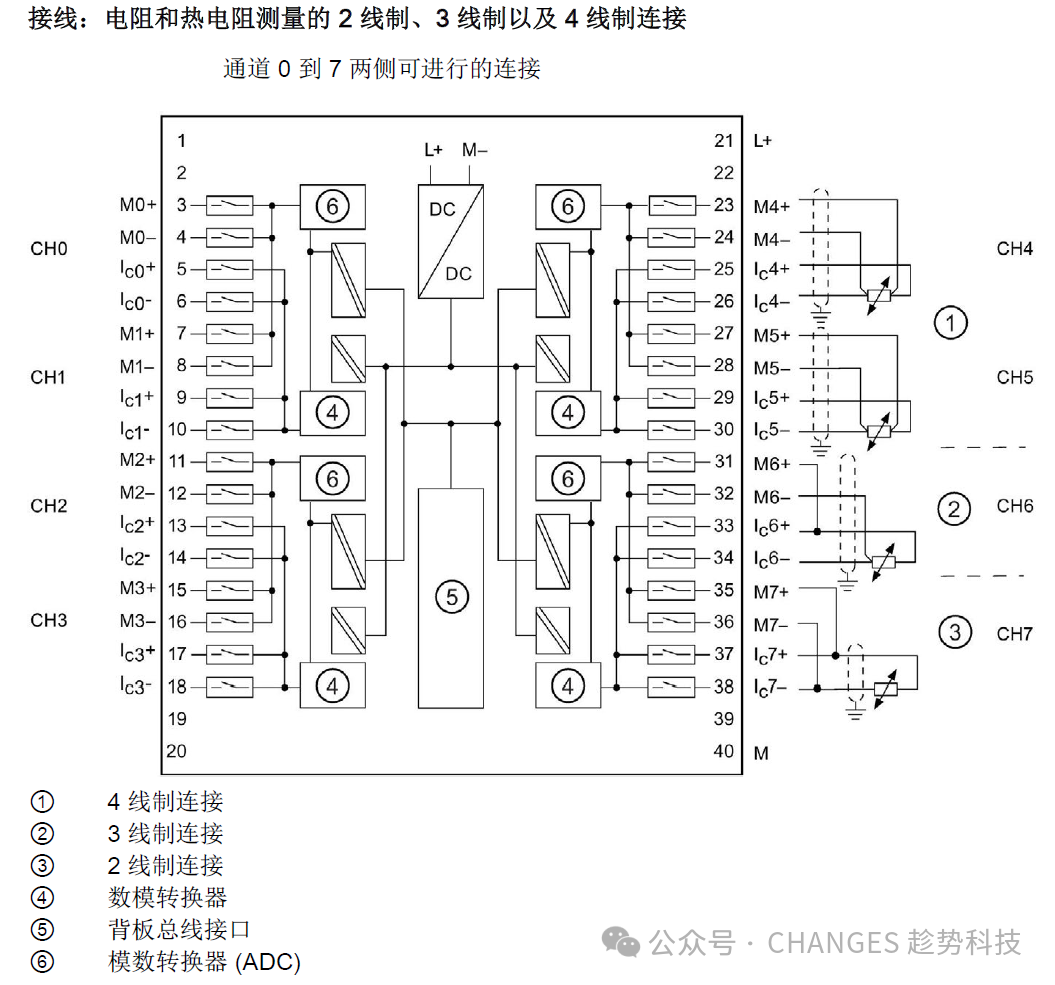

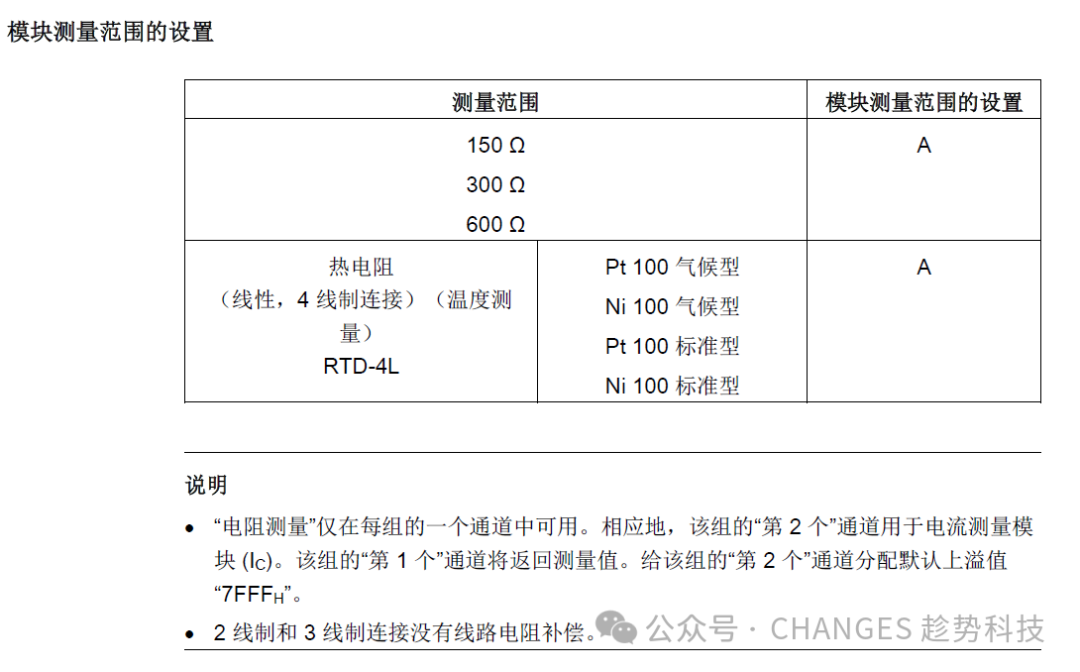

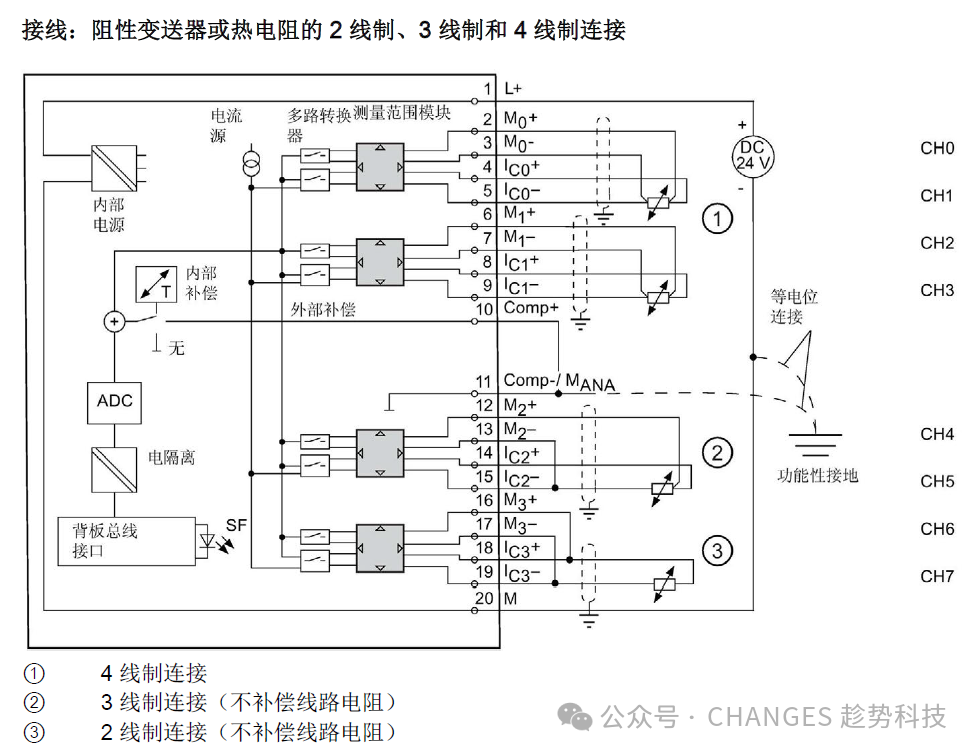

C7 331-7PF01-0AB0 2线制、3线制、4线制电阻和热电阻测量

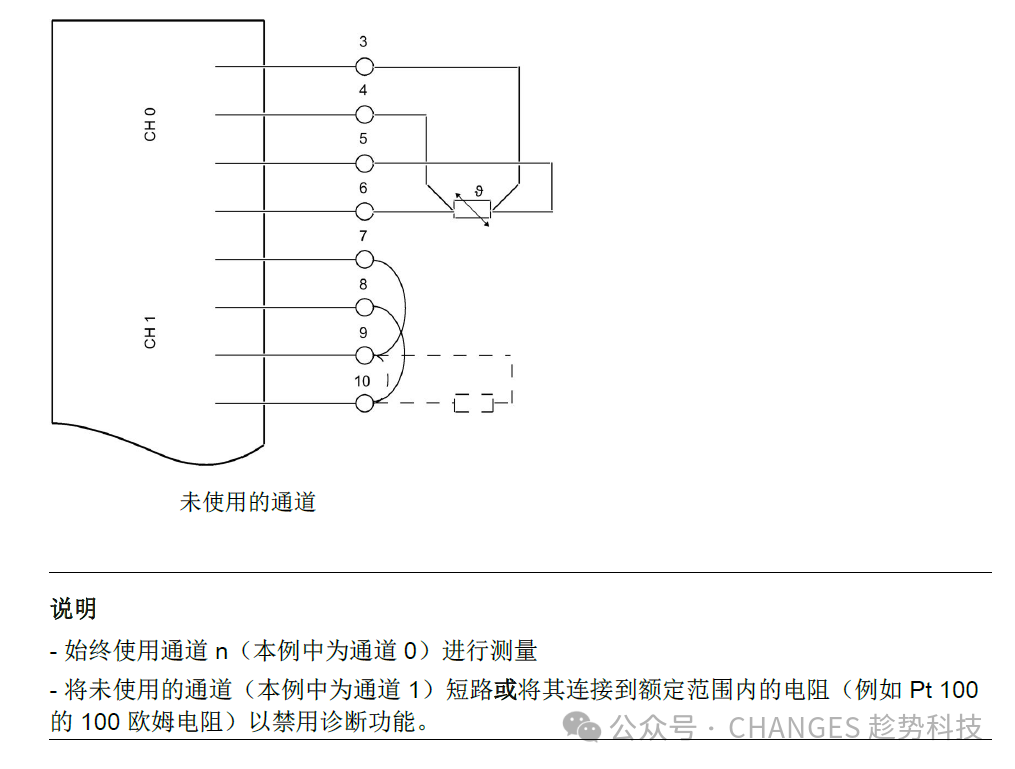

C7 331-7PF01-0AB0 未接通道处理

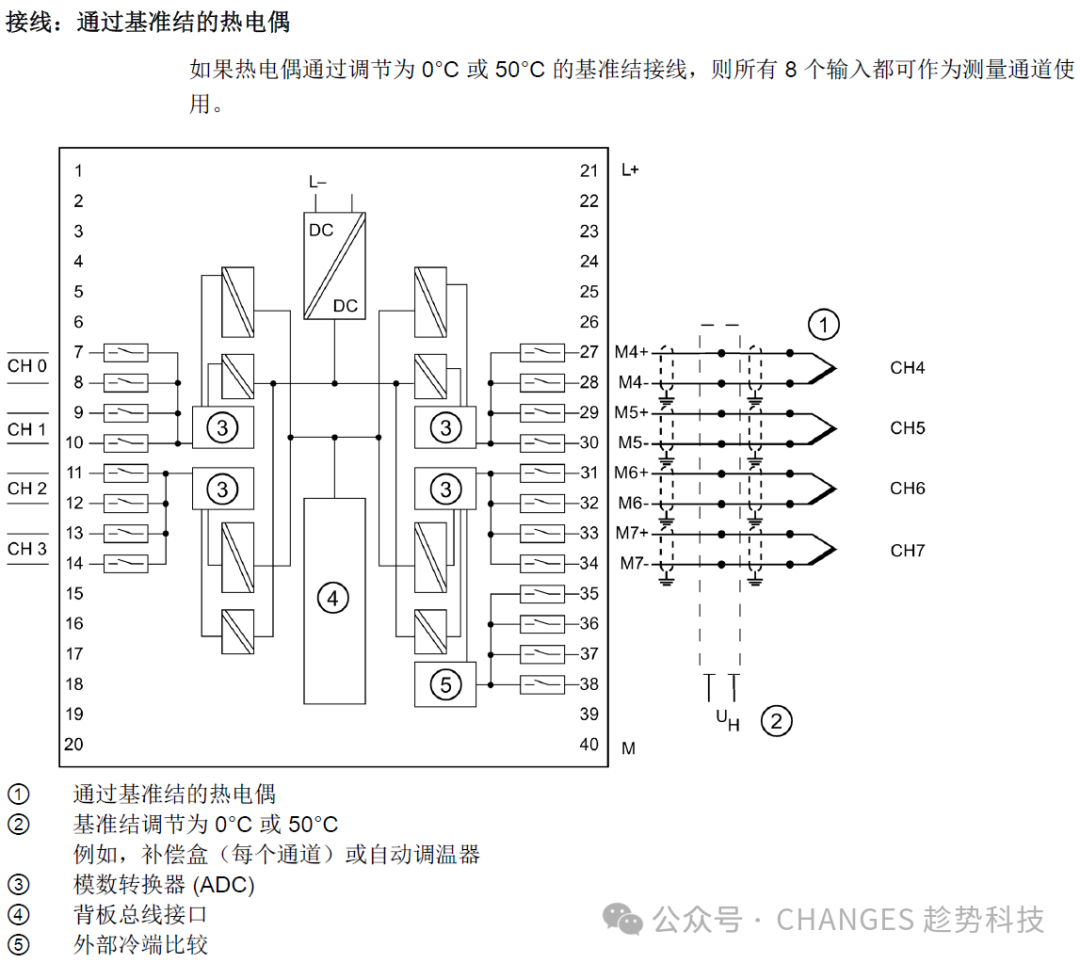

C7 331-7PF11-0AB0 通过基准设定的热电偶


C7 331-7PF11-0AB0  通过内部补偿的热电偶

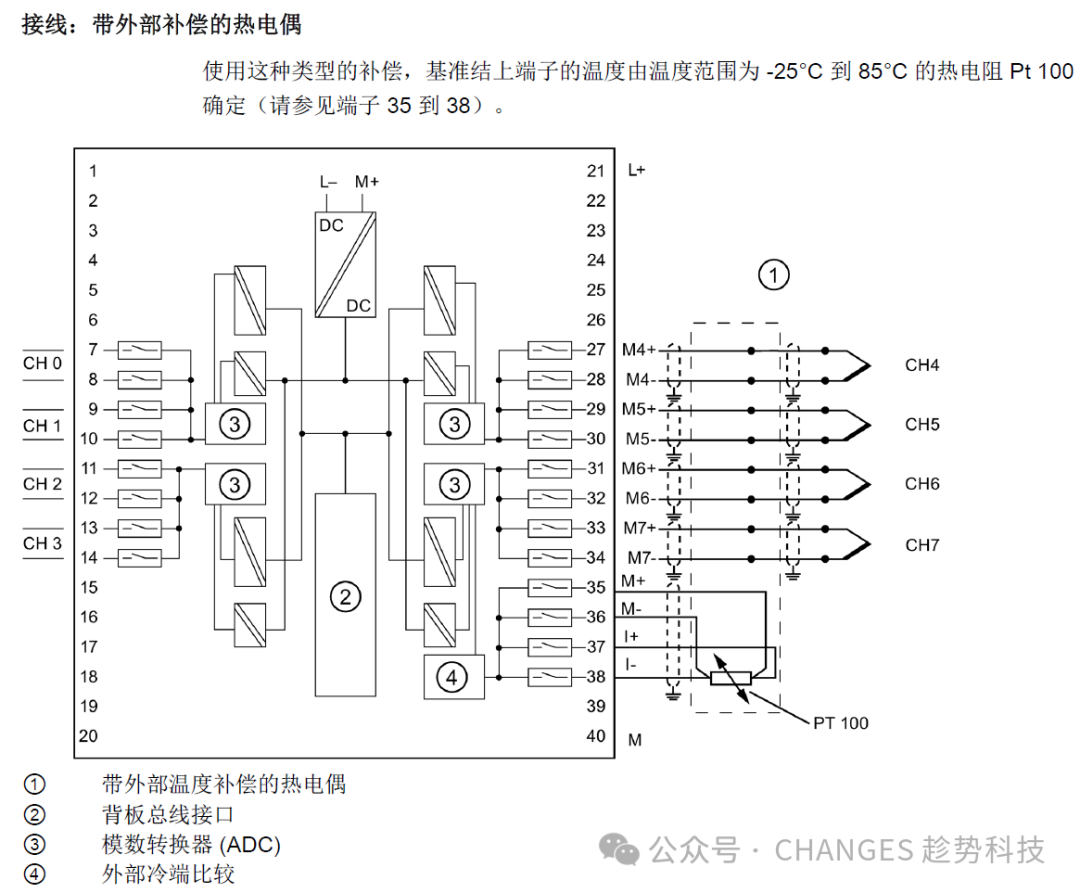

C7 331-7PF11-0AB0 外部补偿的热电偶

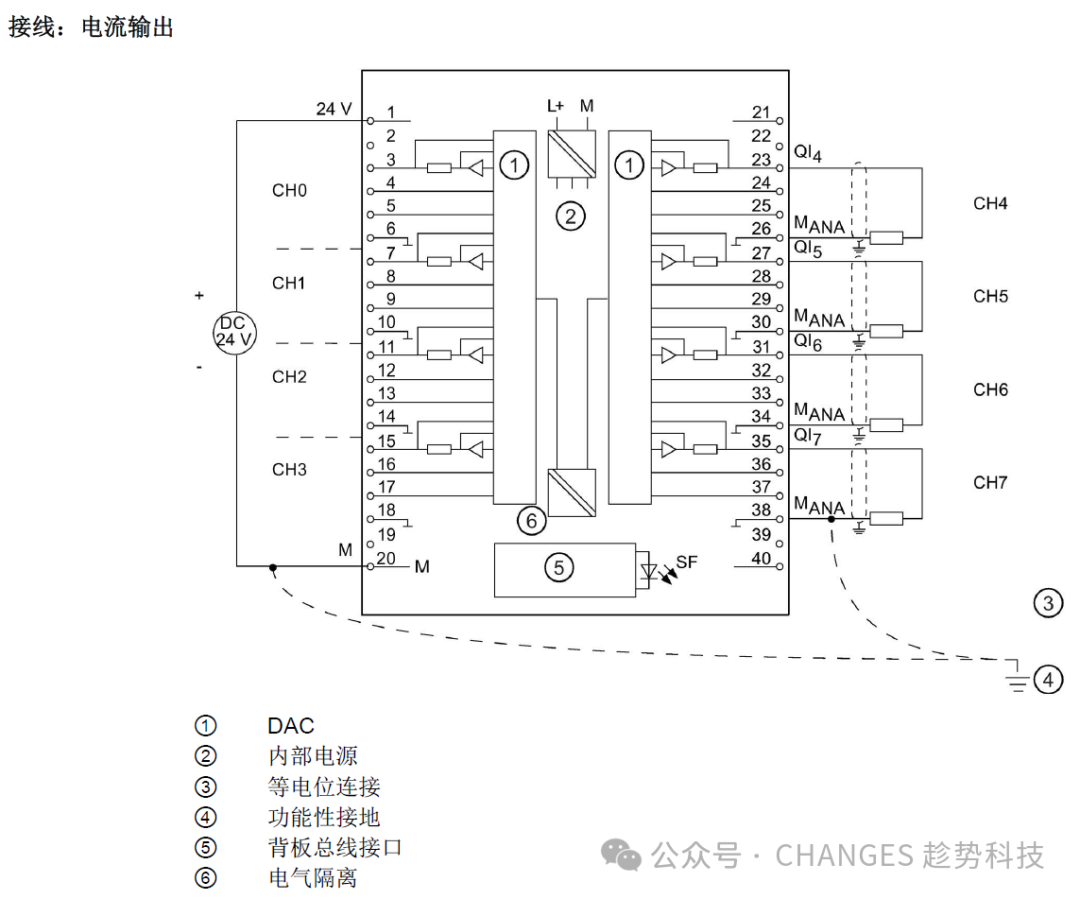

C7 332-5HD01-0AB0 电流输出

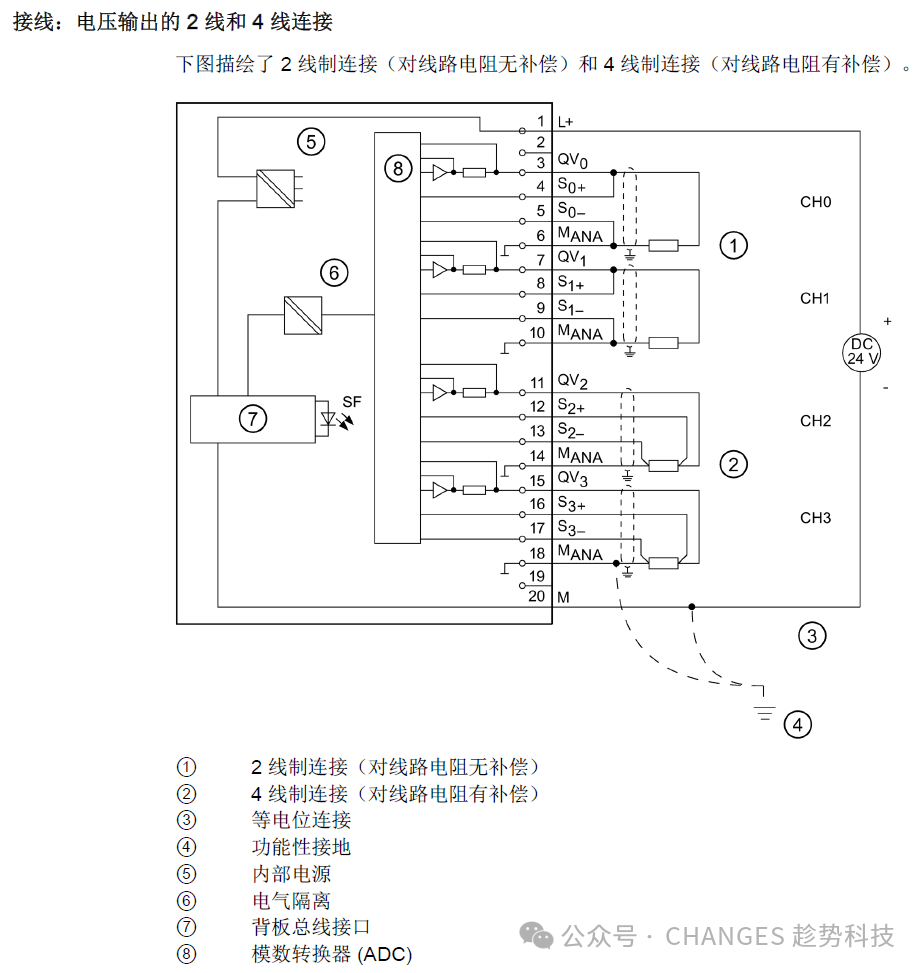

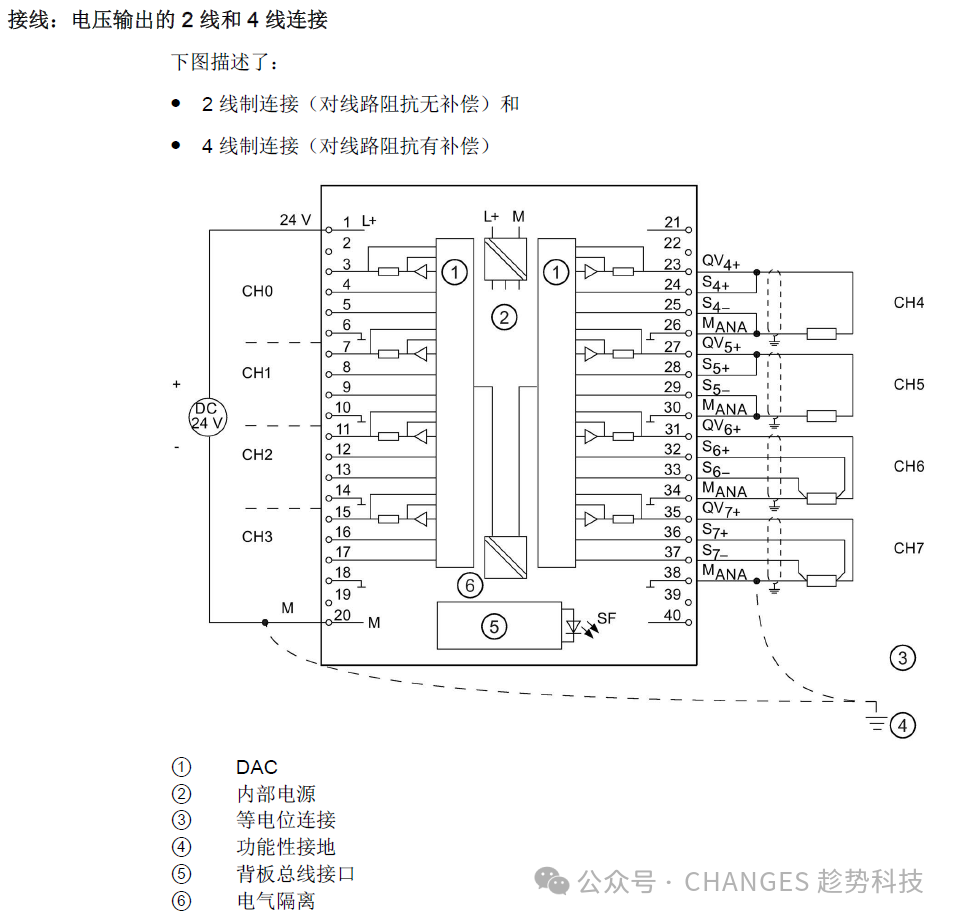

C7 332-5HD01-0AB0 电压输出


C7 332-5HF00-0AB0 电压输出

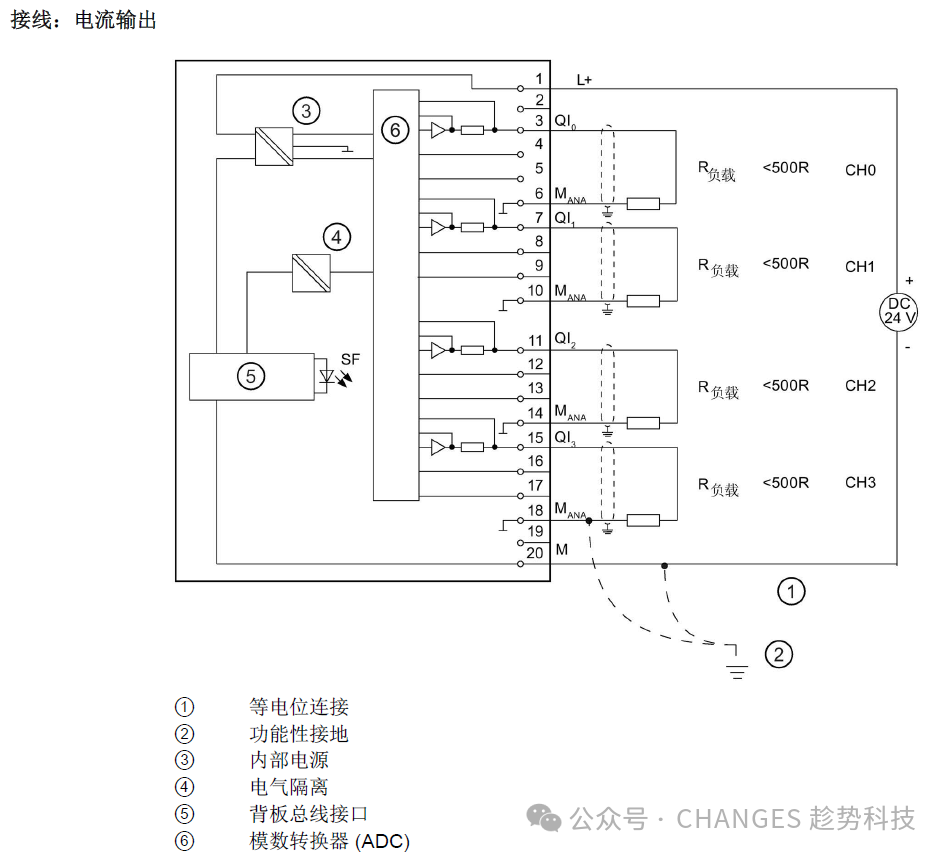

C7 332-5HF00-0AB0 电流输出


PS307电源

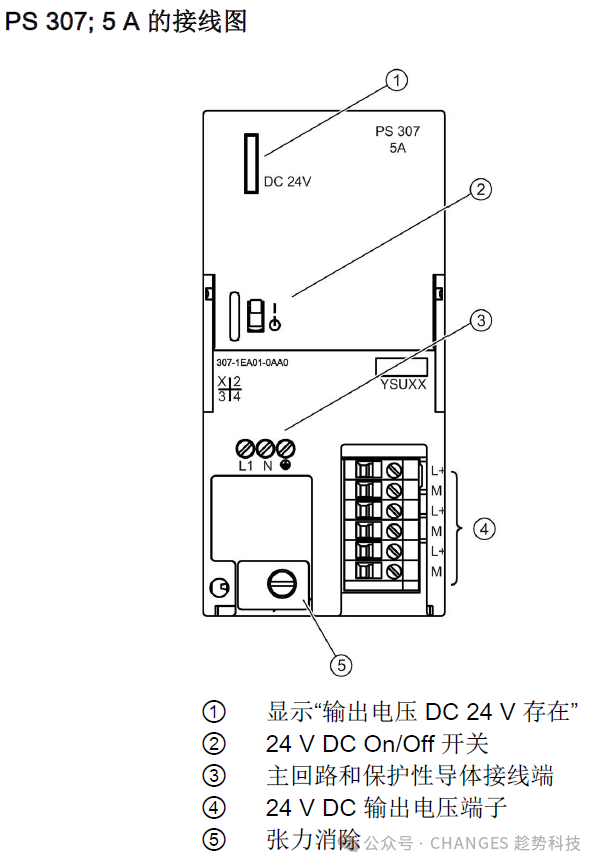

C7 307-1EA01-0AA0  PS307 5A

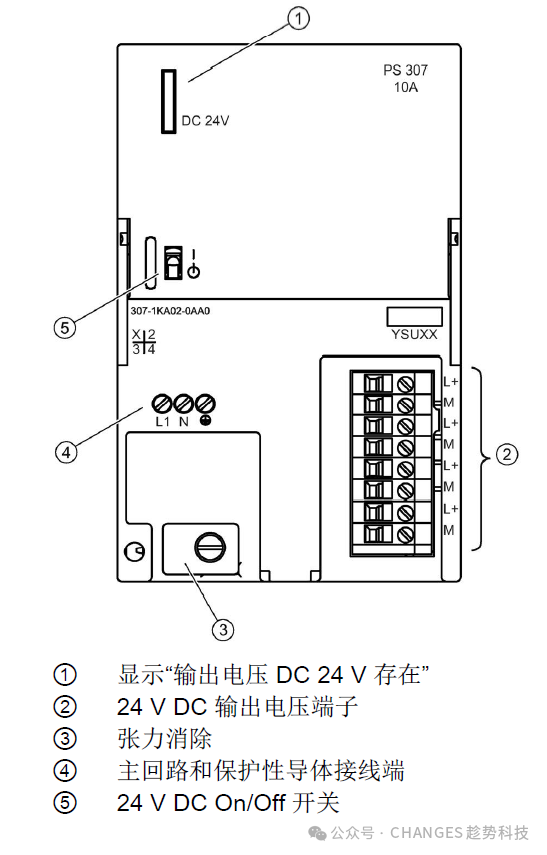

C7 307-1KA01-0AA0  PS307 10A


国产兼容300模块订货数据

序号产品名称规格型号描述
数字量

1

数字量输入

C7 321-1BH02-0AA0

DI 16,24VDC

2

数字量输入

C7 321-1BL00-0AA0

DI 32,24VDC

3

数字量输入

C7 321-1FH00-0AA0

DI 16,120/230VAC

4

数字量输出

C7 322-1BF01-0AA0

DO 8,24VDC, 2A

5

数字量输出

C7 322-1HF01-0AA0

DO 8,继电器, 2A

6

数字量输出

C7 322-1BH01-0AA0

DO 16,24VDC, 0.5A

7

数字量输出

C7 322-1BL00-0AA0

DO 32,24VDC, 0.5A

8

数字量输出

C7 322-1HH01-0AA0

DO 16,继电器

9

数字量输入输出

C7 323-1BH01-0AA0

8DIx24VDC/8DO,24VDC, 0.5A

10

数字量输入输出

C7 323-1BL00-0AA0

16DIx24VDC/16DO,24VDC, 0.5A

模拟量

11

模拟量输入

C7 331-1KF02-0AB0

AI 8 x 13Bit  可测电压、电阻、电流、温度

12

模拟量输入

C7 331-7KF02-0AB0

AI 8 x 12Bit  可测电压、电阻、电流、温度

13

模拟量输出

C7 332-5HD01-0AB0

AO 4 x 12Bit 可配置为电压、电流输出

14

模拟量输出

C7 332-5HF00-0AB0

AO 4 x 12Bit 可配置为电压、电流输出

15

热电阻输入

C7 331-7PF01-0AB0

AI 8 x RTD

16

热电偶输入

C7 331-7PF11-0AB0

AI 8 x TC

特殊模块

17

远程IO模块

C7 153-1AA03-0XB0

Profibus-DP从站模块,可带8个300扩展模块

电源

18

PS307电源

C7 307-1EA01-0AA0

5A 24VDC, 防短路和防开路

19

PS307电源

C7 307-1KA01-0AA0

10A 24VDC, 防短路和防开路

通用件

20

前连接器

C7 392-1AJ00-0AA0

300模块 20 针前连接器

21

前连接器

C7 392-1AM00-0AA0

300模块 40 针前连接器

22

导轨

C7 390-1AB60-0AA0

160mm的导轨

23

导轨

C7 390-1AD20-0AA0

320mm的导轨

24

导轨

C7 390-1AE80-0AA0

483mm的导轨

25

导轨

C7 390-1AF30-0AA0

530mm的导轨

26

导轨

C7 390-1AJ30-0AA0

830mm的导轨

27

导轨

C7 195-1GA00-0AA0

483mm的导轨(热插拔)

28

导轨

C7 195-1GF30-0AA0

530mm的导轨(热插拔)

29

导轨

C7 195-1GG30-0AA0

620mm的导轨(热插拔)

30

DP总线连接器

C7 972-0BA12-0XA0

90度出线 无编程口

31

DP总线连接器

C7 972-0BB12-0XA0

90度出线 有编程口

32

DP总线连接器

C7 972-0BA41-0XA0

35度出线 无编程口

33

DP总线连接器

C7 972-0BB41-0XA0

35度出线 有编程口

34

DP总线连接器

C7 972-0BA42-0XA0

35度出线 无编程口

35

DP总线连接器

C7 972-0BB42-0XA0

35度出线 有编程口

36

DP总线连接器

C7 972-0BA52-0XA0

90度出线 无编程口 快速连接器

37

DP总线连接器

C7 972-0BB52-0XA0

90度出线 有编程口 快速连接器

38

DP总线连接器

C7 1500-0FC10

180度出线 无编程口 快速连接器

39

DP总线连接器

C7 1500-0EA02

合金外壳 180度 无编程口

40

PN接头

C7 901-1BB10

180度 以太网接头

41

PN接头

C7 901-1BB20

90度 以太网接头

41

400前连接器

C7 492-1AL00

400模块 48针前连接器

42

1500前连接器

C7 592-1AM00

1500模块 40针前连接器

关注 ChangePLC,回复  价格  了解产品最新价格。
