运动相机量产隐形故障：螺丝扭矩、透气膜、壳体卡扣踩坑｜结构装配实战 02

结构装配实战 02（三连专题・第二篇）

上一篇结构装配实战 01，我们拆解了硅胶按键、Type‑C 接口、O 型胶圈三大防水薄弱点。
不少 OEM 同行反馈，就算按键、胶圈、接口全部按设计规范落地，样机测试全部通过，大货依旧会出现壳体翘缝、内部起雾、偶发进水。

很多时候问题不在密封胶圈，而是容易被忽略的锁附扭矩、麦克风防水透气膜、壳体卡扣。深圳市安迈微科技 20 年运动相机工厂，聊聊这三个藏在细节里的量产大坑。

一、螺丝锁附扭矩：拧太紧、拧太松都要翻车

运动相机整机靠螺丝锁紧压缩 O 型胶圈实现密封，扭矩是第一道门槛，很多项目结构图纸有标注，产线却管控松散。

两类量产踩坑

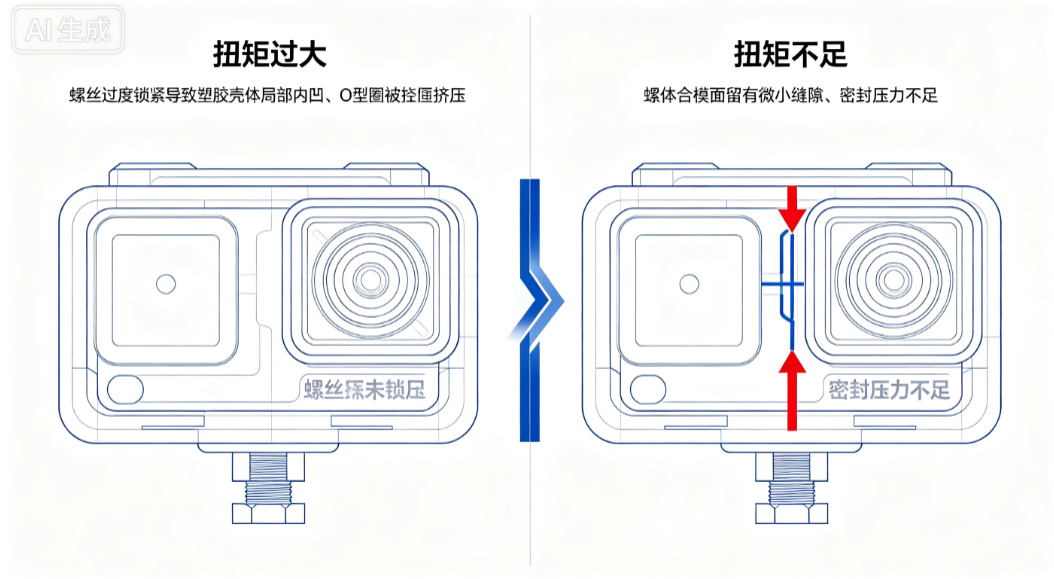

1. 扭矩过大，螺丝打太狠
   壳体塑胶受压发生形变，壳体出现细微内凹，胶圈局部被过度挤压，产生永久塑性变形。短期防水没问题，经过冷热交替、跌落之后，胶圈回弹失效，后期慢慢渗水。样机人手打螺丝力度可控，流水线电批力度失控就容易大批量出现该隐患。
2. 扭矩不足，螺丝没锁紧
   胶圈压缩量达不到设计值，壳体合模面存在微小缝隙。肉眼很难看出来，浸水、高压环境直接进水。

工厂实操管控

电批必须做扭矩定值管控，每日点检；不能只看螺丝拧到位，要做扭矩抽检；试产阶段要做扭矩‑防水对应验证，确定合理扭矩区间，不是越大越好。

二、麦克风防水透气膜：装反、破损、漏贴，直接同时毁掉收音 + 防水

做裸机 IP68 运动相机，MIC 开孔不能完全封死，声音要传进来，同时要平衡壳体内外气压，防水透气膜是唯一解决方案。

行业高频问题：

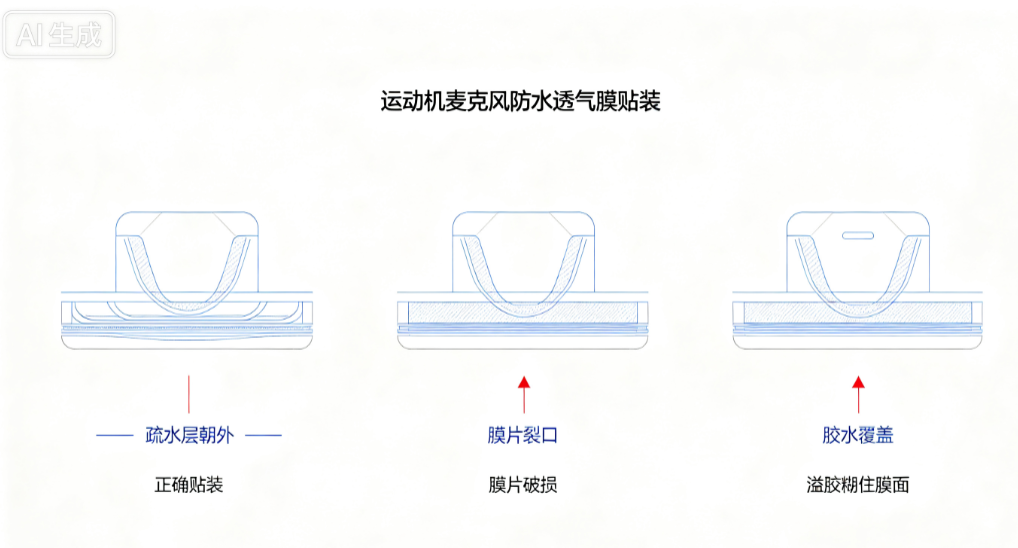

1. 透气膜正反面装反：膜的疏水层朝向壳体内部，水汽直接侵入机身，防水直接失效，但是收音听不出异常，前期很难发现。
2. 装配时膜片被戳破、边角撕裂：产线贴装、锁螺丝时工具刮伤膜，肉眼小裂口，造成进水。
3. 漏贴透气膜：MIC 开孔直通内外，一入水直接报废。
4. 透气膜被胶水覆盖：点胶溢胶糊住透气膜，气压无法释放，水下内外压差变大，更容易渗水，同时麦克风收音音量变小、闷音。

跨境出海特别提醒：普通透气膜不耐海水盐分，海外水上项目，一定要选用耐盐雾级别的透气膜。

三、壳体卡扣：看着只是拼装定位，却会破坏整机密封

很多工程师把卡扣只当成组装定位结构，密封全部交给螺丝 + O 型圈，忽略卡扣带来的副作用。

量产故障点

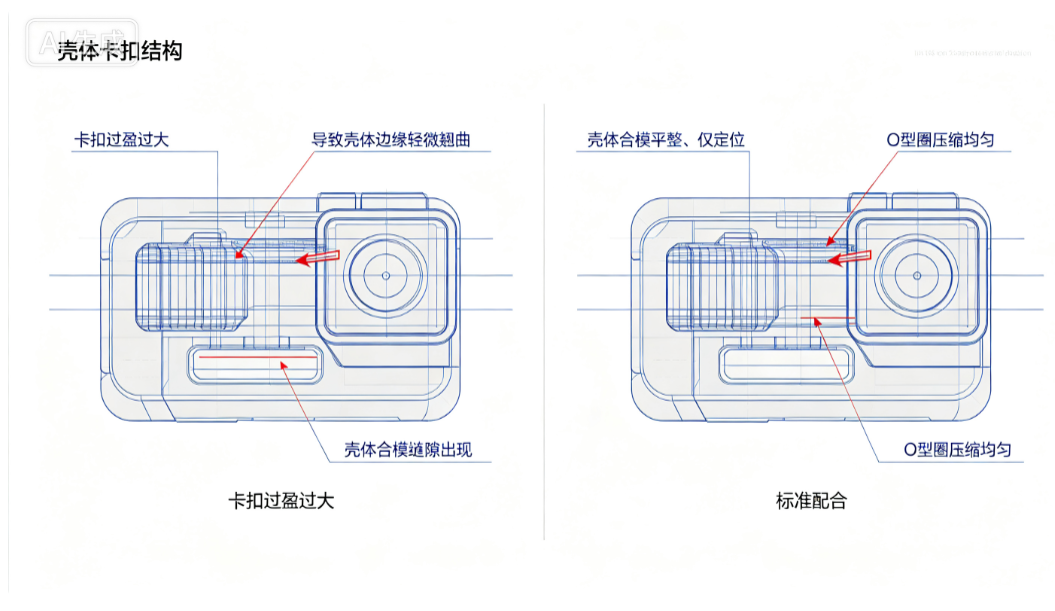

1. 卡扣干涉过盈太大：卡扣扣合后强行把壳体撑开，合模面局部翘缝，O 型胶圈压不实，形成渗水缝隙。螺丝再怎么拧紧也弥补不了卡扣带来的壳体形变。
2. 卡扣间隙过大：装配之后壳体左右错位偏移，O 型胶圈被局部挤压偏移，密封失效。
3. 卡扣断裂：装配、跌落测试卡扣碎掉，壳体失去定位，合模错位。

样机手板打磨修整卡扣，不会暴露问题；开模之后批量塑胶件尺寸波动，问题全部爆发。

OEM 项目自查要点

1. 卡扣不能用来承担密封，密封交给螺丝 + O 型圈；卡扣只做预定位；
2. 塑胶件要做尺寸全检，管控卡扣的过盈量；
3. 高低温循环测试之后，复查壳体合模缝隙。

真实量产案例

之前有一款运动相机，胶圈、按键全部验证 ok，试产小批量出现部分机器水下起雾。反复拆解，最后定位：部分壳体卡扣过盈偏大，扣合之后壳体边角轻微翘曲，螺丝虽然锁紧，但局部胶圈压缩不足，水汽可以缓慢渗透进入机身。
修改卡扣配合尺寸，降低过盈量之后，起雾不良直接消失。

这类故障隐蔽性极强，静态泡水可能测不出来，冷热交变、深水环境才会暴露。

四、立项阶段自查清单

1. 螺丝扭矩：确定扭矩区间，产线电批每日点检，做扭矩‑防水匹配验证；
2. MIC 透气膜：明确贴装方向，产线增加外观检查，出海选型耐盐雾透气膜，杜绝胶水糊膜；
3. 壳体卡扣：卡扣仅做预定位，禁止依靠卡扣实现密封，管控卡扣过盈量；
4. 测试不能只做静态泡水，增加高低温循环防水测试，复现应力形变带来的隐患。

结尾

IP68 防水不是某一个零件的胜利，螺丝力度、一张小小的透气膜、卡扣配合公差，任意一个细节失控，就会造成样机完美，大货翻车。

下一篇结构装配实战 03，本专题完结篇：完整拆解运动相机整机可靠性全套测试项目，告诉你 OEM 项目哪些测试不能省。

欢迎大家评论，探讨。运动相机老吴

你们做项目有没有遇到过，不是胶圈按键，而是螺丝、卡扣、透气膜带来的防水不良？欢迎留言聊聊踩坑经历。
