运动相机裸机防水结构装配实战 03｜整机装配、老化拷机与出厂防水检测｜20 年源头工厂量产经验

前面两篇我们拆解过裸机防水的关键零部件风险：第一篇讲按键、Type‑C、O 型胶圈密封隐患；第二篇分析螺丝扭矩、防水透气膜、壳体卡扣带来的量产翻车点。

很多客户会有疑问：结构图纸、零部件全部确认到位，为什么大货依旧会出现进水、镜头起雾的不良？其实防水不是只靠零件本身，整机装配工艺、老化拷机验证、出厂检测流程，才是守住防水性能的最后一道关卡。样机可以做到 IP68，不等于十万台批量都能稳定 IP68。

深圳市安迈微科技深耕运动相机硬件量产 20 年，本文从工厂产线实战角度，聊聊整机装配管控、环境老化验证、出厂气密与浸水整套测试逻辑，同时给到 OEM 定制项目的落地自查清单。

一、整机装配环节，容易被忽略的防水破坏点

零部件全部合格，装配工序做错，一样直接废掉整机防水性能。

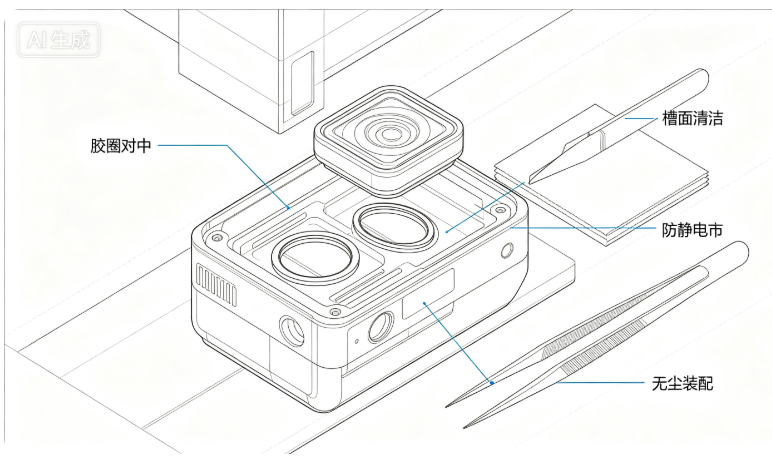

1. 胶圈装配异物与偏位
   O 型胶圈、壳体密封胶条，装配工位环境粉尘、细小塑胶碎屑、金属屑粘在胶圈表面，外壳锁合之后，碎屑相当于垫在密封面之间，会留下微小渗水通道。样机测试看不出来，冷热交替、长时间水下使用，水汽就会慢慢渗入机身内部。
   产线需要规范工位除尘，装配后目视检查胶圈无移位、无夹杂物。

2. 锁壳顺序与螺丝扭矩波动
   上一篇提到螺丝扭矩，实际量产除了电批点检，锁螺丝顺序同样关键。如果单边一次性打紧，壳体会出现轻微翘曲，壳体结合缝隙不均匀，压缩胶圈局部压不到位。
   产线标准做法：对角交叉锁附，分两次上紧，保证壳体均匀压合密封胶圈。电批每日做扭矩点检，避免电批磨损带来扭矩漂移。
3. 透气膜装配损伤与胶水污染
   防水透气膜贴装时刮伤、胶水溢胶糊住透气孔，会破坏压力平衡。机器入水之后内外压差无法释放，轻则镜头起雾，严重直接进水。产线必须增加透气膜外观全检，杜绝膜面破损、溢胶糊膜。
4. 组装后跌落磕碰二次损伤密封
   整机组装完成之后，外壳、胶圈已经装配到位，产线流转过程磕碰摔落，壳体轻微形变，密封结构直接失效。很多不良不是零件问题，是产线流转环节造成隐性损伤。

二、老化拷机：模拟真实使用，提前暴露防水隐患

样机常温泡水合格，不代表高低温环境下依旧稳定。硅胶、塑胶壳体都会热胀冷缩，温度变化会改变胶圈压缩量，很多防水失效，都是温度交变场景才爆发出来。

工厂量产阶段，会做整套环境老化拷机，而不是只做简单泡水。

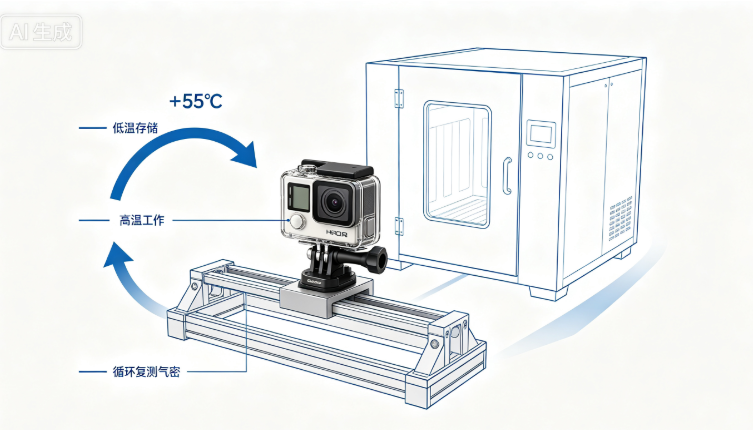

1. 高低温循环测试
   机器开机工作状态，在‑20℃ ~ +55℃来回循环切换，多轮循环之后，再复测气密性。模拟冬天户外低温、夏天暴晒高温，检验密封件热胀冷缩之后，会不会出现密封间隙。很多样机没问题，经过温度循环之后，气密直接不合格。

2. 湿热 + 盐雾测试（跨境出海重点）
   针对海外海边、潮湿地区客户，做湿热、盐雾测试。检验金属螺丝、接口、透气膜抗腐蚀能力。海边高盐环境，金属锈蚀膨胀，会撑开壳体缝隙，间接破坏整机防水。很多出海项目后期售后，根源就在这里。
3. 整机功能同步拷机
   拷机全程相机持续录像、按键反复按压。不只是测密封，同时验证按键、MIC、屏幕在环境变化下的稳定性。拷机过程气密一旦报警，对应批次就要回溯装配、物料问题。

很多 ODM 客户只看样机泡水几分钟，跳过老化验证，等到大货发到海外市场，大批量出现起雾进水，售后成本非常高。

三、出厂防水检测：气密检测优先，泡水做抽样

很多人以为每台机器都要丢水里泡水，实际量产不会全机泡水。整机泡水之后机器内部会残留水汽，烘干工序控制不好反而引入新不良。行业主流方案：全检气密负压测试，浸水做抽样验证。

1. 负压气密全检（每台成品必过）

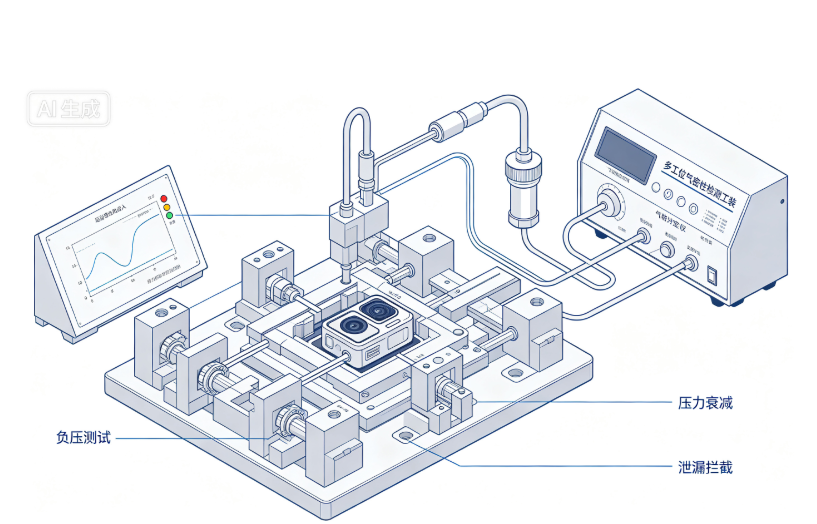

   气密性检测仪对接工装，对机身内部抽负压，监测压力衰减。如果压力掉得快，代表机身存在泄漏点，直接判定不良拦截下来。
   这个环节可以快速筛除胶圈偏位、螺丝没打紧、透气膜破损等装配不良，效率高，不会弄湿机器，适合产线全检。

2. IP68 浸水抽样测试

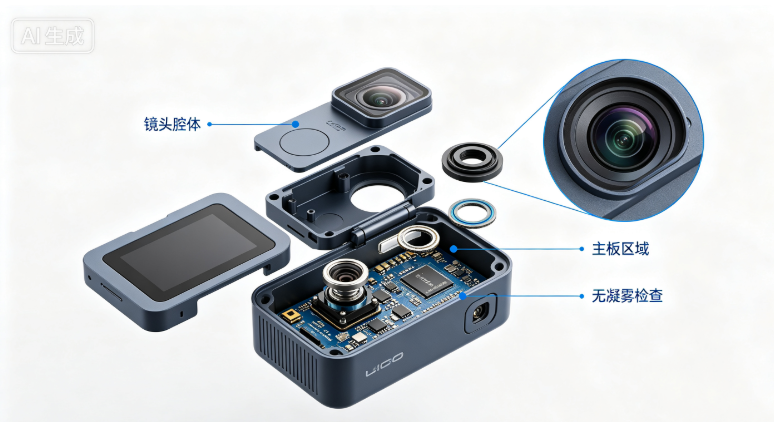

   每一个生产批次，按比例抽取成品样机，依据 IP68 标准，1.5 米水深浸泡 30 分钟。浸泡完成取出，充分烘干之后拆机，查看主板、镜头腔体，内部无进水、无凝雾才算通过。抽样不达标，整批需要复盘，不能出货。

3. 测试后功能复测
   泡水、老化完成之后，不能只看有没有进水，还要完整复测拍照、录像、收音、按键、充电全部功能。进水不明显，但是电路板已经受潮腐蚀，短期使用正常，客户使用几周之后故障爆发，这类隐性问题一定要规避。

四、OEM 定制项目防水落地自查清单

给到做项目选型、定制开发的采购与硬件同行，立项到试产阶段可以对照自查：

1. 明确螺丝扭矩标准，产线电批建立每日点检记录，锁壳采用对角交叉锁附工艺
2. 密封胶圈装配工位管控粉尘碎屑，装配后检查胶圈无偏移、无夹异物
3. 防水透气膜确认贴装方向，禁止胶水溢胶覆盖透气膜区域
4. 小批量试产样机，必须完整走完高低温循环、湿热老化，老化结束复测气密
5. 出海机型，增加盐雾可靠性验证，适配海边高盐使用环境
6. 产线落实气密全检，每批次执行 IP68 浸水抽样，留存测试记录

防水是一套体系，不是单一零件。图纸再好，装配、老化、检测任何一环缺位，量产就会埋下大量售后隐患。

结尾
防水是一套体系，不是单一零件。图纸再好，装配、老化、检测任何一环缺位，量产就会埋下大量售后隐患。到这里，裸机防水结构装配实战专题三篇全部完结。从密封零部件、结构风险，再到装配工艺、老化验证、出厂检测，完整走完工厂裸机防水量产全链路。#运动相机 #硬件科普 #量产经验 #OEM设计 #IP68防水

下一篇我们开启全新专题：电源与硬件可靠性专题 01，聊聊运动相机 BMS 电源管理、充电异常、低温关机、过充保护等量产高频踩坑点，敬请期待。
