HTOOL SW1118｜9kHz–13GHz 宽带SPDT射频开关模块评测（HMC1118非反射式）

前言

在射频微波测试、SDR软件开发无线电项目里，经常需要做天线切换、收发通路选择、多通道信号路由。射频开关分为反射式与非反射式，非反射开关最大优势是未选中端口自带50Ω负载，切换时不会产生剧烈驻波跳变，能够保护频谱仪、矢量网络分析仪、低噪放等贵重前端器件。

今天给大家带来这款基于ADI HMC1118芯片的SW1118宽带SPDT射频开关模块，频率覆盖9kHz一直到13GHz，覆盖UHF、L、S、C、X波段，是一款很适合射频工程师做原型验证、自动化测试的开关板。

SPDT：Single‑Pole Double‑Throw，单刀双掷射频开关，一路公共端RFC，可以二选一接通到RF1或者RF2。

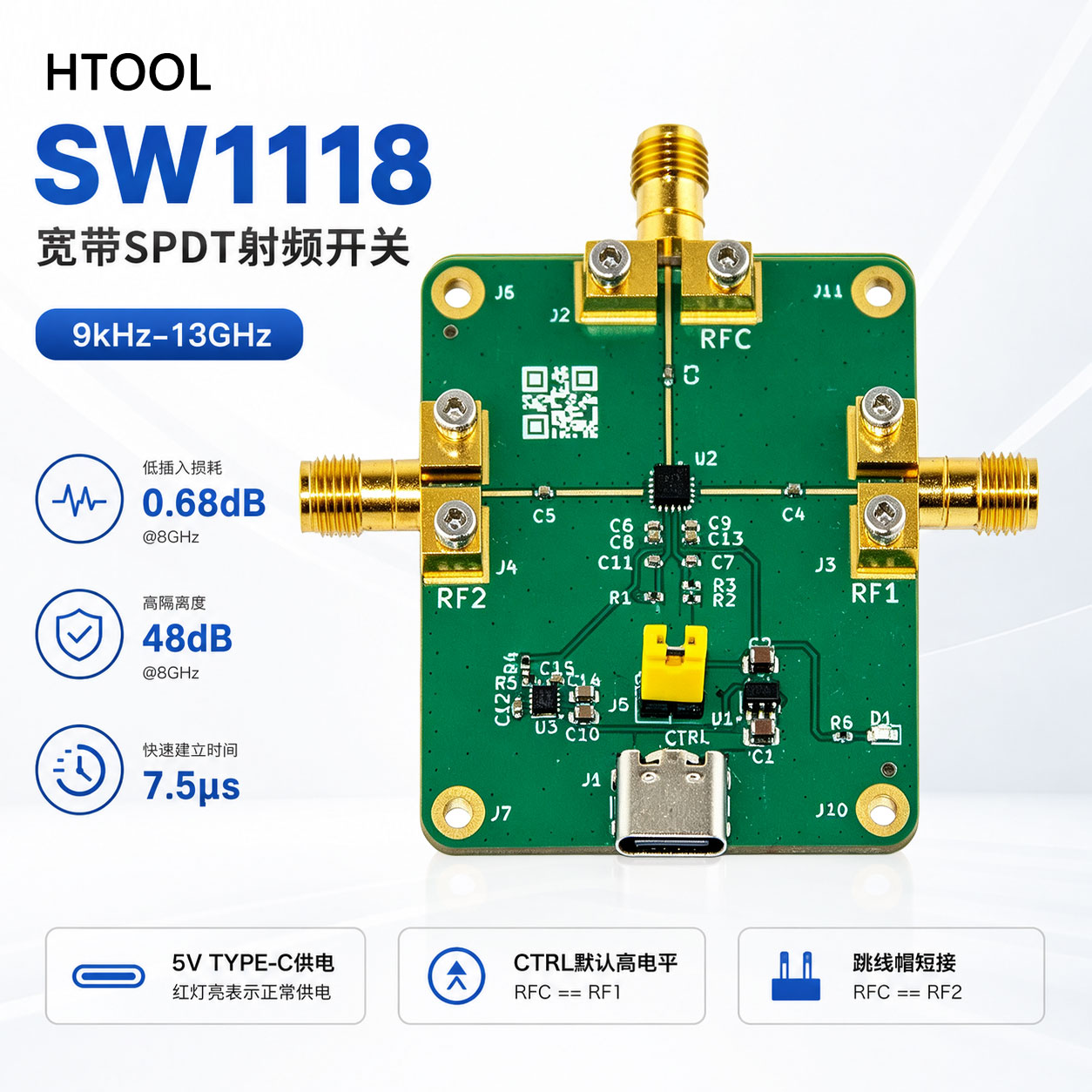

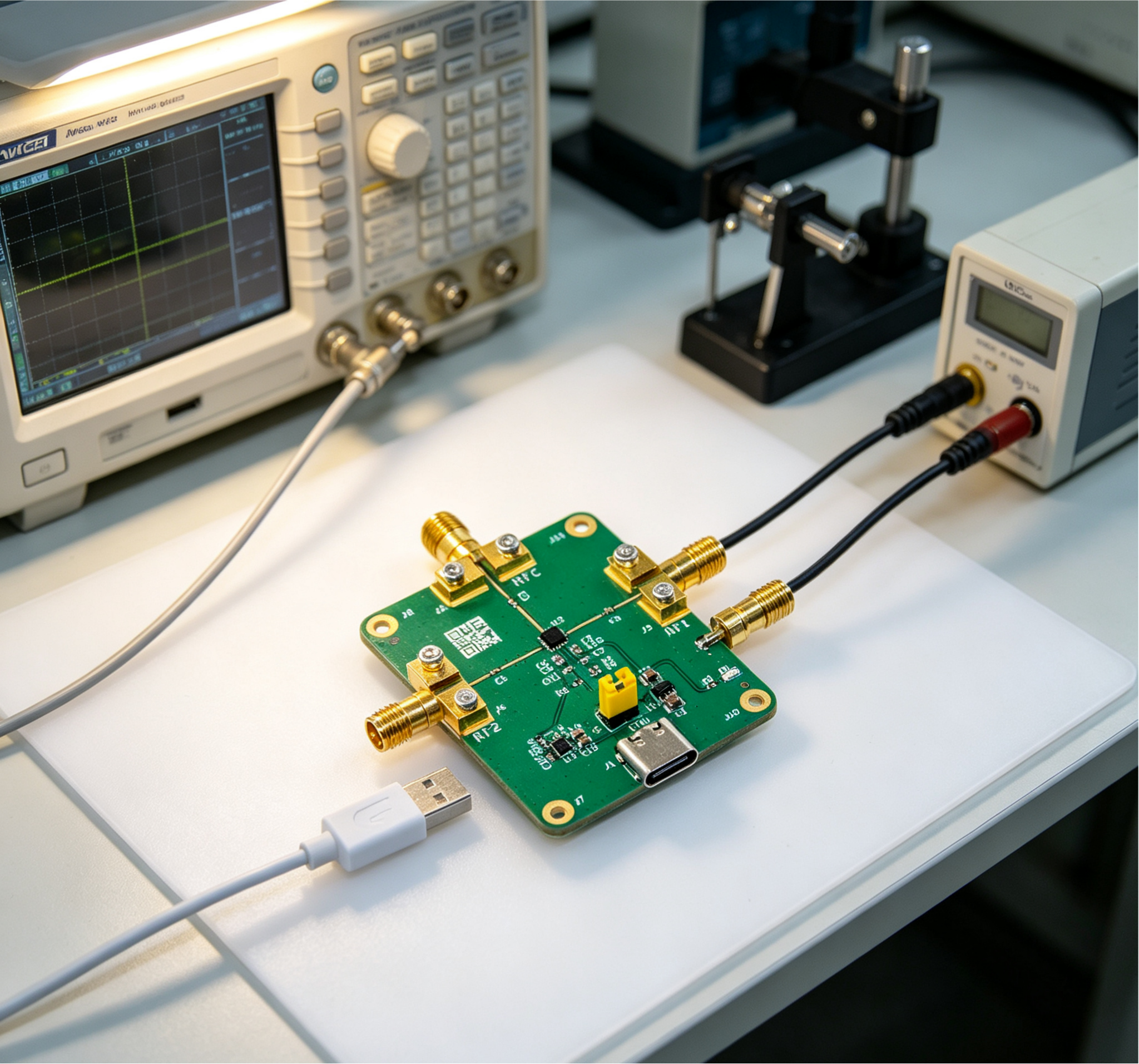

一、模块硬件概览

板载硬件清单

• 核心射频芯片：ADI HMC1118（非反射式SPDT）
• 射频接口：3个SMA‑K（SMA母座），分别标记 RFC（公共端）、RF1、RF2
• 供电接口：Type‑C，5V直流供电，上电红色LED指示灯点亮代表供电正常
• 通道控制：板载CTRL控制电路 + 2P跳线帽
• PCB：高频板材，50Ω阻抗控制，射频走线做阻抗匹配
• 安装：4个M2.5固定孔位，方便固定到测试台、屏蔽盒

✅ 通道控制逻辑

出厂默认状态：CTRL为高电平，RFC ↔ RF1导通 跳线帽短接J5引脚：RFC ↔ RF2导通

简单一句话：拔帽走RF1，插帽切RF2，不需要外接IO也能快速切换通道；如果需要单片机自动控制，可以引出CTRL引脚外接3.3V/0V电平实现程控切换。

二、关键性能参数

👉 重点解读非反射式 很多低成本射频开关是反射式：开关切到RF1的时候，RF2端口是开路状态，端口驻波很差，会有很大信号反射。 HMC1118属于非反射开关：没有被选中的端口内部自动接入50Ω匹配负载，端口始终保持良好驻波，射频链路不会因为通道切换产生大的信号回波，这对于精密射频测试系统非常重要。

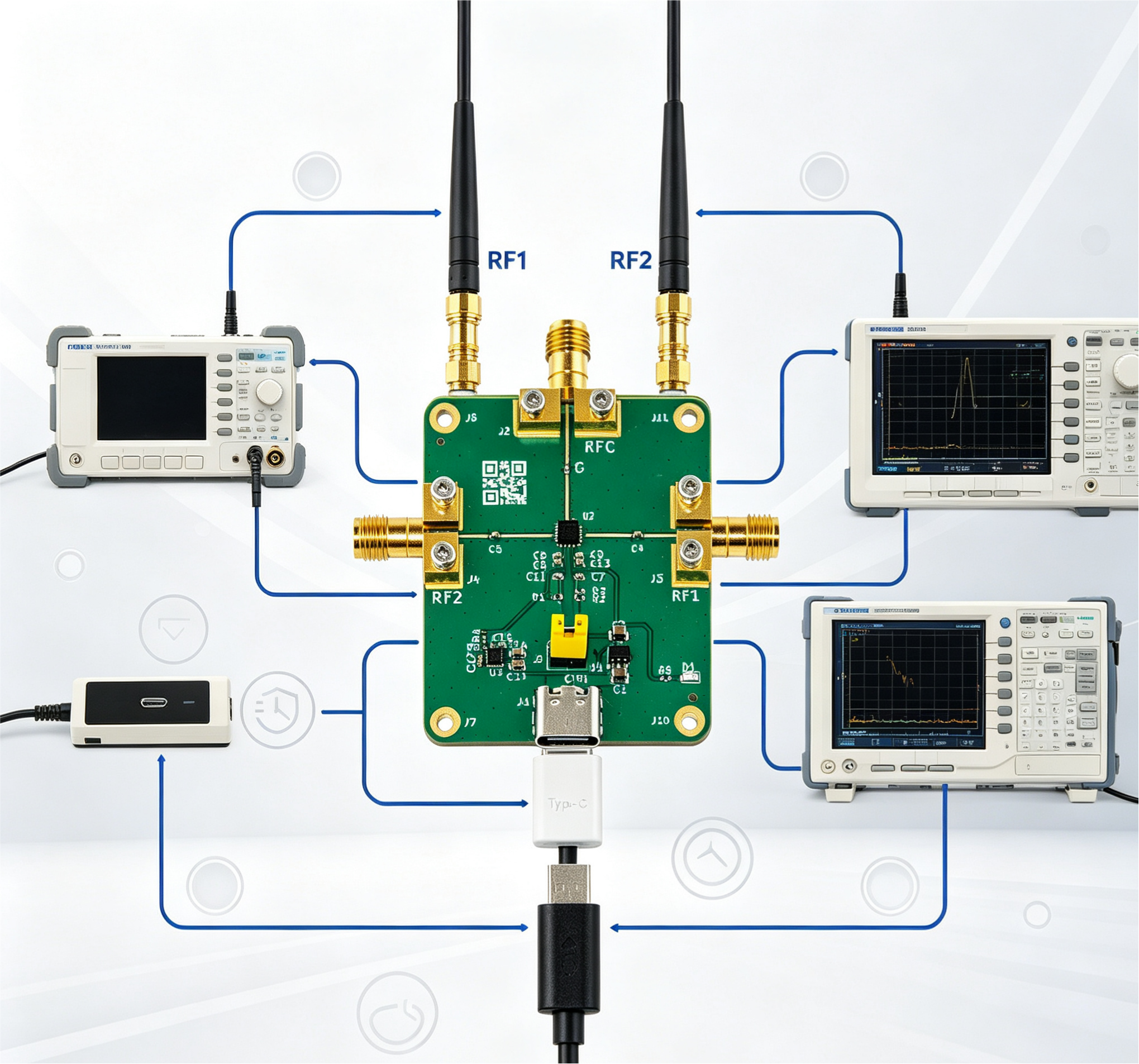

三、典型应用场景

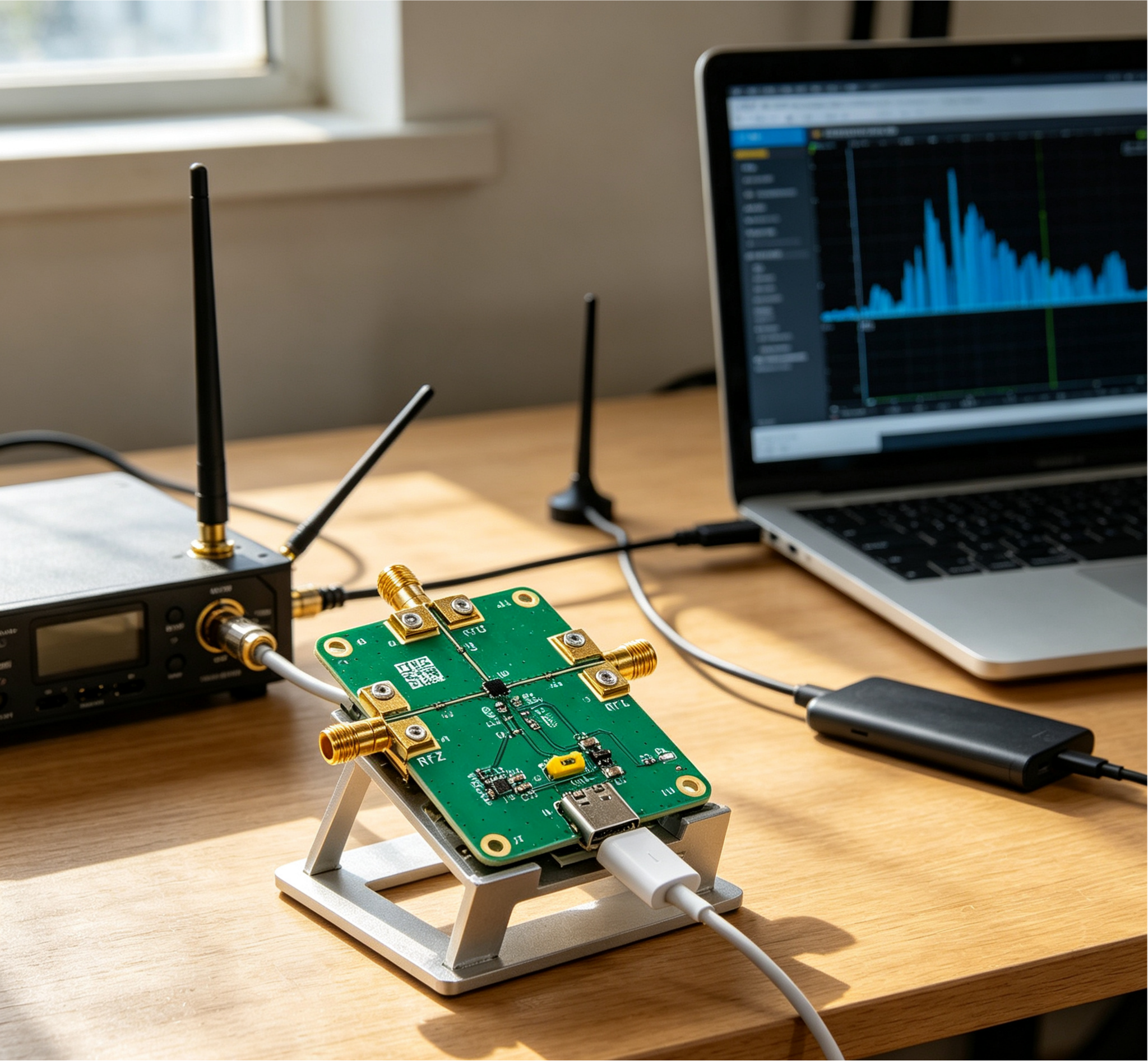

1. SDR软件无线电多天线切换 一台SDR接多根不同频段天线，通过SW1118快速切换天线，不需要手动反复插拔SMA馈线，做天线对比测试非常方便。
2. 射频自动化测试平台 矢网、频谱仪自动化测试，多路射频信号分时选通，搭建自动测试工装。
3. 收发通道切换 发射通路、接收通路二选一，射频前端收发切换（注意做好功率评估，不要超过芯片P1dB）。
4. 雷达、5G、微波通信原型验证 最高支持到13GHz，覆盖X波段，适合微波原型开发、射频链路验证。
5. 射频信号路由 信号源输出信号分时给到不同被测件DUT。

四、上手使用注意事项

1. 射频功率限制 不要长期输入超过芯片额定功率的射频信号，大功率很容易直接烧毁HMC1118芯片；大功率场景需要选用大功率射频继电器。
2. SMA接头使用 高频到13GHz频段，SMA接头一定要拧紧，接头虚接会带来额外插损、驻波恶化，测试结果不准。射频线缆尽量选用低损耗高频SMA电缆。
3. 供电 只需要Type‑C 5V供电，不要输入高于5V电压，避免板载稳压、控制芯片烧毁。
4. 程控拓展 跳线是手动切换方案；如果需要MCU自动切换通道，可以引出CTRL控制引脚，使用0V/3.3V逻辑电平控制通道。

五、对比同类射频开关的优势

• ✅ 超宽频：低频从9kHz起步，很多微波开关低频只能到几百MHz，这款低频可以覆盖长波、MF/HF频段
• ✅ 非反射架构，端口带载，保护后端仪器
• ✅ 超快切换速度7.5μs，适合高速自动化测试
• ✅ 成品模块到手即用，不需要自己高速PCB打样、阻抗设计，节省射频硬件开发时间
• ✅ Type‑C供电，供电非常方便，充电宝、电脑USB都可以供电

六、小结

HTOOL SW1118这款基于HMC1118的SPDT射频开关模块，是一款宽频高性能非反射射频开关。9kHz~13GHz的带宽，兼顾低频和微波，手动跳线切换开箱即用，同时预留程控控制能力。 适合射频工程师快速搭建射频测试链路、SDR多天线切换、射频原型验证。如果你不想花大量时间做高频PCB，直接拿这个模块集成到你的射频工装里是性价比很高的方案。

不足之处：半导体射频开关相比射频继电器，功率容量偏低，上百瓦大功率场景并不适用，大功率场景依旧要选射频继电器方案。
