实测详解｜SA12手持频谱分析仪是否支持瀑布图功能（含操作教程+工程应用）

摘要：在射频测试与干扰排查工作中，传统频谱图仅能展示瞬时频率-幅度静态数据，极易遗漏间歇性、瞬态干扰信号。瀑布图作为射频测试核心功能，可叠加时间维度实现频谱动态回溯。本文结合国商技术HTOOL-SA12产品官方手册，明确解答SA12频谱分析仪与信号源的瀑布图适配性，详细讲解软硬件操作方法，并结合实际工程场景解析功能价值，为射频调试、干扰排查、设备稳定性测试提供参考。

关键词：SA12；频谱分析仪；瀑布图；射频测试；干扰排查；手持频谱仪

@[TOC](文章目录)

一、前言

从事射频开发、无线调试、电磁干扰排查的工程师都清楚，常规频谱截图只能记录某一瞬间的信号状态。现场偶发干扰、设备温漂、信号间歇性波动等问题，往往转瞬即逝，仅凭静态频谱图很难定位根因。

而瀑布图（频谱时序图）通过新增时间维度，将连续采集的多帧频谱数据可视化留存，是解决瞬态、间歇性射频异常的核心工具。

很多用户在选型和使用过程中，都会关注国商技术HTOOL-SA12手持频谱分析仪&信号源是否自带瀑布图功能、软硬件是否全适配、实际工程中如何落地应用。本文基于官方产品说明书，给出权威结论与实操教程。

二、核心结论：SA12原生支持瀑布图（双端适配）

先给出明确答案：HTOOL-SA12频谱分析仪与信号源完整支持瀑布图功能，下位机手持设备、PC上位机软件双端均可独立启用、自由启停，无需额外付费、无需升级固件，属于设备原生标配功能。

以下为官方产品手册原文佐证，确保内容权威可靠：

1. 产品概述1.1节：设备支持最大/最小保持、多次平均及瀑布图显示功能；

2. 视图界面1.4.4节：点击瀑布图按钮，可直接在频谱主界面开启瀑布图显示模式；

3. 上位机功能清单：第13项明确标注瀑布图功能，支持鼠标点击一键启停。

三、瀑布图原理及射频测试核心价值

3.1 瀑布图基础原理

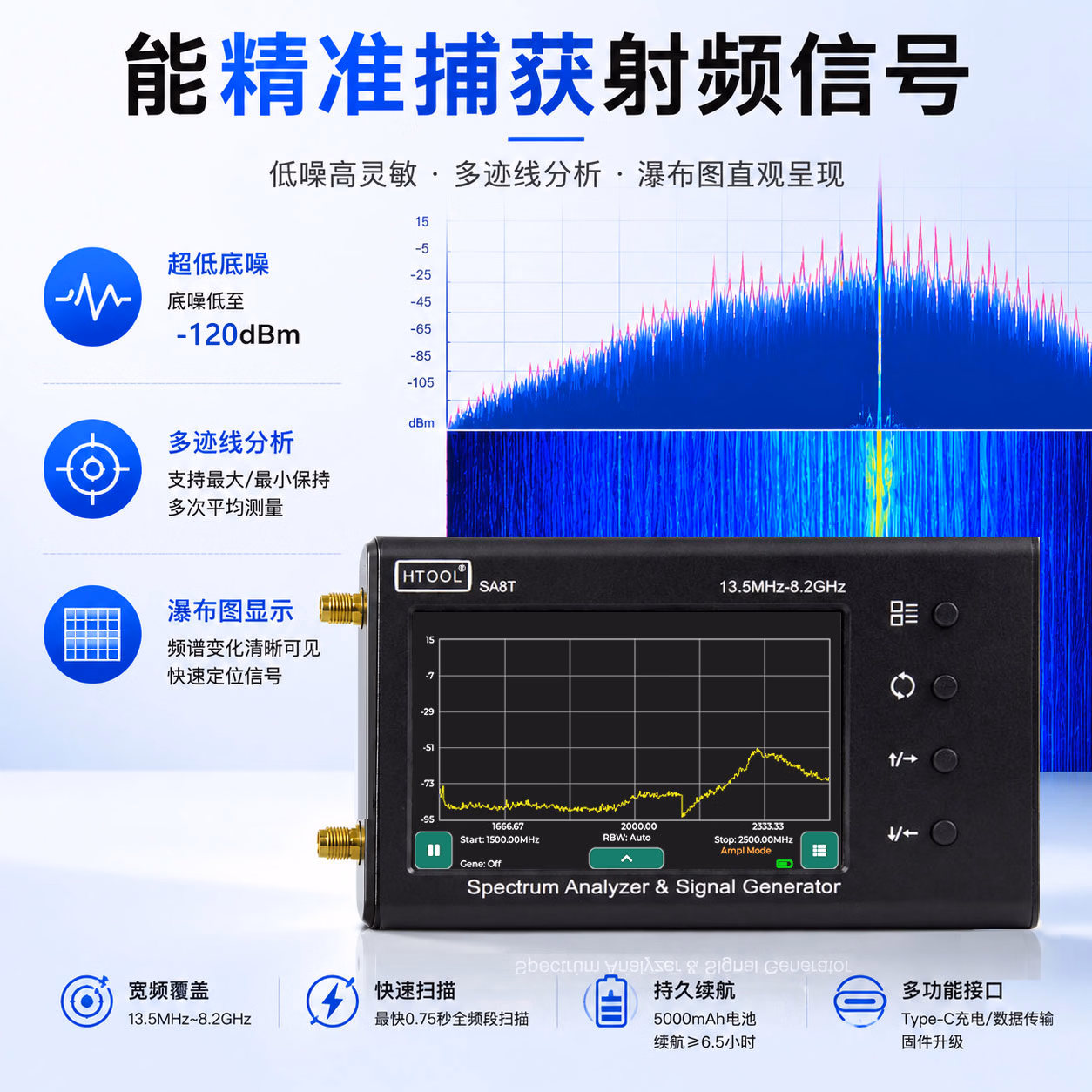

瀑布图（Spectrogram）是将连续采集的多帧频谱数据，按照时间顺序堆叠形成的三维可视化图谱，完美弥补传统二维频谱图的短板，各维度定义如下：

• 横轴：频率维度，与常规频谱图完全一致；

• 纵轴：时间维度，记录频谱变化时序（新数据置顶/置底，可自适应调整）；

• 颜色维度：代表信号幅度，暖色对应高功率信号，冷色对应低功率信号。

3.2 工程应用核心场景

传统频谱图仅能展示瞬时信号状态，而瀑布图可实现频谱时序回溯，在三大高频测试场景中不可或缺：

1. 间歇性干扰捕捉工业无线环境、业余射频场景中，多数干扰为偶发、短时信号，普通频谱观测极易错过。瀑布图可全程记录频谱变化，短暂出现的干扰会形成清晰的彩色条纹，实现干扰可视化溯源。

2. 设备信号稳定性测试 发射机频率漂移、功放功率波动、器件温漂等问题，不会瞬间爆发，而是缓慢变化。瀑布图可直观呈现频谱线条偏移、颜色渐变趋势，精准判断设备长期工作稳定性。

3. 多信号共存与冲突分析 多无线系统同频、邻频共存场景下，瀑布图可清晰区分各信号的出现时段、工作占空比、信号冲突节点，为频谱规划、干扰规避提供数据支撑。

四、SA12瀑布图详细操作教程

SA12瀑布图功能分为手持设备下位机和PC上位机软件两套操作逻辑，适配现场快速调试、实验室精准分析两种场景。

4.1 下位机（手持设备）操作步骤

适配外场勘测、现场快速排障场景，操作简洁高效：

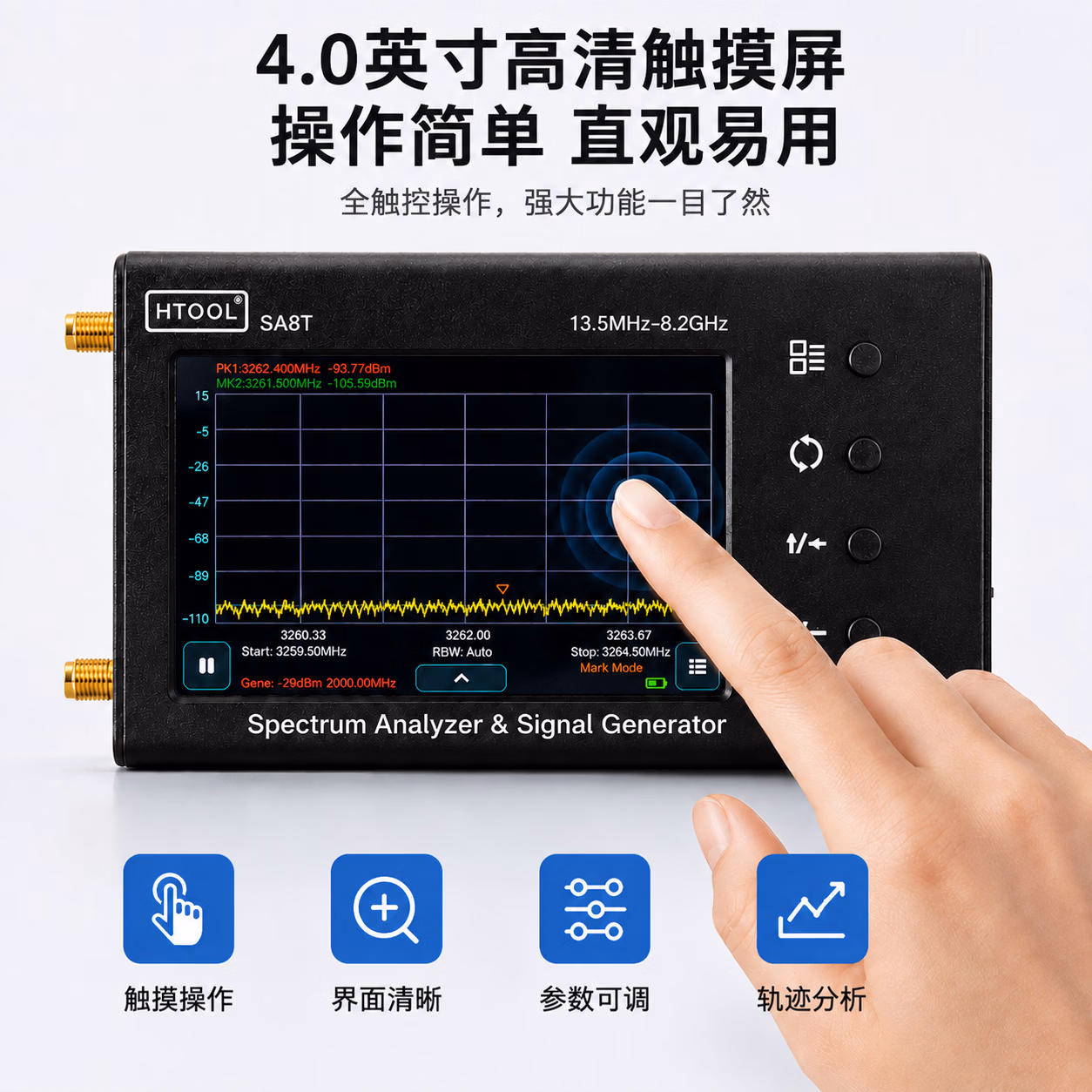

1. 设备开机进入频谱测试主界面，点击主菜单按键；

2. 在弹出菜单列表中，选择【视图（View）】界面；

3. 在视图功能面板中，找到【瀑布图】功能按钮；

4. 点击按钮，频谱界面自动切换为瀑布图显示模式；

5. 开启后设备持续采集频谱数据，新数据实时刷新，旧数据逐行滚动留存；

6. 支持手动调整可视窗口，修改时间分辨率：范围越小，时间细节越精细；范围越大，可回溯的历史数据时长越长。

4.2 上位机（PC软件）操作步骤

适配实验室长时间测试、数据存档、报告输出场景：

1. 电脑连接SA12设备，打开配套官方上位机软件；

2. 完成设备联机匹配，进入频谱测试界面；

3. 在功能菜单栏找到瀑布图控制按键；

4. 一键点击即可开启/停止瀑布图记录；

5. 支持大屏实时观测、数据截图、全程录像存档，方便后续数据分析与报告编写。

五、SA12瀑布图功能联动工程实战

SA12的瀑布图并非单一显示功能，可与设备内置的信号源、S21传输测量功能深度联动，落地高频射频测试场景。

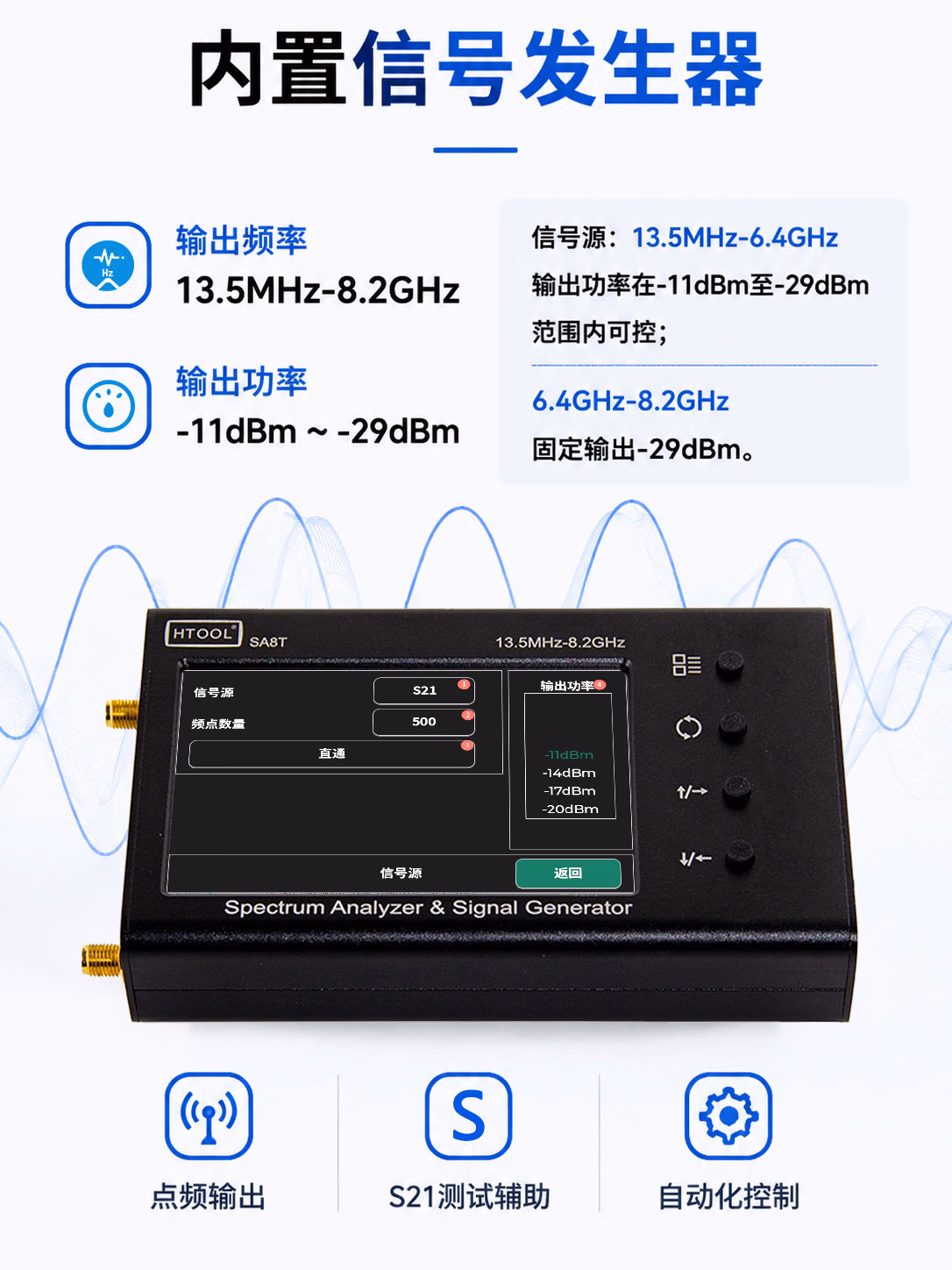

5.1 内置信号源+瀑布图：器件温度漂移测试

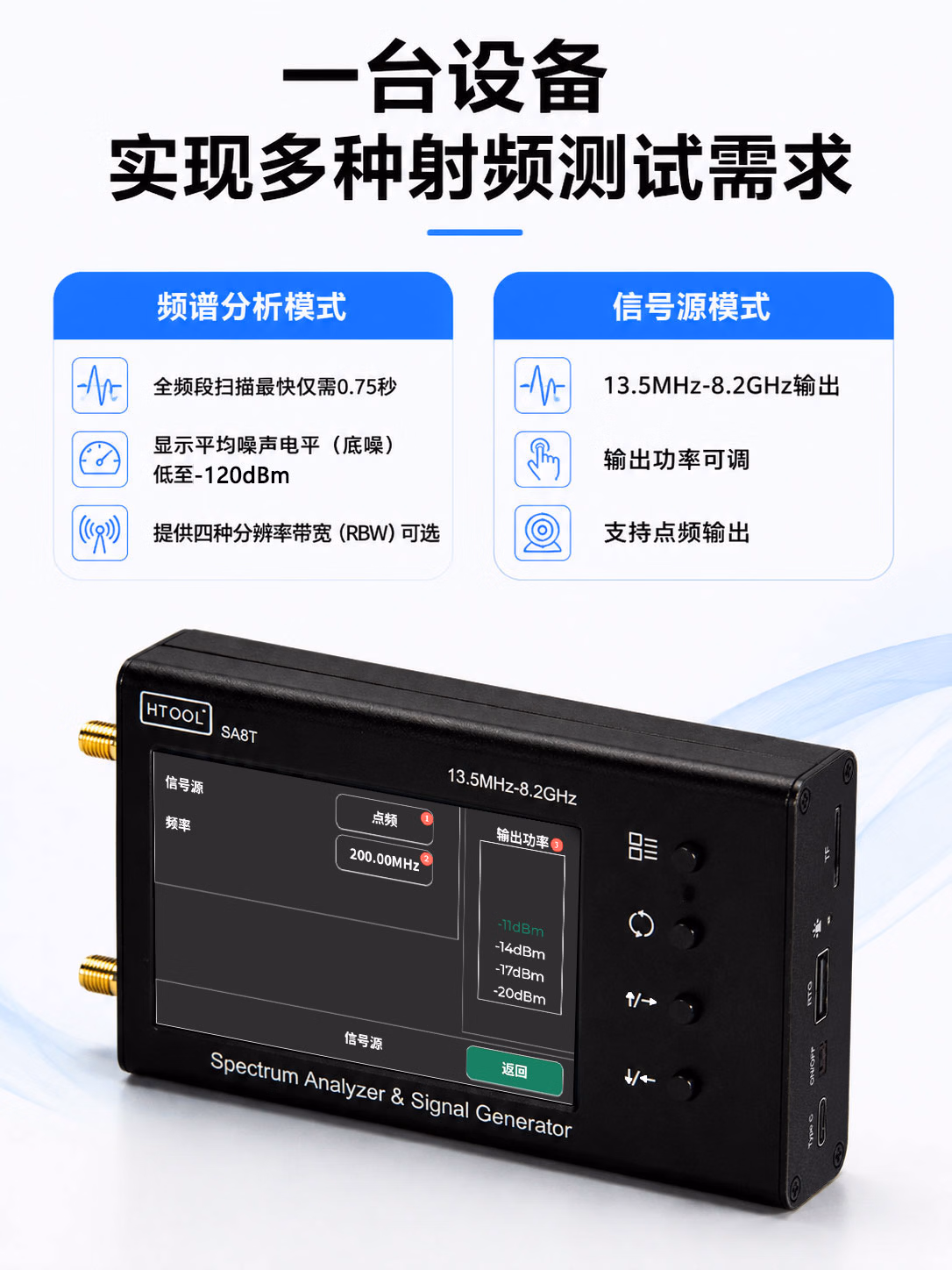

测试原理：通过SA12内置信号源输出固定频率、固定功率的激励信号，输入滤波器、腔体、射频链路等被测器件，频谱端实时接收器件输出信号，开启瀑布图持续记录。

随着测试环境温度变化，被测器件的通带频率、插损会产生微小漂移，在瀑布图中会形成倾斜的彩色轨迹，无需繁琐数值统计，即可直观判断器件温漂特性，快速筛选不合格器件。

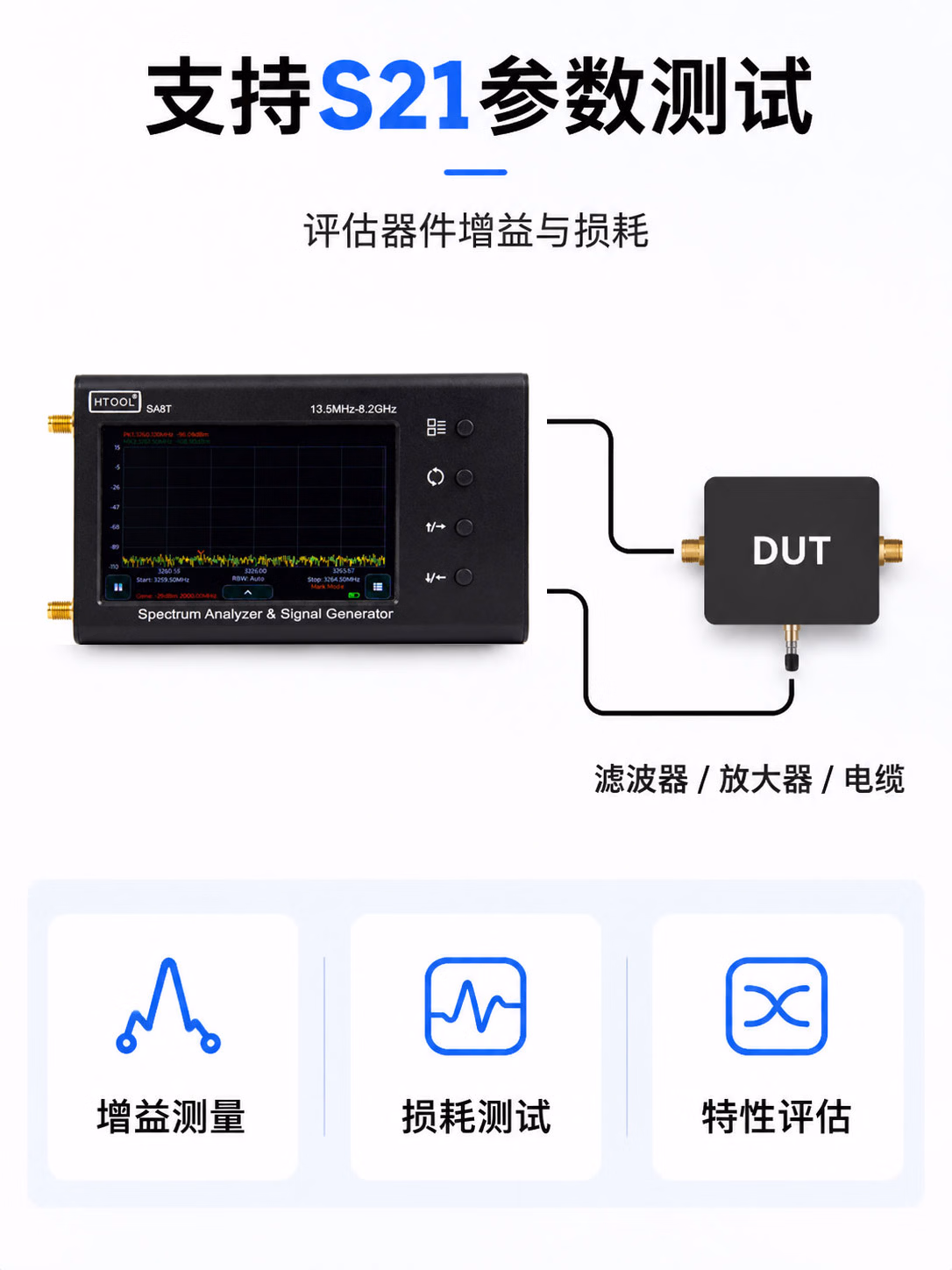

5.2 S21测量+瀑布图：射频链路稳定性评估

在S21传输损耗测量模式下开启瀑布图功能，可连续长时间记录射频链路的增益波动、损耗变化。

适用于射频线缆、连接器、功率放大器、中继链路的可靠性测试，精准捕捉长期工作下的微小参数波动，提前排查链路接触不良、器件老化等隐性故障。

六、功能工程价值总结

很多用户会将瀑布图视为“可视化特效”，但在射频工程测试中，它是刚需级排障工具：

• 解决传统频谱“只看瞬时、无法回溯”的痛点，告别人工紧盯屏幕蹲故障；

• 双端适配设计，兼顾外场便携调试、实验室精细化分析；

• 与设备核心测量功能联动，覆盖器件测试、链路检测、干扰排查全场景；

• 原生标配无需额外成本，大幅提升SA12设备的工程实用性。

七、全文总结

HTOOL-SA12手持频谱分析仪与信号源原生标配完整瀑布图功能，下位机手持设备、PC上位机软件双端均可正常启用、启停与参数调节。

该功能完美适配瞬态干扰捕捉、信号稳定性测试、器件温漂检测、射频链路评估等核心工程场景，有效解决传统频谱测试的观测盲区，大幅提升射频调试与故障排查效率，是无线研发、电磁兼容测试、业余射频调试的实用功能。
