前言

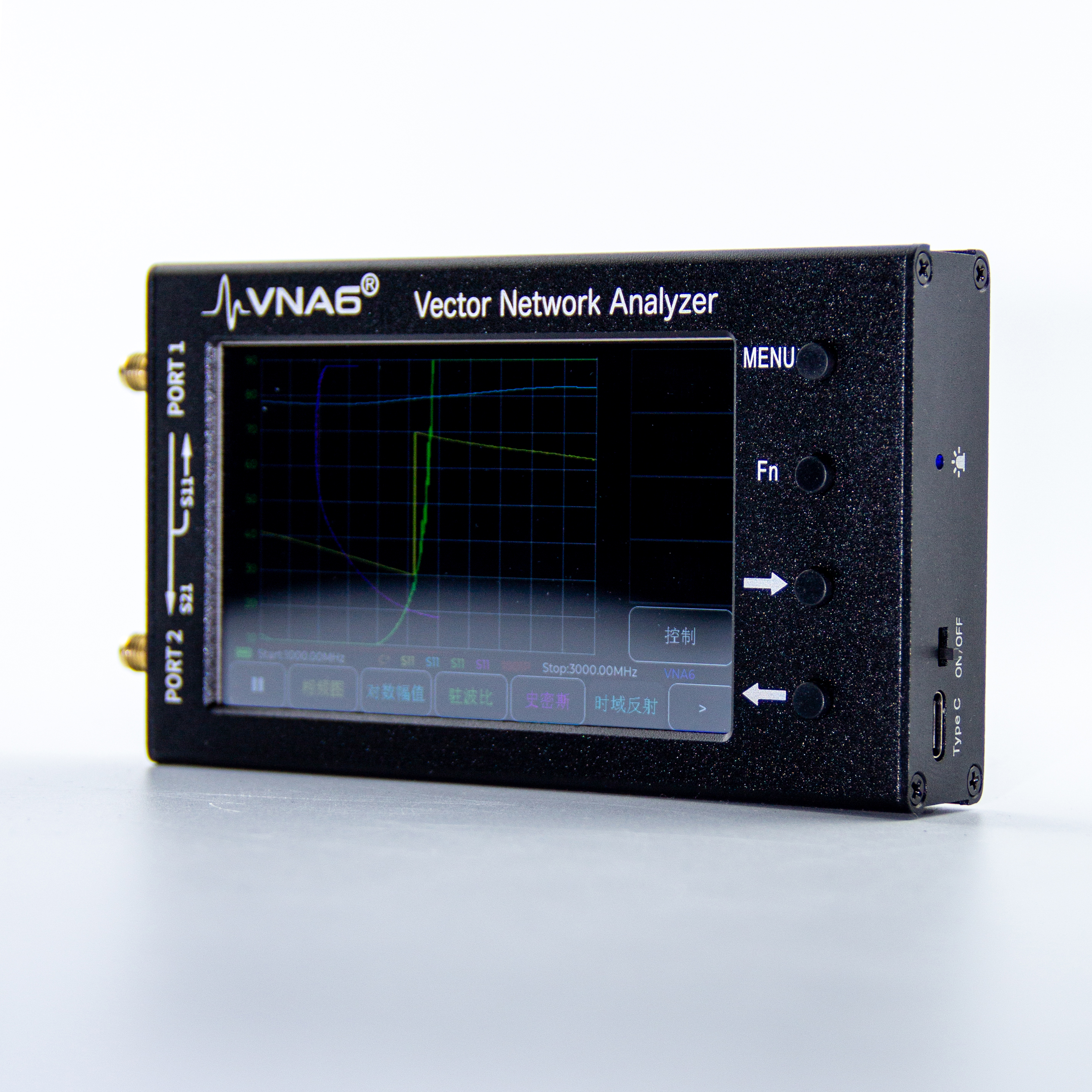

传统台式矢量网络分析仪体积庞大、价格高昂，实验室之外很难携带使用。VNA6是一款便携式双端口矢量网络分析仪，频率1MHz‑6.3GHz，支持S11/S21测量、史密斯圆图、驻波比、TDR电缆故障检测，内置锂电池，非常适合射频爱好者、硬件工程师外场调试、原型验证。本文整理VNA6五大高频实操场景，每个场景配图说明，覆盖天线测试、射频器件检测、线缆故障排查、滤波器调试、组件链路测试。

仪器关键能力回顾： ✅ 频率：1MHz~6.3GHz；S21最大动态65dB；支持OSLT校准、32组校准存储；TDR/DTF时域功能；Type‑C充电+上位机；续航4.5h+

场景一：天线性能测试（S11驻波、阻抗测试）

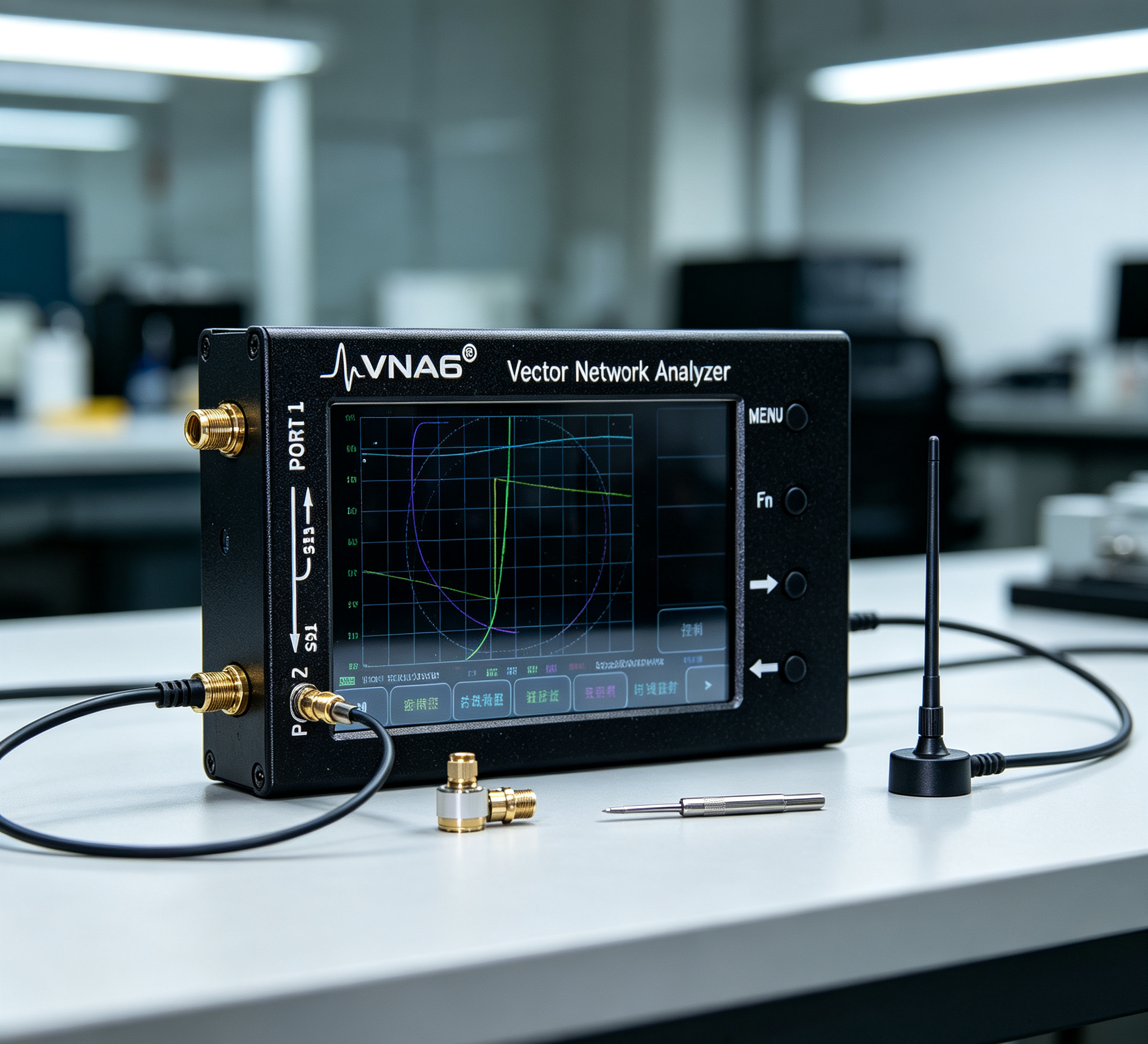

配图构思：VNA6设备，PORT1接被测WiFi/433M天线，金属工作台，屏幕显示史密斯圆图+驻波比曲线。 场景说明： 这是手持VNA最常用场景。PORT1直接连接天线，测量S11参数，读取驻波比VSWR、回波损耗、阻抗。可以测试短波、ISM433MHz、WiFi2.4G、蓝牙、GPS天线。

观察谐振点，判断天线是否调谐；
看驻波比，评估天线匹配好坏；
史密斯圆图直观读取复数阻抗；

实操要点：测试天线尽量远离金属物体，避免环境干扰；测量前执行OSLT校准，线缆要计入校准。

场景二：射频无源器件测试（滤波器、功分器、耦合器）

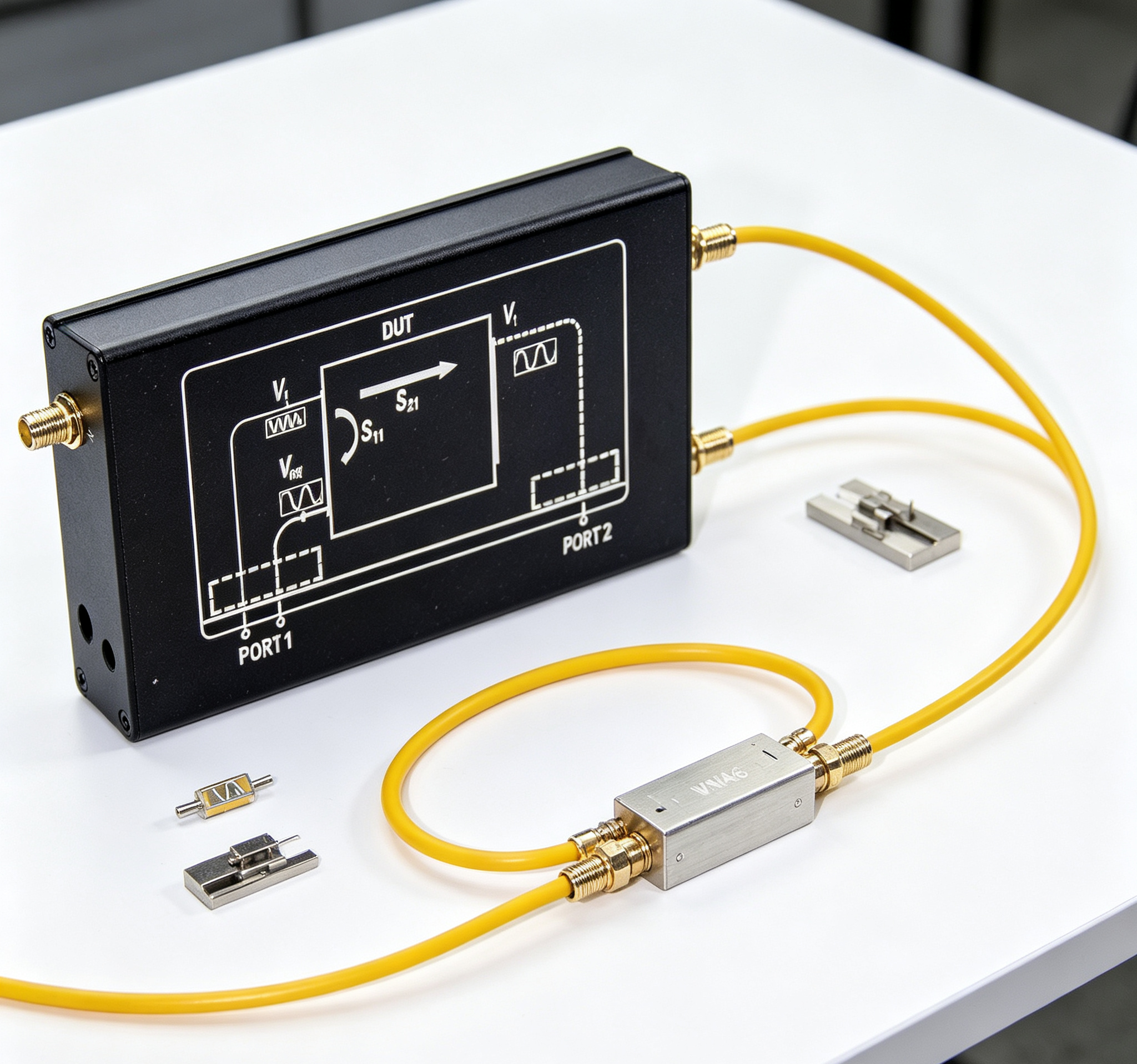

配图构思：VNA6双端口连接被测滤波器，PORT1输入，PORT2输出；屏幕显示S21对数幅值（插损曲线）、S11回波损耗。 场景说明： 双端口模式测试滤波器、功分器、耦合器、双工器这类无源射频器件。 S21看插入损耗、带外抑制；S11看端口回波匹配。

PORT1接器件输入端，PORT2接器件输出端；
完成OSLT直通校准，消除线缆损耗；
扫描频段覆盖器件工作频率，读取通带插损、阻带衰减。

小提示：无源器件测试，直通校准必不可少，否则线缆损耗会叠加到测试结果。

场景三：TDR‑DTF时域反射，电缆长度与故障定位

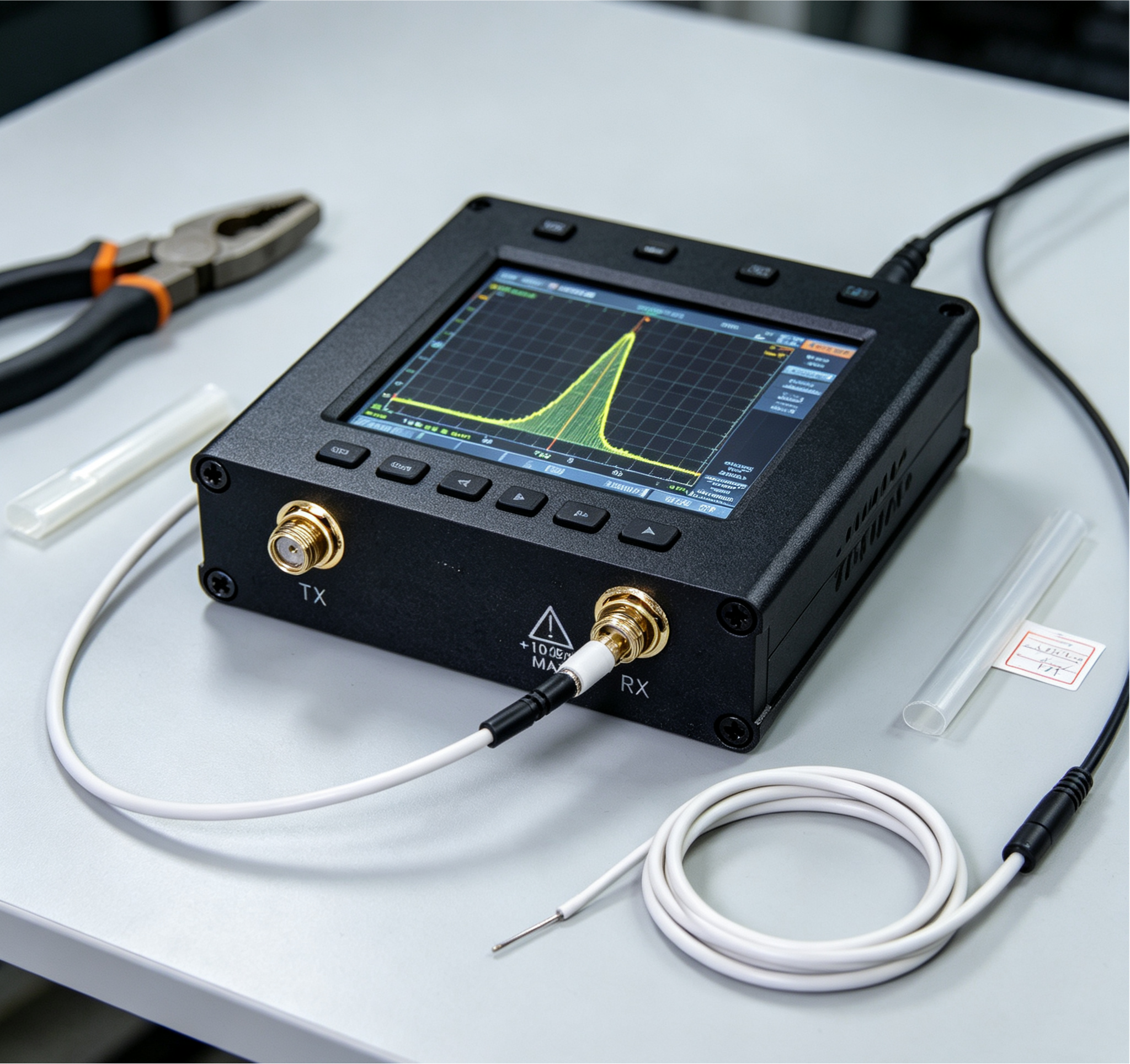

配图构思：VNA6 PORT1接一条射频同轴电缆，电缆末端开路；设备界面切换到时域反射TDR页面。 场景说明： VNA6内置TDR/DTF时域功能，不依赖昂贵的时域反射仪。可以完成：

测量同轴电缆实际电气长度；
定位电缆断线、接头虚接、阻抗突变故障点位置。使用方式：频域完成校准后，切换到【时域反射】模式，屏幕直接显示距离‑反射幅度曲线，故障点会出现明显反射峰。

适合现场：室外天线馈线排查、车载射频线缆故障检修。

场景四：放大器、衰减器等有源器件测试

配图构思：信号源、DA08数显衰减器、被测射频功放、VNA6组成简易测试链路，PORT1输出激励，PORT2接收信号。 场景说明： 可以测试射频放大器增益、压缩，搭配前面DA08数控衰减器控制输入电平。 ⚠️重要提醒：有源放大器存在直流输出，一定要注意，防止直流灌入VNA6射频端口，必要时串联隔直器；不要把大功率信号直接打入VNA端口，仪器最大输出仅10dBm。

S21曲线读取放大器增益；
配合外部衰减器改变输入电平，观察增益压缩。

场景五：外场现场调试，便携野外天线测试

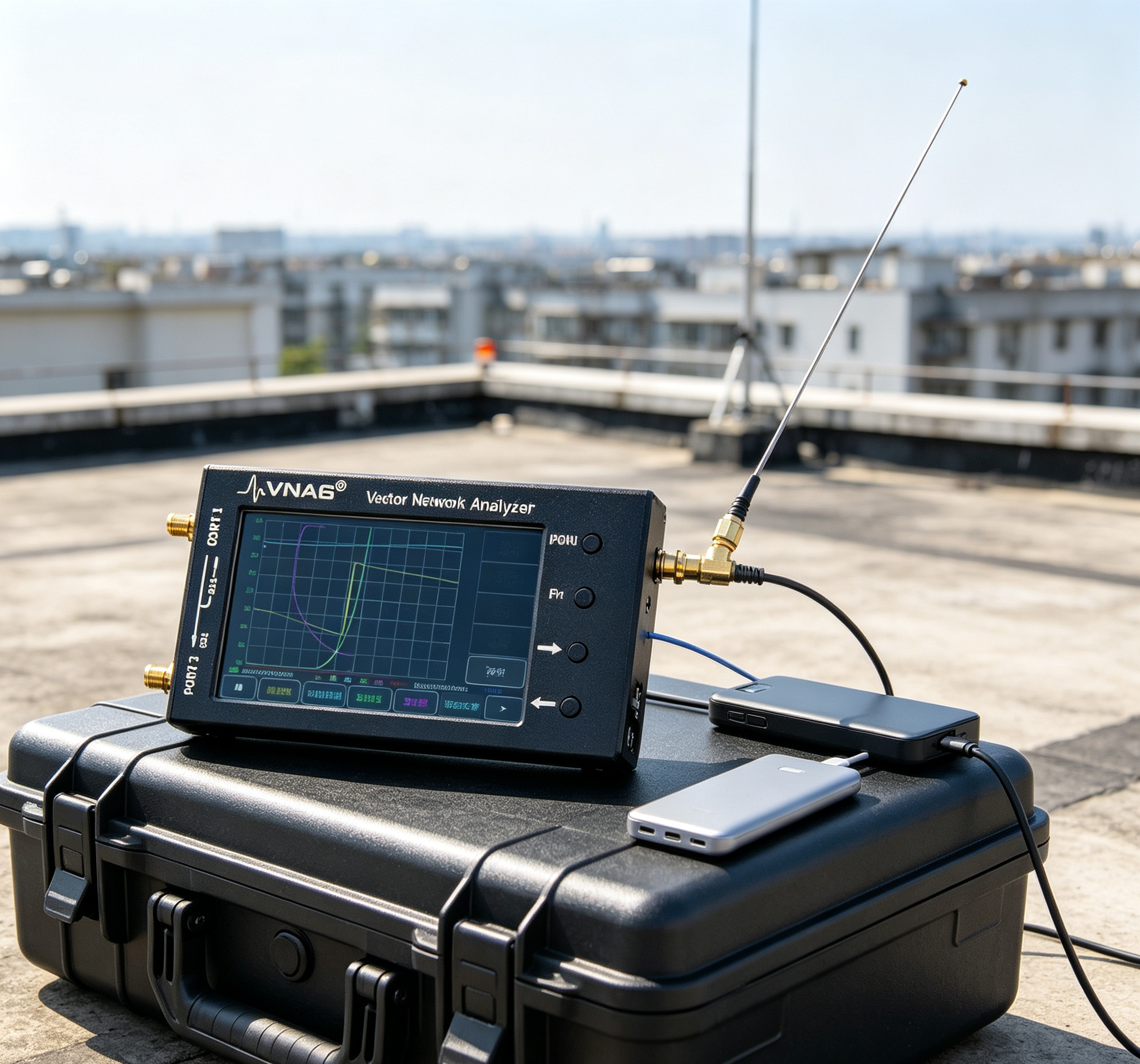

配图构思：户外场景，VNA6手持，Type‑C充电宝供电，外接短波天线，户外环境下整机操作。 场景说明： VNA6整机小巧铝合金机身，内置5000mAh锂电池，续航4.5小时，还支持USB‑C充电宝供电，非常适合无线电爱好者外场调试天线。不需要市电，在楼顶、野外直接测量天线谐振频率、驻波，现场调整天线长度，不用带回实验室。支持多语言，户外高亮度IPS屏幕，强光下也可以看清曲线。

VNA6使用通用避坑总结

校准优先原则：OSLT（开路‑短路‑负载‑直通）完整校准，校准时带上实际使用的测试线缆，在线缆末端做校准，消除接头电缆带来的误差。校准结果可以存入32个预设槽位，重复使用直接调取。
SMA接头务必拧紧，虚接直接造成曲线漂移、动态变差。
不要输入过大外部射频功率，避免烧毁端口。
测试有源器件务必留意直流，必要增加隔直。
需要电脑记录数据，Type‑C连接电脑，使用配套上位机软件，记录S参数曲线。
