【特纳斯电子】基于物联网技术的智能风扇系统设计与实现-仿真设计

资料查找方式：

特纳斯电子（电子校园网）：搜索下面编号即可

编号：

T3632203M-FZ

设计简介：

本设计是基于物联网技术的智能风扇系统设计与实现，主要实现以下功能：

1、本系统采用模块的方式来进行设计，通过传感器来对室内的温度、湿度、是否有人进行检测，并将检测结果发送给单片机；
2、单片机根据传感器采集到的数据来进行分析，并控制加热或者制冷模块进行工作，从而得到热风和冷风；
3、单片机通过WiFi模块将数据上传到云端；
4、用户通过手机端APP来对本地传感器的数据采集信息以及工作状态进行检测，可实现对传感器数据和终端设备进行控制。
5、OLED 屏幕显示。
6、按键设置阈值，以便动态调节加热和通风、
7、手动模式和自动模式

标签：STM32单片机、OLED、DHT11、WiFi模块

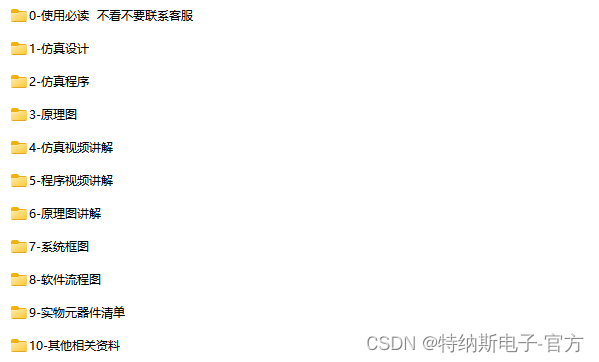

总体资料：

图文演示：

6 仿真调试

6.1仿真总体设计

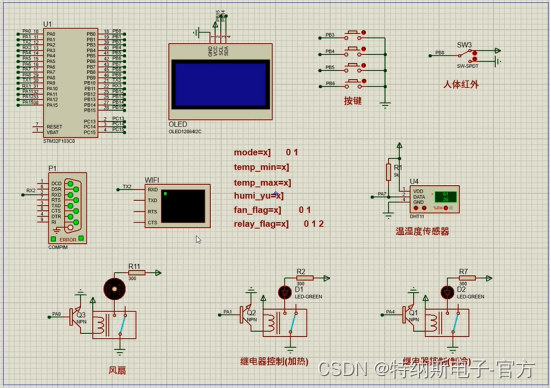

仿真设计总体包括32单片机、OLED显示屏、四个按键、模拟人体红外的开关、温湿度传感器、3个继电器和模拟WiFi模块的串口虚拟终端。

图6-1 仿真设计总图

6.2设置温度阈值仿真测试

如图6-2所示，第一次按下按键１，显示屏显示“设置温度下限”，按第二个按键，温度下限＋１，按第三个按键，温度下限－１。如图6-５所示，第二次按下按键１，显示屏显示“设置温度上限”，按第二个按键，温度上限＋１，按第三个按键，温度上限－１。也可以通过串口设置温度的上下限。

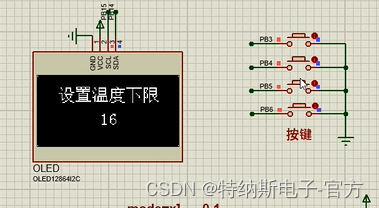

图6-2设置温度下限仿真图

图6-3设置温度上限仿真图

6.3 设置湿度阈值仿真测试

如图6-4所示，第三次按下第一个按键后，屏幕显示“设置湿度阈值”，按第二个按键，湿度阈值+1；按第三个按键，湿度阈值-1。

图6-4设置湿度阈值仿真图

6.5 手动控制风扇仿真测试

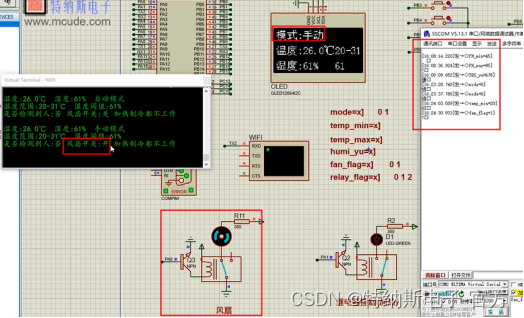

如图6-5所示，按下第三个按键是手动控制风扇，第四个按键是手动控制是否进行加热或制冷。也可以通过串口控制。

图6-5手动控制风扇仿真图

6.5 自动控制仿真测试

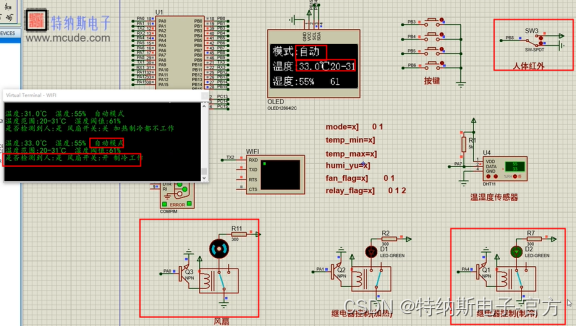

如图6-6所示，在自动模式下，当检测到人，如果测得湿度大于湿度阈值，风扇打开，否则风扇关闭；如果测得温度大于温度上限，风扇打开，制冷打开；如果测得温度小于温度下限，风扇打开，加热工作；如果温度在阈值内，风扇、加热和制冷继电器停止工作。

图6-6自动控制仿真图
