本设计是基于STM32的健康监测系统，主要实现以下功能：

通过三轴加速度传感器检测当前步数
通过心率血氧传感器检测心率、血氧
通过温度传感器检测体温
通过oled显示消耗的卡路里给出运动建议，共八种运动建议，以及体温，心率血氧值
通过按键设置心率报警阈值与目标卡路里
通过WIFI模块连接阿里云，实现远程监控

电源： 5V
传感器：温度传感器（DS18B20）、三轴加速度传感器（ADX345）、心率血氧传感器（MAX30102）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器
人机交互：独立按键，WiFi模块（ESP8266）

标签：STM32、OLED12864、DS18B20、MAX30102 、ADX345、ESP8266

题目扩展：基于物联网的健康监测系统、基于STM32的智能手环系统、基于单片机的智能运动手表

基于STM32的健康监测系统

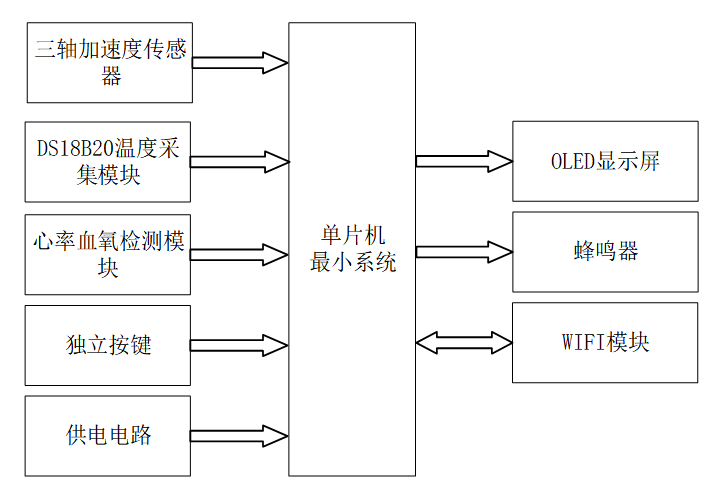

基于STM32的健康监测系统：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：

中控部分是本设计的核心，采用了STM32单片机。它的主要作用是接收来自输入部分的各类传感器数据，包括步数、体温、心率和血氧值等。单片机内部对这些数据进行处理，如计算卡路里消耗、生成运动建议等。同时，它还负责控制输出部分，根据处理结果向OLED显示屏输出信息，控制蜂鸣器报警，以及通过WIFI模块上传数据至手机等。

输入部分：

三轴加速度传感器：用于实时检测用户的步数，为运动量的评估提供基础数据。
DS18B20温度采集模块：精确测量用户的体温，有助于及时发现体温异常。
心率血氧检测模块：通过该模块，系统能够实时监测用户的心率和血氧饱和度，为心血管健康提供重要参考。
独立按键：为用户提供交互界面，支持切换显示界面、模拟增加步数、设置心率和卡路里阈值以及清零等操作。
供电电路：为整个系统提供稳定可靠的电源，确保各模块正常工作。

输出部分：

OLED显示屏：直观展示系统处理后的各类信息，包括运动建议、心率血氧状态、步数以及设置的阈值等，方便用户查看。
蜂鸣器：当检测到用户心率超过预设阈值时，蜂鸣器会发出报警声，提醒用户注意健康状况。
WIFI模块：实现系统与手机之间的无线数据传输，用户可以通过手机查看健康数据、设置心率和卡路里阈值，实现远程监控和管理。

实物调试

5.1 电路焊接总图

首先在AD中根据各个模块画出原理图，然后导出PCB进行连线，最后通过嘉立创进行打板。板子到手之后就是焊接过程，第一部分是电源模块，将电源接口、电源开关、1k电阻、两个电容进行滤波和一个指示灯依次焊接，焊接好之后插入Type-C电源，指示灯点亮，电源模块测试正常。第二部分是显示模块，排母焊接好后，将OLED显示屏插入排母。第三部分是单片机模块，本次课题使用的是STM32F103系列的单片机。第四部分是心率血氧模块，先在板子上焊接两个3Pin排母，然后将心率血氧模块直接插到板子上。第五部分是三轴加速度传感器模块，先在板子上焊接两个５Pin排母，然后将三轴加速度传感器模块直接插到板子上。第六部分是温度传感器，用的是DS18B20测得温度。第七部分是独立按键模块，将五个独立按键直接焊在板子上。第八部分为蜂鸣器。第九部分WIFI模块，先将WIFI模块焊在转接板上，然后再将转接板插到排母上。下图5-1为焊接完的整体实物图：

图5-1电路焊接总图

5.2 上电显示测试

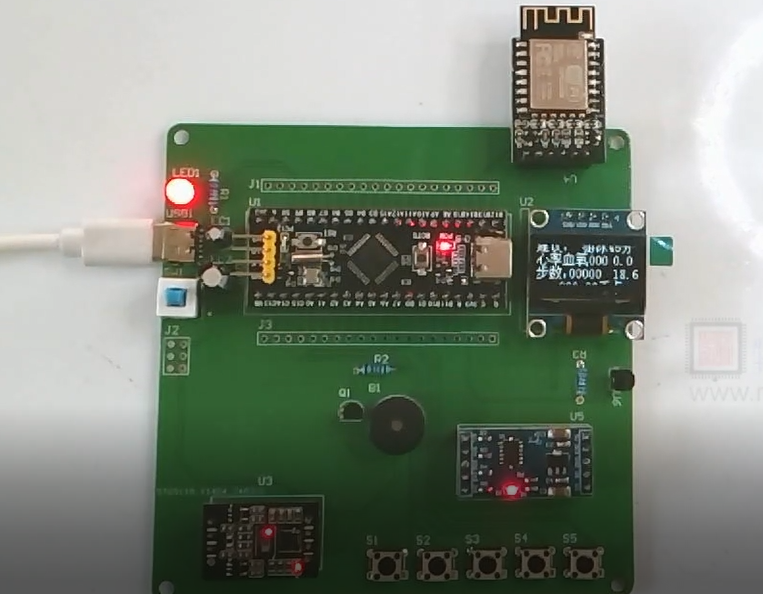

如图5-2所示，连接上电源后，OLED屏幕会显示当前的建议，此刻的心率血氧，行走的步数和消耗的卡路里。

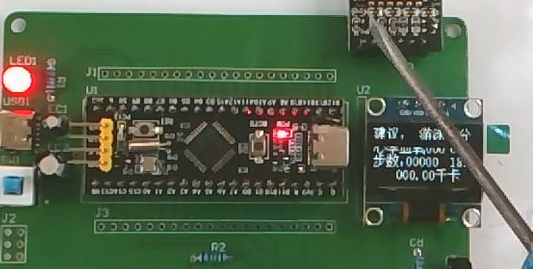

图5-2上电显示图

5.3 心率血氧检测实物测试

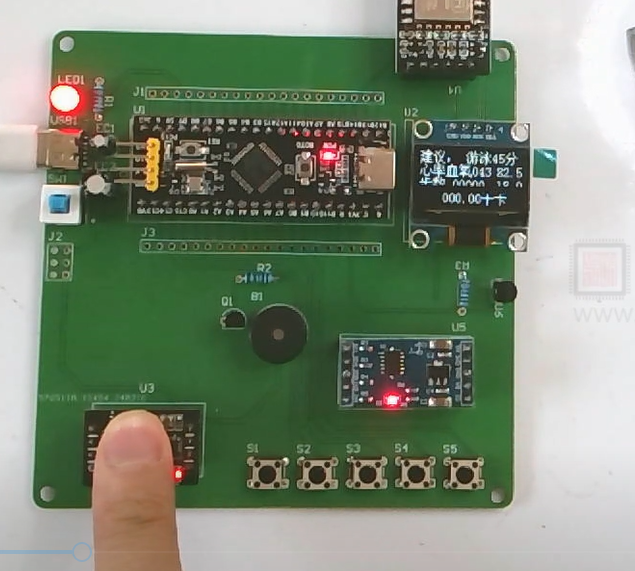

如图5-4所示，将手指放到心率血氧传感器上就会显示当前的心率和血氧。

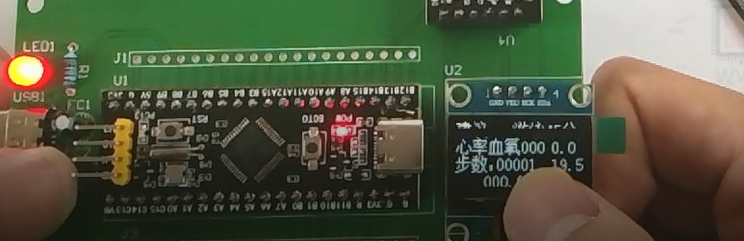

图5-4心率血氧检测实物图

5.3 跑步检测实物测试

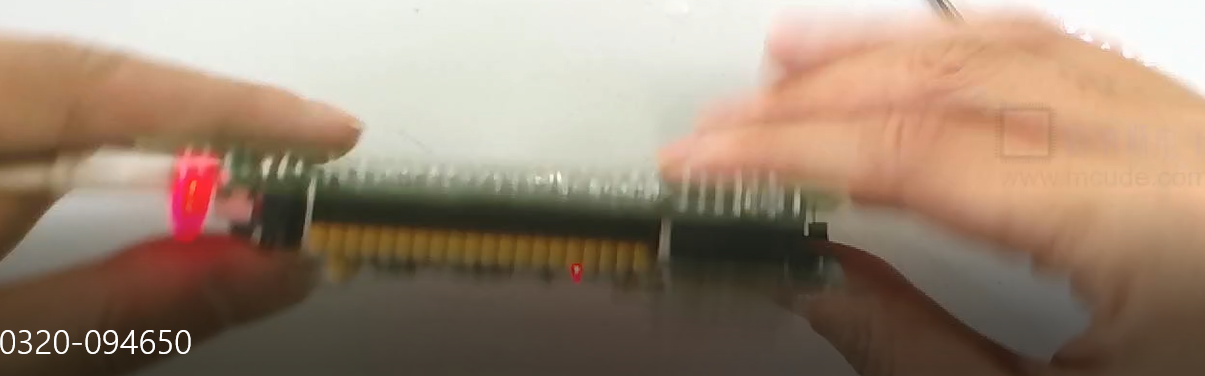

如图5-5所示，摇晃实物，OLED上的步数就会加一，所消耗的卡路里数也会增加。

图5-5跑步检测实物图

5.4 设置心率阈值实物测试

如图5-6所示，第一次按下第一个按键后，屏幕显示“设置心率阈值”，按第二个按键，心率阈值+1；按第三个按键，心率阈值-1。

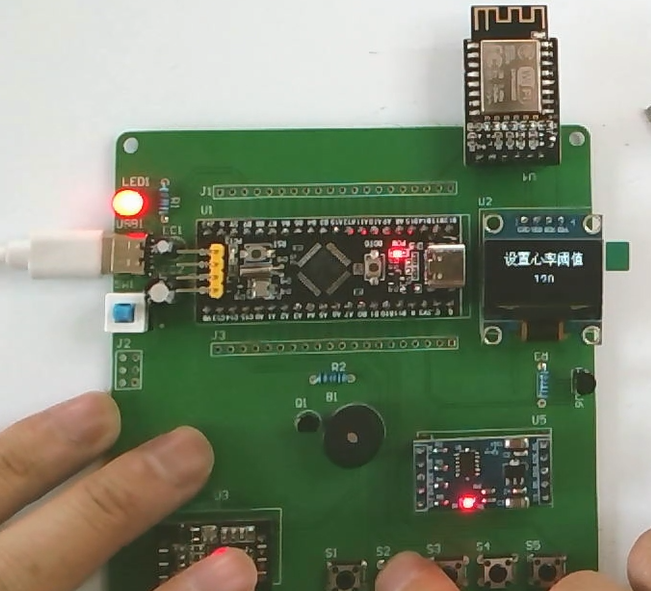

图5-6设置心率阈值实物图

5.5 设置目标卡路里实物测试

如图5-7所示，第二次按下第一个按键后，屏幕显示“设置目标卡路里”，按第二个按键，设置目标卡路里阈值+1；按第三个按键，设置目标卡路里阈值-1。

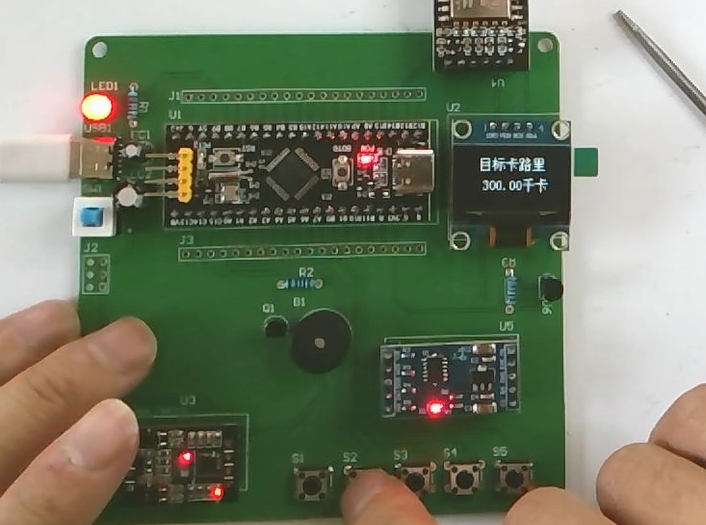

图5-7设置目标卡路里实物图

5.6 云端查看数据实物测试

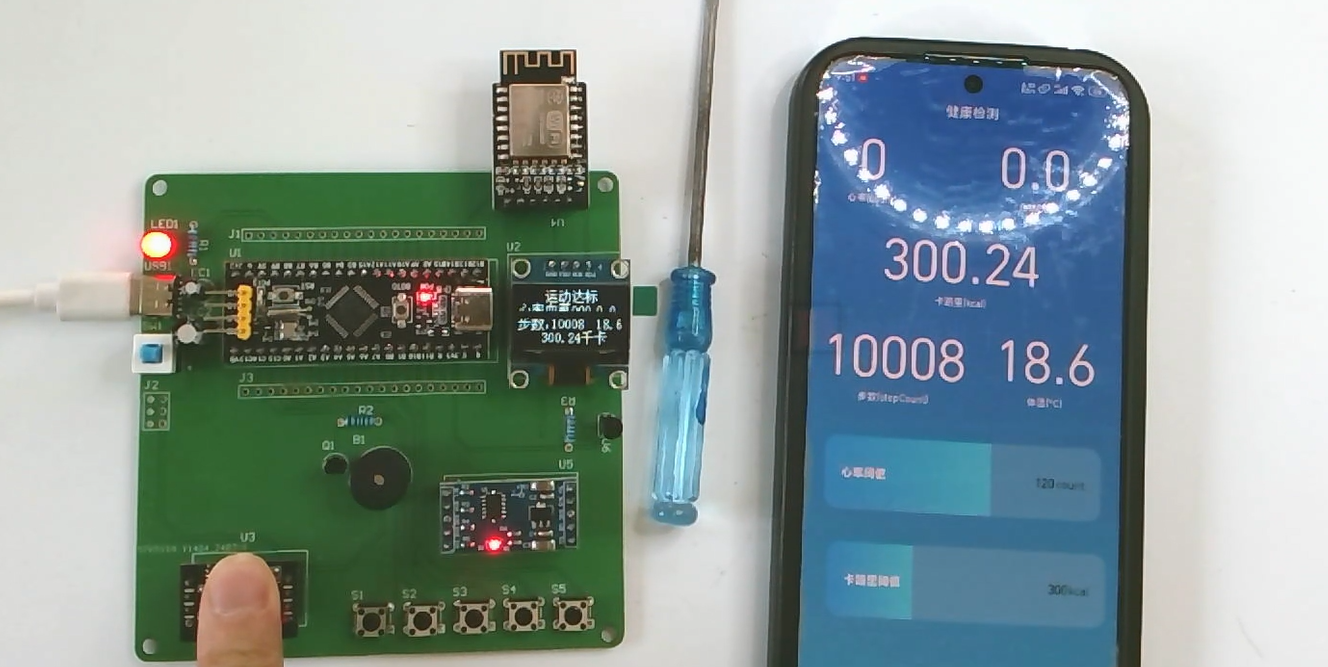

如图5-8所示，连接上WIFI后，可以在手机APP端实时查看数据。

图5-8云端查看数据实物图

仿真调试

6.1仿真总体设计

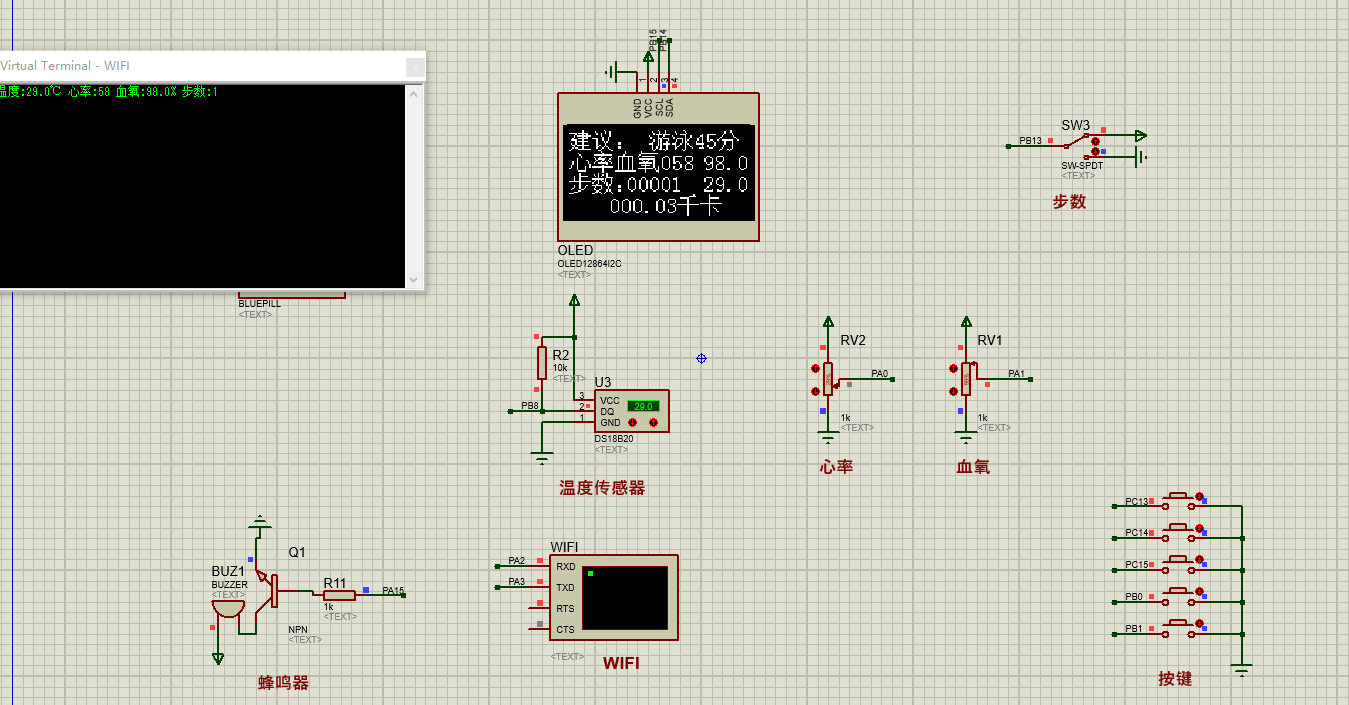

仿真设计总体包括32单片机芯片、OLED显示屏、五个按键、心率血氧检测模块、温度传感器、蜂鸣器和模拟WiFi模块的串口虚拟终端。

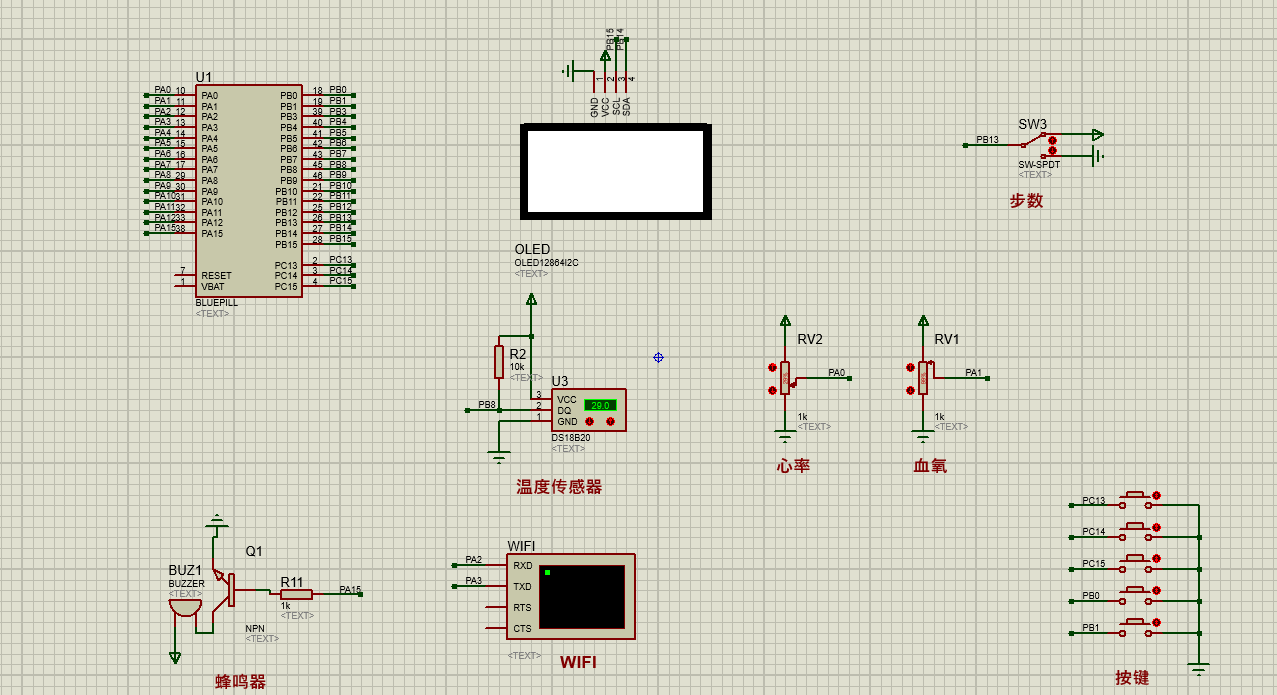

图6-1 仿真设计总图

6.2温度检测测试

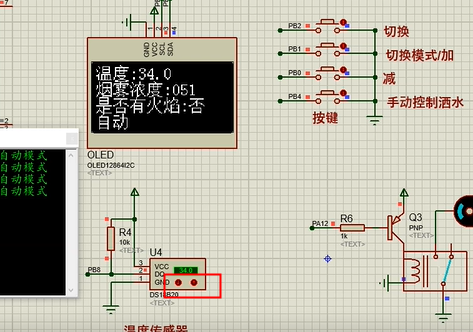

显示屏第一行显示的就是温度值，在温度传感器的下方有两个红色按钮，鼠标放上去就会看到“+”或“-”的符号，鼠标点击后，温度传感器上的温度值就会进行加或减,显示屏上的温度也会加或减。

图6-2温度调试图

6.3上电显示仿真测试

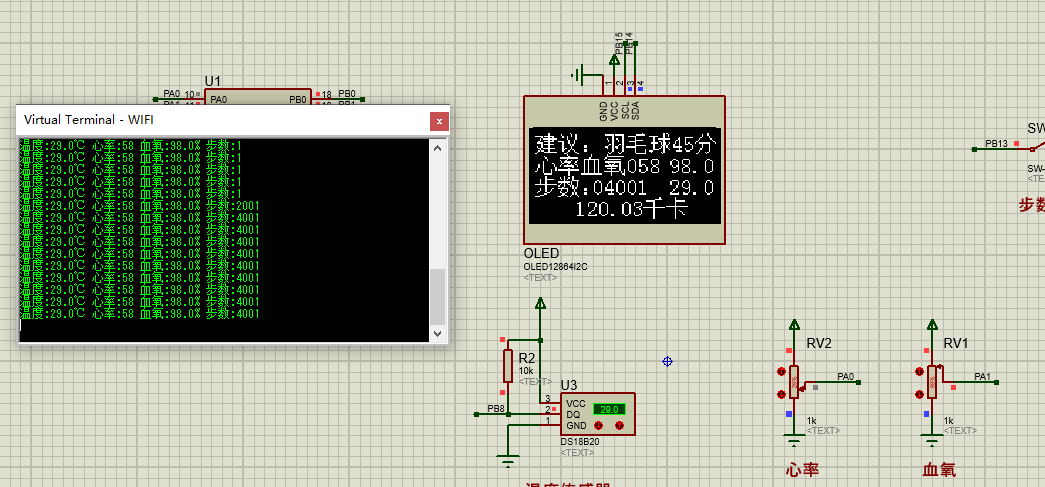

如图6-3所示，上电后显示屏会显示当前建议的运动项目，心率血氧值和当前消耗的卡路里。

图6-3上电显示测试图

6.4 设置心率阈值仿真测试

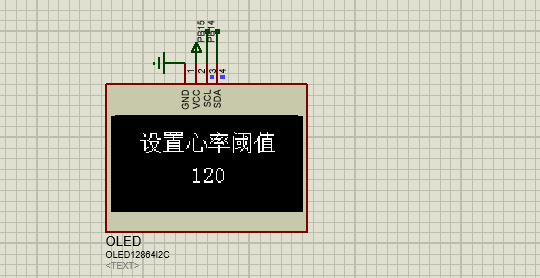

如图6-4所示，按下第一个按键后，屏幕显示“设置心率阈值”，按第二个按键，心率阈值+1；按第三个按键，心率阈值-1。

图6-4设置心率阈值仿真图

6.5 设置目标卡路里仿真测试

如图6-5所示，第二次按下第一个按键后，屏幕显示“设置目标卡路里”，按第二个按键，目标卡路里+1；按第三个按键，目标卡路里-1。

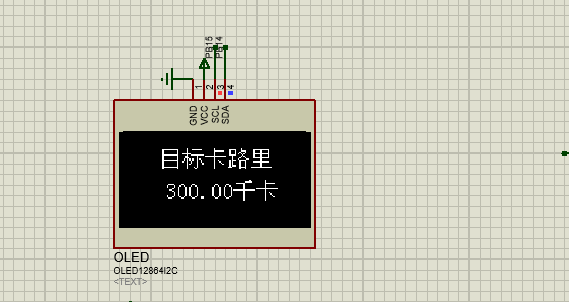

图6-5设置目标卡路里仿真图

6.6 云端查看数据仿真测试

如图6-6所示，单片机上的数据都能实时的发送到手机端。

图6-6云端查看数据仿真图

设计说明书部分资料如下

设计摘要：

本论文介绍了一种基于STM32的健康监测系统设计与实现，该系统集成了多种传感器和功能模块，旨在为用户提供全面的健康监测和运动建议。系统通过三轴加速度传感器实时监测用户的步数，通过心率血氧传感器精确测量心率和血氧饱和度，通过温度传感器检测体温，从而全面评估用户的健康状况。OLED显示屏不仅实时显示消耗的卡路里、体温、心率和血氧值，还根据用户的运动数据提供八种个性化的运动建议。用户可以通过按键设置心率报警阈值和目标卡路里，系统在达到或超过设定值时发出警报，确保用户的安全和健康。此外，系统通过WIFI模块连接阿里云，实现了远程监控和数据上传，为用户和医疗人员提供了便捷的数据访问和分析途径。

本设计不仅满足了现代人对健康管理的需求，还为智能家居和可穿戴设备领域提供了一个创新的解决方案。通过模块化的设计思路和STM32微控制器的强大处理能力，系统在保证高性能的同时，实现了低功耗和长续航。未来，我们将继续优化系统性能，增加更多智能化功能，如通过物联网技术实现远程医疗和个性化健康管理，进一步提升产品的市场竞争力和用户满意度。

关键词：STM32，健康监测，三轴加速度传感器，心率血氧传感器，温度传感器，OLED显示，WIFI模块，阿里云，远程监控
