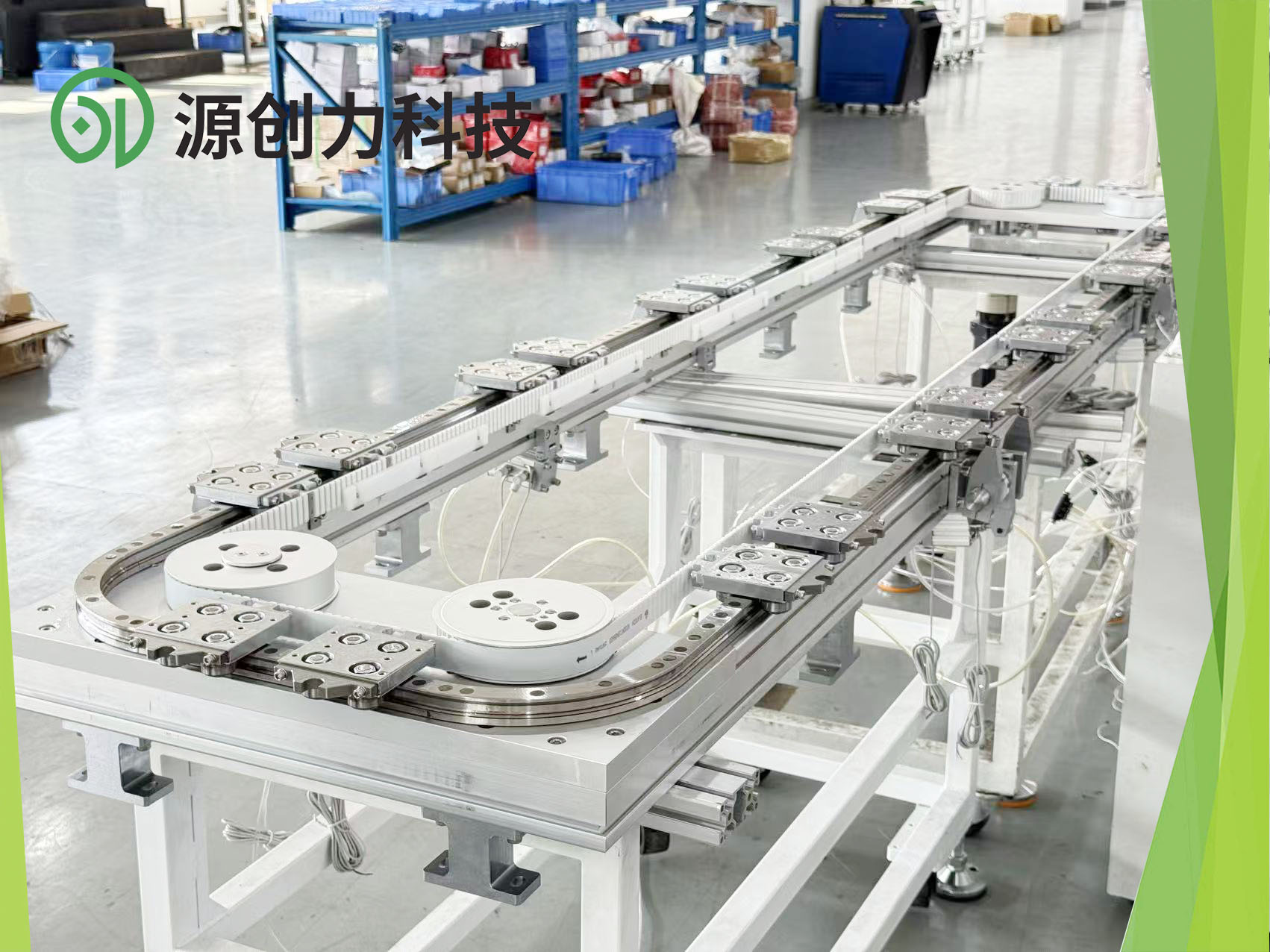

环形导轨并非一个简单的轨道，而是一套集成了高精度环形轨道、精密滑块（承载座）、驱动系统（伺服电机+减速机）、定位系统（如伺服锁定、气动/液压锁紧、零点快换）、控制系统于一体的精密运动平台系统。

核心工作原理

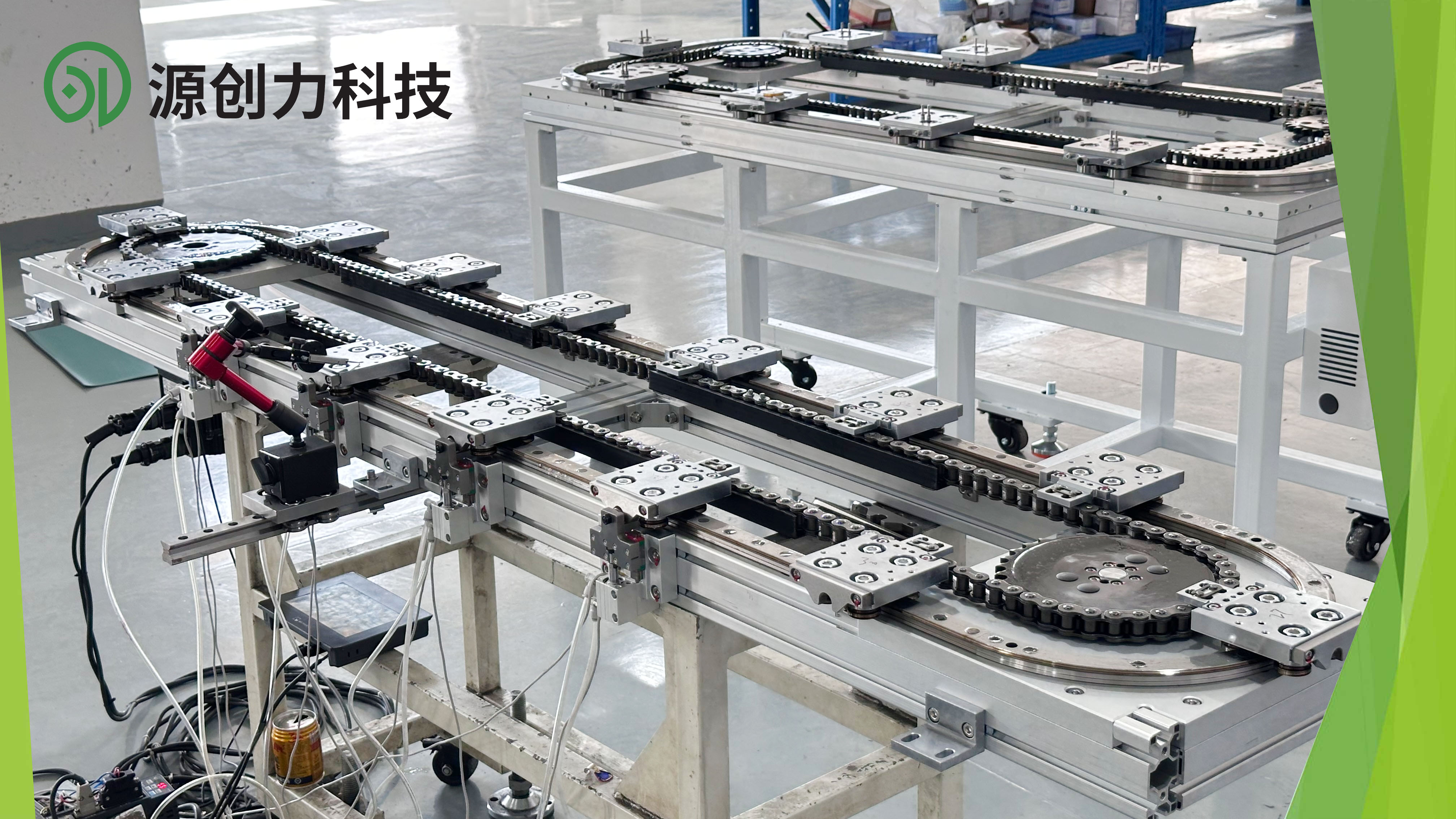

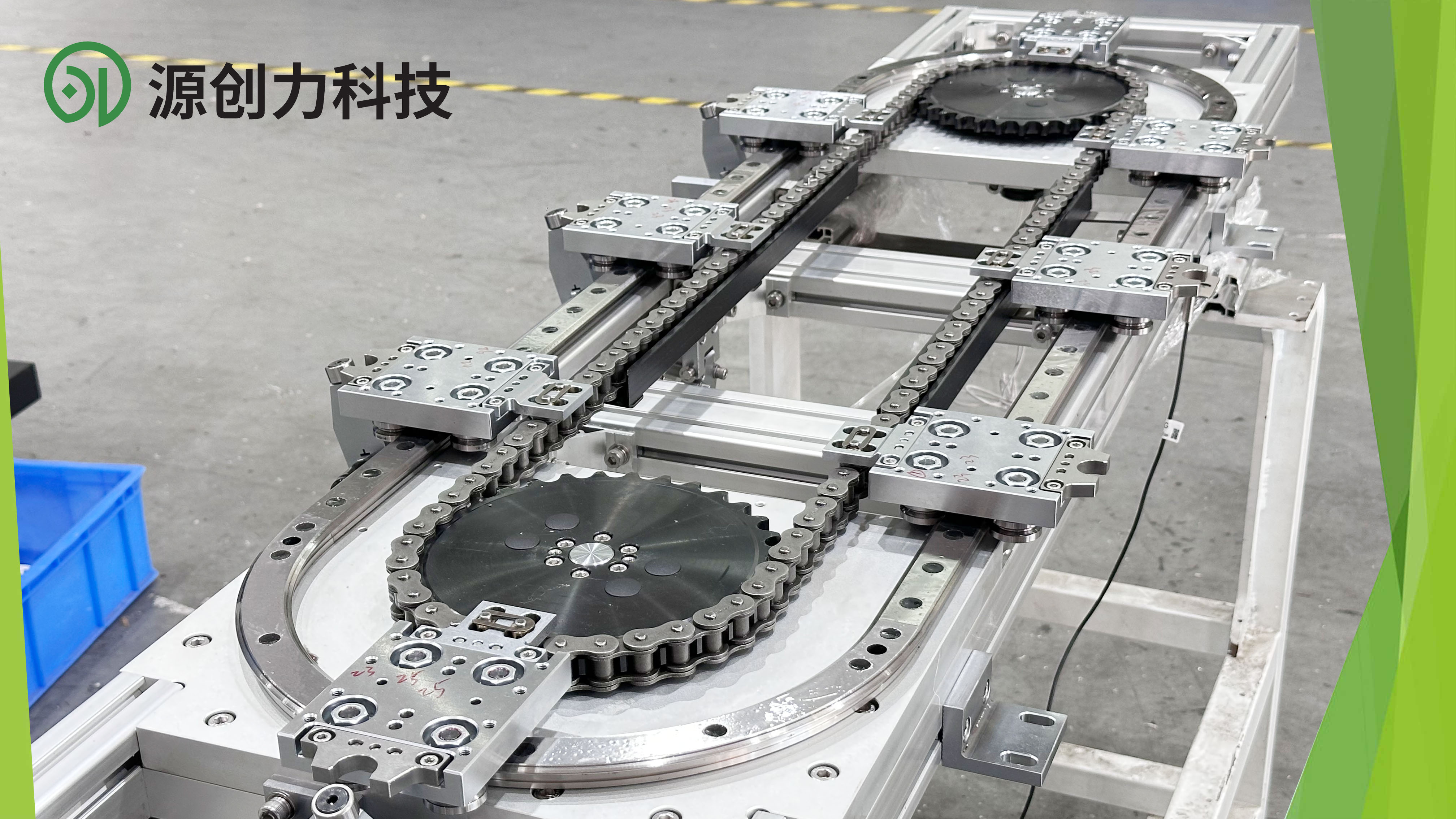

工件或工装板固定在环形导轨的滑块上。驱动系统（通常通过同步带、齿轮或摩擦轮）带动所有滑块沿着精密的环形轨道做连续循环运动。滑块在到达预设工位时，通过高精度定位机构（如伺服二次定位、精定位销、气动锁紧等）实现精准定位和刚性锁定，以便执行加工、检测、装配等操作。完成后解锁，继续流转至下一工位。

源创力科技环形导轨在精密自动化生产线中的关键价值与技术优势

闭环连续循环，空间利用率极高：
- 环形结构天然形成闭环，物料在有限空间内无限循环流转，无需折返或复杂的换向机构，极大节省了产线布局空间，尤其适合空间受限的应用场景（如洁净室、小型工作站）。
超高精度与重复定位精度：
- 核心轨道采用高硬度、耐磨材料（如轴承钢、不锈钢）精密研磨或刮削而成，V型滚轮或滚珠滑块设计有效消除间隙。
- 配合精密的定位机构（如伺服电机驱动的精定位模块、高精度气/液动锁紧销），可实现±0.01mm甚至更高的重复定位精度，满足精密加工、视觉检测、高精度装配的严苛要求。
卓越的刚性与稳定性：
- 环形导轨结构坚固，滑块与轨道接触面大，承载能力强（从几公斤到数吨）。
- 在精定位锁定状态下，系统具有极高的刚性，可有效抵抗加工力、振动干扰，保证工艺过程的稳定性和质量一致性。
高速、高加速度，提升节拍：
- 优化的轨道和滑块设计，结合高性能伺服驱动，可实现高速运行（>2m/s）和高加速度，显著缩短工位间移动时间，提高整体生产节拍。
多工位并行作业，效率倍增：
- 环形导轨可轻松布置数十个甚至更多工位。所有滑块连续循环移动，实现真正的并行作业：当一个滑块在A工位加工时，其他滑块可同时在B、C、D工位进行其他工序。这种并行性极大地提高了设备的综合效率(OEE)。
卓越的柔性化生产能力：
- 工位功能可编程： 每个工位的功能（如加工参数、检测标准）可通过软件独立设定和切换。
- 快速换型： 配合零点快换系统（安装在滑块上），更换工装或产品类型非常迅速，显著减少换线时间，适应小批量多品种生产。
- 工位数量增减灵活： 环形导轨的轨道通常由标准弧段和直段拼接而成，工位数量和布局可以根据工艺需求灵活调整（需在系统设计时预留扩展性）。
平稳低噪，长寿命免维护：
- 精密制造和优化的滚动接触（V型滚轮或滚珠）带来极低的摩擦系数和运行噪音。
- 良好的密封设计和润滑系统（如集中自动润滑）确保了长寿命和低维护需求，特别适合需要长期连续运行的场合。
优异的同步控制能力：
- 与先进的运动控制器（如PLC、PC-Based控制器）和伺服系统结合，可以实现滑块运动的精准同步控制。这对于需要多个工位严格协调（如多轴联动加工、精密装配）的应用至关重要。

典型应用场景

精密装配线： 多工位协同完成复杂产品的自动化装配（如手机、摄像头模组、精密阀门）。
自动化检测线： 对产品进行多道视觉检测、尺寸测量、功能测试（如PCB AOI、半导体封装测试、精密零件全检）。
多工序加工中心： 在一台设备上集成车削、铣削、钻孔、攻丝等多种加工工序（配合动力主轴）。
点胶/涂覆/焊接工作站： 对在环形流转的工件进行精密点胶、喷涂、激光焊接等。
精密清洗/干燥线： 多槽体浸泡、喷淋、风切、烘干等工序的连续化处理。
医疗设备自动化： 试剂分装、样本处理、医疗器械组装测试等。

应用案例简述：源创力环形导轨在电子SMT后段装配检测线

需求： 实现PCBA板在焊接后（SMT后）的点胶固化、功能测试（FCT）、视觉检测（AOI）、激光打标、分拣等工序的高效、精密、柔性化生产。
解决方案：
- 采用环形导轨系统，布置15个工位。
- 每个工位安装定制化夹具（带零点快换接口）固定PCBA。
- 伺服驱动实现高速平滑移动（1.5m/s）。
- 关键工位（点胶、AOI、激光打标）采用伺服精定位模块，重复定位精度±0.02mm。
- 控制系统集成MES，实现工位参数动态调整、数据追溯。
成效：
- 相比传统线性产线，空间节省40%。
- 生产节拍提升25%。
- 换型时间从30分钟缩短至5分钟。
- 产品直通率(FPY)提升3%。

选择与集成环形导轨系统的考量因素

负载与力矩： 确定工装和工件的最大重量、重心位置以及加工力产生的力矩。
精度要求： 明确定位精度、重复定位精度、行走平行度等关键指标。
速度与加速度： 根据节拍要求计算所需速度和加速度。
工位数量与布局： 确定工位数、工位间距、轨道直径/周长。
定位方式： 选择合适的精定位和锁紧机构（伺服、气动、液压、机械）。
驱动方式： 同步带驱动、齿轮齿条驱动、摩擦轮驱动等，各有优缺点。
环境要求： 洁净度、温度、湿度、防尘防水等级（IP等级）。
控制系统接口： 确保与上位PLC或运动控制器的良好兼容性。
供应商技术实力与服务： 选择经验丰富、能提供整体解决方案和可靠售后支持的供应商至关重要。比如源创力科技环形导轨，自主研发生产，十一年行业经验。

未来趋势

更高精度与速度： 材料、制造工艺和控制算法的持续进步。
更智能： 集成更多传感器（力传感器、温度传感器、振动传感器）实现预测性维护和工艺参数自适应调整。
模块化与标准化： 更易部署、扩展和维护的模块化设计。
与协作机器人/AGV集成： 形成更柔性、更智能的混合型自动化单元。
数字孪生应用： 利用虚拟调试和运行监控优化产线性能。

结语

源创力科技环形导轨系统凭借其闭环循环、高精度、高刚性、高速度、多工位并行、卓越柔性等核心优势，已成为构建现代精密自动化生产线不可或缺的“高速循环引擎”。它不仅解决了空间限制和效率瓶颈，更通过其精密的运动控制能力，为高质量、高一致性的制造提供了坚实基础。随着技术的不断演进，环形导轨将继续在智能制造、柔性生产的浪潮中扮演关键角色，助力企业提升核心竞争力。

在设计和规划精密自动化生产线时，深入理解环形导轨的技术特性与应用潜力，并将其作为核心传输方案进行考量，将能更有效地构建出满足未来挑战的高效、智能、柔性的生产系统。
