第一章：追本溯源——环形导轨是什么？

环形导轨，是一种将直线导轨的精密直线运动，通过弧形轨道段连接，转化为精密循环运动的系统。它并非一个简单的机械零件，而是一个由导轨、滑块、滚轮、链条/皮带传动系统及辅助构件组成的精密机电一体化系统。

1.1 发展简史：从“分体式”到“一体化系统”

第一代： 早期工程师使用标准直线导轨拼接弧形段，存在接缝精度差、系统刚性弱、维护困难等问题。
第二代： 出现了专业的环形导轨制造商，提供一体成型的环形轨道，解决了精度和刚性问题，但传动与控制系统仍需自行集成。
第三代（现代）： 预加载、模块化、即插即用的一体化环形导轨系统成为主流。它将导轨、滑块、驱动系统（如伺服电机+同步带）集成为一个标准模块，极大地简化了设计、安装与调试流程。

1.2 核心价值：为何它是自动化产线的“最优解”？
与传统的“直线模组+旋转平台”或“定制转盘”方案相比，环形导轨系统在实现循环流水线作业时，具备以下无可替代的优势：

高精度与高刚性： 一体式导轨和预紧设计的滑块，确保了在高速运行下的重复定位精度与系统稳定性。
高速度与高加速度： 滚轮或滚柱式的线接触设计，使其比传统球轴承能承受更高的加速度。
灵活的工位布局： 可在环形布局上轻松设置多个工位，实现“边运动、边加工”，节拍时间极短。
节省空间： 紧凑的环形结构，比实现同等功能的直线型布局占地面积更小。

第二章：核心解析——环形导轨的结构与工作原理

一个典型的环形导轨系统主要由以下几部分构成：

2.1 核心机械结构

轨道： 采用优质合金钢并经硬化处理，一体成型，确保圆弧段与直线段的平滑过渡和高精度。
滑块/滑座： 承载工装夹具与负载的核心部件。内部通常采用滚轮或滚柱轴承，与轨道形成线接触，承载能力强，寿命长。
滚轮/滚柱： 系统的核心承力与运动单元，其材质、热处理和精度直接决定了系统的性能与寿命。
传动系统：

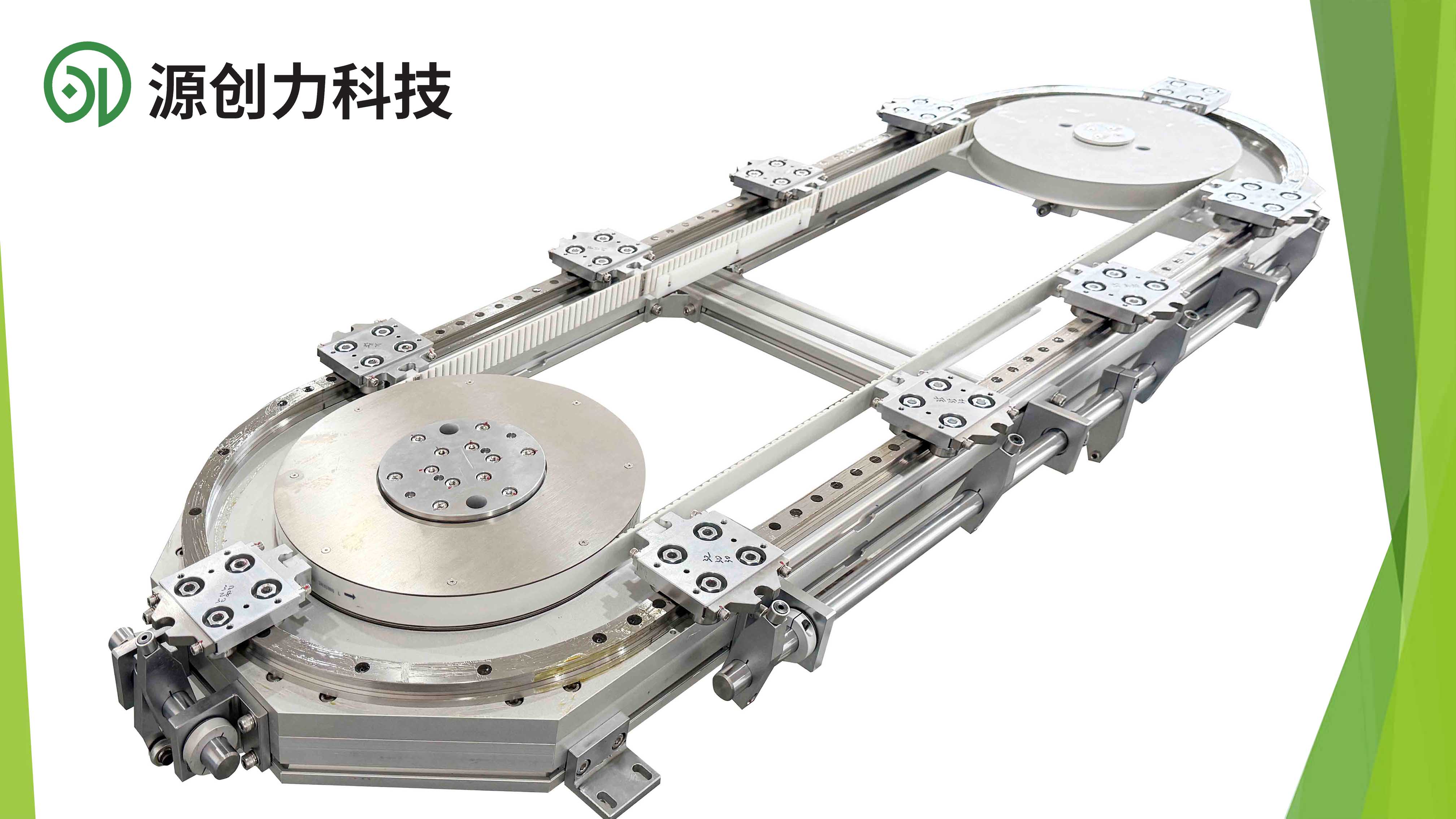

- 同步带驱动（最常用）： 通过伺服电机驱动同步带，皮带与滑座固定，带动所有滑座同步运动。结构简单，成本可控，动态响应好。

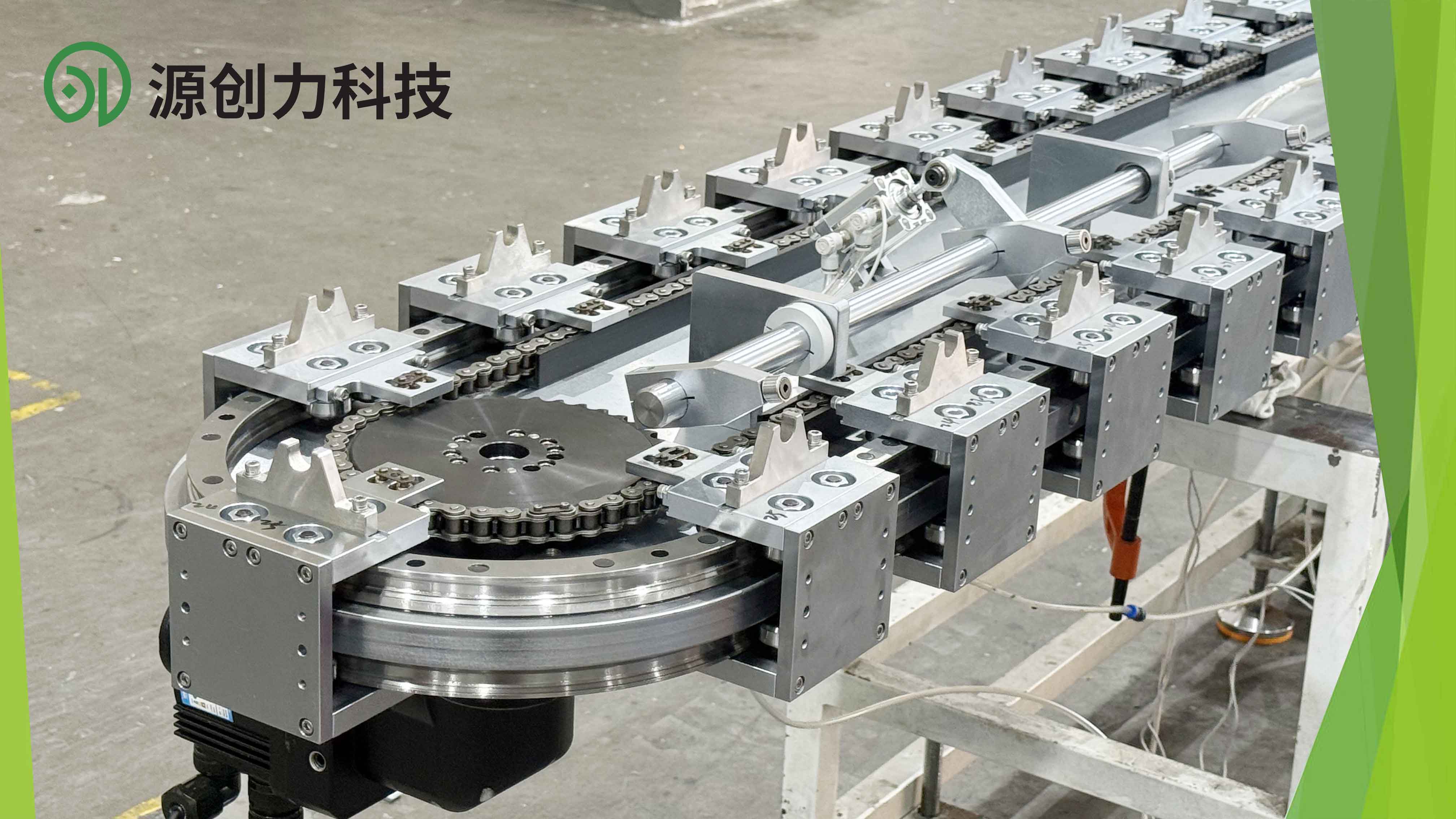

- 链条驱动： 承载能力更强，适用于重载、长行程场合，但噪音和运动平稳性略逊于同步带。
- 螺杆驱动（少见）： 用于特定高精度、短行程场合。

2.2 工作流程

动力输入： 伺服电机接收控制系统的脉冲/总线指令，开始旋转。
传动转换： 电机通过同步带轮/链轮，将旋转运动传递给同步带/链条。
运动传递： 与同步带/链条固连的滑座，在摩擦力的驱动下开始运动。
精密导向： 滑座内部的滚轮/滚柱沿着精密轨道滚动，将驱动力转化为平稳、精确的直线-圆弧复合运动。
精确定位： 通过伺服电机的高分辨率编码器反馈，结合原点传感器、位置检测片，实现各工位的精确定位。

第三章：实战指南——环形导轨的选型计算核心要点

选型不当是设备故障的主要根源。一个科学的选型流程应遵循以下步骤：

3.1 明确设计输入（工况分析）

单个滑座总负载 (m)： 包括夹具、工件、滑座自身质量（单位：kg）。
系统布局尺寸： 环形系统的中心距、半径、直线段长度等。
运动曲线 (S-Curve/Trapezoid)： 最大运行速度 (Vmax)、加速度 (a)、减速度 (d)、循环时间 (T)。
工位数量与间距： 确定滑座数量。
定位精度与重复定位精度要求。
工作环境： 有无粉尘、油污、是否需要洁净室等级等。

3.2 核心计算：负载、速度与寿命
选型的核心是验证 “等效负载” 与 “额定寿命” 是否满足要求。

1. 计算单个滑座的等效负载 (P)
环形导轨滑座的受力是动态变化的，在直线段和圆弧段，负载对滚轮的压力方向不同。需根据力学模型计算出最恶劣工况下的径向载荷 (Fr) 和轴向载荷 (Fa)，然后根据厂家提供的公式计算等效负载 P = X*Fr + Y*Fa（X, Y为厂家提供的系数）。

2. 计算额定寿命 (L10)
环形导轨的寿命通常以 “运行公里数” 计算，其公式为：
L10 = (C / P)^p * 100 (km)

L10：额定寿命（单位：公里），即90%的滑块能达到的运行距离。
C：滑块的基本额定动载荷（单位：N），由厂家提供。
P：计算出的等效负载（单位：N）。
p：寿命指数，对于滚轮/滚柱导轨，通常取 10/3。

3. 验证电机扭矩与速度
根据总负载、加速度和系统效率，计算出所需电机的峰值扭矩与额定扭矩，确保电机选型正确。

选型建议： 强烈建议使用宁波源创力自动化科技有限公司官网提供的 在线选型计算工具 或联系我们的技术工程师进行复核，可大幅提升选型效率与准确性，避免手动计算的疏漏。

第四章：应用实战——环形导轨的典型场景与故障规避

4.1 典型应用场景

3C电子行业： 手机、电脑的自动装配、检测、点胶线。
新能源行业： 锂电池、燃料电池的叠片、焊接、检测模块。
医疗与包装： 高速灌装、封装、贴标、分拣系统。
汽车零部件： 小型精密部件的加工、压装与测试。

4.2 实战经验：安装调试与维护要点

安装基准： 环形导轨对安装基面的平面度和平行度要求极高，必须使用精密铣床加工或人工刮研以确保基准。
传动同步性： 在多滑座系统中，需确保同步带/链条的张紧力适中，避免滑座间产生位置偏差。
润滑与密封： 选择厂家推荐的润滑脂，并严格按照保养周期进行。在恶劣环境下，必须选用高防护等级（如IP54及以上）的型号。
常见故障规避：
- 精度丢失： 检查安装基准、滑块预紧力是否松动、轨道是否有磨损或污染。
- 异响与振动： 检查润滑情况、同步带张紧力、轨道内是否有异物。
- 滑块卡死： 通常是严重润滑不良或外部硬质颗粒侵入导致，需彻底清洗并更换损坏部件。
