Modbus协议介绍

Modbus简介

Modbus 是一种工业自动化领域广泛使用的串行通信协议，由 Modicon 公司于 1979 年开发。它具有以下特点：

• 🔴 开放标准，无版权限制

• 🔴 简单易实现，广泛支持

• 🔴 支持多种物理层（串口、以太网）

• 🔴 主从架构（Master-Slave）

Modbus 关键概念

基本定位

• 主从架构：1 主多从
  • 主站（Master）：主动发指令
  • 从站（Slave）：只响应，不主动发
• 通用工业协议，简单、稳定、开源

四类数据区（最核心）

Modbus协议规定了4个存储区 分别是0 1 3 4区 其中0区和4区是可读可写，1区和3区是只读。

1. 线圈（Coils）

   • 功能码：01（读）、05（写单）、15（写多）
   • 类型：位，读写
   • 用途：继电器、开关输出

2. 离散输入（Discrete Inputs）

   • 功能码：02
   • 类型：位，只读
   • 用途：传感器、限位、DI 输入

3. 输入寄存器（Input Registers）

   • 功能码：04
   • 类型：16 位字，只读
   • 用途：温度、压力、模拟量输入

4. 保持寄存器（Holding Registers）

   • 功能码：03（读）、06（写单）、16（写多）
   • 类型：16 位字，读写
   • 用途：参数、设定值、控制字

日常 90% 用：03 读保持寄存器

地址与偏移

• 协议地址从 0 开始
• 设备文档常从 1 开始→ 编程时要 -1

功能码（Function Code）

常用：

• 01：读线圈
• 02：读离散输入
• 03：读保持寄存器
• 04：读输入寄存器
• 05：写单个线圈
• 06：写单个保持寄存器
• 15：写多个线圈
• 16：写多个保持寄存器

两种传输方式

1. Modbus RTU
   • 二进制，串口（RS485/232）
   • 短帧、高效
2. Modbus TCP
   • 以太网，封装在 TCP/IP
   • 端口默认：502

报文结构（RTU）

从站地址 + 功能码 + 数据 + CRC校验

字节序问题（大坑）

• 32 位浮点数 / 整数跨两个寄存器
• 常见顺序：
  • ABCD（正常）
  • BADC、CDAB 等不对应就换字节序。

异常码

告诉你为什么失败：

• 01：功能码不支持
• 02：地址错误
• 03：数据错误
• 04：设备故障

时序规则

• 主站发 → 等从站回
• 同一时间只能一主一从通信
• 必须有超时重发机制

从站地址（Slave Address）/ 单元 ID（Unit ID）

定义：从站地址（也叫单元 ID/Slave ID）是 Modbus 网络中唯一标识每台从站设备的数字编号，本质是给每台设备分配一个 “身份证号”，让主站能精准找到要通信的设备。

• 取值范围：1-247（0 是广播地址，不分配给具体设备）；
• 名称差异：RTU 场景常叫 “从站地址”，TCP 场景常叫 “单元 ID”（MBAP 头中第 7 字节），本质是同一个东西。

核心模式：一主多从（Single Master-Multiple Slaves）

定义：Modbus 协议规定：一个通信网络中只能有 1 个主站，可同时连接多个从站（最多 247 个），所有通信由主站主动发起，从站仅响应指向自己地址的指令。

RTU vs TCP 的 “一主多从” 差异

NModbus4 核心总结

本质：.NET（C#）平台下的开源 Modbus 协议实现库，专门帮你封装 Modbus RTU/TCP 的底层通信细节（拼报文、算 CRC、解析 MBAP 头），不用手写二进制数据就能开发 Modbus 主 / 从站。

核心用法：

• 主站：创建ModbusIpMaster（TCP）/ModbusSerialMaster（RTU），调用ReadHoldingRegisters/WriteSingleCoil等方法读写数据；
• 从站：创建ModbusSlave，绑定 Coils/Registers 数组，模拟工业设备响应主站请求。

使用串口的Modbus 报文帧

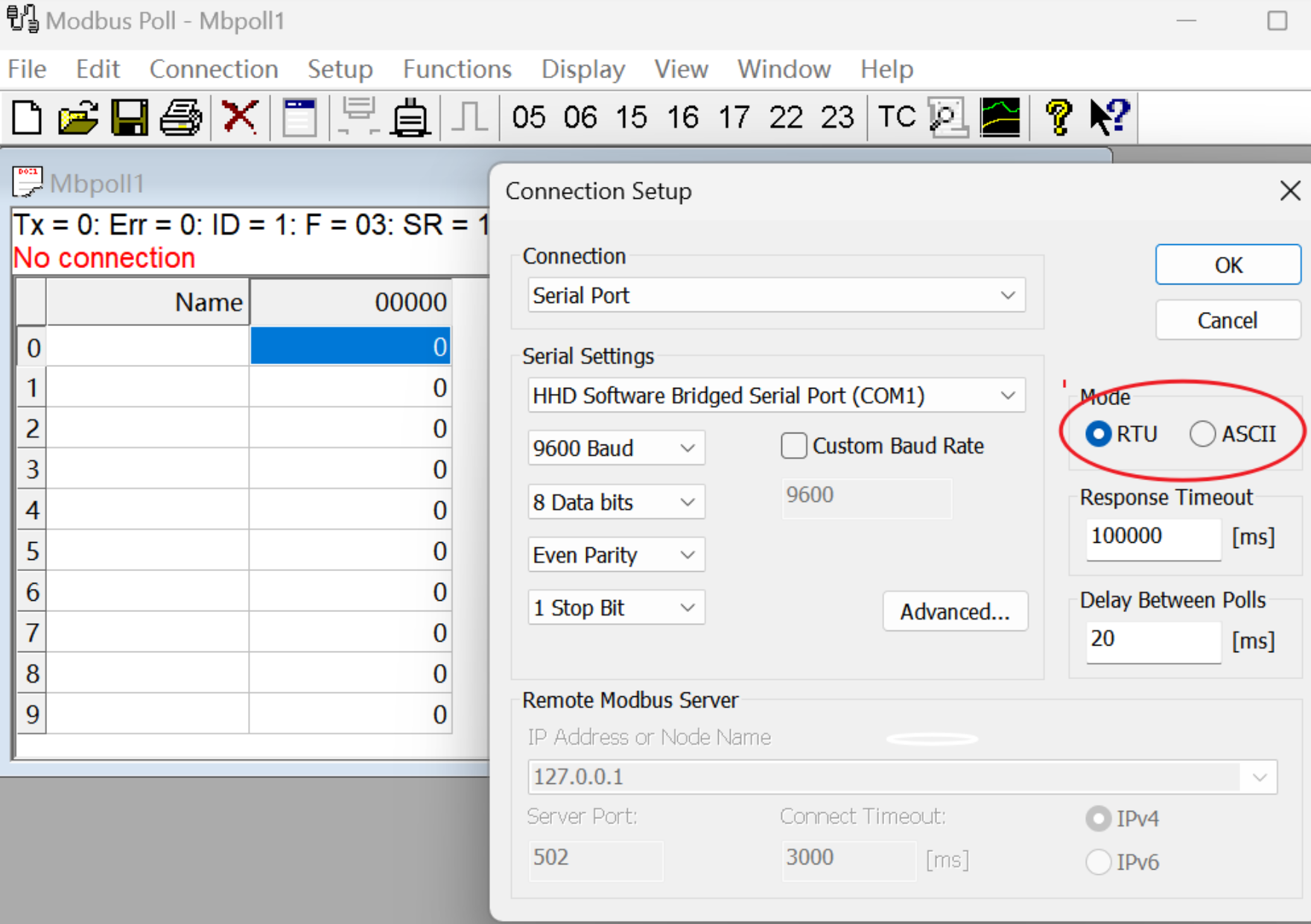

  一个报文就是一帧数据，一个数据帧就一个报文： 指的是一串完整的指令数据，本质就是一串数据。Modbus 报文是指主机发送给从机的一帧数据，其中包含着从机的地址，主机想执行的操作，校验码等内容。Modbus 使用串口中一共有两种模式：Modbus ASCII 模式和Modbus RTU 模式，常用的就是Modbus RTU 模式。

Modbus ASCII 模式

 当控制器设为在 Modbus 网络上以 ASCII 模式通信时,在消息中每个 8 位(b)字节都将作 为两个 ASCII 字符发送。这种方式的主要优点是字符发送的时间可隔可达到 1 秒且不产生错误。

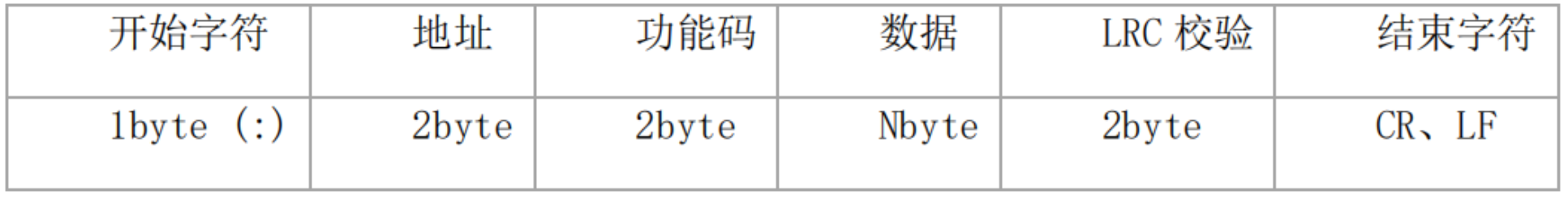

在 ASCII 模式下,消息 以冒号(:)字符(ASCII 码为 0x3A) 开始， 以回车换行奇结束 (ASCII 码为 0x0D、0x0A) 。消息的其他字段(域)可以使用的传输字符是十六进制的 0···9、 A··· F。处于网络上的 Modbus 设备不断侦测 “ ：”字符,当接收到一个冒号时,每个设备进 入解码阶段,并解码下一个字段(地址域)以判断是否是发给自己的。消息帧中的字符间发送 的时间间隔最长不能超过 1 秒,否则接收设备将认为发生传输错误。

需要注意的是，在消息中的每个字节都作为两个ASCII字符发送

十六进制的0-F 分别对应ASCII字符的0…9，A…F，也就是0x30~0x3A 0x41~0x46

Modbus RTU 模式

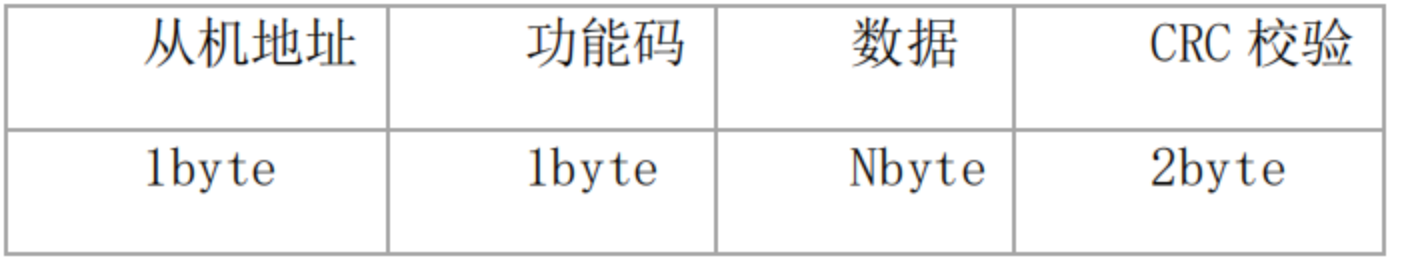

Modbus 协议 RTU 报文格式如下所示：

帧结构 = 从机地址 + 功能码 + 数据 + 校验

 从机地址: 每个从机都有唯一地址，占用一个字节,范围 0-255,其中有效范围是 1-247, 其中 255 是广播地址(广播就是对所有从机发送应答)

功能码: 占用一个字节,功能码的意义就是,知道这个指令是干啥的,比如你可以查询从 机的数据,也可以修改从机的数据,所以不同功能码对应不同功能.

数据: 根据功能码不同,有不同功能，比方说功能码是查询从机的数据，这里就是查询 数据的地址和查询字节数等。

校验: 在数据传输过程中可能数据会发生错误，CRC 检验检测接收的数据是否正确

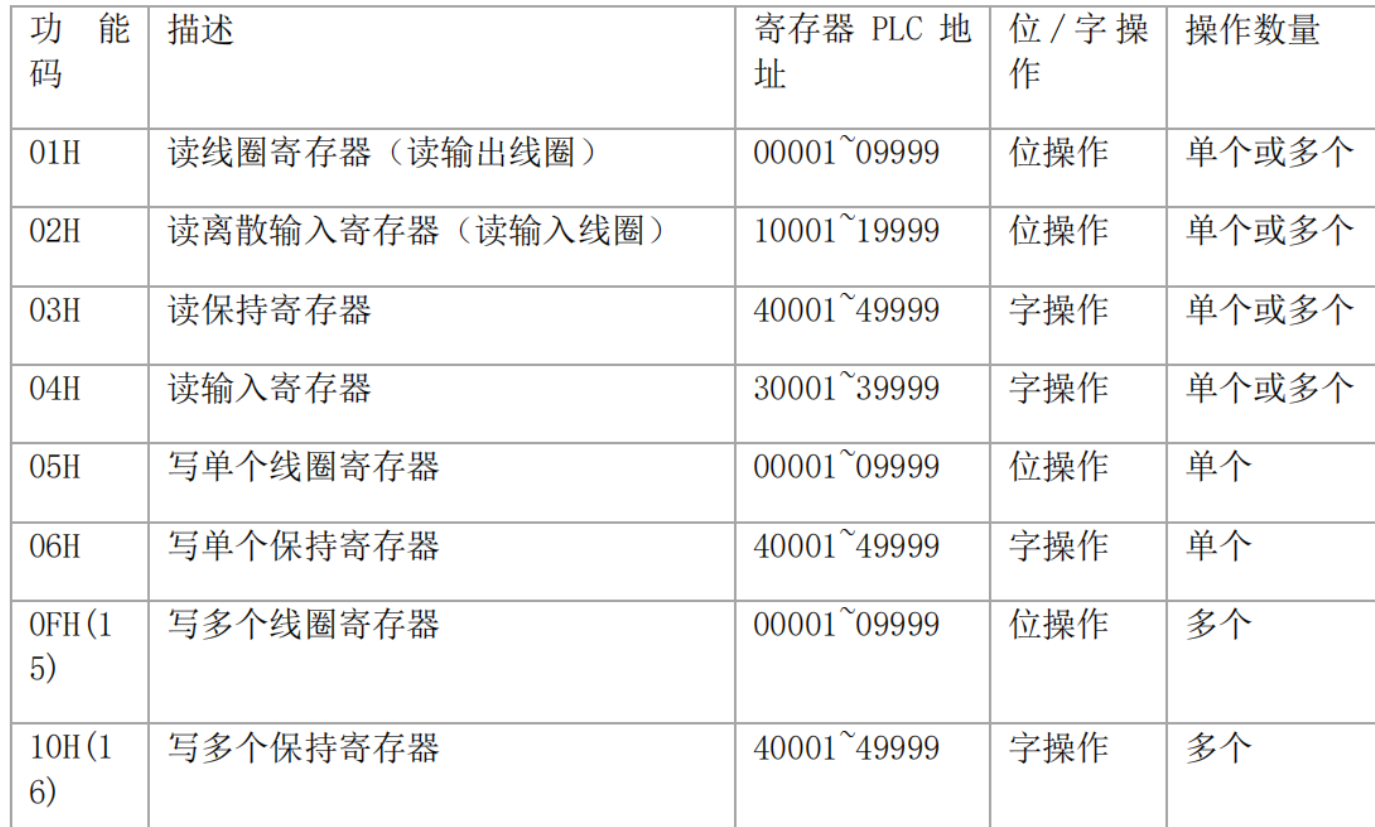

功能码概要

Modbus 标准在协议中规定了以下 3 类 Modbus 功能码。

公共功能码：

1. 被明确定义的功能码；

2. 保证唯一性；

3. 由 Modbus 协会确认，并提供公开的文档；

4. 可进行一致性测试；

5. 包括协议定义的功能码和保留将来使用的功能码。

用户自定义功能码：

1. 有两个用户自定义功能码区域，分别是 65~72 和 100~110;

2. 用户自定义，无法保证唯一性。

保留功能码：

保留功能码因为历史遗留原因，某些公司的传统产品现行使用的功能码不作为公共使用。

什么是RS-485 RS-232？

RS232，RS485是一种电平标准

数据在通信双方之间传输，本质是传输物理的电平 比方说传输5V的电压 -1V的电压信号，这些物理信号在传输过程中会受到很多干扰，比方说你传输一个5V的电压，到了接收端可能就变成了4.8V，并且通信的双方高低电平的参考电压可能不同。

那么这个时候就需要一个电平标准，来判断多少V的电压是高电平 1，多少V的电压是低电平 0 这就诞生了 RS-485 RS-232

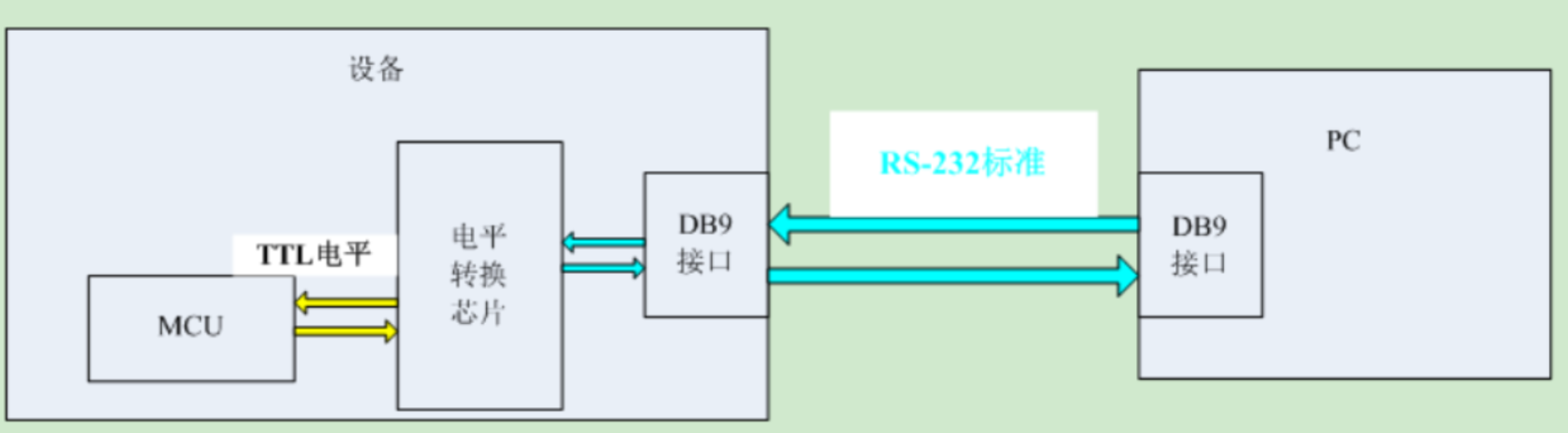

RS232：是电子工业协会(Electronic Industries Association，EIA) 制定的异步传输标准接口，同时对应着电平标准和通信协议（时序），其电平标准：+3V～+15V对应0，-3V～-15V对应1。

• 全双工
• 逻辑1：-15V–5V
• 逻辑0：+3V–+15V

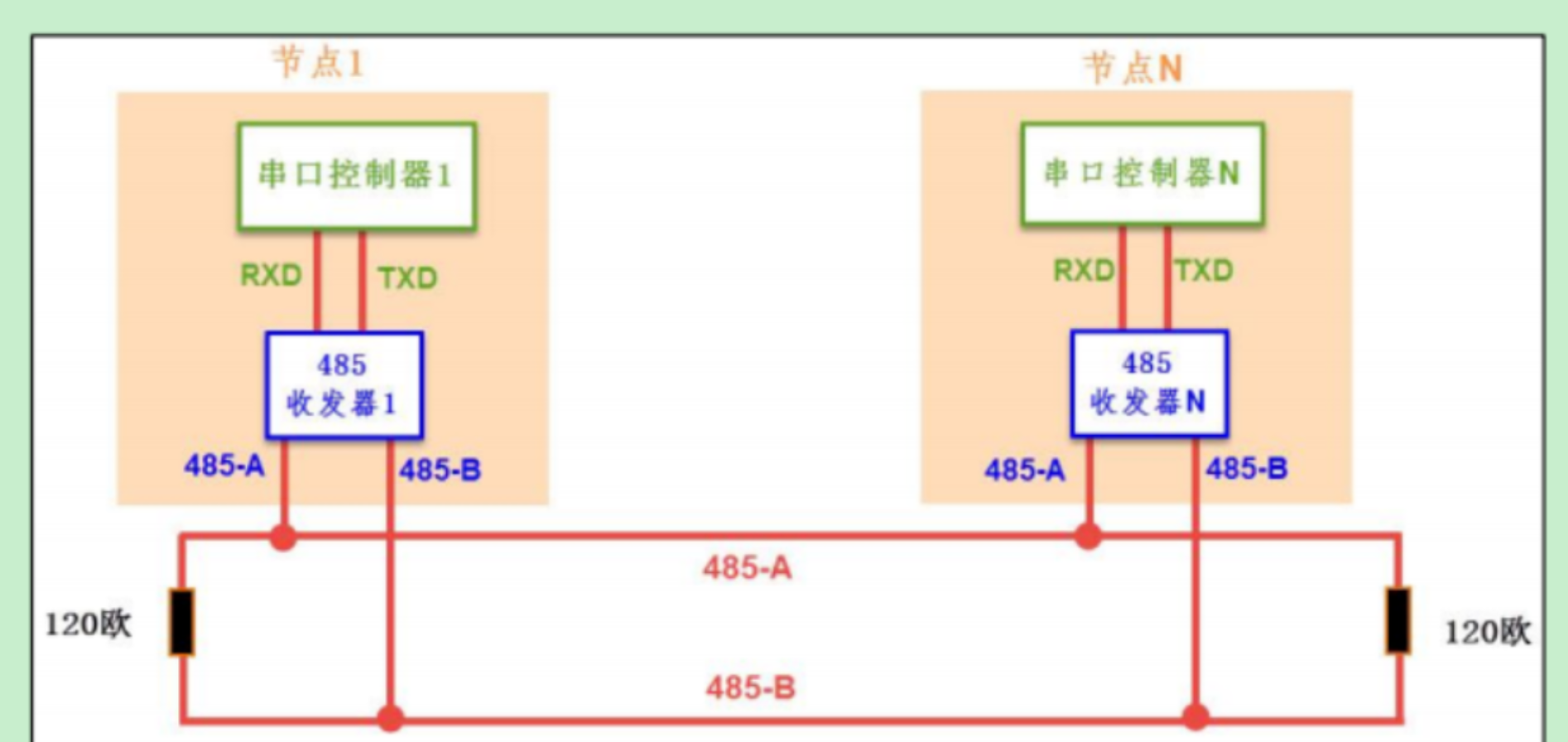

RS485：RS485是一种串口接口标准，为了长距离传输采用差分方式传输，传输的是差分信号，抗干扰能力比RS232强很多。两线压差为-2~-6V表示0，两线压差为+2~+6V表示1

• 半双工
• 逻辑1：+2V~+6V
• 逻辑0： -2V~ -6V

注意485的电平指的是485-A和485-B两根传输线，两线间的电压差。而不是传输线上的电压

Modbus-TCP协议

我们首先看下Modbus-TCP和Modbus-ACSII的区别

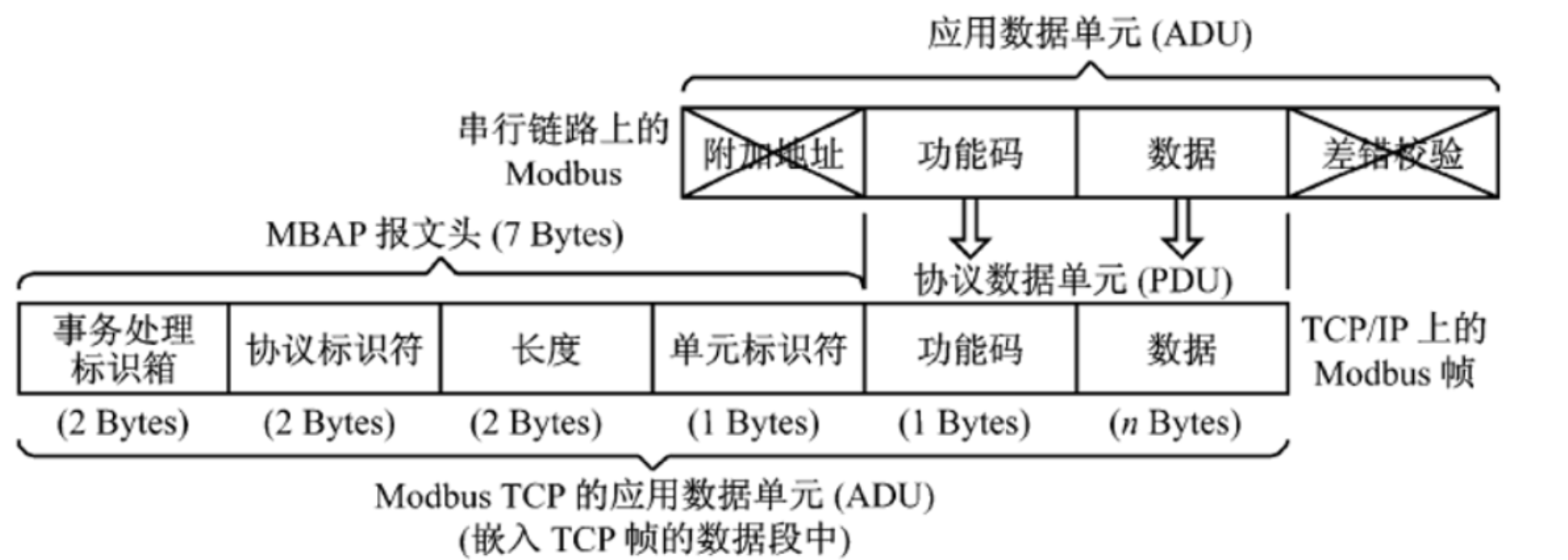

Modbus-TCP并不需要从从机地址，而是需要MBAP报文头

并且不需要差错校验，因为TCP本身就具有校验差错的能力

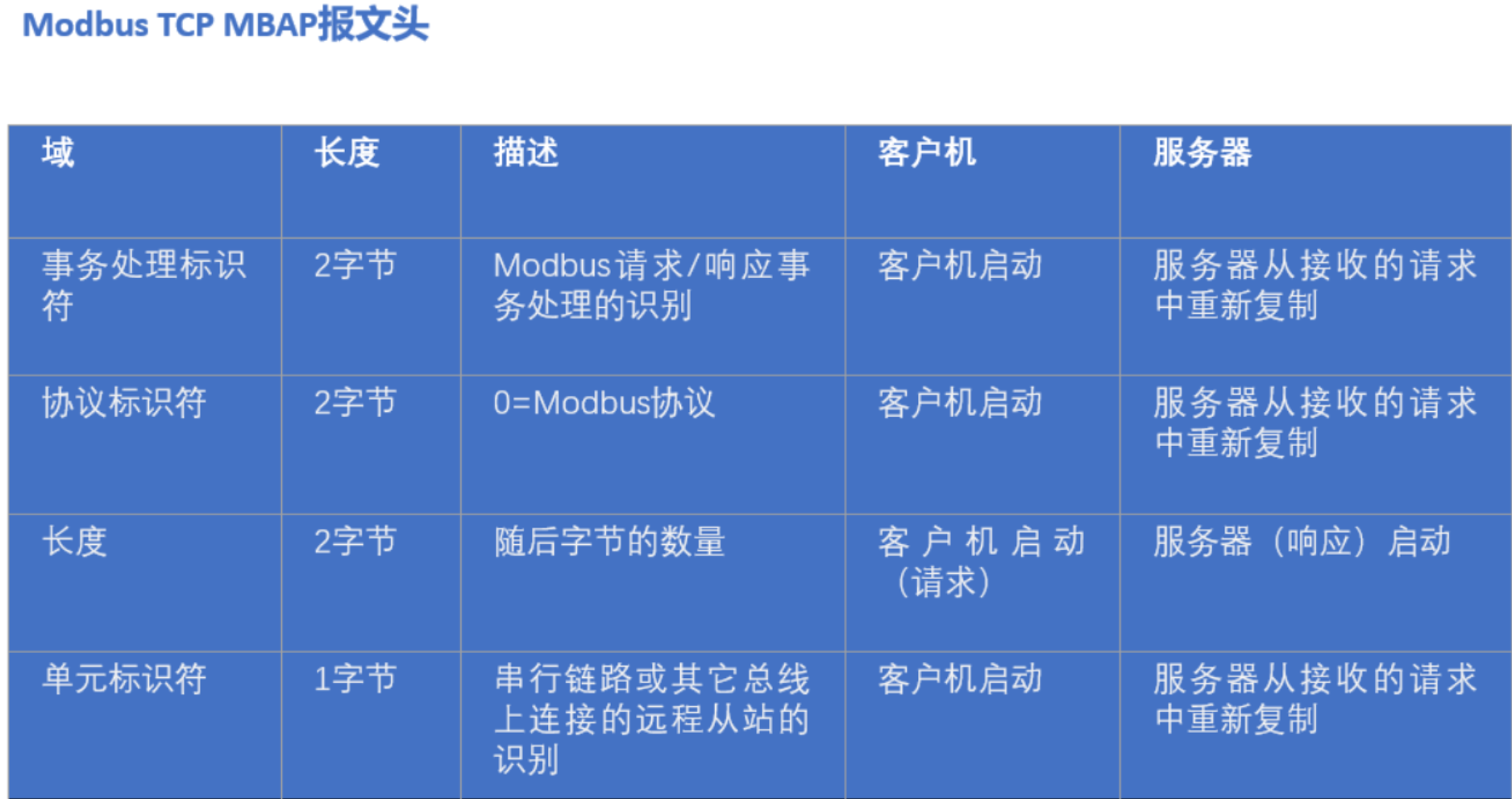

MBAP报文头格式如下：

其中事务处理表示符合协议标识符我们正常使用设置为0即可 长度为6个字节 0x0006
