ASL3157S：把高频模拟信号“干净地“切来切去，还能上天

摘要

在商业航天、核电站与机器人系统里，常常需要把多路模拟信号（传感器、射频前端、ADC 输入）复用到同一链路，或在强干扰下做信号门控、斩波、调制解调。但 MCU 的 GPIO 直接切换模拟信号会引入失真、串扰与漏电；普通模拟开关又扛不住辐照与 -55~+125℃ 全温。本文以 ASL3157S 数据手册的硬约束为边界，给出双路 SPDT 模拟开关的选型、电路设计与验证框架；所有参数均取自手册，凡涉及板级接法均标注为设计建议，不把未验证细节当成芯片事实。

一、为什么模拟切换要"专用开关"

数字 GPIO 只能切数字电平，直接去切模拟信号会把开关管的 RON、电荷注入和漏电一起带进信号链，造成衰减、失真甚至串扰。需要的是一颗"模拟开关"：导通时像一根极短导线（RON 越小越好）、断开时像开路（漏电与隔离越大越好）、切换时先断开旧路再接通新路（先断后合，防止瞬间短路），并且能满摆幅通过信号（轨到轨）。

更现实的是环境：星载设备要扛数年辐照总剂量，核电站存在辐射区，机器人关节里信号密集易串扰。普通商用开关在这些场景失效率不可接受，所以高可靠模拟切换看的不是"能不能切"，而是"在极限条件下还切得干净、切得稳"。

二、ASL3157S 的硬约束（手册事实 / 实现含义）

这张表是选型边界。只要项目出现"多路模拟 + 低失真 + 全温/抗辐照"的组合，ASL3157S 就该进候选池。注意三行：120MHz 带宽决定它能进射频/高速采样前端；先断后合 10ns 决定切换不会瞬间把两路短在一起；RON 3.0Ohm 决定插入损耗可忽略。

三、内部架构：双路 SPDT 如何工作

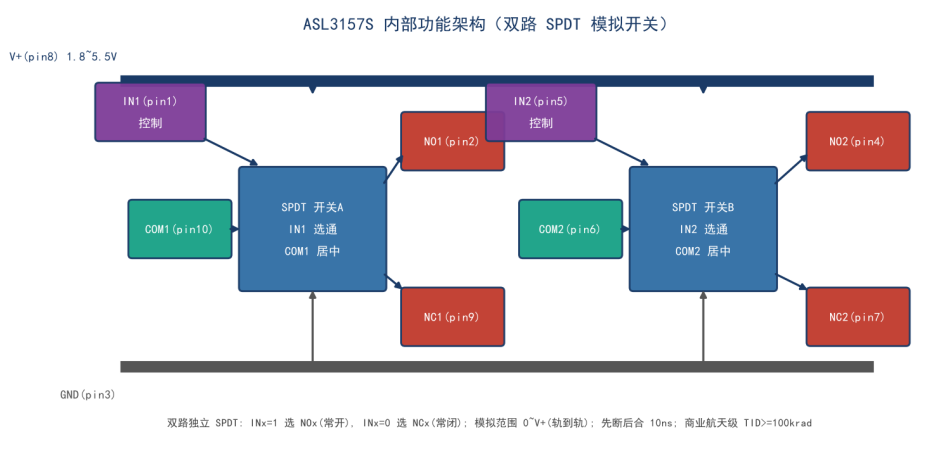

图：功能架构

ASL3157S 把两路独立 SPDT 集成在 SOP10 里。每路由一个数字控制脚 INx 选择：INx=1 时 COMx 接 NOx（常开），INx=0 时 COMx 接 NCx（常闭）。关键引脚：V+ pin8 供电、GND pin3 地、IN1/IN2 pin1/5 控制、COM1/COM2 pin10/6 公共端、NO1/NO2 pin2/4 常开、NC1/NC2 pin9/7 常闭。模拟信号范围 0~V+（轨到轨），所以满供电摆幅内都能干净通过，不会被削顶。

四、功能真值表（手册事实）

这张表是理解一切的钥匙：INx=1 把 COMx 接到常开 NOx，INx=0 接到常闭 NCx，切换时由内部先断后合逻辑保证两路不短接。手册明确要求：所有未使用的数字输入脚必须接 V+ 或 GND（不能悬空），否则状态不定、可能误动作。

五、典型应用方案设计

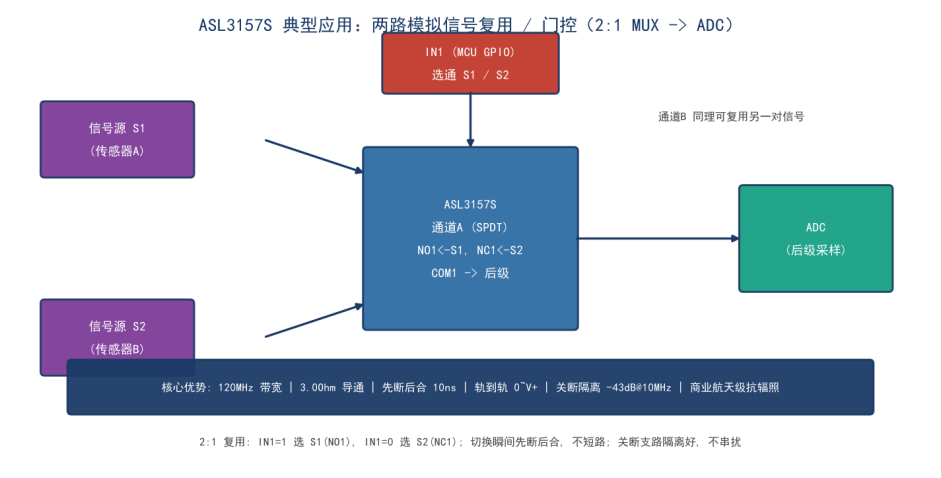

图：方案设计

最常见的接法是 2:1 模拟复用：把两路信号源（如 S1/S2）分别接 NO1/NC1，COM1 接后级 ADC，MCU 用 IN1 选通哪一路进 ADC——一颗开关省掉一路 ADC 或多路器。同理解可做信号门控（NO 接信号、NC 接 GND，IN=1 通、IN=0 接地静音）、斩波（方波控制 IN 翻转极性抑制失调）、调制解调（开关混频）。通道 B 同理可复用另一对信号，双路并行不干扰。

六、原理图设计参考

最小系统仅含四部分：电源（V+ 1.8~5.5V 经 0.1μF 去耦到 GND）、控制（IN1/IN2 接 MCU GPIO，可加 10k 上/下拉固定默认态）、模拟信号（COMx/NOx/NCx 走线尽量短、远离数字与时钟）、未用脚处理（未用 IN 必须接 V+ 或 GND；未用通道的 COM 可悬空，但 NO/NC 建议固定电平避免悬空噪声）。

PCB 布局建议：去耦 0.1μF 紧靠 V+ pin8；模拟走线短且特性阻抗受控，远离大电流与时钟；先断后合特性天然防切换短路，无需外加延迟电路；SOP10 热阻 θJA=204℃/W，注意功耗与散热。封装为 SOP10（引脚间距 1.27mm）。

七、调试实践与经验

调试建议先验证单通道回环（固定 INx，测 COMx 与对应 NOx/NCx 的导通电阻与带宽），再上多路切换测先断后合与隔离。关键参数按表验证：

ASL3157S(ASL3157S2Y) 商业航天级 TID>=100krad(Si)、SEU/SEL>=37MeV·cm²/mg，工作温度 -55~+125℃，SOP10 封装，ESD HBM +/-2kV / CDM +/-1kV / MM +/-300V。低轨五年累积剂量常落 30-60krad，留有近一倍余量；单粒子指标保证重离子下不闩锁、极少翻转，是普通商用模拟开关无法替代的。

常见问题排查：①关不断/串扰——查未用 IN 是否悬空、关断隔离是否够、负载电容是否过大；②RON 偏大——查 V+ 是否偏低、是否处于温度下限；③切换毛刺——查 tBBM、IN 信号边沿、负载；④漏电异常——查信号是否超出 0~V+ 范围；⑤高温失效——θJA 204℃/W，核算结点功耗；⑥两路不匹配——查 ΔRON 与对称布局。

应用注意事项（绝对最大额定值边界）：V+ 严禁超 -0.3~6.0V，VIN 限 -0.3~(V+)+0.3V，连续电流 ±500mA / 峰值 ±800mA，结温 150℃、储存 -65~+150℃。长期在极限会降可靠性，仅用于应力测试。必须 1.8~5.5V 单电源供电，严禁超压或反接；未用 IN 必须接 V+ 或 GND。

八、结语

ASM491S 之外的另一块"隐形基石"：ASL3157S 以 120MHz 带宽、3.0Ohm 导通、先断后合 10ns、轨到轨与商业航天级抗辐照，为高频模拟切换提供了"又干净又扛造"的国产替代。落地时以实际手册（1.8~5.5V, -55~125℃）为准完成去耦、IN 固定与模拟走线，再按上表逐项验证，即可稳稳落地。
