STM32-1-工程文件与GPIO

新建工程文件

        1.Start文件夹

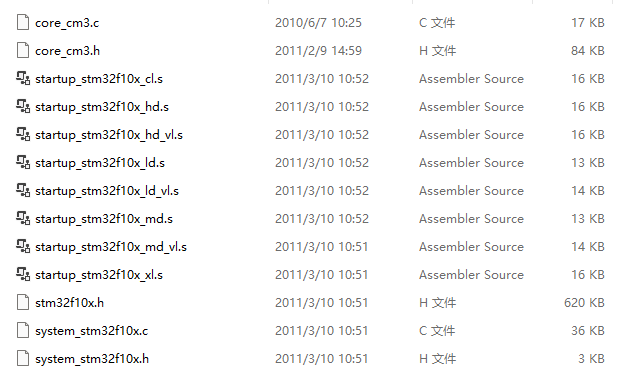

        放入如下.c与.h文件及相关startup文件，按照芯片类型选择，江协科技套件所用单片机对应md.s后缀的startup文件

        2.Library文件夹

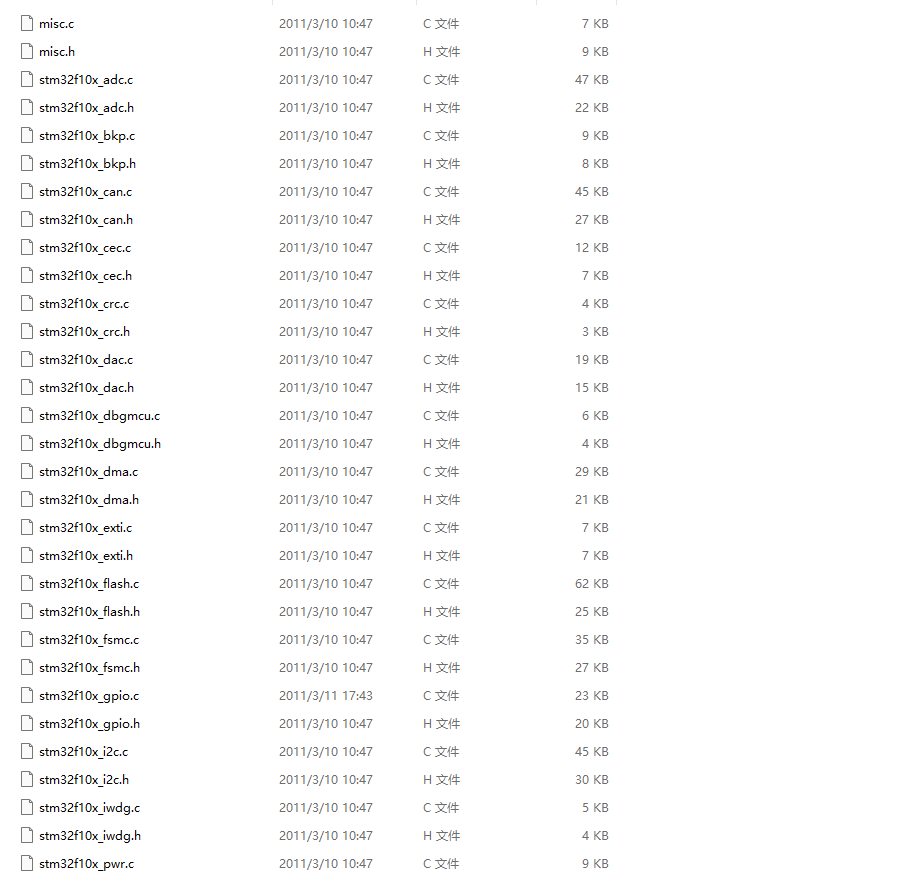

        存放标准库函数

        3.System文件夹

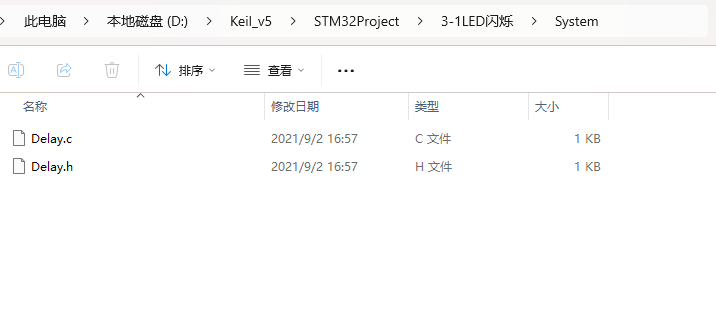

        存放其他函数库，如Delay函数

        4.User文件夹

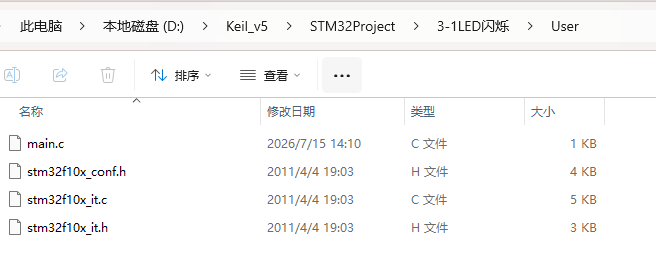

        存放main.c文件与相关头文件

        5.Hardware文件夹

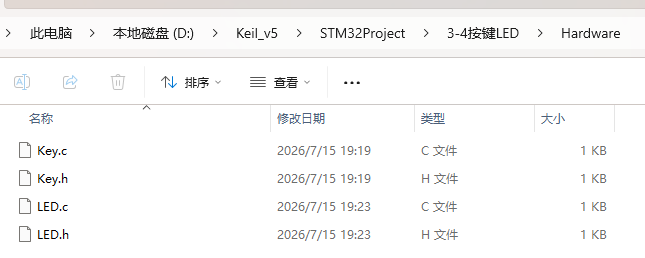

        存放自己模块化编程的相关函数

        6.添加文件夹及其他设置

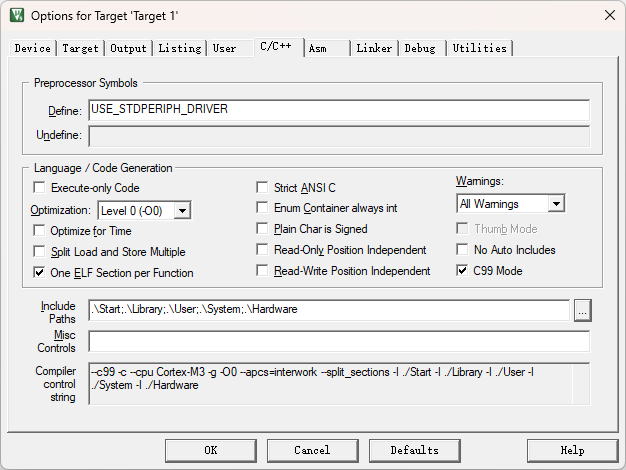

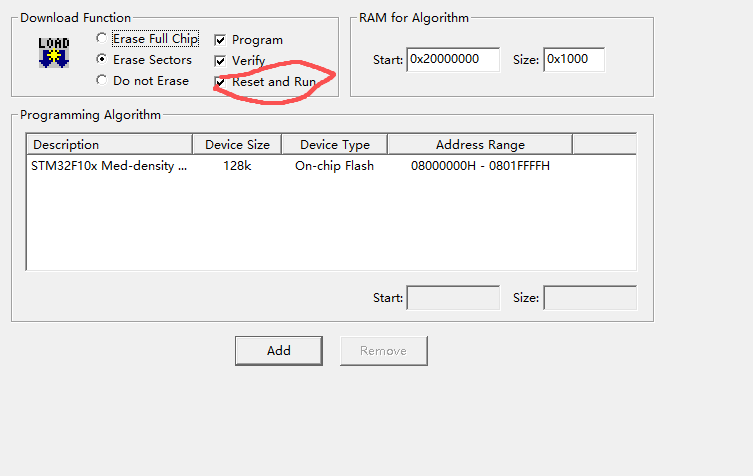

        在工程内添加上述文件夹，并且开头定义USE_STDPERIPH_DRIVER,Debug处按自己的调试器选择，并勾选复位执行reset and run

GPIO使用

        初始化(xxx_Init)

        初始化函数(xxx_Init)格式如下

void xxx_Init(void)

{

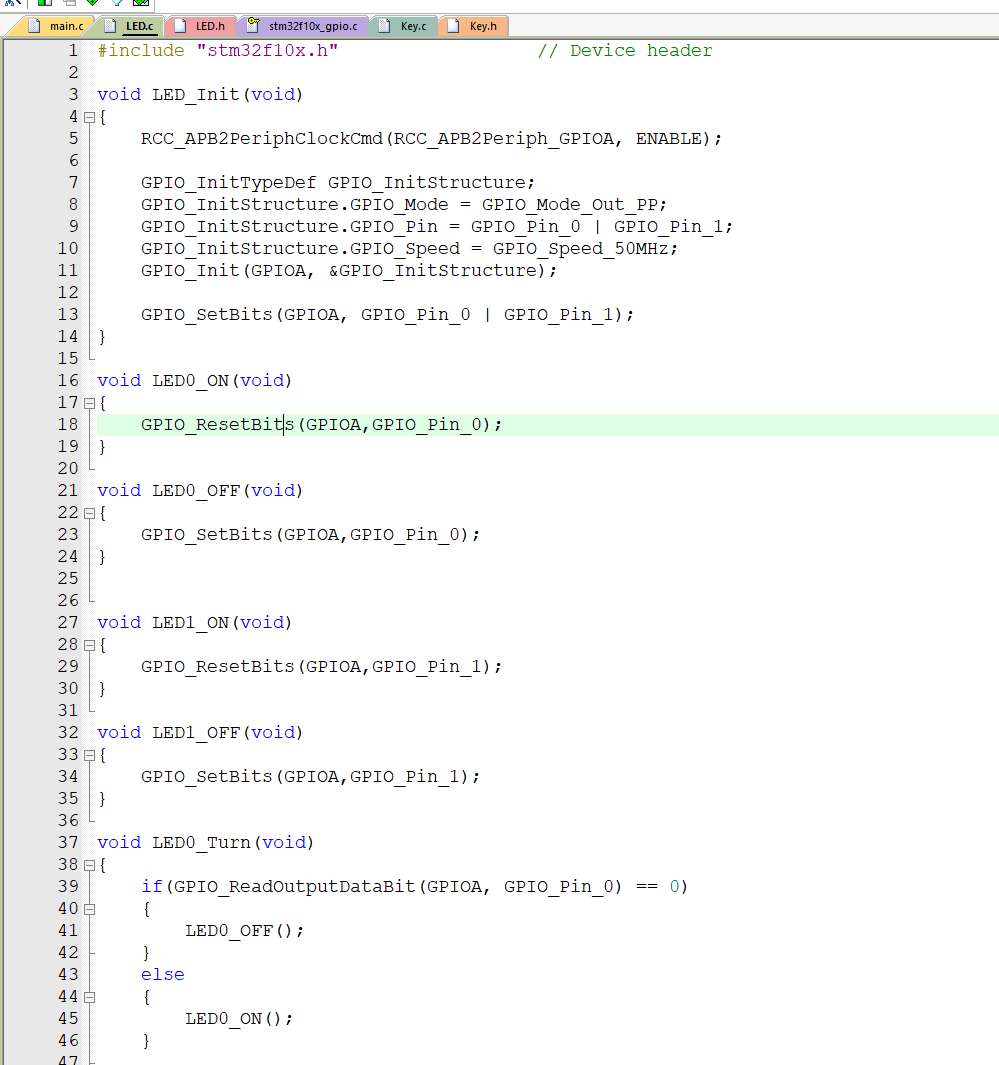

        RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);//开启连接引脚对应时钟，GPIOA或B

        GPIO_InitTypeDef GPIO_InitStructure;//定义一个结构体，一般取GPIO_InitStructure，含mode，pin，speed三个成员
        GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;//Mode八种模式见下方
        GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1;//连接的引脚数字
        GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//输入无影响，控制输出速度，一般选50MHz
        GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化定义结构体对应引脚

        //GPIO_SetBits(GPIOA, GPIO_Pin_0 | GPIO_Pin_1);初始化为关闭，高电平对应关闭，LED，蜂鸣器等常态下应关闭的器件需要添加这一行代码

}

GPIO_Mode种类

1） GPIO_Mode_AIN 模拟输入；
2） GPIO_Mode_IN_FLOATING 浮空输入；
3） GPIO_Mode_IPD 下拉输入；
4） GPIO_Mode_IPU 上拉输入；
5） GPIO_Mode_Out_OD 开漏输出；
6） GPIO_Mode_Out_PP 推挽输出；
7） GPIO_Mode_AF_OD 复用开漏输出；
8） GPIO_Mode_AF_PP 复用推挽输出。

        控制输出开关

控制输出开关常用以下三个函数：

1）GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)，输出高电平

引脚对应的GPIOA/B+引脚对应数字

2）GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)，输出低电平

引脚对应的GPIOA/B+引脚对应数字

3）GPIO_WriteBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin,BitActions )

其中

typedef enum {

Bit_RESET = 0,

Bit_SET = 1

} BitAction;

// 输出高，等价 GPIO_SetBits

GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_SET);

// 输出低，等价 GPIO_ResetBits

GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_RESET);

        读取输入输出

 读出输入输出常用以下四个函数：

1）GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)

引脚对应的GPIOA/B+引脚对应数字

按键需要延迟消抖并检测是否松开 该引脚输入为低电平返回0，高电平返回1

2）GPIO_ReadInputData(GPIO_TypeDef* GPIOx)

入参：GPIOx（GPIOA/GPIOB/GPIOC...）

返回值：uint16_t 16 位无符号整数

bit0 ~ bit15 分别对应 Pin0 ~ Pin15

某 bit=1：该引脚当前为高电平输入

某 bit=0：该引脚当前为低电平输入

3）GPIO_ReadOutputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)

引脚对应的GPIOA/B+引脚对应数字

该引脚输出低电平返回0，高电平返回1

4）GPIO_ReadOutputData(GPIO_TypeDef* GPIOx)

入参：GPIOx（GPIOA/GPIOB/GPIOC...）

返回值：uint16_t 16 位无符号整数

bit0 ~ bit15 分别对应 Pin0 ~ Pin15

某 bit=1：该引脚当前为高电平输出

某 bit=0：该引脚当前为低电平输出

封装函数

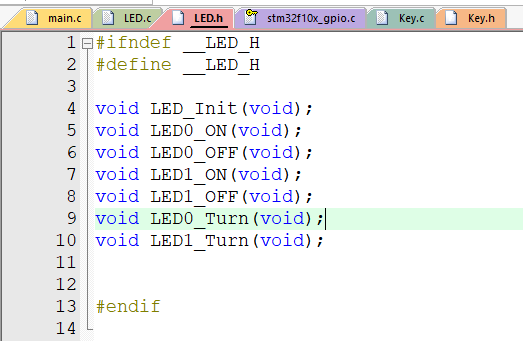

在.c文件里写完函数后要在.h文件里面封装，格式为：

#ifndef __XXX_H

#define __XXX_H

函数1;

函数2;

……

#endif

然后记得在main.c中引用

#include "XXX.h"
