标题：HT008射频信号发射器｜基于MAX2871，23.5‑6000MHz宽带信号源，串口程控完整实操 标签：#HT008 #MAX2871 #射频信号源 #信号发生器 #6G信号源 #串口控制 #射频测试

摘要：HT008是基于ADI MAX2871锁相环芯片的低成本便携式射频信号源，输出23.5MHz‑6000MHz连续波CW信号，双通道SMA输出，支持本地按键OLED操作，同时支持USB虚拟串口上位机/脚本自动化控制。适合滤波器、混频器、射频前端、接收机灵敏度调试。本文整理硬件参数、接口说明、串口指令、Python示例、实测场景、踩坑要点。

前言

射频调试离不开信号源，商用6G信号源价格昂贵，很多射频爱好者、硬件工程师需要一款低成本宽带CW信号源做前端激励测试。 HT008以MAX2871为核心，实现23.5MHz~6GHz宽带射频输出，集成GD32单片机、0.96寸OLED显示屏、实体按键，CH340虚拟串口，支持点频、扫频，既可以脱机本地操作，也支持电脑串口自动化程控，非常适合实验室简易射频测试、滤波器调试、接收机本振模拟。

⚠️定位：连续波CW信号源，无调制功能，仅输出正弦载波，不要当成矢量信号源使用。

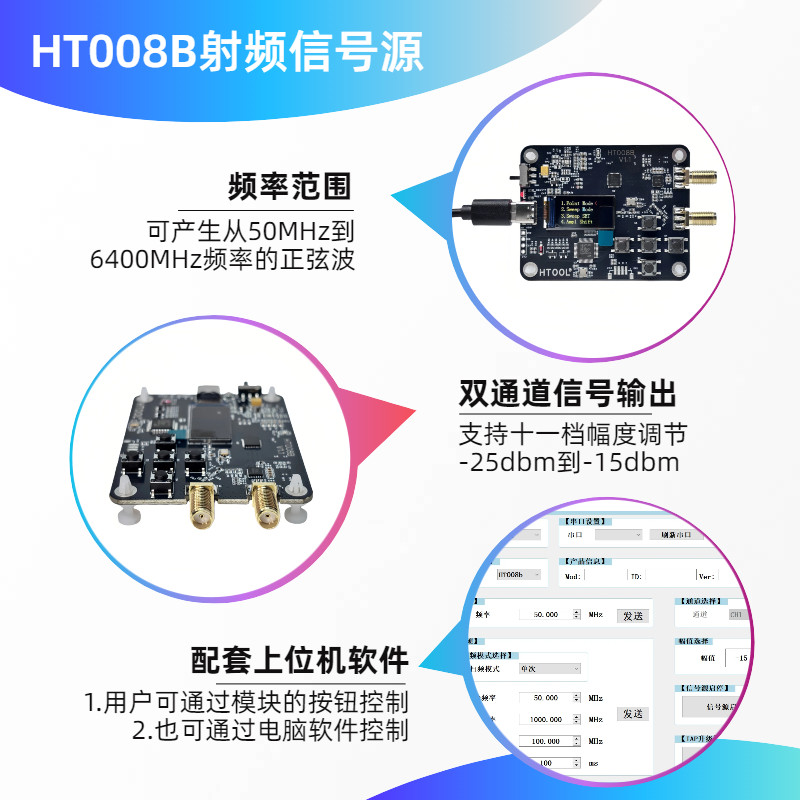

一、硬件总览

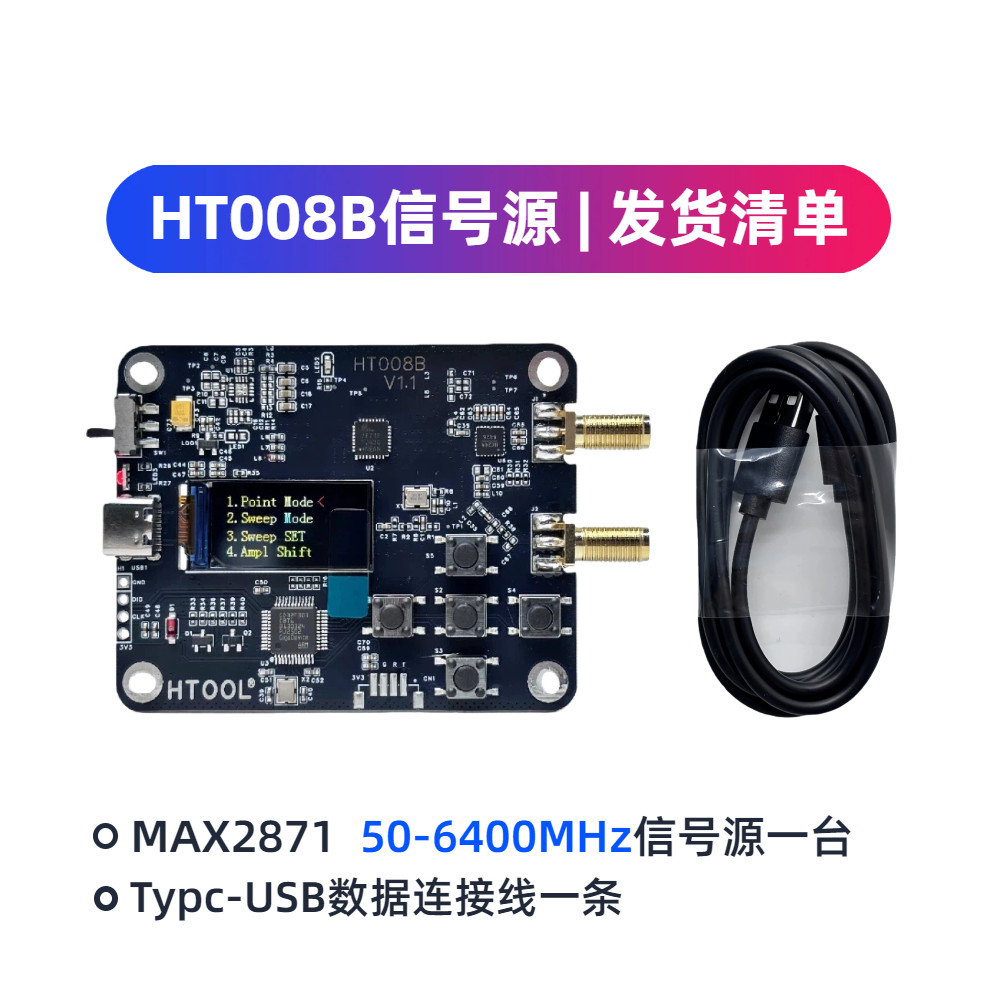

-主控：GD32F303CBT6 -射频芯片：MAX2871（集成VCO小数N锁相环） -显示：0.96寸OLED屏幕，实时显示频率、功率、通道、锁定状态 -通信：CH340G，Type‑C USB虚拟串口 -供电：Type‑C 5V供电；预留锂电池焊盘，可改造便携电池供电 -射频接口：2路SMA母座 CH1 / CH2，50Ω阻抗输出

二、关键性能参数

注意：CH2仅支持点频模式，不支持扫频；扫频功能只在CH1通道有效。

三、本地按键操作简单说明

1. Point模式：点频输出，设置频率、功率档位，打开射频输出。
2. Sweep模式：设置起始频率、终止频率、步长、驻留时间，执行扫频输出。
3. 按键：左右移动光标，上下修改参数，OK确认。
4. OLED屏幕可以直接查看PLL锁定状态，方便调试排错。

适合不需要电脑，现场快速调试滤波器、天线、接收机。

四、USB串口控制（重点）

HT008通过Type‑C接入电脑，Windows自动识别CH340虚拟COM串口；串口配置：115200，8数据位，无校验，1停止位，指令以\r\n结尾。

常用串口指令集

FREQ xxx.xxx      //设置点频，单位MHz，例 FREQ 433.00
PWR x             //CH1功率档位，0=-4dBm，1=-1dBm，2=+2dBm，3=+5dBm
RF ON             //打开射频输出
RF OFF            //关闭射频输出
SWEEP start,stop,step,dwell   //扫频指令：起始(MHz),终止(MHz),步长(MHz),驻留ms
SWEEP STOP        //停止扫频
STATUS            //读取设备状态（频率、功率、锁定）
RESET             //设备软复位

示例：设置433MHz，+5dBm输出

FREQ 433.00\r\n
PWR 3\r\n
RF ON\r\n

示例：1000‑2150MHz扫频，步长5MHz，每个频点停留100ms

SWEEP 1000,2150,5,100\r\n

Python简易程控Demo

import serial
import time

# 修改COM端口号
ser = serial.Serial("COM6",115200,timeout=0.3)

# 设置433MHz点频，+5dBm，打开射频
ser.write(b"FREQ 433.00\r\n")
time.sleep(0.2)
ser.write(b"PWR 3\r\n")
time.sleep(0.2)
ser.write(b"RF ON\r\n")

# time.sleep(5)
# ser.write(b"RF OFF\r\n")

# 扫频示例
# ser.write(b"SWEEP 1000,2150,5,100\r\n")
# time.sleep(10)
# ser.write(b"SWEEP STOP\r\n")

# ser.close()

脚本可集成自动化测试，配合频谱仪/NanoVNA完成滤波器批量扫测。

五、典型应用场景

1. 滤波器调试：搭配NanoVNA/SA8T频谱仪，测高低通、带通、陷波器S21频响。
2. 接收机灵敏度测试：给射频接收机输入已知功率载波，测试接收灵敏度。
3. 本振模拟：混频器、下变频模块，提供外部本振LO激励。
4. 无线模块测试：L‑band、S波段、2.4G、5.8G模块射频激励。
5. 简易EMC预测试激励源，射频前端硬件调试。

六、踩坑与注意事项（新手必看）

1. 禁止大功率回灌：SMA端口不要接入外部大功率信号，会烧毁MAX2871芯片。测试务必串接衰减器做隔离。
2. CH2通道只支持点频，不支持扫频指令，扫频只能使用CH1。
3. 功率档位仅CH1使用PWR指令；CH2是固定衰减输出，软件无法调节功率。
4. MAX2871 PLL存在锁定时间，频率切换之后需要等待几十ms再读取测量数据。
5. 该设备只有CW连续波，不支持AM/FM/QPSK等调制信号。
6. 高频段（>4GHz）SMA馈线损耗明显，尽量选用短的低损耗射频线缆。
7. 不是计量级仪器，功率存在偏差，做定量测量建议外接功率计校准补偿。
8. USB供电保证5V足够电流，供电不稳会出现PLL失锁，屏幕闪断。

七、HT008对比其它同类信号源

选型结论：需要到6GHz、需要扫频+串口自动化，选HT008；如果最高只到4.4G预算有限，选ADF4351模块。

八、总结

HT008基于MAX2871的宽带信号源，是性价比很高的6G以内CW射频信号发生器。23.5M‑6000MHz全覆盖，支持本地操作与串口脚本自动化，非常适合射频硬件研发、滤波器调试、接收机测试、业余无线电实验。

但要明确它是简易CW载波源，没有调制功能，功率为参考值，不能直接替代实验室计量级信号源。后续文章可以写：HT008+NanoVNA联合自动化测试滤波器完整实操。
