ガスタイクHP8・イザール・フィルハーモニー：工業化モジュール建築の設計情報と文化拠点の持続可能性 | 仙台市の646億円音楽ホール計画との比較情報【読む・聴く・図解でわかる | マルチモーダル解説】
【✅この記事の要約】
和文: ドイツ・ミュンヘンの「イザール・フィルハーモニー」を事例に、工業製造の観点からモジュール構造の設計情報を整理しました。4,000万ユーロ（2021年のレートで52億円～56億円）、工期18ヶ月で実現した1,800席の高性能ホールの特徴、コスト、標準化の利点を解説し、仙台市の音楽ホール計画への比較資料を提供します。
英文: A comprehensive analysis of Isarphilharmonie in Munich, focusing on modular construction from an industrial engineering perspective. This report details the 40M Euro project's design, cost, and efficiency, offering insights into sustainable cultural hubs and high-performance acoustics through standardized systems.
俳句風: 秋空に 木の音響く 箱の街 （あきぞらに きのねひびく はこのまち）
猫ならどう考えてどのように行動する？🐈 「ふむ、この大きな『バイオリンのケース』みたいな建物、外側はひんやりした鉄の板だけど、中は温かい木の匂いがして最高だにゃ。継ぎ目もカッチリしていて、爪を研ぐのにもちょうどいい。人間たちがカリカリ急いで組み立てていたけど、中に入れば極上の昼寝スポット（特等席）が1,800もある。僕は一番高いバルコニーで、音の振動をヒゲで感じながら丸くなることにするにゃ。🐈」
A:「効率的で持続可能なモジュール構造」 、「4,000万ユーロという抑えられたコスト」 、そして「CLT材と鋸歯状の壁面による世界クラスの音響」 が実現した、市民に愛される活気ある空間
B:デザインだけが立派で実用性を欠いた「誰も使わない巨大施設」の虚しさ
#PRIMARY_DATA # 要約
本資料は、ミュンヘンの暫定文化拠点「ガスタイクHP8」内にある「イザール・フィルハーモニー」の設計・建設プロセスを、工業製造および工学的視点から整理したものである。
構造: 外部を標準的な鉄骨構造とサンドイッチパネルで覆い、内部にプレハブ化されたCLT（直交集成板）による「木造モジュール」を挿入する「ケースの中のバイオリン」構造を採用。

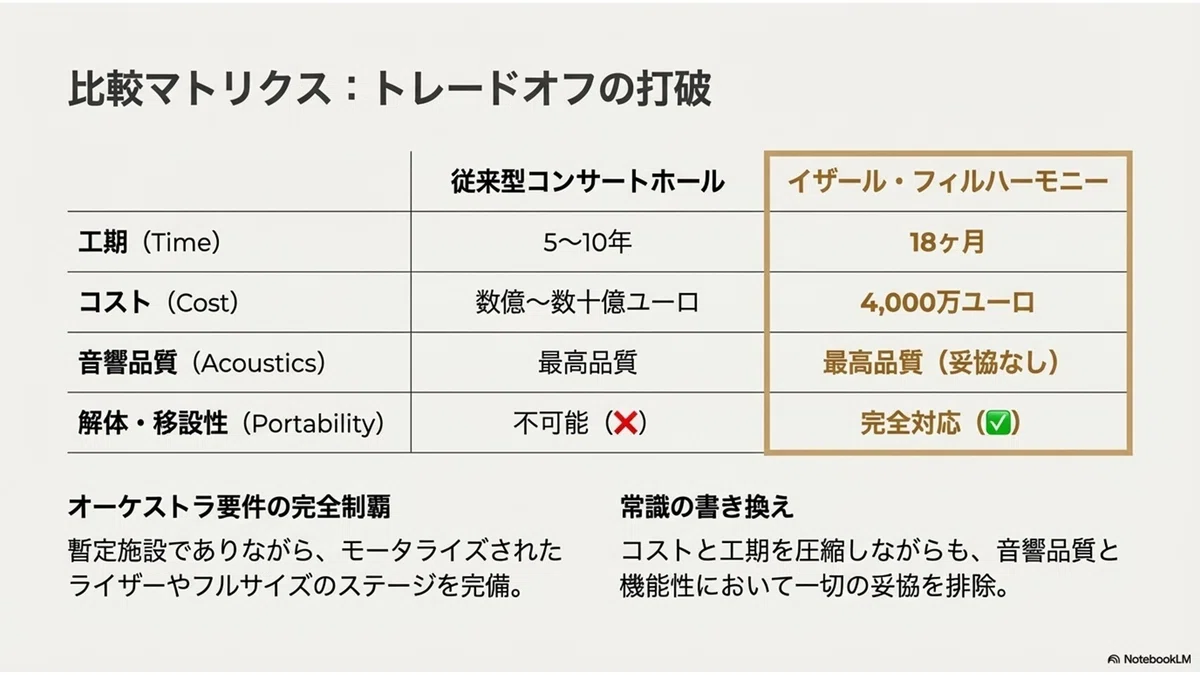

効率性: 建設期間18ヶ月、総工費約4,000万ユーロ（2021年のレートで52億円～56億円）という低コスト・短工期を実現。

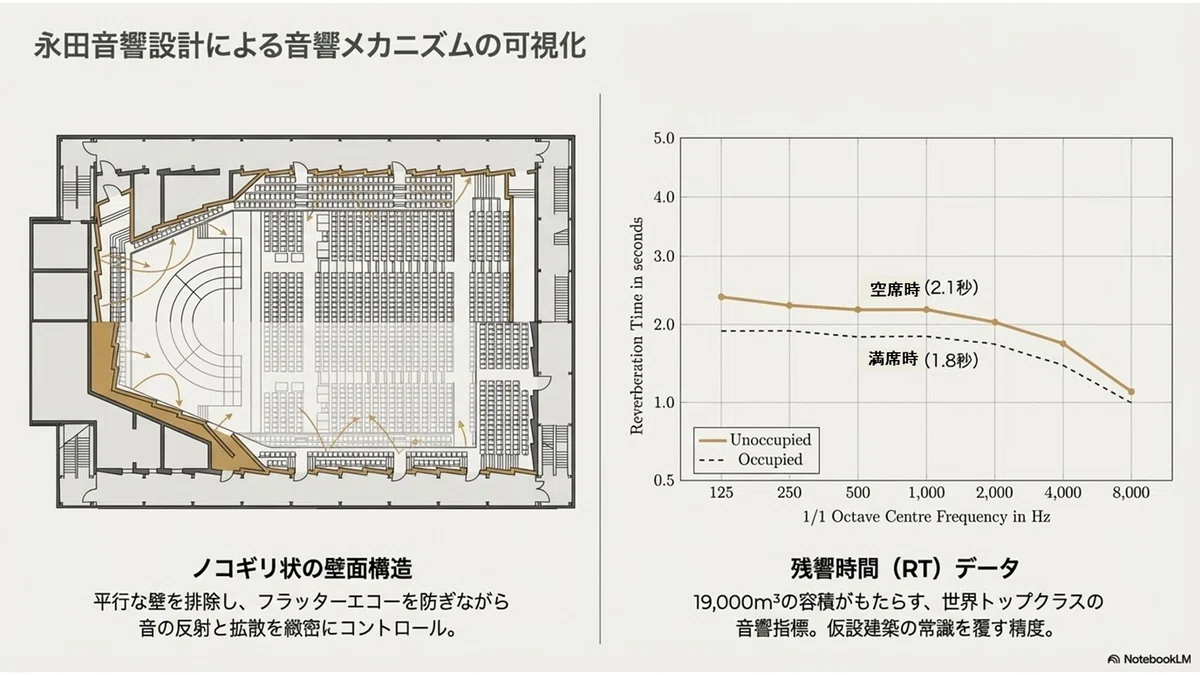

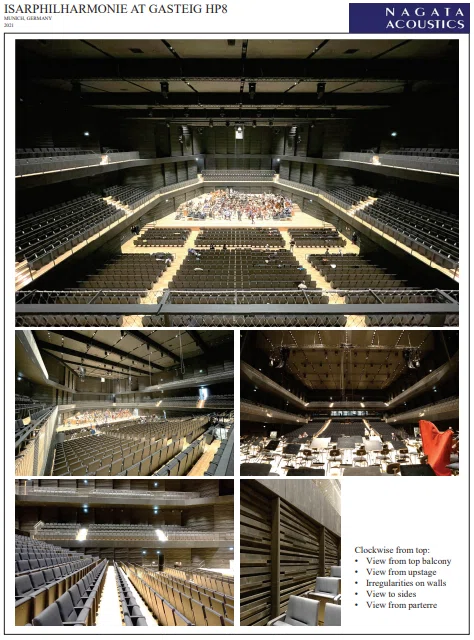

音響: 永田音響設計が担当。CLTパネルの鋸歯状加工や専用設計の椅子により、暫定施設ながら世界クラスの音響性能（残響時間：満席時1.8秒）を確保。
社会性: 歴史的建造物（変電所）をロビーや図書館として再利用し、複数の文化機能を統合した持続可能な文化拠点モデルを提示している。
本文：イザール・フィルハーモニーの設計情報と工業化モジュールの分析
本稿では、仙台市の音楽ホール計画との比較を念頭に、
ミュンヘンのイザール・フィルハーモニーの設計情報を整理し、
工業製造の観点からモジュール建築の特性を深掘りする。

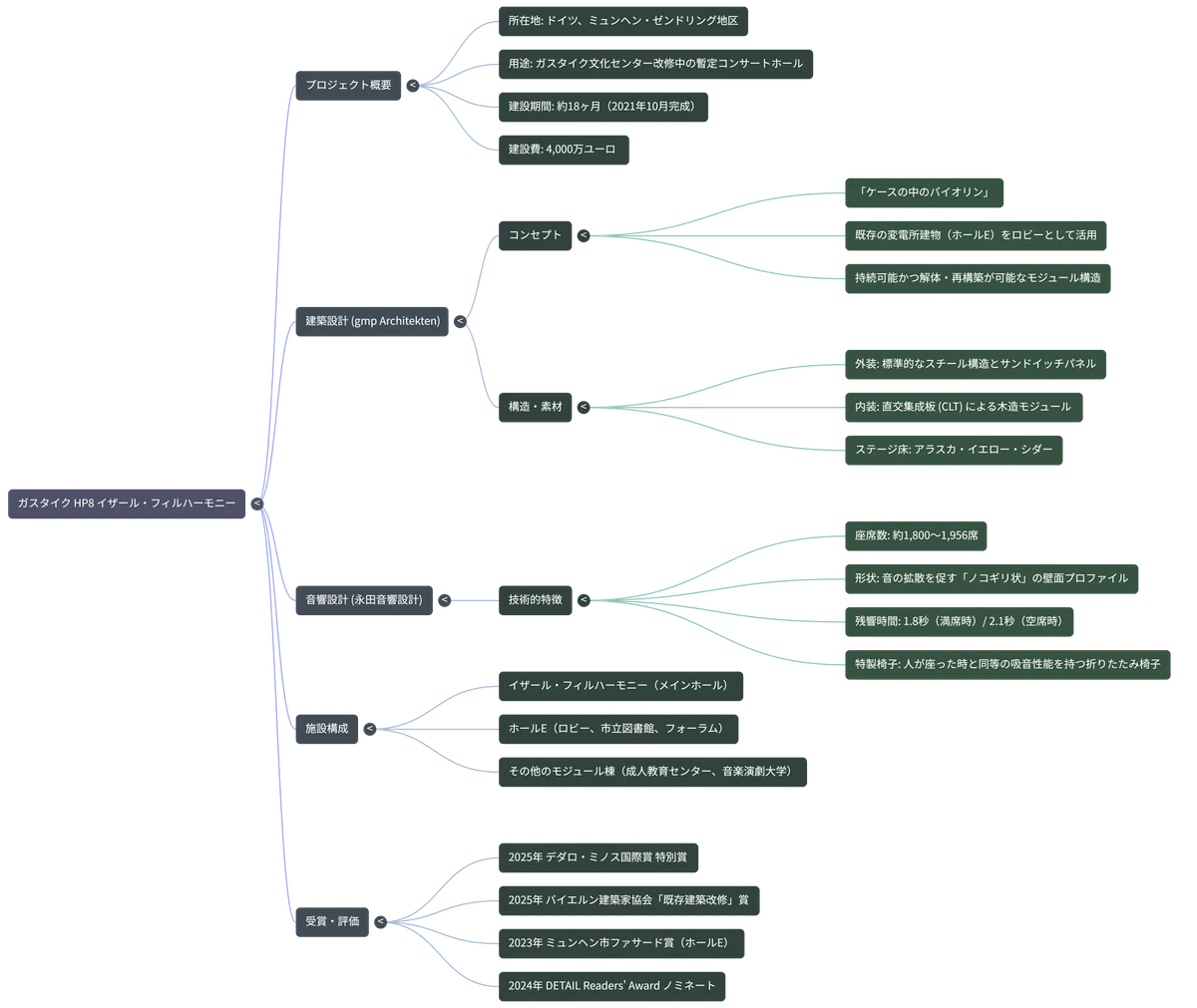

1. プロジェクト概要
所在地: ドイツ、ミュンヘン・ゼンドリング地区
建設年: 2021年
用途: ミュンヘン・フィルハーモニー管弦楽団の暫定本拠地（ガスタイク本館改修に伴う）

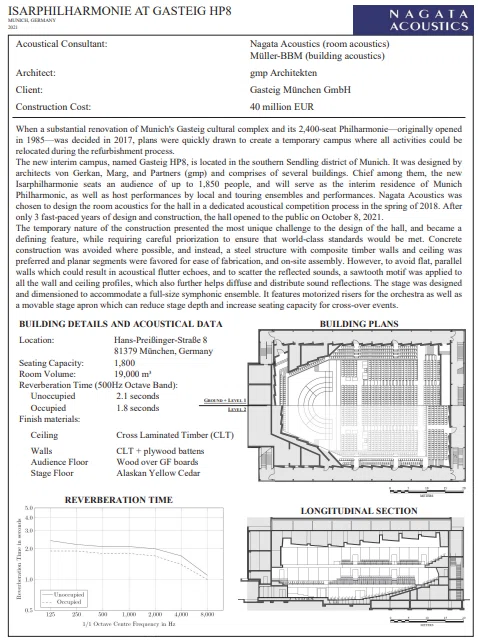

設計: gmp Architekten（建築）、永田音響設計（室音響）
規模: 1,800〜1,956席、室容積19,000 m³
工期: 設計・施工含め3年、建設自体は18ヶ月
総工費: 4,000万ユーロ（当時のレートで52億円～56億円）

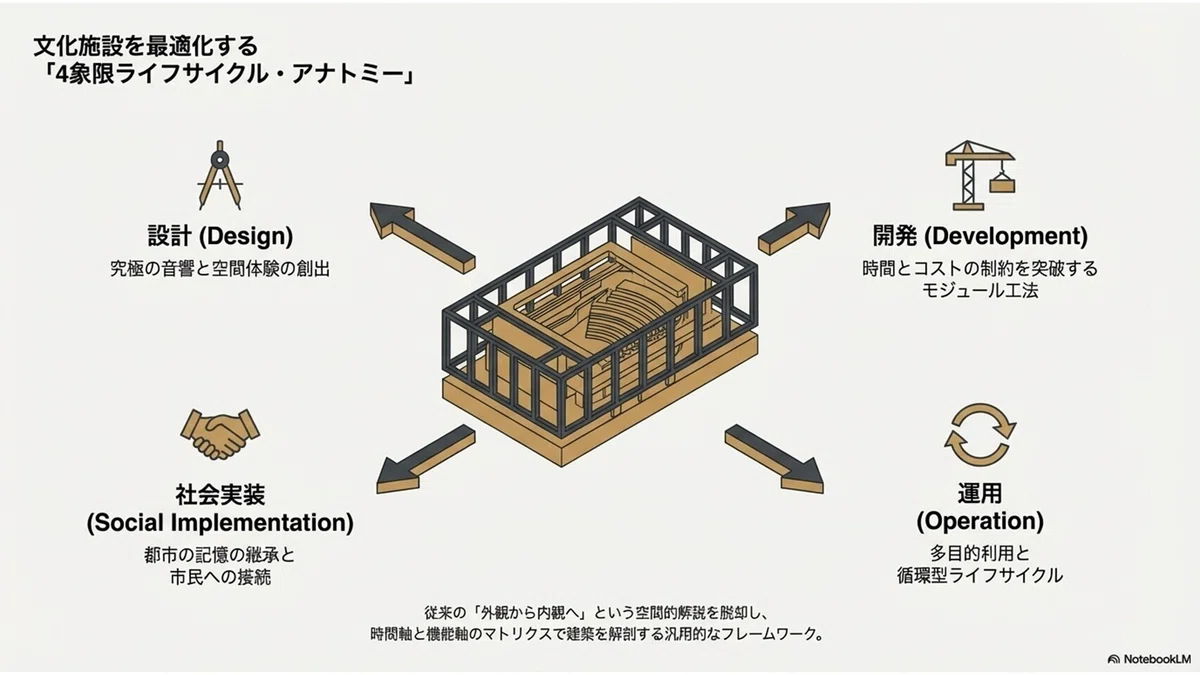

2. モジュール構造の工学的・工業的分析

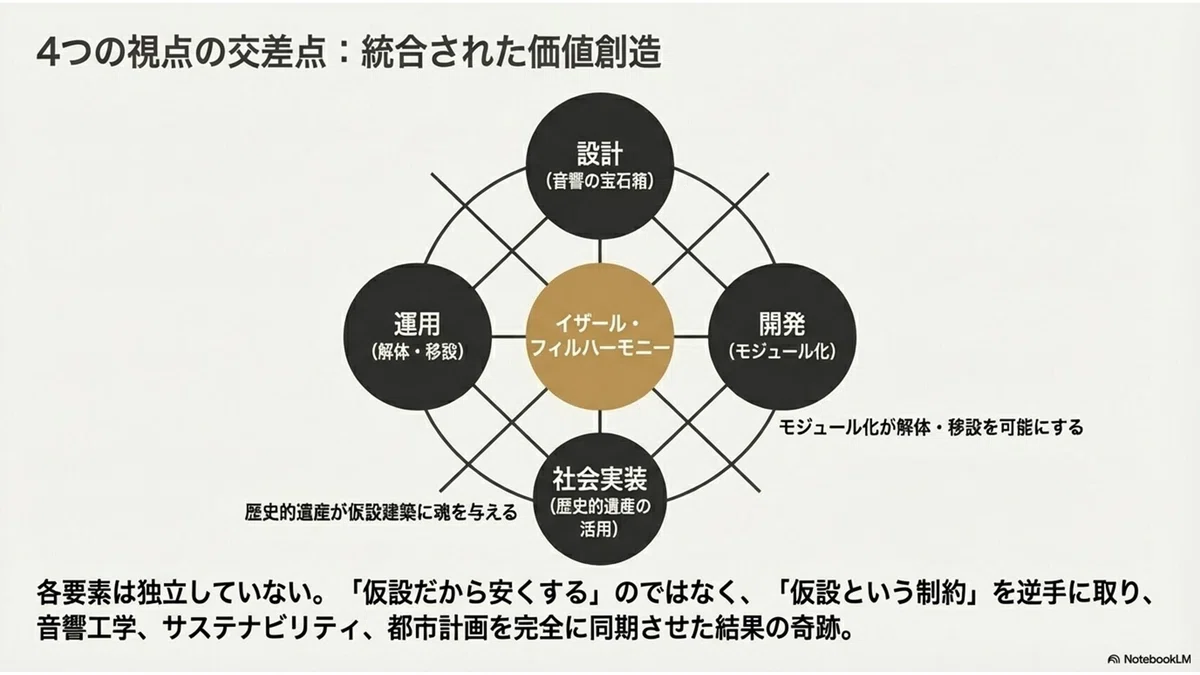

イザール・フィルハーモニーは、「持続可能で効率的なモジュール建設」と「高品質な音響要件」の融合を特徴とする。

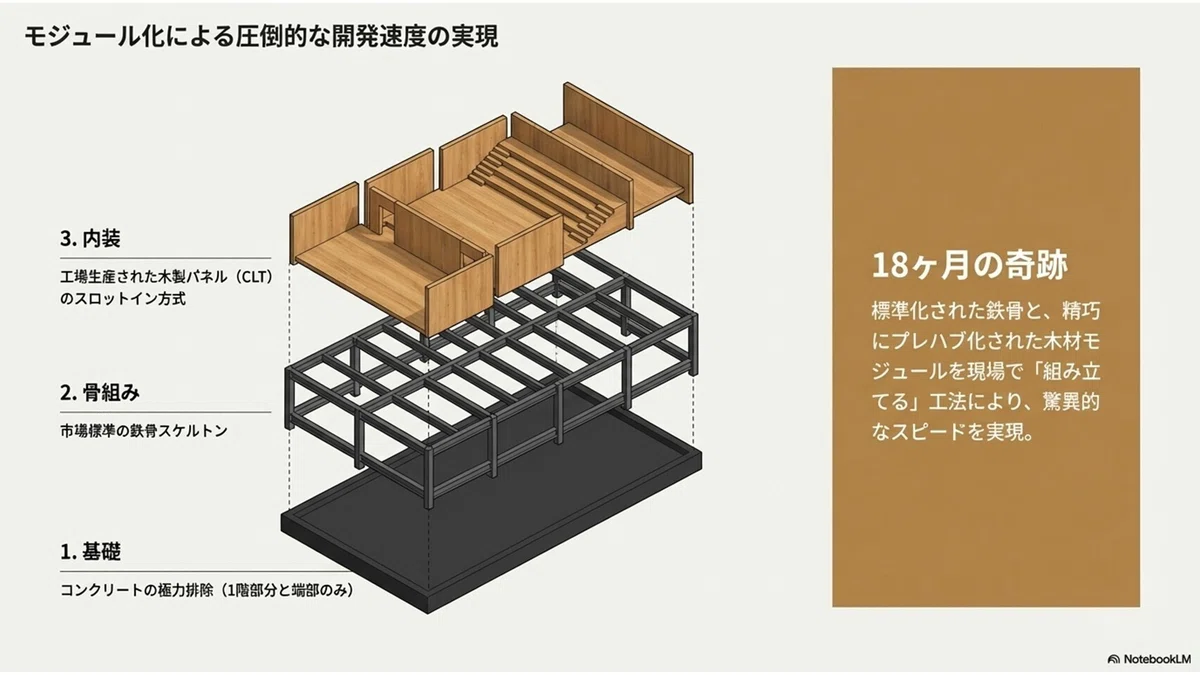

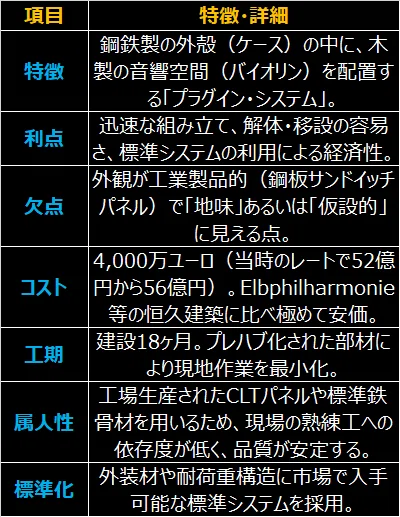

工学的視点からの解説： 本プロジェクトの核心は、市場で標準化されている鉄骨システムと、高度にカスタマイズされたプレハブ木材モジュールの組み合わせにある。外殻には工業用建築で一般的な鋼板サンドイッチパネルを使用し、コストを抑制している。一方で、内部のコンサートホールは30cm厚のCLT（直交集成板）パネルを使用。これらは工場で鋸歯状（ソー・トゥース）に精密加工され、音響的な拡散効果（フラッターエコーの防止）を担保している。
3. 優れた建築手法と機能性

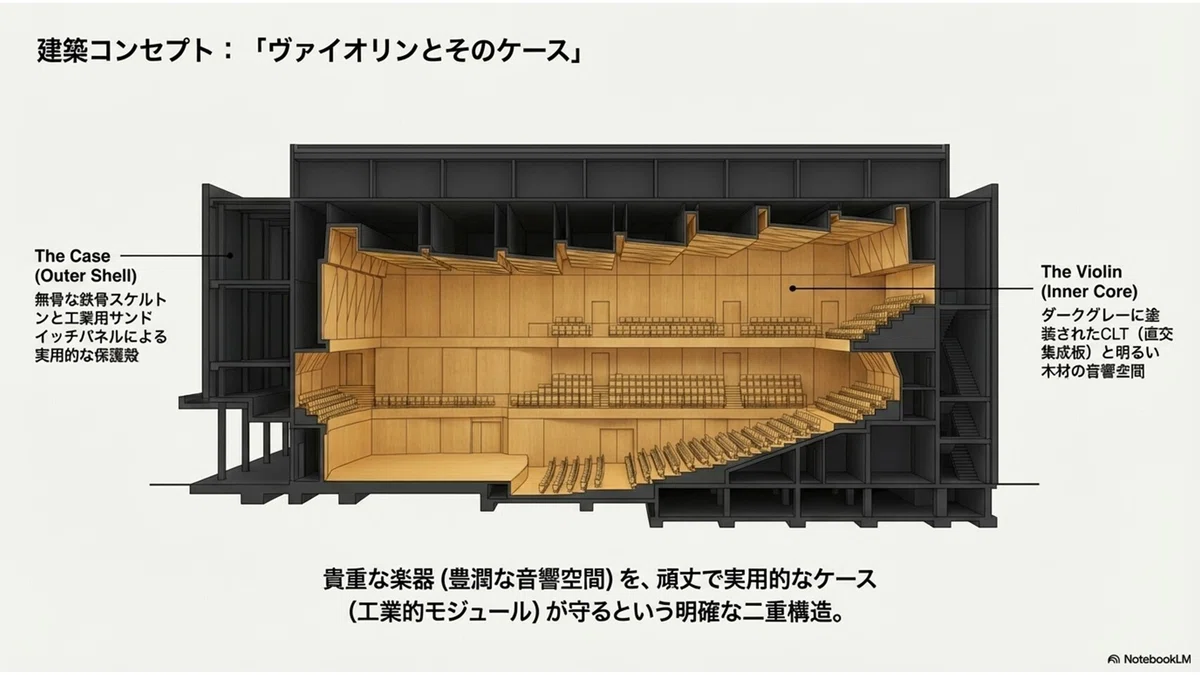

「バイオリン・イン・ケース」コンセプト: 貴重な楽器（コンサートホール）を頑丈で実用的なケース（外殻）で守るという比喩的かつ機能的な設計。
音響の最適化:
鋸歯状の壁・天井: 平行な壁面を避け、音を拡散・分布させる。

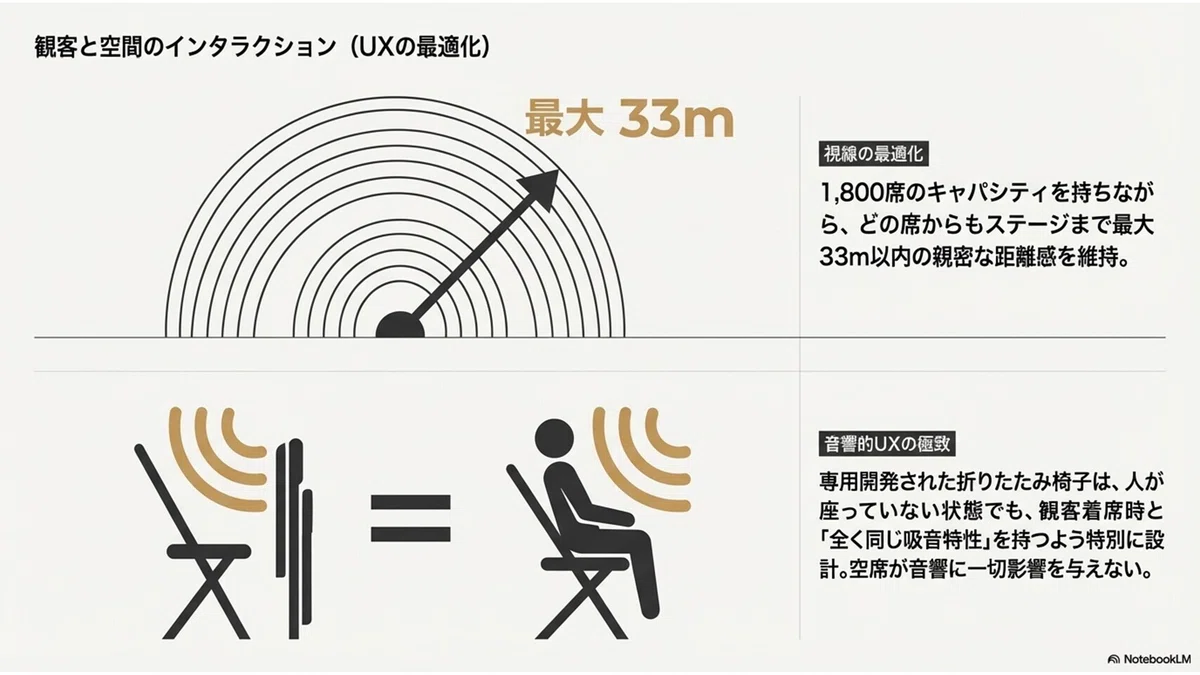

専用設計の椅子: 観客が座っている時と空席時で吸音特性が変わらないよう、折りたたみ時の音響特性を計算して開発。

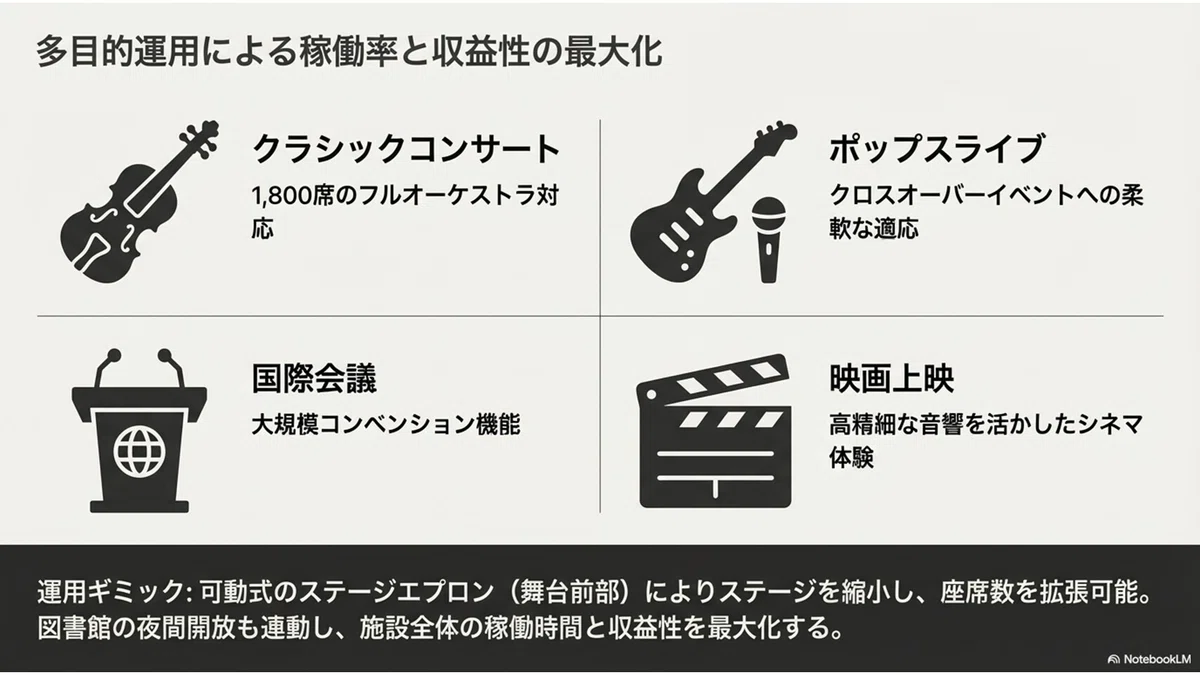

可動式ステージ: 交響楽団からクロスオーバーイベントまで対応可能な電動ライザーと可動式エプロンを備える。
材料の選択: 天井と壁にはCLT、ステージにはアラスカ・イエロー・シダーを使用し、視覚的な温かみと優れた音響反射を両立させている。
4. 文化拠点の在り方：歴史と現代の融合
イザール・フィルハーモニーは、単なるコンサートホールにとどまらず、「HP8」というキャンパス全体の中核として機能している。

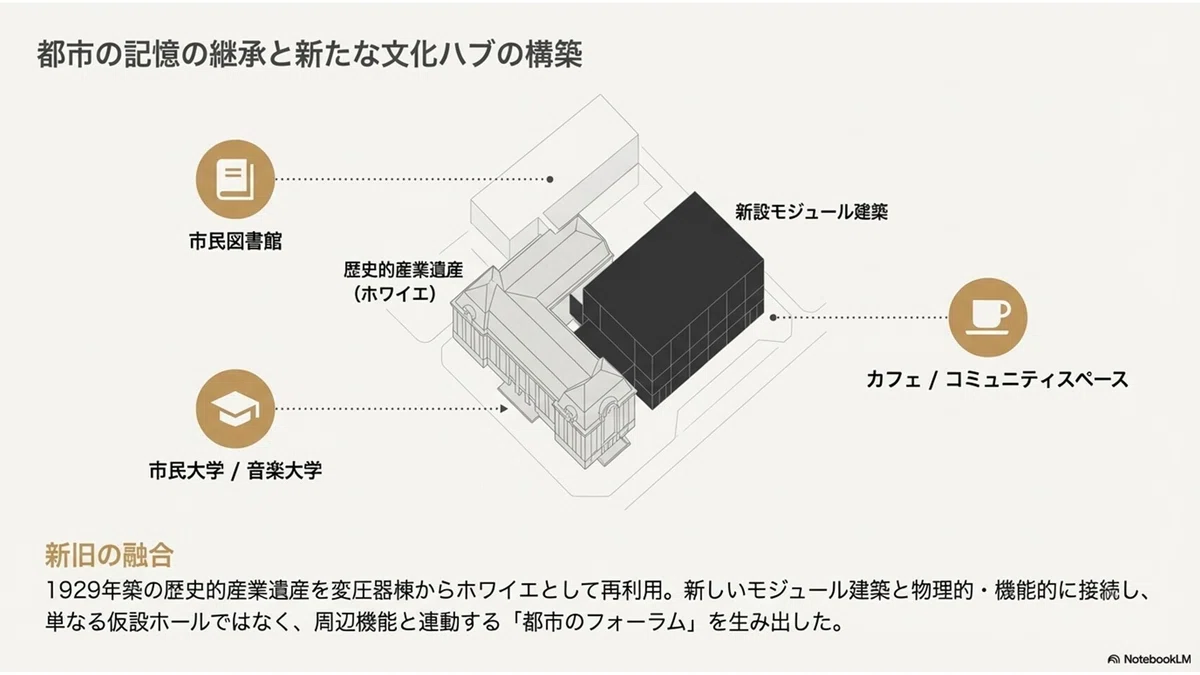

コンバージョン（転用）: 1929年築の歴史的な変電所（ホールE）を改修し、ホールのロビー、市立図書館の分館、成人教育センター、音楽演劇大学の機能を統合。
フォーラムとしての空間: ホールEの吹き抜け（アトリウム）には、解体可能な新しい階段や照明が設置され、演奏会がない時間帯も市民が利用できる公共空間となっている。
都市計画上の意義: 暫定施設でありながら、既存のアーティストやデザイナー、さらにはタイヤ販売店などが混在する地区に溶け込み、都市の活性化に寄与している。
気づきと問い
物質主義的な問い
「4,000万ユーロ（当時のレートで52億円～56億円）という『低価格』は、材料の質を下げた結果ではなく、標準化によるプロセス効率化の結果である。では、建築の価値は『使用された物質の希少性』にあるのか、それとも『物質が構成する精緻なシステム』にあるのか？」
耽美主義的な問い
「工業的な鋼鉄の『鞘』の中に、漆黒に塗られた木製の『真珠』が隠されている。この視覚的な対比が、むしろ純粋な音楽体験への期待を高める装置として機能しているのではないか？」
ポスト構造主義的な問い
「『暫定（Temporary）』というラベルが貼られたこの空間が、恒久施設以上の熱狂を生んでいる。オリジナルのガスタイクが改修を終えた後、この『コピー』あるいは『仮の宿』は、自らの存在意義をどのように解体、あるいは再構築するのか？」
人に話したくなる三行
ミュンヘンの新ホールは、外見は「工業用倉庫」のようだが、一歩入ると最高級の「CLT木造空間」が広がるギャップがすごい。
永田音響設計が手がけた椅子は、人間が座っていてもいなくても音の響きが同じになるよう精密に計算されている。

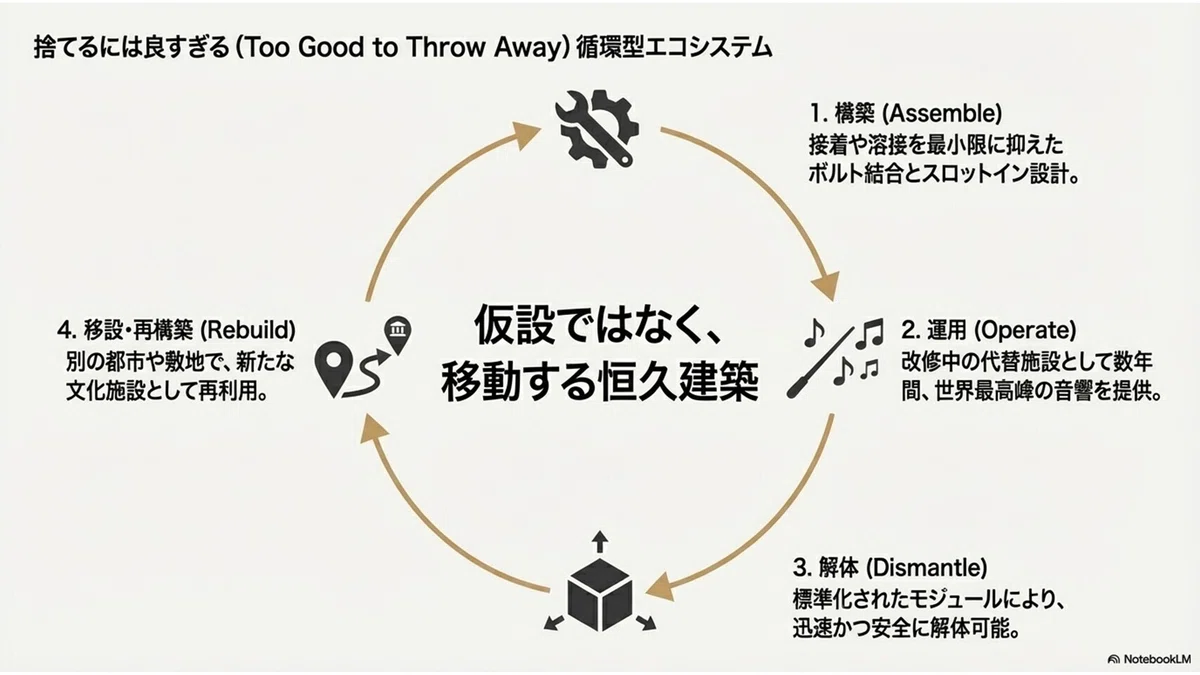

わずか18ヶ月で完成したのは、レゴのように工場で部品を作って現地で組み立てる「モジュール工法」のおかげ。
励ましのメッセージ
「予算や工期の制約は、決して創造性の敵ではありません。
イザール・フィルハーモニーが示したのは、制約を『標準化という武器』に変えることで、むしろ純粋な機能美と公共性を手に入れられるという希望です。仙台の計画においても、何を守り、何を合理化するかという選択が、唯一無二の価値を生むはずです。」

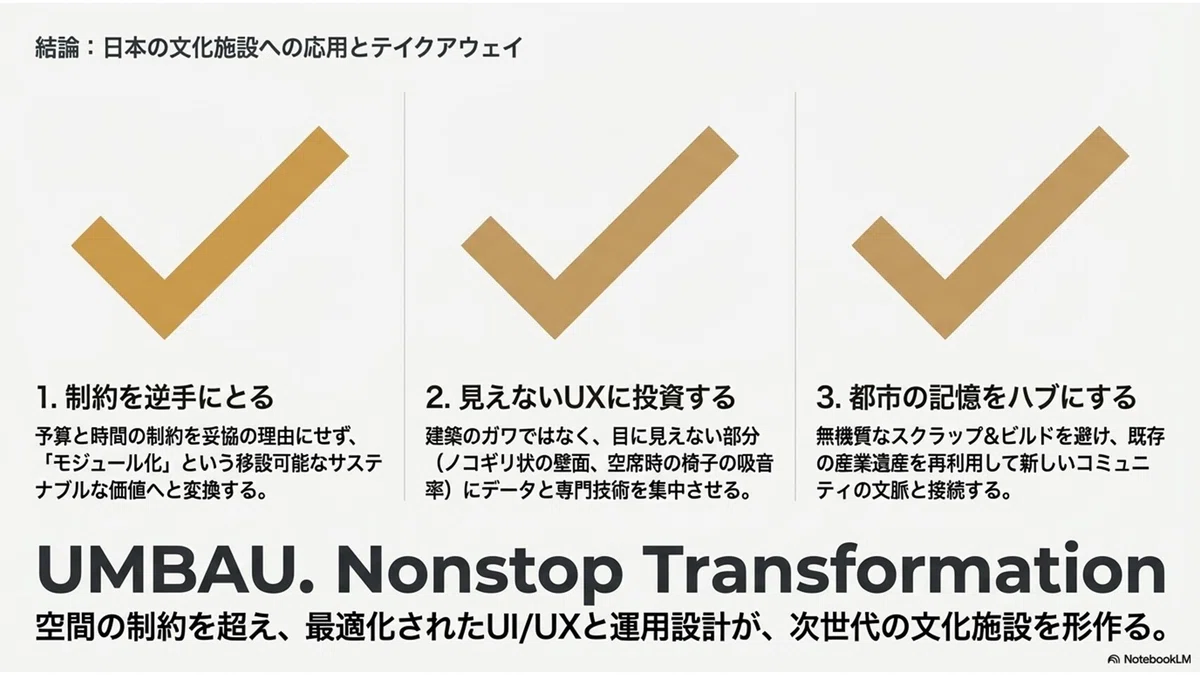

ステップアップ行動指針案
「標準」と「特注」の峻別: 仙台の計画において、音響に直結する部分（内部）と、構造・外装（外部）で、どの程度標準化システムを採用できるか、コストシミュレーションを再考する。
既存ストックの活用調査: イザールにおける変電所のように、歴史的価値のある既存建築をロビーや付帯機能として取り込み、新築部分のコストをメインホールに集中させる手法を検討する。
多機能性の検証: 図書館や教育機関との合築が、単なる「スペースの共有」ではなく、イザールのように「夜間も開かれた文化の交流拠点」として機能する運用モデルを策定する。
